0-4 V naar 4-20 mA signaalomvormer, galvanisch gescheiden, met display
Artikelnummer PR181-X0260-4 V to 4-20 mA signal conditioner, isolated, with display
De PR181-X026 zet een spanningssignaal van 0-4 V om naar 4-20 mA, met een ingangsbereik van maximaal 5 V. De uitgang is galvanisch gescheiden van de ingang en de voeding, om aardlussen te voorkomen. Onder- en bovengrens van ingang en uitgang stelt u onafhankelijk in via het display, net als de stijg- en daalsnelheid van de uitgang. Bij levering geeft 0 V op de ingang 4 mA en 4 V 20 mA.
- Voeding 9 tot 30 V DC
- Ingang 0-4 V op klem 4 (plus) en 3 (min), max. 5 V
- Uitgang 4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | 0-4 V op klem 4 (plus) en 3 (min), max. 5 V |
| Uitgang | 4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar |
| Scheiding | Uitgang galvanisch gescheiden van ingang en voeding |
| Instellen | Display met knoppen UP, OK en DOWN |
| Stijg- en daalsnelheid | Instelbaar via het display |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder |
| Fabrieksinstelling | 0 V = 4 mA, 4 V = 20 mA |

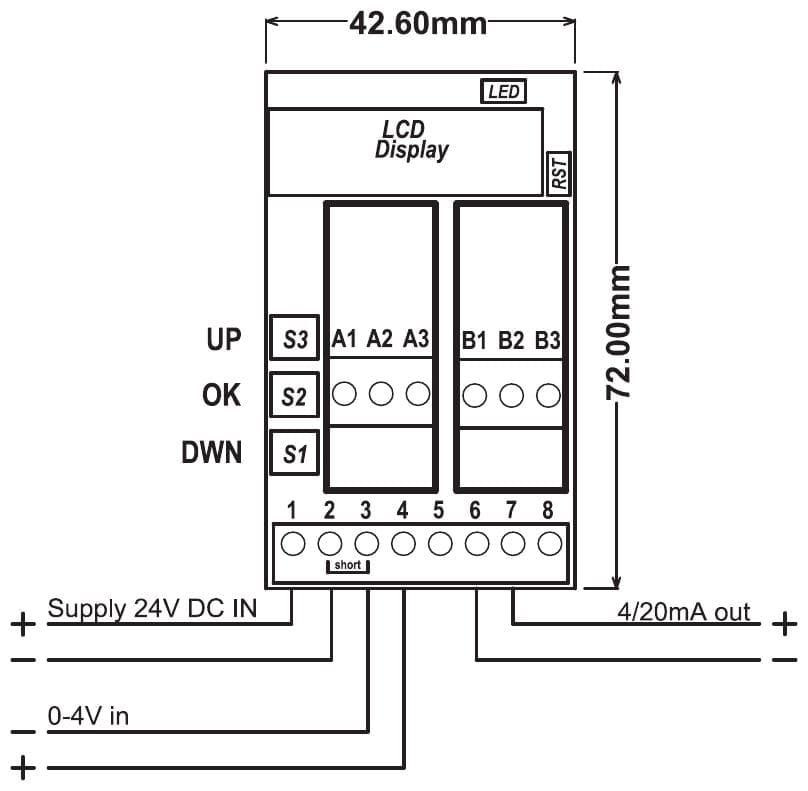

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Ingang min, intern verbonden met klem 2 |
| Klem 4 | Ingang 0-4 V (plus) |
| Klem 5 | Niet in gebruik |
| Klem 6 | Gescheiden massa van de uitgang |
| Klem 7 | Gescheiden uitgang 4-20 mA (plus) |
| Klem 8 | Niet in gebruik |
Instellen
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng de ingang naar de laagste waarde, bijvoorbeeld 0 V. Kies in het menu IN1 – Set minimum, druk op OK, kies YES en druk nogmaals op OK.
- Breng de ingang naar de hoogste waarde, bijvoorbeeld 4 V. Kies IN1 – Set maximum, druk op OK, kies YES en druk nogmaals op OK.
- Stel de ondergrens van de uitgang in met OUT1 minimum adj: pas de waarde aan met UP en DOWN en bevestig met OK.
- Stel de bovengrens van de uitgang op dezelfde manier in met OUT1 maximum adj.
- Stel zo nodig de stijg- en daalsnelheid van de uitgang in met Ramp-Up en Ramp-Down.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Een 0-4 V-signaal aansluiten op een 4-20 mA-ingang, met galvanische scheiding om aardlussen te voorkomen
- Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
