Klep- en motorsturingen (PWM)

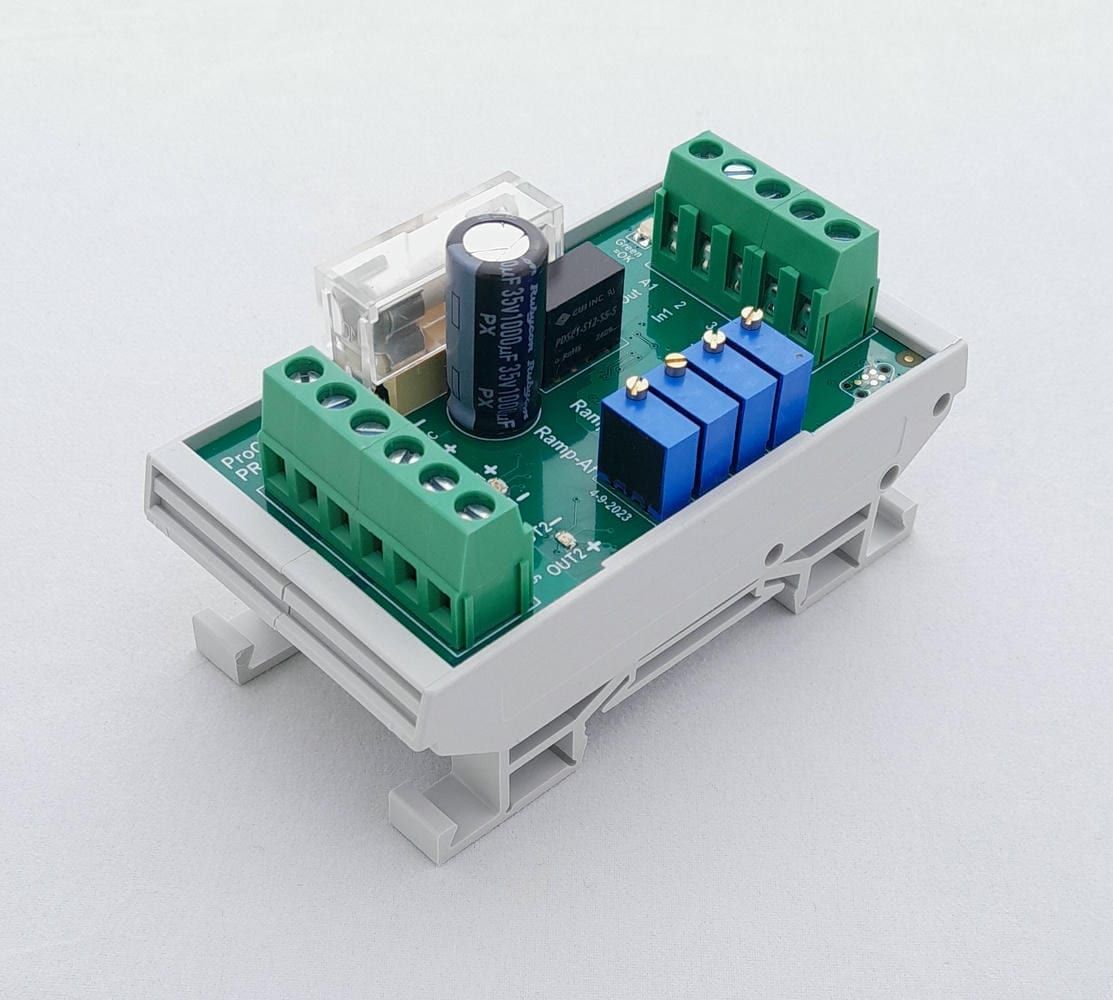

PR159-reeks: PWM-sturingen met twee uitgangen

De modules van de PR159-reeks sturen twee in de plus geschakelde PWM-uitgangen aan; er is altijd maar één uitgang tegelijk actief. De ingangszijde (klemmen A1 tot en met A5) is galvanisch gescheiden van de uitgangen en de voeding (klemmen B1 tot en met B6). Met vier trimmers op de module (V-max, V-start, Ramp-op en Ramp-af) stelt u de uitgangen in, en bij de meeste uitvoeringen ook de op- en afloopsnelheid; met de klok mee draaien verhoogt de waarde. Zo laat u bijvoorbeeld een hydraulische klep rustig opkomen en afnemen. De modules werken op 18 tot 30 V DC, leveren samen maximaal 4 A en zijn geschikt voor 0 tot 80 °C; afmetingen 45 x 82 mm.

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.

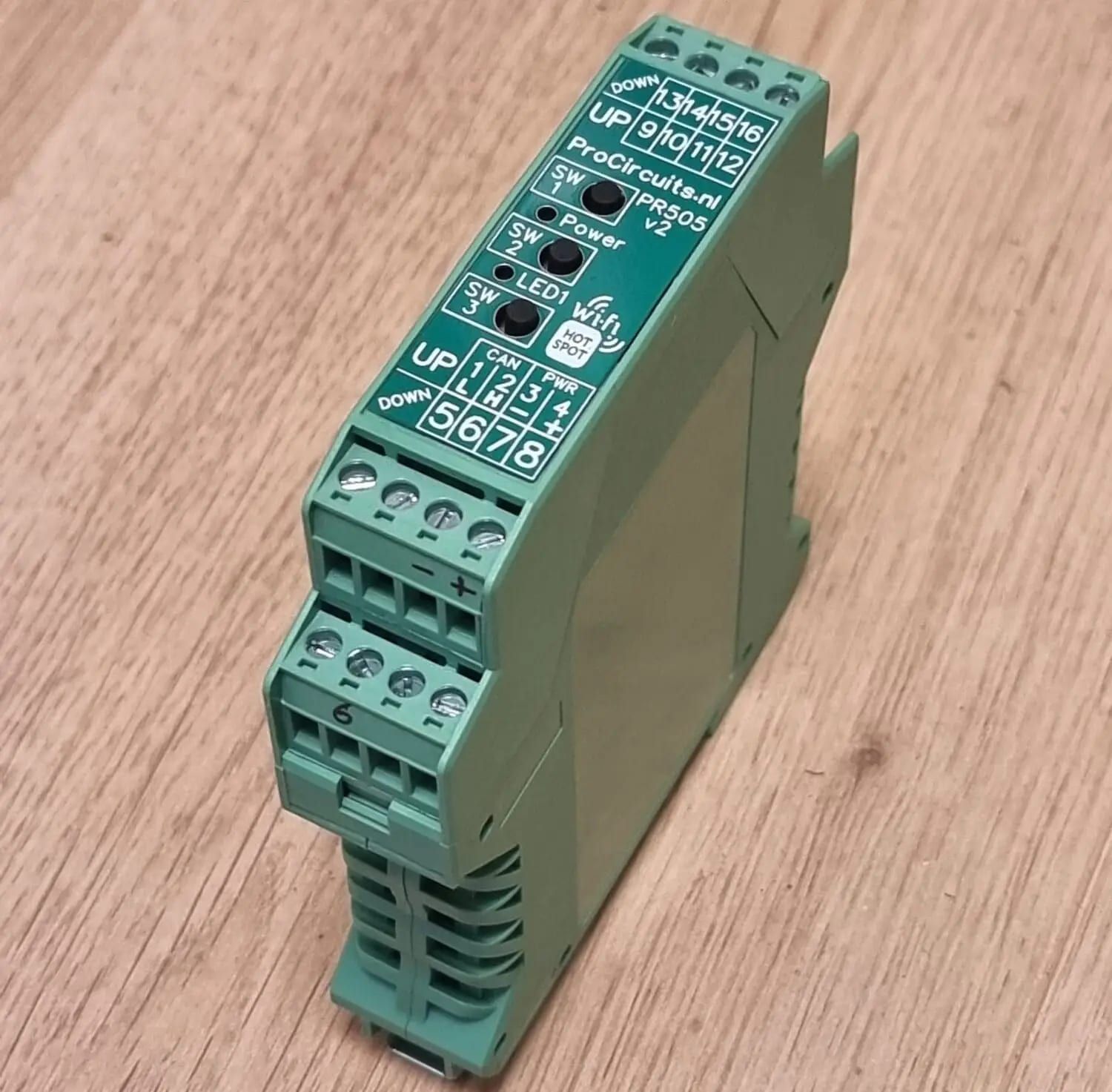

PR505-reeks: omvormers met wifi

De PR505-modules hebben een ingebouwde wifi-hotspot. Houd knop SW1 ongeveer tien seconden ingedrukt en maak verbinding met een telefoon, tablet of laptop om instellingen te wijzigen of nieuwe firmware te laden. De modules werken op 12 en 24 V DC.
