Signaalomvormers en scheidingsversterkers

Zet 4-20 mA, 0-10 V, 0-5 V, ±10 V, PWM, pulsen of stroom om naar het signaal dat uw PLC of instrument verwacht, desgewenst galvanisch gescheiden. De PR100-reeks stelt u in met drukknoppen, de PR181-reeks via een display.

Alle modules in één tabel

Alle modules in één tabel
IngangUitgangGescheidenVoedingArtikel

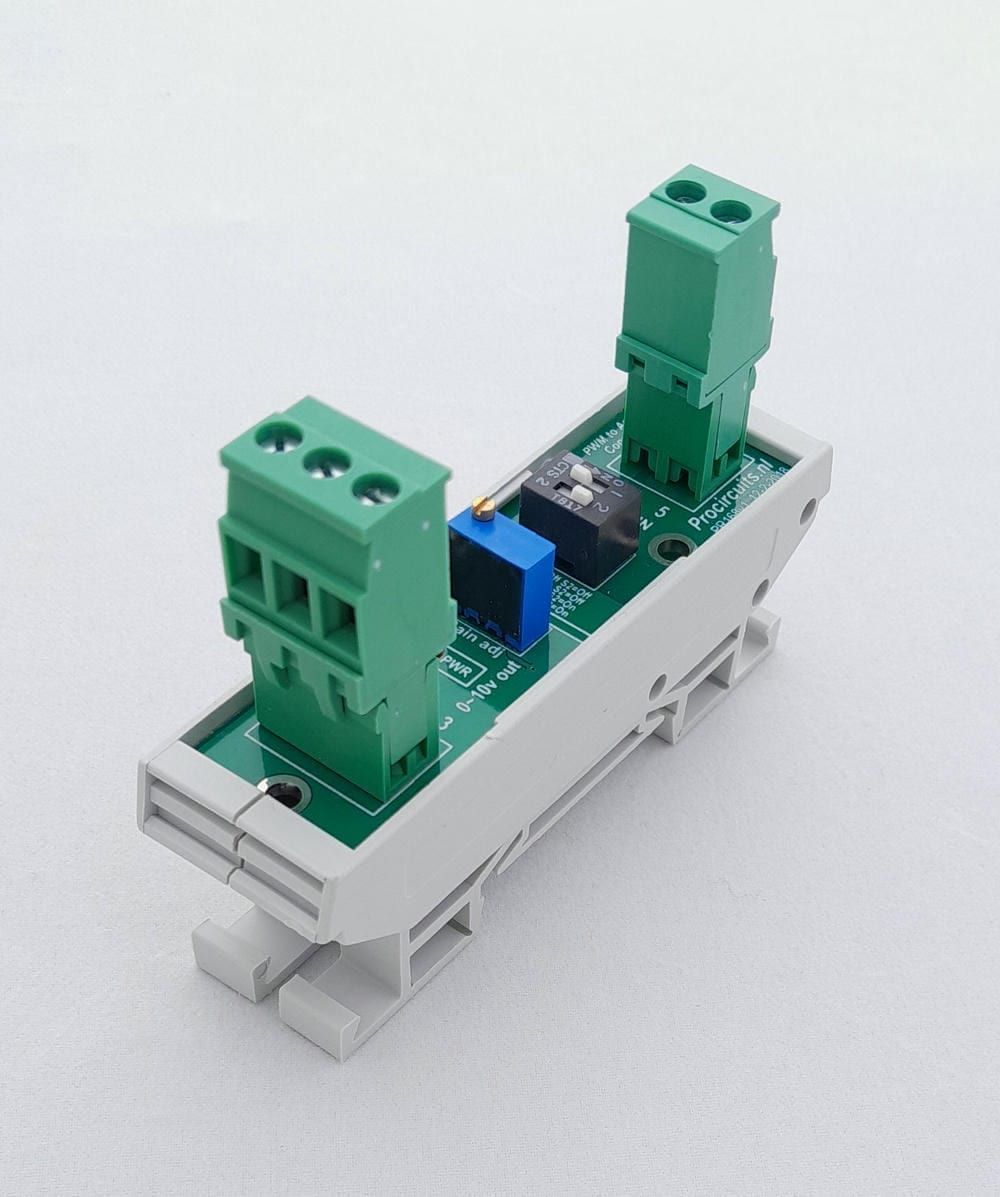

PWM0-10 VJa12 tot 24 V DCPR168

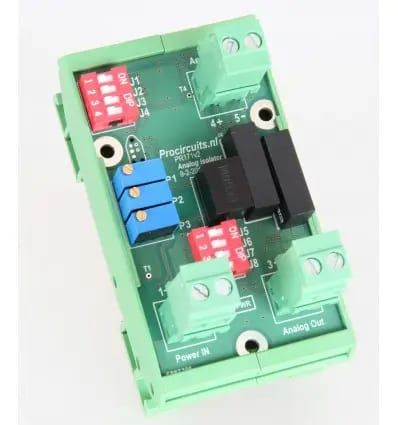

4-20 mA, 0-20 mA, 0-10 V, 0-5 V, ±10 V, Potmeter, PWM of Digitaal4-20 mA, 0-20 mA, 0-10 V, ±10 V, PWM of DigitaalNiet vermeld9 tot 28 V DCPR171s01

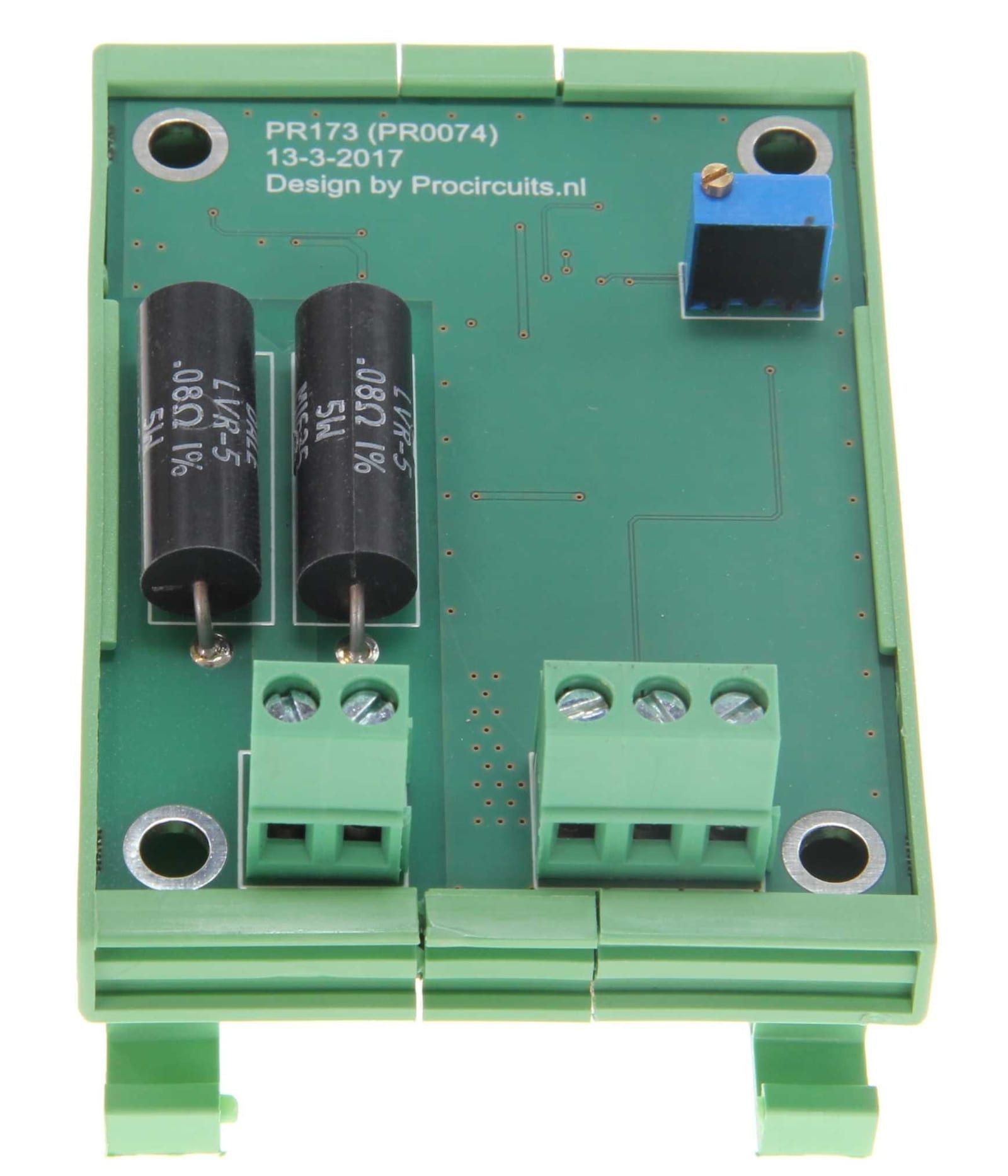

0-5 A of Stroomtrafo0-20 mANee11,5 tot 30 V DCPR173
0-10 V4-20 mA of 0-20 mANee12 en 24 V DC, werkbereik 11 tot 30 V DCPR100s02
0-5 V4-20 mA of 0-20 mANee12 en 24 V DC, werkbereik 11 tot 30 V DCPR100s03
0-10 V0-5 VNee12 en 24 V DC, werkbereik 11 tot 30 V DCPR100s04
0-5 V0-10 VNee12 en 24 V DC, werkbereik 11 tot 30 V DCPR100s05
4-20 mA0-10 VNee12 en 24 V DC, werkbereik 11 tot 30 V DCPR100s06
Pulscontact0-5 VNee12 en 24 V DC, werkbereik 11 tot 30 V DCPR100s09
4-20 mA of 0-20 mA0-10 VJa9 tot 30 V DCPR181-X003
PWM4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X008
0-5 A of Stroomtrafo0-20 mA of 4-20 mAJa9 tot 30 V DCPR181-X015
Frequentie0-20 mA of 4-20 mAJa9 tot 30 V DCPR181-X016
0-5 V4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X026
Pulscontact4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X027
Pulscontact4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X031
0-5 V4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X035
4-20 mA of 0-20 mA4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X047
0-10 V±10 VJa9 tot 30 V DCPR181-X051
PWMRelaisJa9 tot 30 V DCPR181-X055
0-5 V4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X069
PWM0-10 VJa9 tot 30 V DCPR181-X074
0-10 V0-10 VJa9 tot 30 V DCPR181-X079
±10 V0-10 VJa9 tot 30 V DCPR181-X080
0-10 V4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X082
0-10 V0-5 VJa9 tot 30 V DCPR181-X084
Pulscontact4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X087
4-20 mA of 0-20 mA4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X091
0-5 V0-10 VJa9 tot 30 V DCPR181-X092
0-20 mA0-20 mAJa9 tot 30 V DCPR181-X093
4-20 mA of 0-20 mA±10 VJa12 of 24 V DCPR181x088
4-20 mA of 0-20 mA±10 VJa12 of 24 V DC (±20 %)PR505x015
Stroomtrafo4-20 mA, 0-10 V of RelaisJa12 en 24 V DC, werkbereik 11 tot 30 V DCPR515x001

Modules

PR100-reeks: omvormers, instellen met drukknoppen

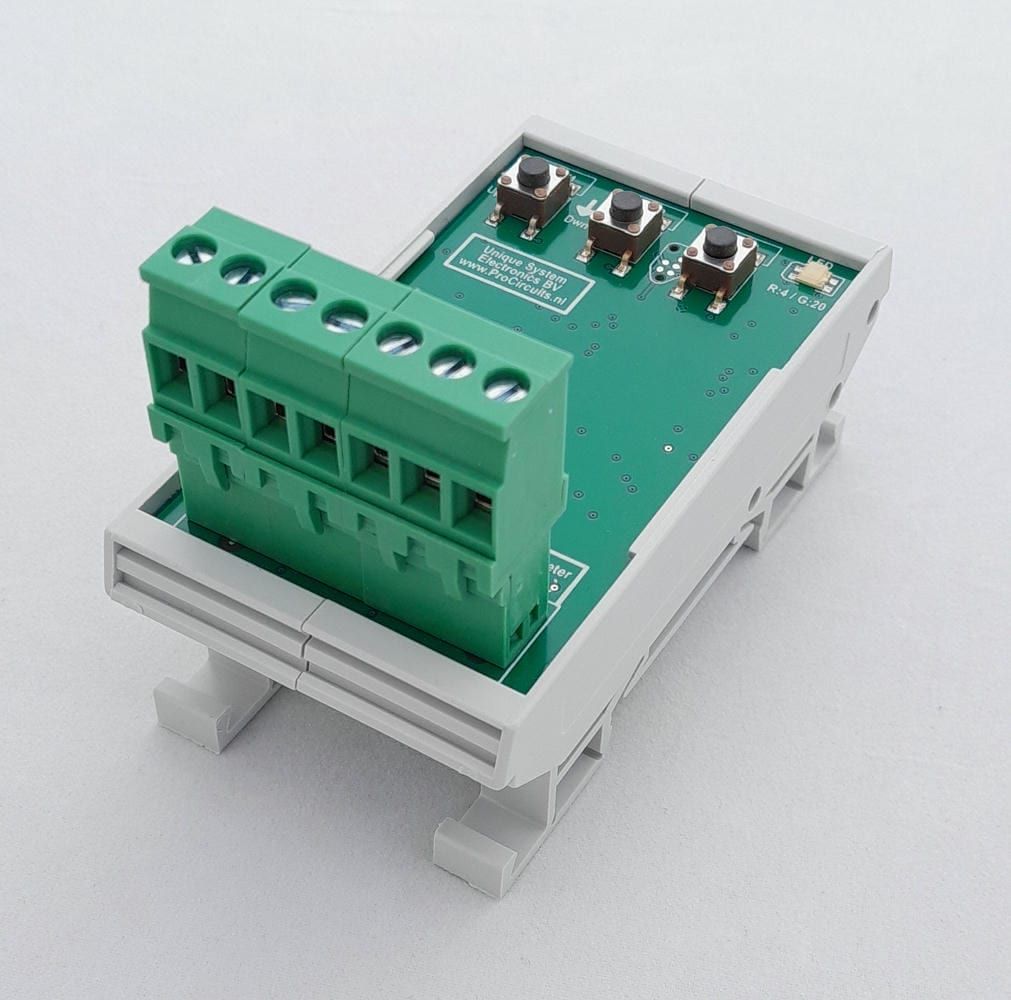

De omvormers van de PR100-reeks stelt u in met drie drukknoppen en een groene led op de module. Met knop 3 zet u de module in de programmeerstand, met knop 2 legt u de waarde voor het maximum vast en met knop 1 die voor het minimum; met knop 3 slaat u op. Daarna kunt u de uitgang nog handmatig fijn bijstellen. Alle uitvoeringen werken op 12 en 24 V DC, werkbereik 11 tot 30 V DC, bij een omgevingstemperatuur van 0 tot 55 °C; de print is 43 x 72 mm en een DIN-railhouder wordt standaard meegeleverd. De min van de uitgang is intern verbonden met de min van de voeding: de PR100 is niet galvanisch gescheiden. Terug naar de fabrieksinstellingen: haal de voeding eraf, houd knop 2 ingedrukt en sluit de voeding weer aan.

Moeten ingang en uitgang gescheiden zijn, of wilt u via een display instellen? Kies dan een module uit de PR181-reeks: die stelt u in via een display, werkt op 9 tot 30 V DC en heeft een galvanisch gescheiden uitgang en een instelbare stijg- en daalsnelheid. Waar een PR181 voor dezelfde omzetting bestaat, staat die bij het product onder Andere uitvoering.

Modules in deze reeks
ArtikelIngangUitgang
PR100s020-10 V4-20 mA of 0-20 mA
PR100s030-5 V4-20 mA of 0-20 mA
PR100s040-10 V0-5 V
PR100s050-5 V0-10 V
PR100s064-20 mA0-10 V
PR100s09Pulscontact0-5 V

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.

Modules in deze reeks
ArtikelIngangUitgang
PR181-X0034-20 mA of 0-20 mA0-10 V
PR181-X008PWM4-20 mA of 0-20 mA
PR181-X0150-5 A of Stroomtrafo0-20 mA of 4-20 mA
PR181-X016Frequentie0-20 mA of 4-20 mA
PR181-X0260-5 V4-20 mA of 0-20 mA
PR181-X027Pulscontact4-20 mA of 0-20 mA

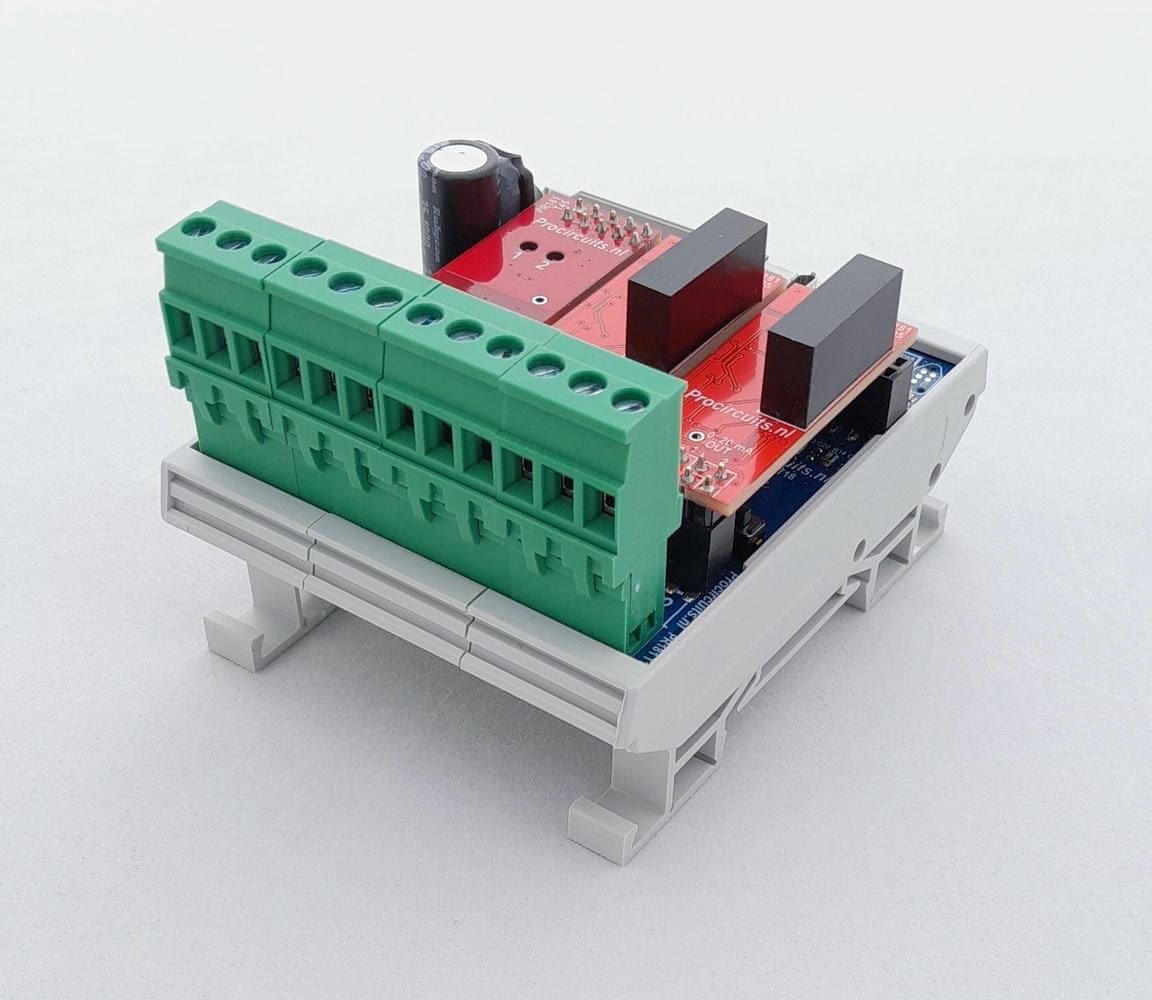

PR181-X031Pulscontact4-20 mA of 0-20 mA
PR181-X0350-5 V4-20 mA of 0-20 mA

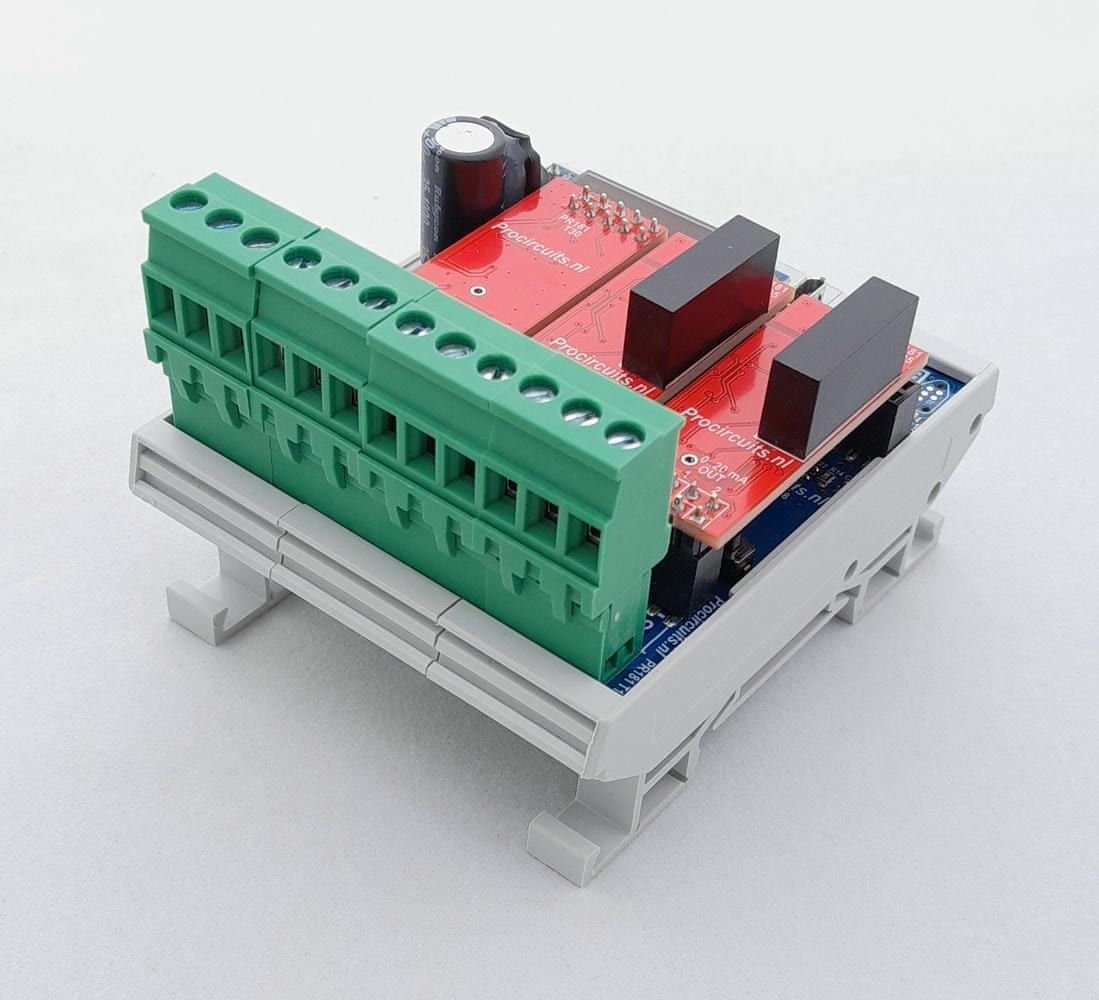

PR181-X0474-20 mA of 0-20 mA4-20 mA of 0-20 mA
PR181-X0510-10 V±10 V
PR181-X055PWMRelais
PR181-X0690-5 V4-20 mA of 0-20 mA
PR181-X074PWM0-10 V
PR181-X0790-10 V0-10 V
PR181-X080±10 V0-10 V
PR181-X0820-10 V4-20 mA of 0-20 mA
PR181-X0840-10 V0-5 V

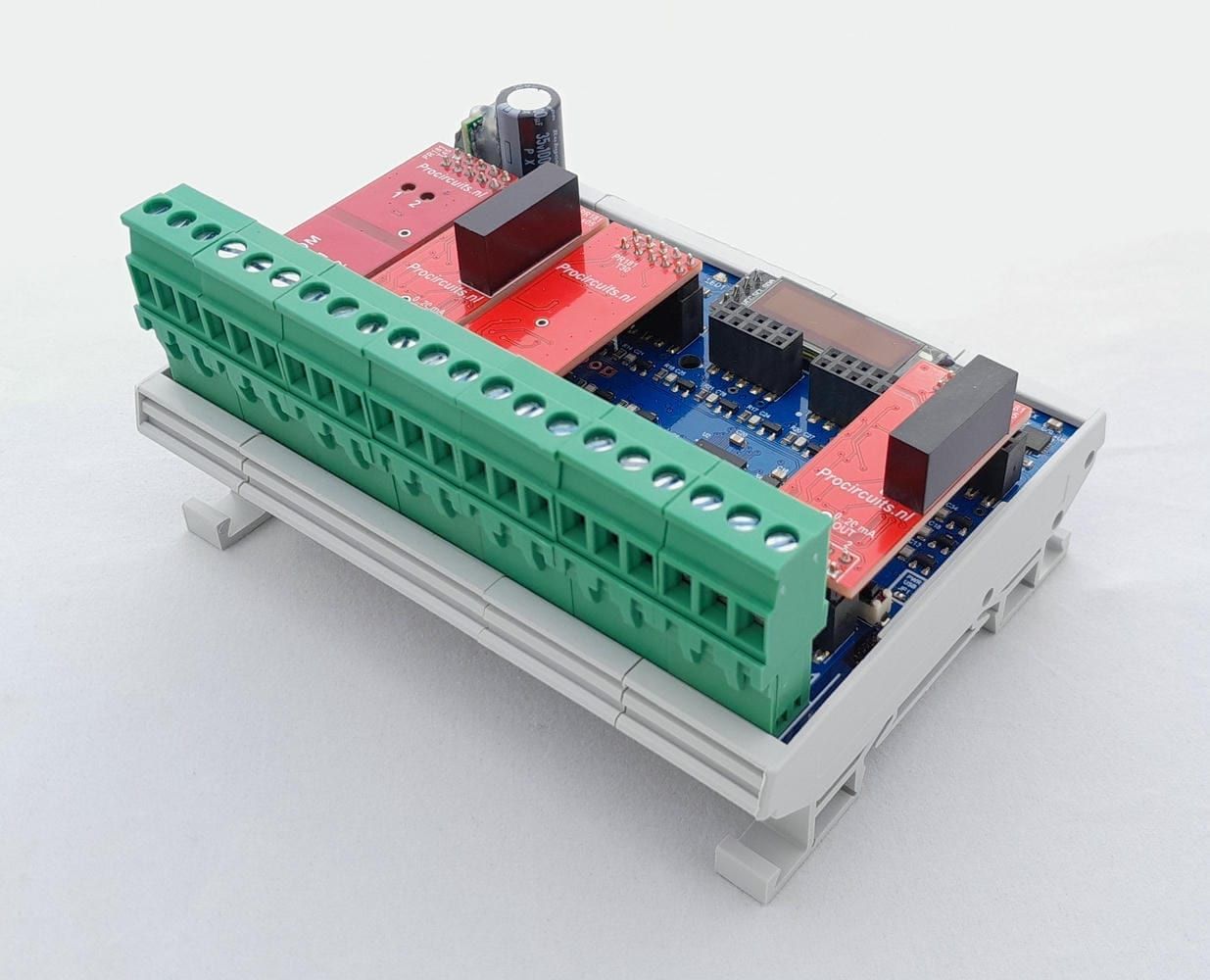

PR181-X087Pulscontact4-20 mA of 0-20 mA
PR181-X0914-20 mA of 0-20 mA4-20 mA of 0-20 mA
PR181-X0920-5 V0-10 V
PR181-X0930-20 mA0-20 mA

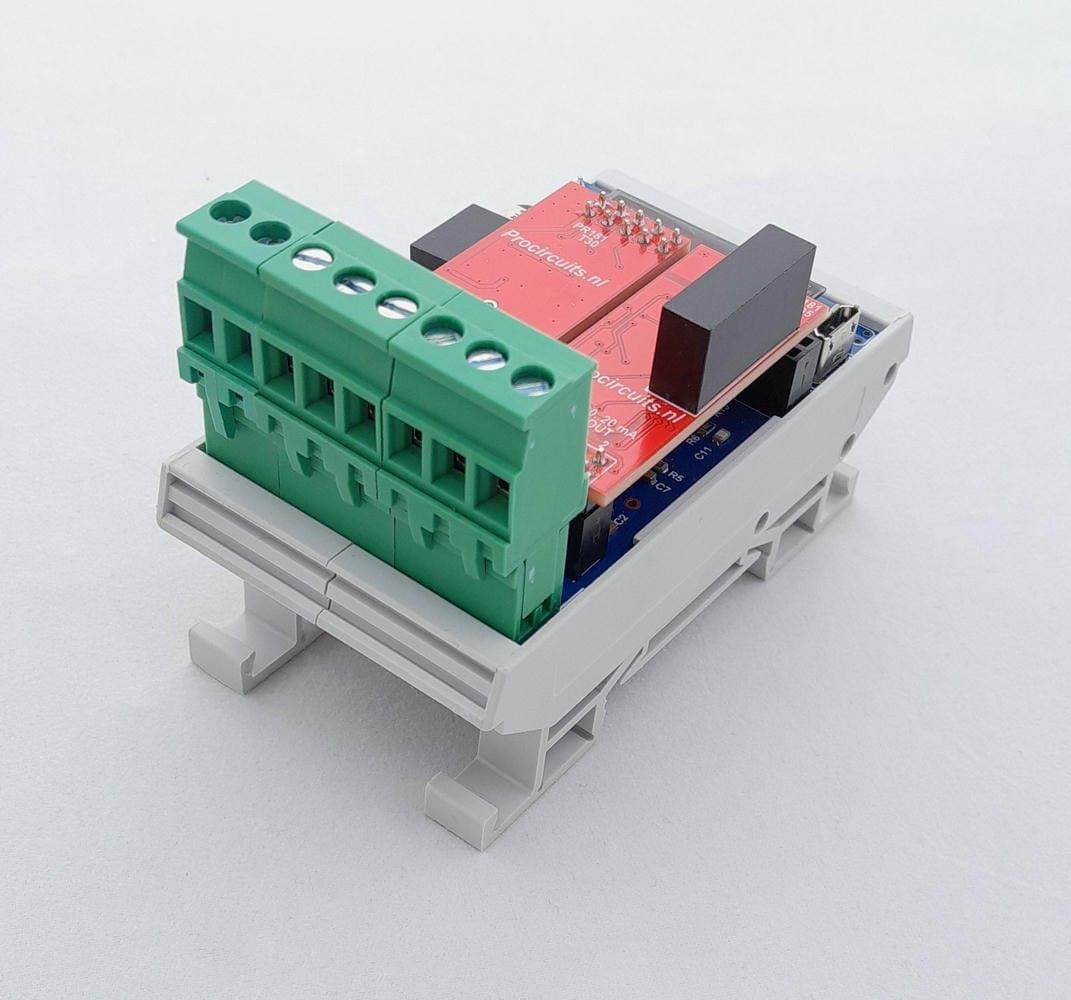

PR181x0884-20 mA of 0-20 mA±10 V

PR505-reeks: omvormers met wifi

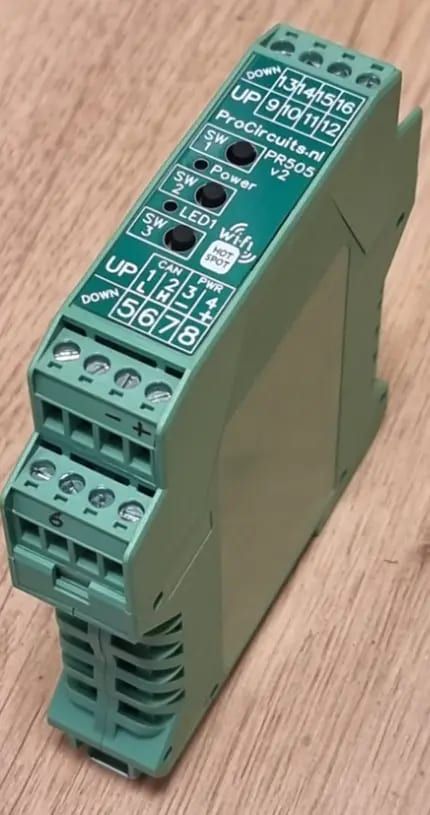

De PR505-modules hebben een ingebouwde wifi-hotspot. Houd knop SW1 ongeveer tien seconden ingedrukt en maak verbinding met een telefoon, tablet of laptop om instellingen te wijzigen of nieuwe firmware te laden. De modules werken op 12 en 24 V DC.

Modules in deze reeks
ArtikelIngangUitgang
PR505x0154-20 mA of 0-20 mA±10 V

PR515-reeks: regelaars en omvormers met OLED-display

De modules van de PR515-reeks hebben een OLED-display en drukknoppen. Daarmee stelt u ze in zonder computer en ziet u de actuele waarden van in- en uitgangen. Ze werken op 12 en 24 V DC-systemen. Bij de meeste uitvoeringen zijn uitbreidingen op aanvraag mogelijk, zoals een extra relaisuitgang, een PWM-uitgang, een busaansluiting (CAN-bus of Modbus) of een andere sensoringang.

Modules in deze reeks
ArtikelIngangUitgang

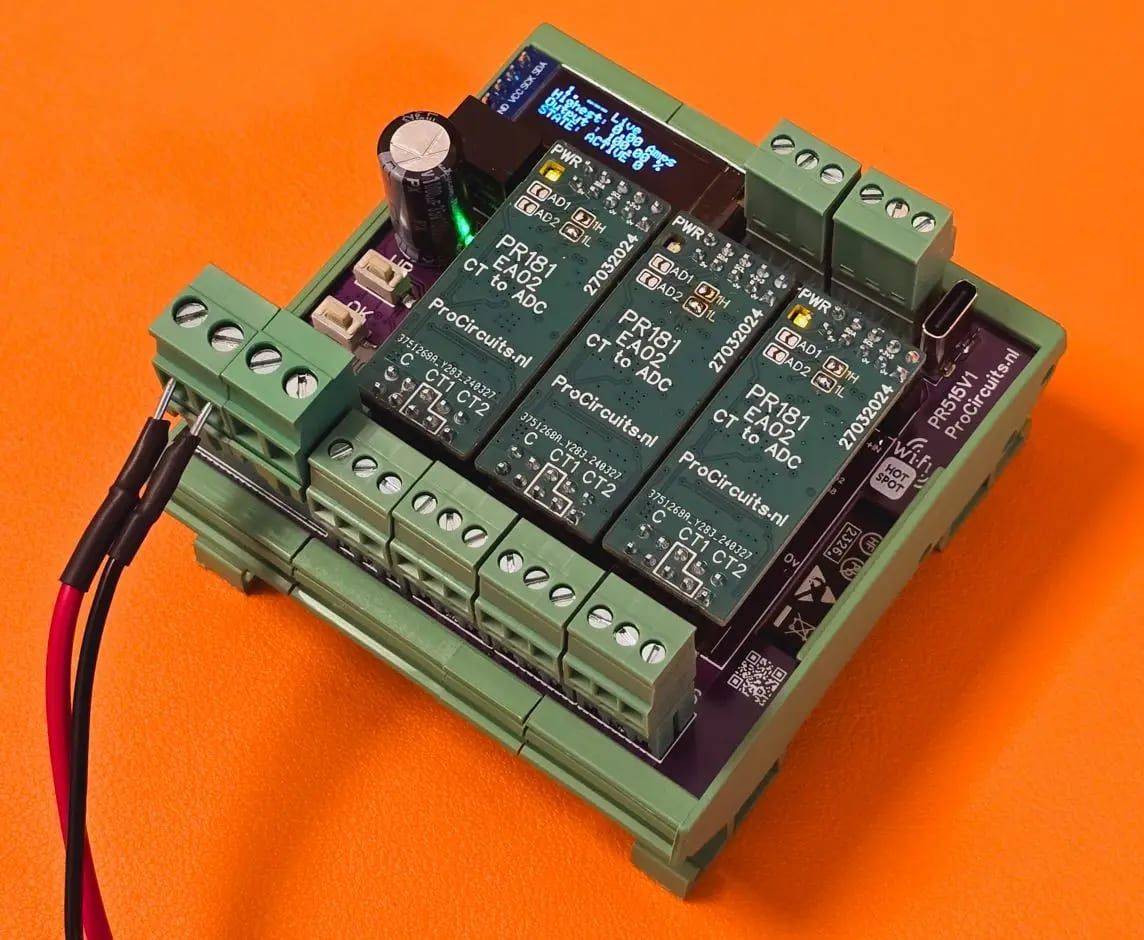

PR515x001Stroomtrafo4-20 mA, 0-10 V of Relais
