Potmeter-, joystick- en weerstandsomvormers

Maakt van een potmeter, een joystick met middenstand of een weerstandsgever een 4-20 mA-, 0-10 V- of 0-5 V-signaal, met instelbare grenzen. De PR100-reeks stelt u in met drukknoppen, de PR181-reeks via een display.

Alle modules in één tabel

Alle modules in één tabel
IngangUitgangGescheidenVoedingArtikel

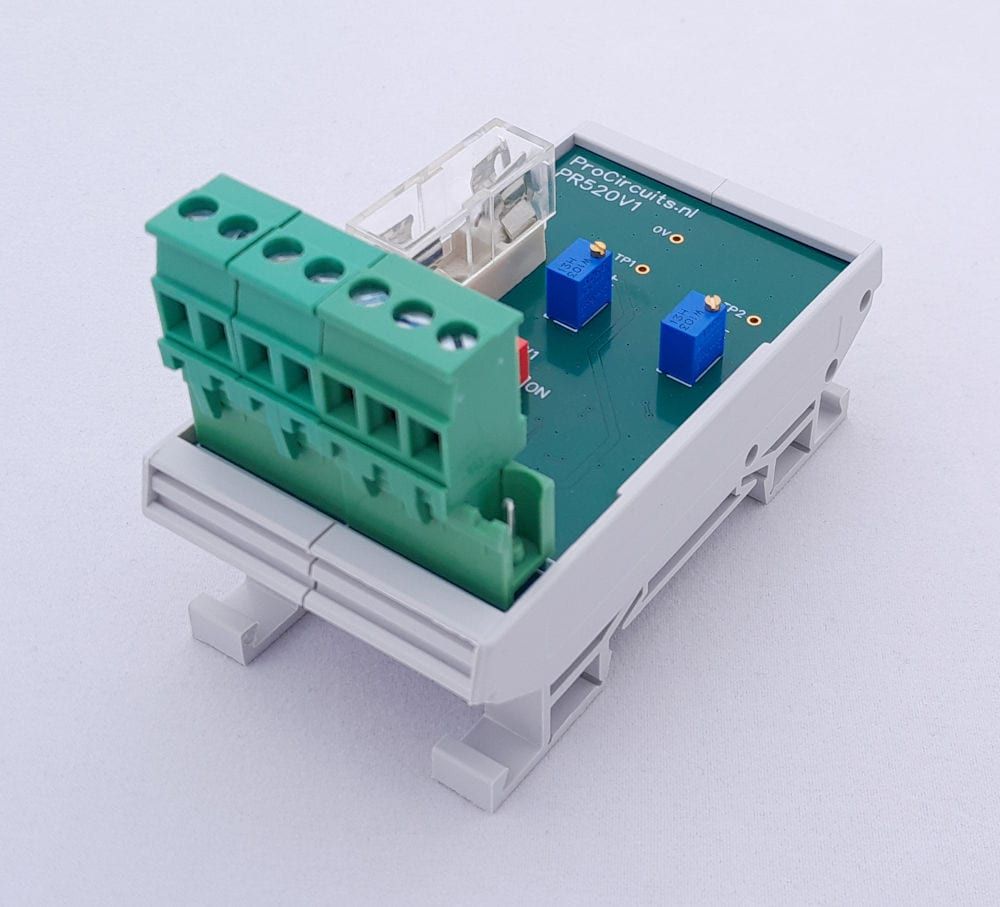

Potmeter0-5 VNee14 tot 32 V DCPR520-X001
Potmeter4-20 mA of 0-20 mANee12 en 24 V DC, werkbereik 11 tot 30 V DCPR100s01
Potmeter0-10 VNee12 en 24 V DC, werkbereik 11 tot 30 V DCPR100s07
Potmeter0-5 VNee12 en 24 V DC, werkbereik 11 tot 30 V DCPR100s08
Weerstand4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X038
Weerstand4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X039
Joystick of Potmeter4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X046
Potmeter0-10 VJa9 tot 30 V DCPR181-X067
Potmeter4-20 mA of 0-20 mAJa9 tot 30 V DCPR181-X089

Modules

PR100-reeks: omvormers, instellen met drukknoppen

De omvormers van de PR100-reeks stelt u in met drie drukknoppen en een groene led op de module. Met knop 3 zet u de module in de programmeerstand, met knop 2 legt u de waarde voor het maximum vast en met knop 1 die voor het minimum; met knop 3 slaat u op. Daarna kunt u de uitgang nog handmatig fijn bijstellen. Alle uitvoeringen werken op 12 en 24 V DC, werkbereik 11 tot 30 V DC, bij een omgevingstemperatuur van 0 tot 55 °C; de print is 43 x 72 mm en een DIN-railhouder wordt standaard meegeleverd. De min van de uitgang is intern verbonden met de min van de voeding: de PR100 is niet galvanisch gescheiden. Terug naar de fabrieksinstellingen: haal de voeding eraf, houd knop 2 ingedrukt en sluit de voeding weer aan.

Moeten ingang en uitgang gescheiden zijn, of wilt u via een display instellen? Kies dan een module uit de PR181-reeks: die stelt u in via een display, werkt op 9 tot 30 V DC en heeft een galvanisch gescheiden uitgang en een instelbare stijg- en daalsnelheid. Waar een PR181 voor dezelfde omzetting bestaat, staat die bij het product onder Andere uitvoering.

Modules in deze reeks
ArtikelIngangUitgang
PR100s01Potmeter4-20 mA of 0-20 mA
PR100s07Potmeter0-10 V
PR100s08Potmeter0-5 V

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.

Modules in deze reeks
ArtikelIngangUitgang
PR181-X038Weerstand4-20 mA of 0-20 mA
PR181-X039Weerstand4-20 mA of 0-20 mA
PR181-X046Joystick of Potmeter4-20 mA of 0-20 mA
PR181-X067Potmeter0-10 V
PR181-X089Potmeter4-20 mA of 0-20 mA
