Dimmers voor LED en verlichting

Dimmers voor Nirolo- en Olorin-schermen

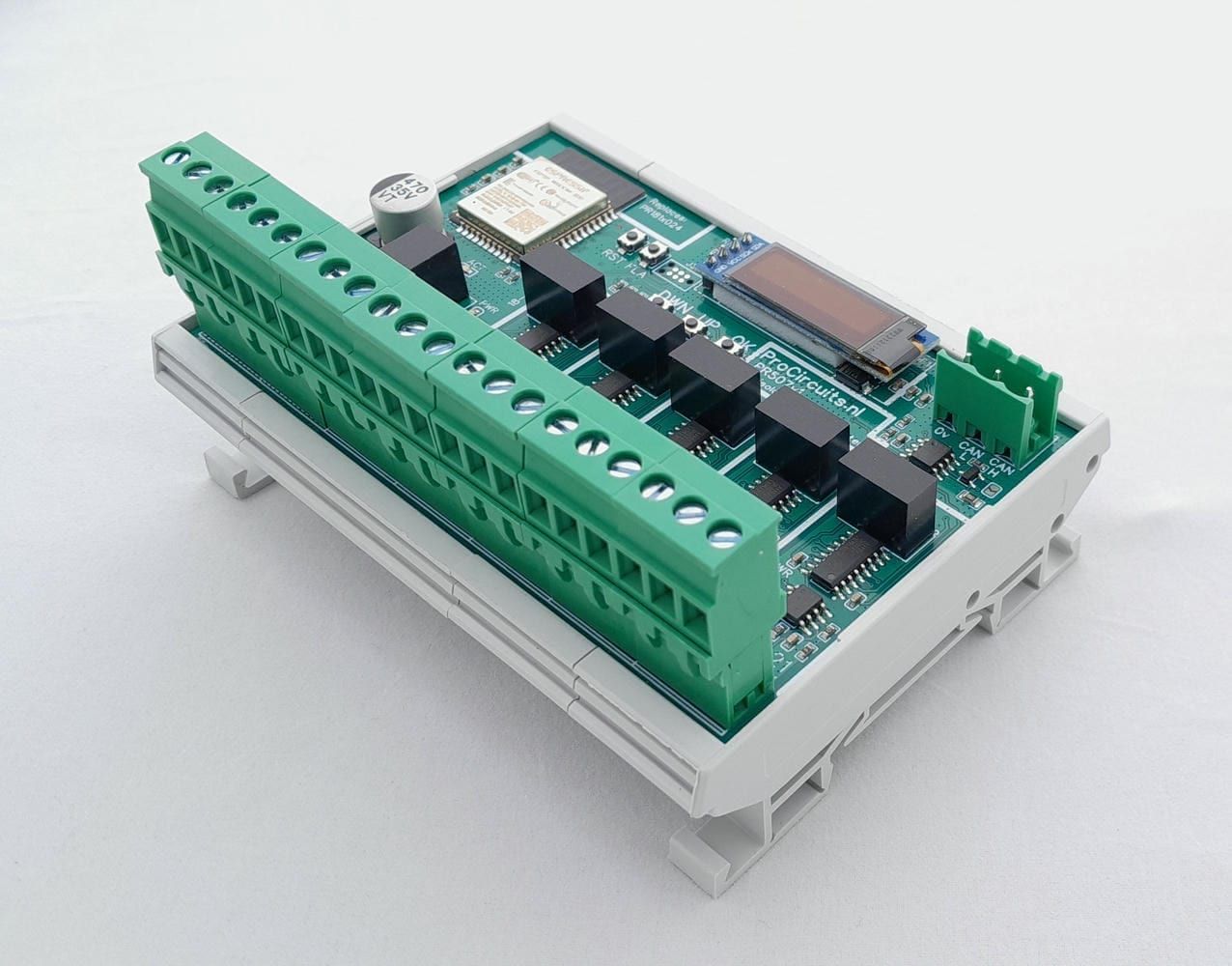

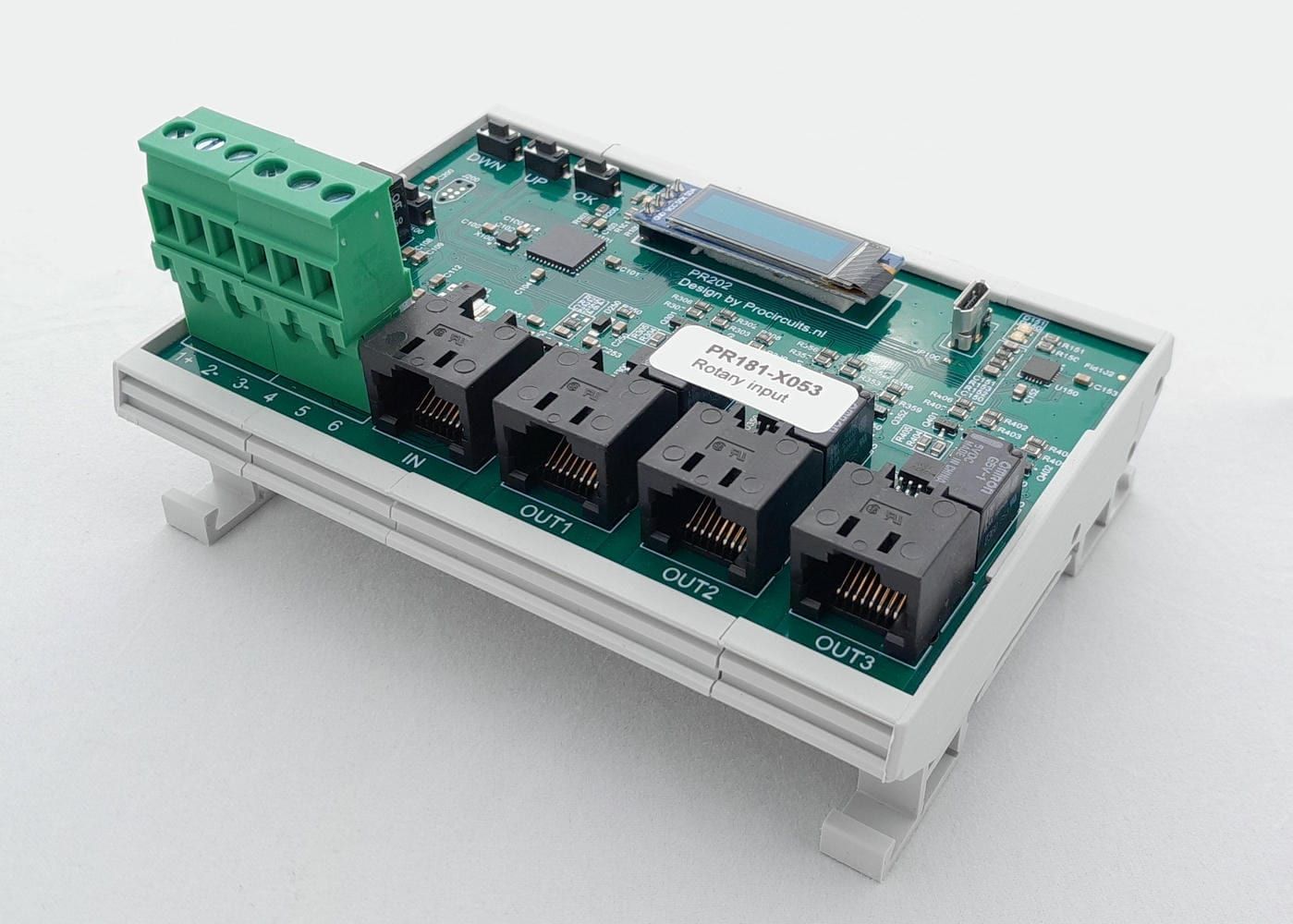

Met deze modules dimt u meerdere Nirolo- of Olorin-schermen tegelijk met één bediening. De PR202 (drie schermen) en de PR205 (acht schermen) zijn voor schermen met draaiknopbediening: de schermen sluit u aan met standaard UTP-kabels (geen crossover) en u bedient ze met de draaiknop die bij het scherm hoort of met externe drukknoppen. De PR517 (twee schermen) en de PR507 (vijf schermen) zijn voor schermen met potmeterbediening: ze zetten één potmeter om naar twee of vijf galvanisch gescheiden potmeteruitgangen, standaard 10 kΩ en op aanvraag 5, 50 of 100 kΩ. De PR202 en PR205 werken op 9 tot 30 V DC, de PR507 en PR517 op 7 tot 36 V DC, alle vier bij -25 tot 55 °C, niet condenserend. Instellen gaat via het menu op de module; bewaar wijzigingen met SAVE.

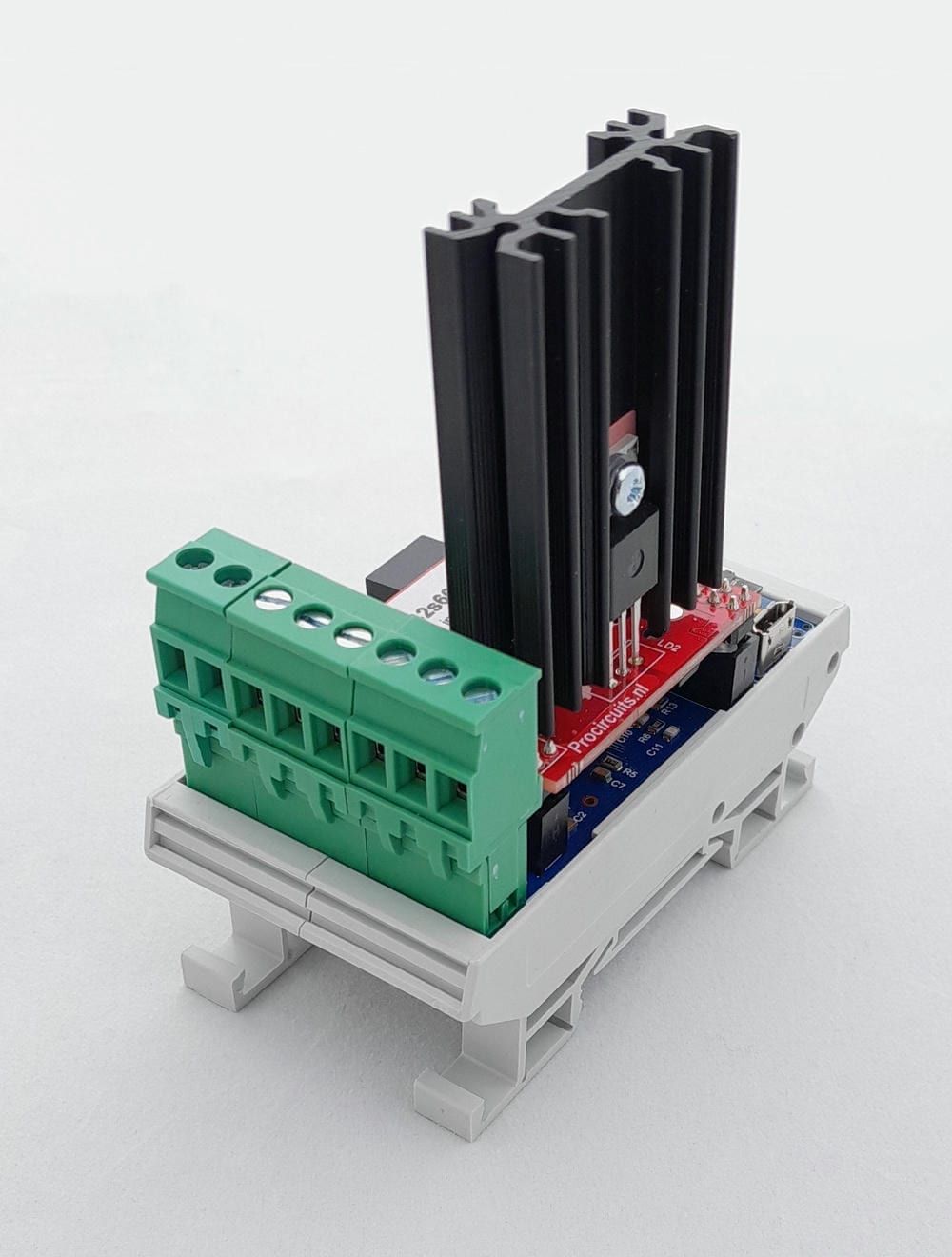

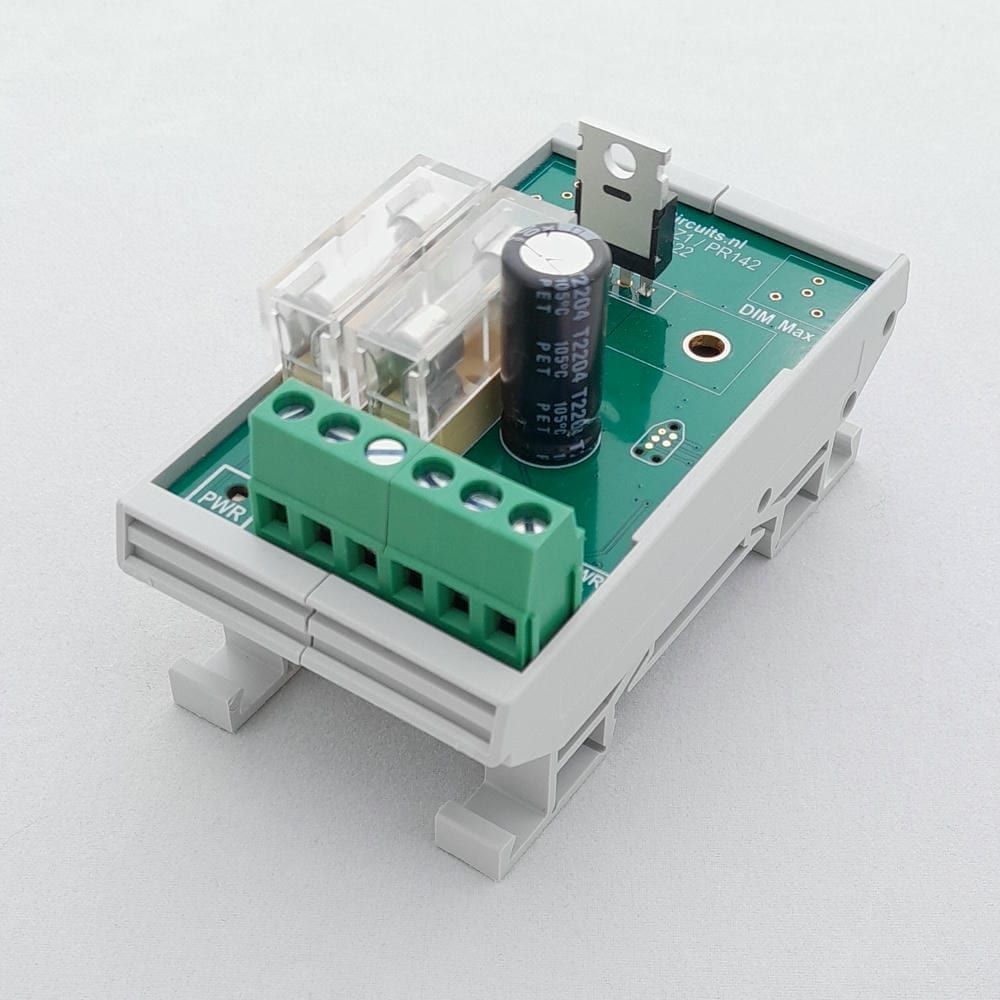

PR142-reeks: PWM-dimmers voor LED en halogeen

De dimmers van de PR142-reeks zetten een potmeter of een pulscontact om naar een PWM-uitgang, in de min of in de plus geschakeld, voor het dimmen van LED- en halogeenverlichting. Ze werken op 9 tot 30 V DC, dus op 12 en 24 V DC-systemen, leveren maximaal 5 A bij 122 Hz en zijn geschikt voor een omgevingstemperatuur van 0 tot 80 °C. De modules meten 45 x 82 mm. Hebt u galvanische scheiding nodig tussen ingang, uitgang of voeding, neem dan contact met ons op.

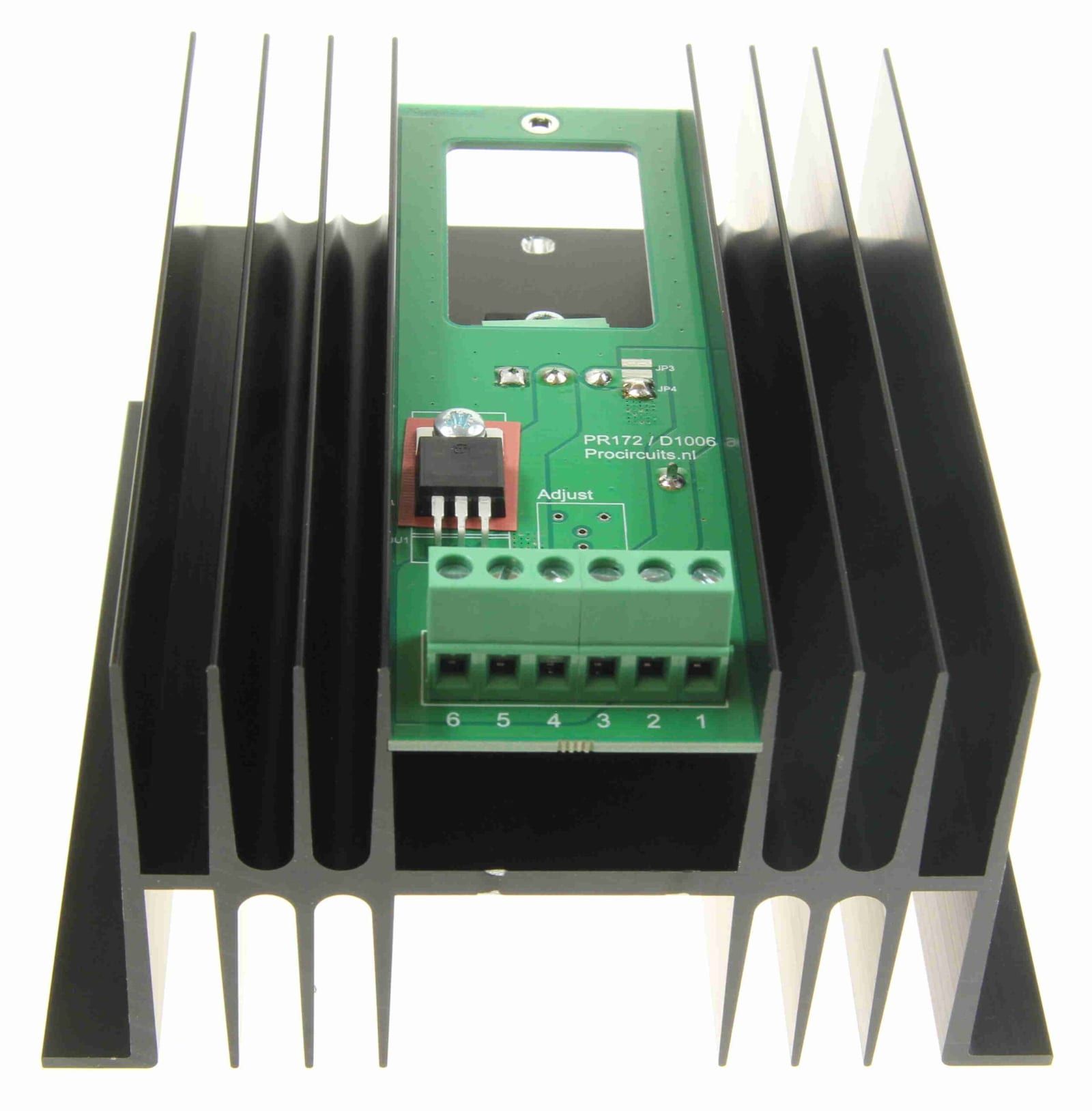

PR172: lineair, zonder PWM

De PR172-modules regelen lineair, zonder PWM en zonder schakelende regelaar. Ze veroorzaken daardoor geen elektromagnetische storing, wat ze geschikt maakt voor omgevingen met strenge eisen aan elektromagnetische compatibiliteit (EMC). Een lineaire regelaar wordt bij zware belasting warm: plaats de module in een goed geventileerde ruimte. Voeding 24 V DC (±20 %); afmetingen 115 x 120 x 68 mm.

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.

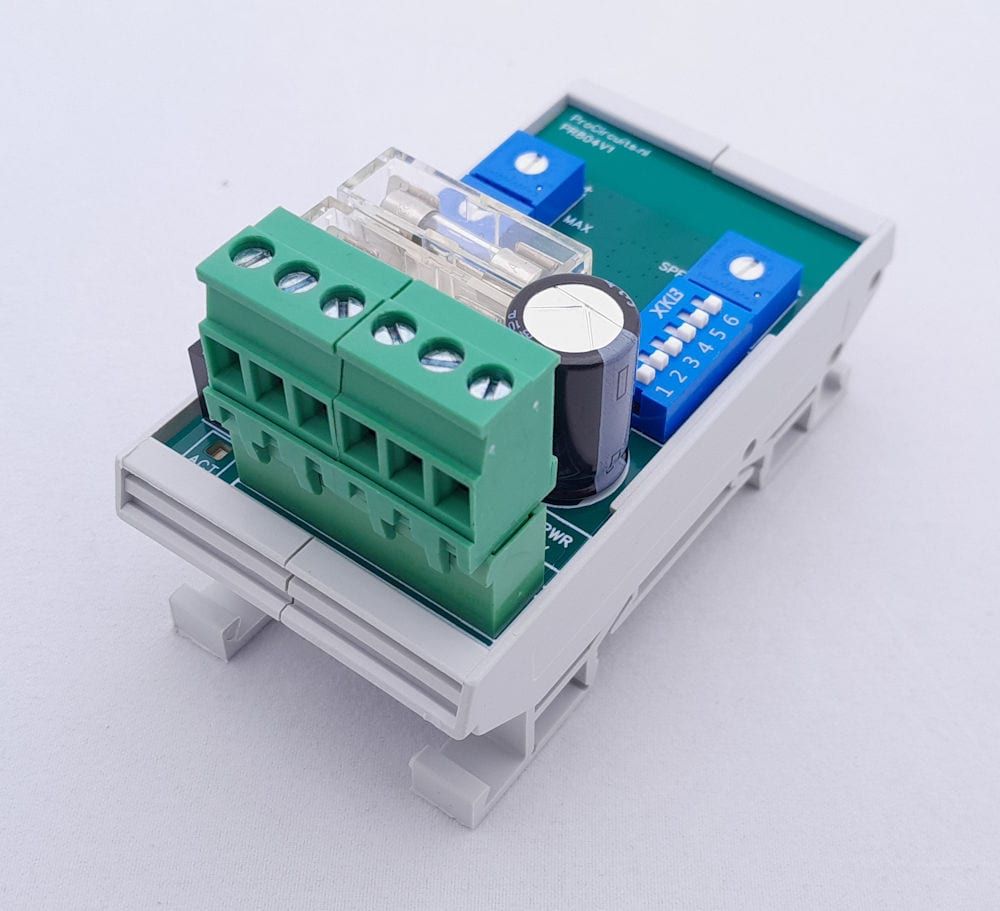

PR804-reeks: dimmers met instelbare grenzen en dimsnelheid

De dimmers van de PR804-reeks zetten een potmeter, een 4-20 mA- of 0-10 V-signaal of een pulscontact om naar een PWM-uitgang voor LED- en halogeenverlichting. Ondergrens, bovengrens en snelheid van de uitgang stelt u in met de potmeters op de module. Ook de dimcurve is instelbaar, zodat LED-verlichting lineair reageert op de bediening. In de min geschakeld (low side) zit de lamp tussen klem 1 en klem 2; in de plus geschakeld (high side) tussen klem 2 en klem 6. Alle uitvoeringen werken op 9 tot 30 V DC, leveren maximaal 5 A bij 120 Hz en zijn geschikt voor een omgevingstemperatuur van 0 tot 80 °C. De behuizing voor de DIN-rail is 45 x 83 mm (print 42,5 x 72 mm). Hebt u galvanische scheiding nodig tussen ingang, uitgang of voeding, neem dan contact met ons op.
