Noodstroomomschakeling 230 V AC voor verlichting
Artikelnummer PR161230 V AC emergency power changeover for lighting
In normaal bedrijf wordt de verlichting vanuit het hoofdcircuit gevoed. Valt dat weg, bijvoorbeeld door kortsluiting of een defecte generator, dan schakelt de PR161 de verlichting automatisch over op het noodcircuit. De spoel van het omschakelrelais heeft eigen klemmen, zodat ook een externe bewaking, bijvoorbeeld van netspanning en frequentie, de omschakeling kan bepalen. De contacten schakelen tot 8 A resistief of 3 A bij een belasting van type AC-15.
- Voeding 230 V AC
- Uitgang lampcircuit 230 V AC, max. 8 A resistief of 3 A bij AC-15-belasting
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 230 V AC |
|---|---|
| Uitgang | Lampcircuit 230 V AC, max. 8 A resistief of 3 A bij AC-15-belasting |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,5 x 72 mm zonder |

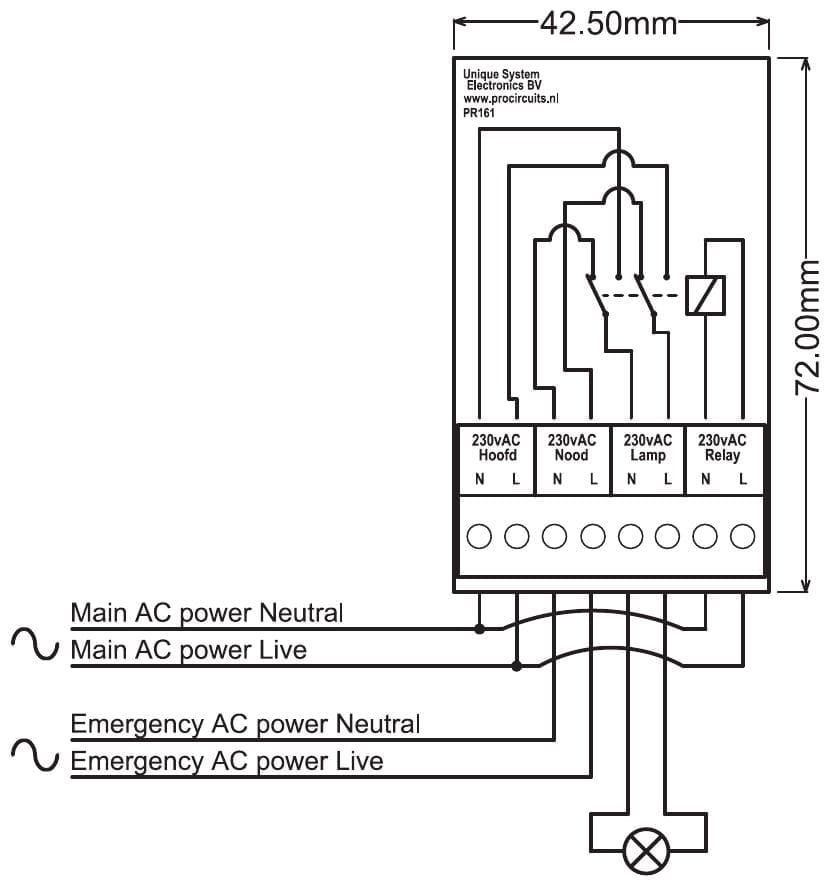

Aansluiten

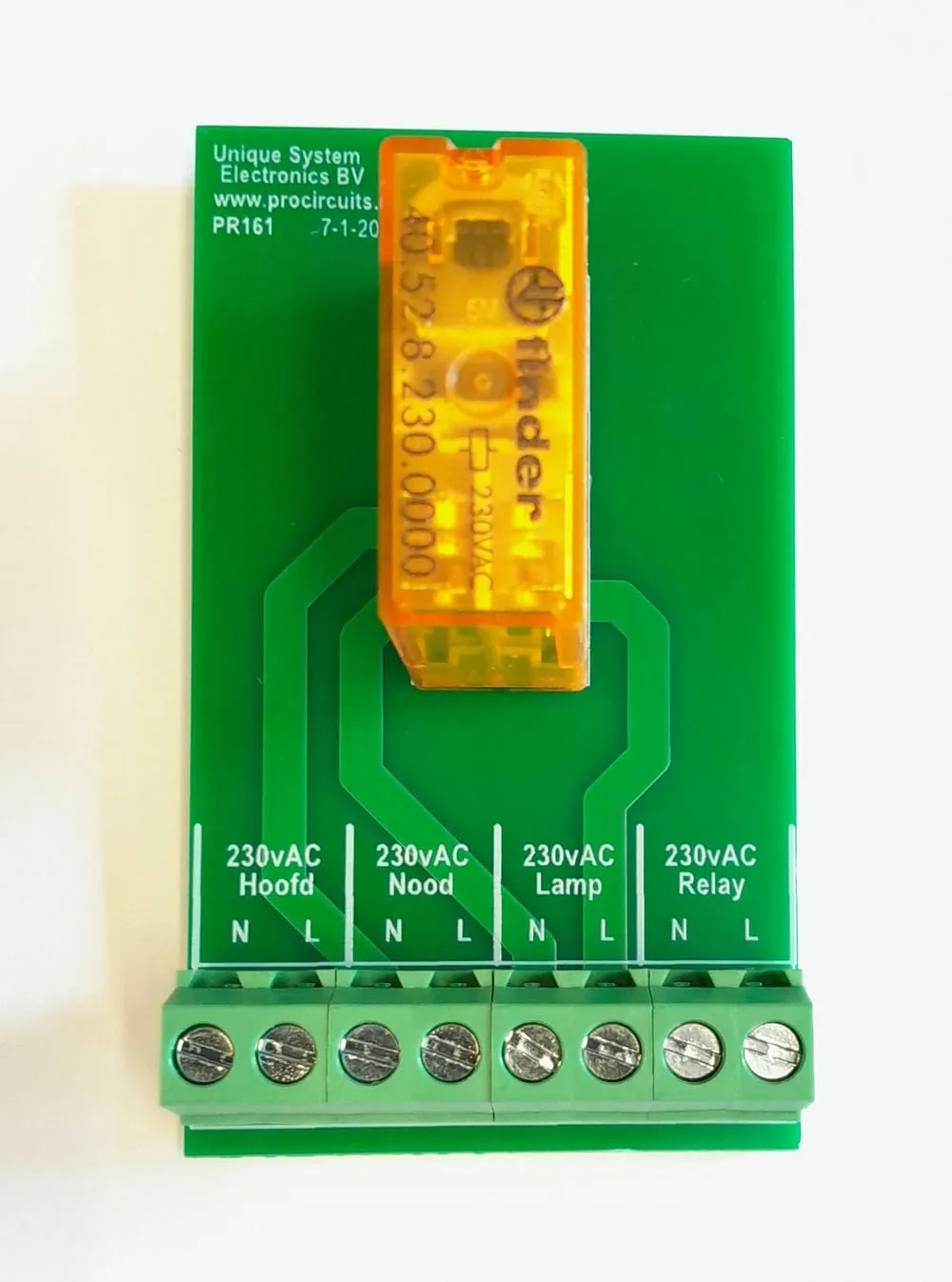

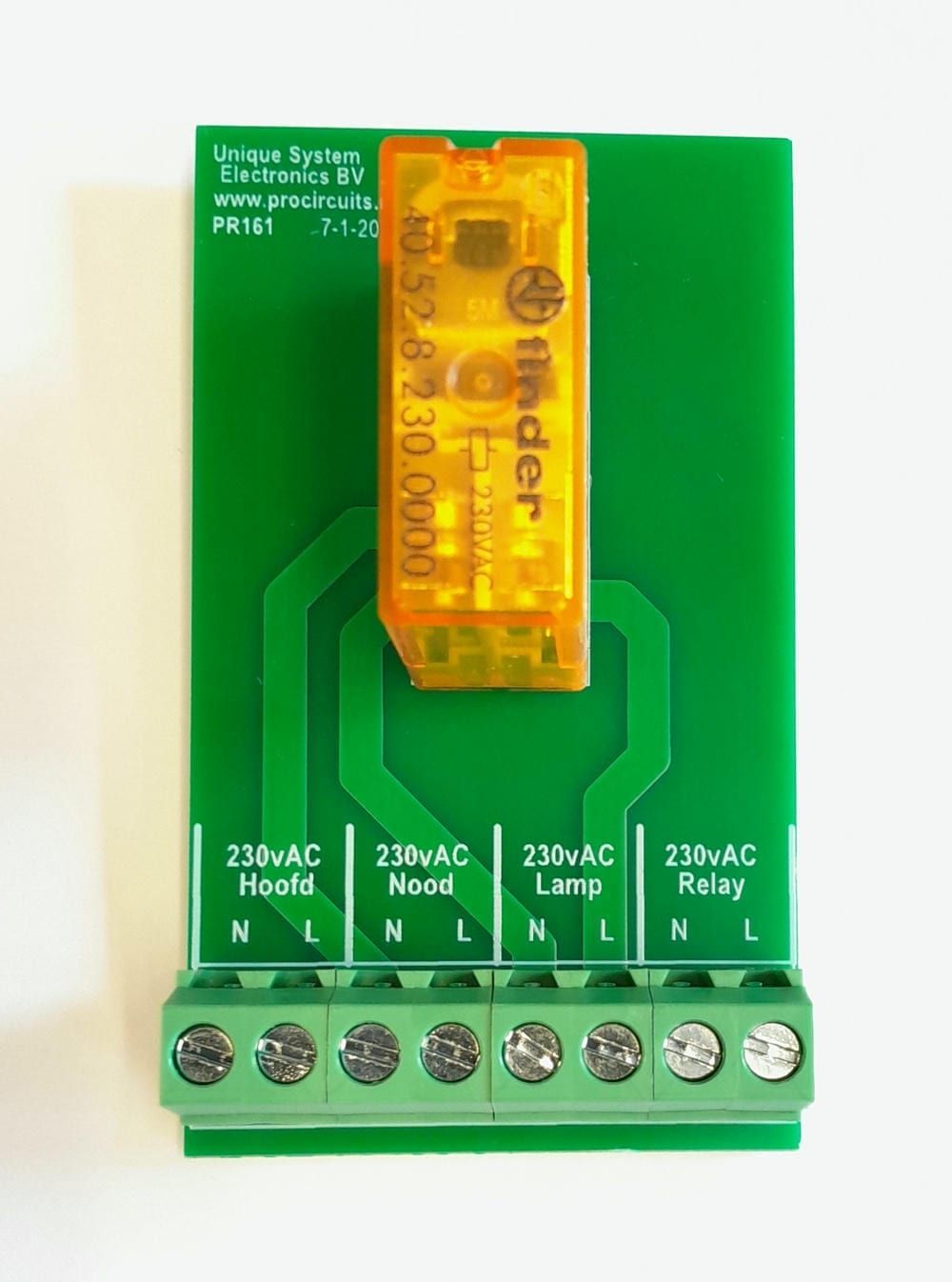

| Klem | Functie |
|---|---|
| Klem Hoofd N | Nul van het hoofdcircuit |
| Klem Hoofd L | Fase van het hoofdcircuit |
| Klem Nood N | Nul van het noodcircuit |
| Klem Nood L | Fase van het noodcircuit |
| Klem Lamp N | Nul van de verlichting |
| Klem Lamp L | Fase van de verlichting |
| Klem Relay N | Nul van de relaisspoel; verbind met de nul van het hoofdcircuit voor automatisch omschakelen |
| Klem Relay L | Fase van de relaisspoel; verbind met de fase van het hoofdcircuit voor automatisch omschakelen |
Instellen
- Sluit het hoofdcircuit aan op Hoofd N en Hoofd L, het noodcircuit op Nood N en Nood L en de verlichting op Lamp N en Lamp L.
- Verbind voor automatisch omschakelen Relay N met de nul en Relay L met de fase van het hoofdcircuit.
Toepassing
- Verlichting in gebouwen, installaties en aan boord automatisch overschakelen op het noodcircuit bij uitval van het hoofdcircuit
- Omschakelen laten bepalen door een externe bewaking van netspanning en frequentie
Noodstroom en noodverlichting
Deze modules schakelen bij uitval van de hoofdvoeding automatisch over op een noodvoeding of een noodcircuit. De PR149 en de PR161 werken met relaislogica op 230 V AC, zonder digitale schakeling; voor deze twee is een andere werkspanning, zoals 120 V AC of 24 V DC, op aanvraag mogelijk. De PR150 schakelt een 24 V DC-voeding om, is volledig analoog opgebouwd, zonder microcontroller of software, en heeft een alarmcontact.
PR149: de noodverlichting gaat aan zodra de 230 V AC-hoofdspanning wegvalt; in normaal bedrijf bedient u de verlichting met een wandschakelaar. PR161: de verlichting wordt bij uitval van het hoofdcircuit overgeschakeld op het noodcircuit; de omschakeling is ook extern aan te sturen. PR150: omschakeling van hoofd- naar noodvoeding op 24 V DC, tot 8 A, met alarmcontact.
