Past het net niet?
Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan.

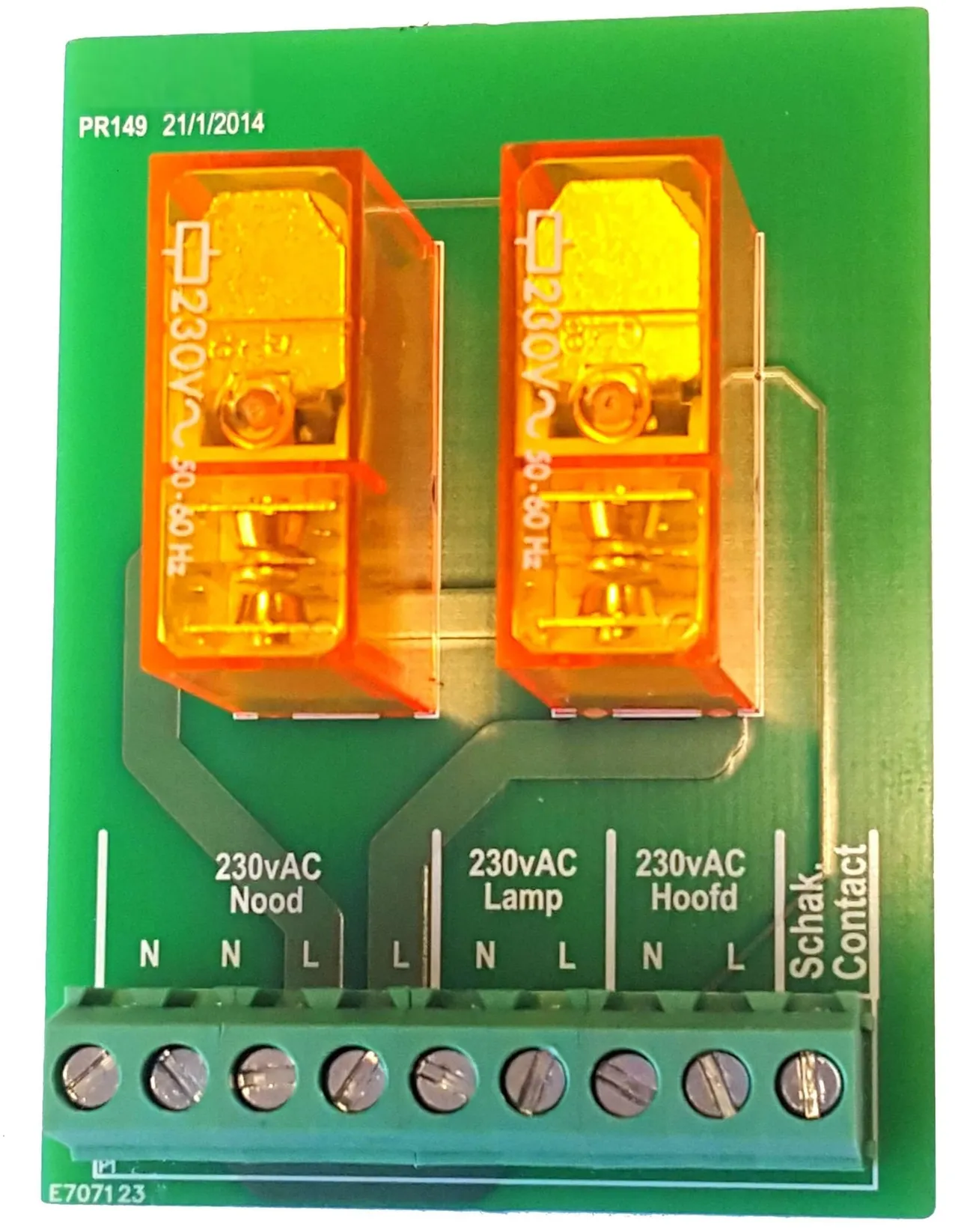

Noodverlichtingsschakelaar 230 V AC
Artikelnummer PR149230 V AC emergency lighting switch
In normaal bedrijf bedient u de verlichting met een gewone wandschakelaar. Valt de 230 V AC-hoofdspanning weg, dan schakelt de PR149 de verlichting automatisch in, zodat u bij stroomuitval niet in het donker zit. De verlichting wordt altijd gevoed vanuit het noodcircuit. De contacten schakelen tot 10 A resistief of 4 A bij een belasting van type AC-15.
- Voeding 230 V AC
- Uitgang lampcircuit 230 V AC, max. 10 A resistief of 4 A bij AC-15-belasting
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 230 V AC |
|---|---|
| Uitgang | Lampcircuit 230 V AC, max. 10 A resistief of 4 A bij AC-15-belasting |
| Afmetingen | 57 x 83 mm met DIN-railbehuizing, 53,75 x 72 mm zonder |

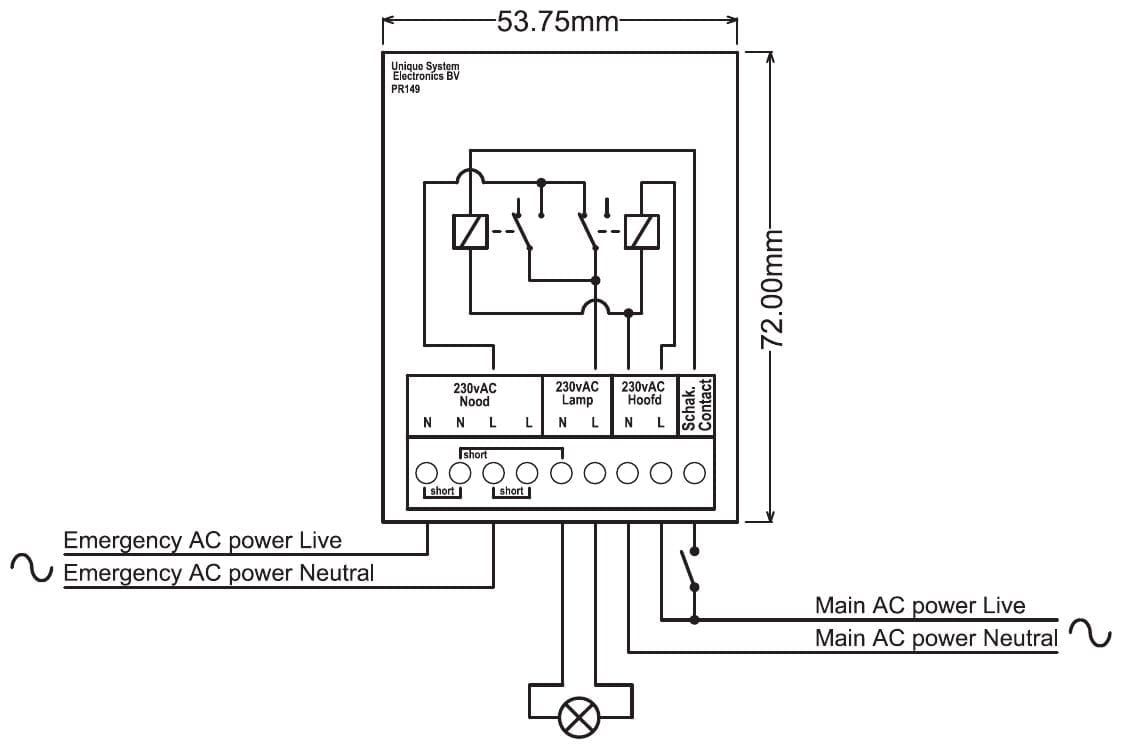

Aansluiten
| Klem | Functie |
|---|---|
| Klem Nood N (2x) | Nul van het noodcircuit; twee klemmen, onderling doorverbonden |
| Klem Nood L (2x) | Fase van het noodcircuit; twee klemmen, onderling doorverbonden |
| Klem Lamp N | Nul van de verlichting |
| Klem Lamp L | Fase van de verlichting |
| Klem Hoofd N | Nul van het hoofdcircuit |
| Klem Hoofd L | Fase van het hoofdcircuit |
| Klem Schak. contact | Geschakelde fase van het hoofdcircuit, vanaf de wandschakelaar |
Instellen
- Sluit het noodcircuit aan op Nood N en Nood L, het hoofdcircuit op Hoofd N en Hoofd L en de verlichting op Lamp N en Lamp L.
- Sluit een standaard wandschakelaar aan tussen de fase van het hoofdcircuit en de klem Schak. contact. Schakel altijd de fase, nooit de nul.
Toepassing
- Noodverlichting in gebouwen, installaties en aan boord die automatisch aangaat bij uitval van de hoofdspanning
- Verlichting die in normaal bedrijf met een gewone wandschakelaar wordt bediend
Noodstroom en noodverlichting
Deze modules schakelen bij uitval van de hoofdvoeding automatisch over op een noodvoeding of een noodcircuit. De PR149 en de PR161 werken met relaislogica op 230 V AC, zonder digitale schakeling; voor deze twee is een andere werkspanning, zoals 120 V AC of 24 V DC, op aanvraag mogelijk. De PR150 schakelt een 24 V DC-voeding om, is volledig analoog opgebouwd, zonder microcontroller of software, en heeft een alarmcontact.
PR149: de noodverlichting gaat aan zodra de 230 V AC-hoofdspanning wegvalt; in normaal bedrijf bedient u de verlichting met een wandschakelaar. PR161: de verlichting wordt bij uitval van het hoofdcircuit overgeschakeld op het noodcircuit; de omschakeling is ook extern aan te sturen. PR150: omschakeling van hoofd- naar noodvoeding op 24 V DC, tot 8 A, met alarmcontact.
Vraag over aansluiten?
U spreekt direct met de ontwikkelaar. Bel of app Willem op 06 45 77 55 93.
