Lineaire spanningsstabilisator, storingsarm, instelbaar (standaard 8 V)
Artikelnummer PR172s02Low-noise linear voltage stabiliser, adjustable (8 V as delivered)
De PR172s02 levert continu een stabiele uitgangsspanning, ongeacht de ingangsspanning, zolang die hoger is dan 10 V (bij 8 V uitgang). Bij levering staat de uitgang op 8 V; met de blauwe trimmer op de print stelt u hem bij tussen 1,25 en 20 V. De uitgang levert max. 3 A bij een voeding van 24 V DC. Bestelt u er veel en wilt u een andere spanning, dan stellen wij die vooraf in.
- Voeding 24 V DC (±20 %)
- Uitgang 8 V DC bij levering, instelbaar van 1,25 tot 20 V; max. 3 A bij 24 V DC voeding
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 24 V DC (±20 %) |
|---|---|
| Uitgang | 8 V DC bij levering, instelbaar van 1,25 tot 20 V; max. 3 A bij 24 V DC voeding |

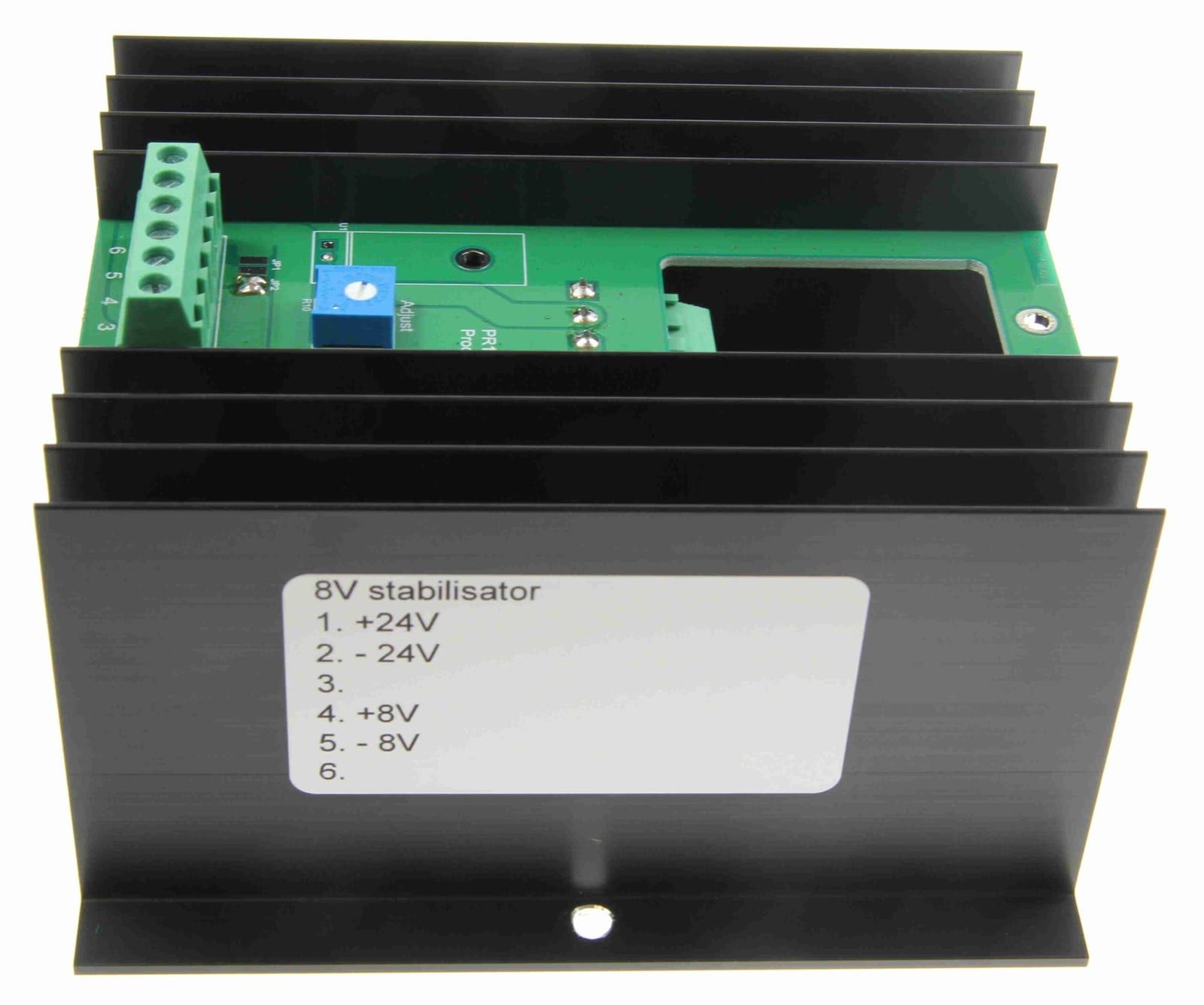

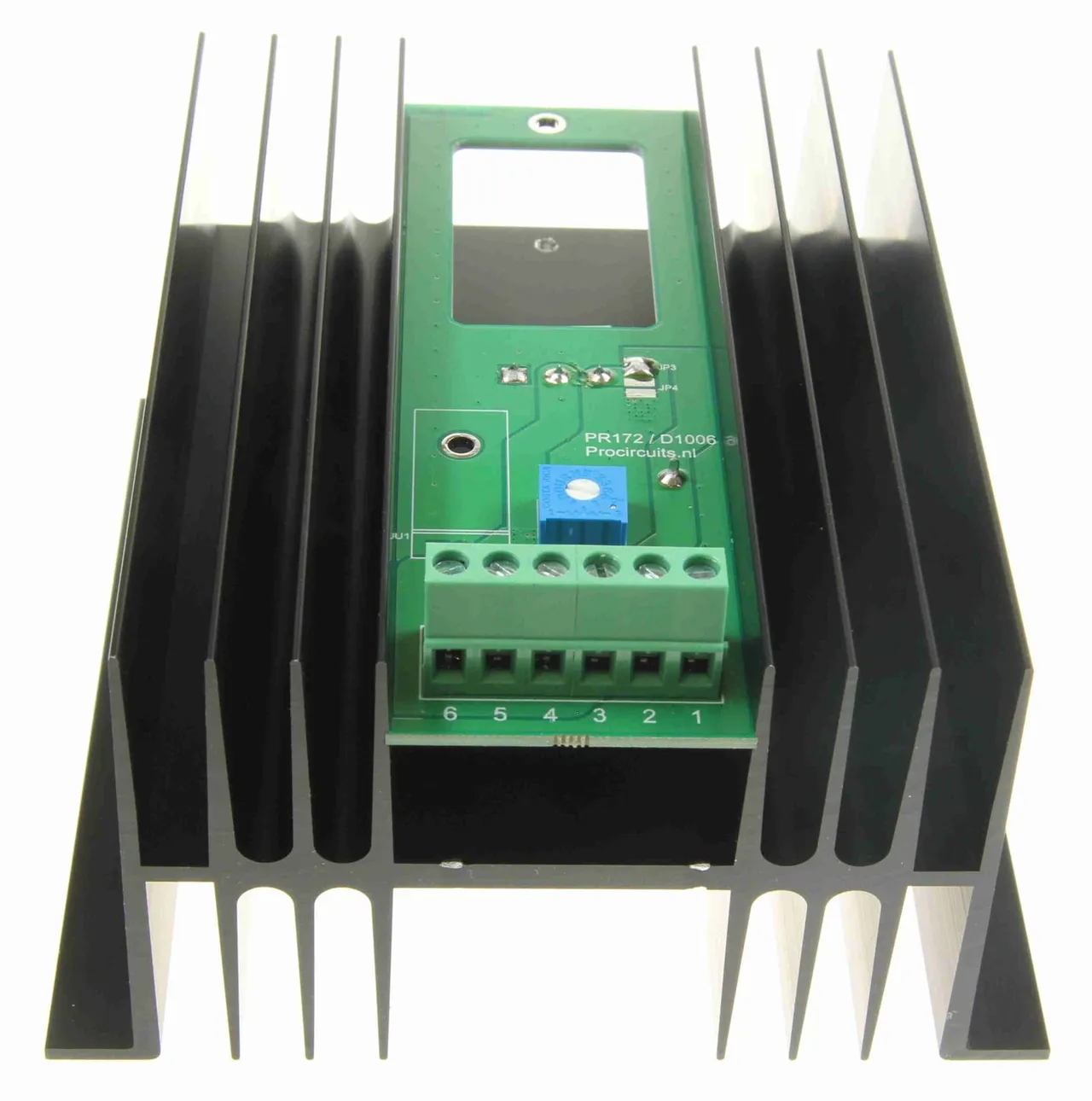

| Instellen | Uitgangsspanning met de blauwe trimmer (Adjust) |
| Afmetingen | 115 x 120 x 68 mm |
| Fabrieksinstelling | Uitgang 8 V DC |

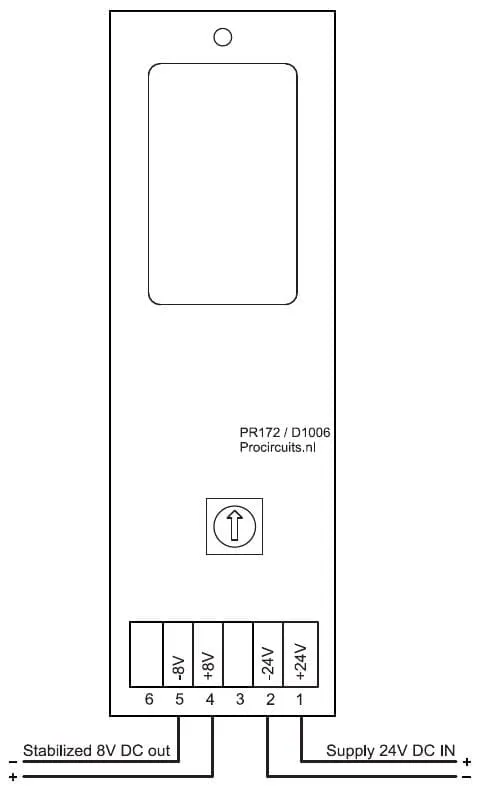

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus (+24 V) |
| Klem 2 | Voeding min (0 V) |
| Klem 3 | Niet in gebruik |
| Klem 4 | Uitgang plus (+8 V bij levering) |
| Klem 5 | Uitgang min (0 V) |
| Klem 6 | Niet in gebruik |
Instellen
- Sluit de voeding aan op klem 1 (plus) en 2 (min) en de belasting op klem 4 (plus) en 5 (min).
- Stel zo nodig de uitgangsspanning bij met de blauwe trimmer, tussen 1,25 en 20 V.
Toepassing
- Stabiele, storingsvrije voeding in storingsgevoelige omgevingen
PR172: lineair, zonder PWM
De PR172-modules regelen lineair, zonder PWM en zonder schakelende regelaar. Ze veroorzaken daardoor geen elektromagnetische storing, wat ze geschikt maakt voor omgevingen met strenge eisen aan elektromagnetische compatibiliteit (EMC). Een lineaire regelaar wordt bij zware belasting warm: plaats de module in een goed geventileerde ruimte. Voeding 24 V DC (±20 %); afmetingen 115 x 120 x 68 mm.
