Lineaire 24 V-dimmer zonder PWM, storingsarm
Artikelnummer PR172s01Linear 24 V dimmer without PWM, low-noise
De PR172s01 dimt verlichting, ook LED-lampen, met een echte lineaire regelaar in plaats van pulsbreedtemodulatie (PWM). U bedient hem met een tweedraads potmeter tussen klem 5 en 6, zodat de verlichting traploos dimt. De lamp sluit u aan op klem 3 (plus) en klem 4 (min); de uitgang levert maximaal 4 A bij 24 V DC.
- Voeding 24 V DC ±20 %
- Ingang tweedraads potmeter tussen klem 5 en 6
- Uitgang lineair geregeld, zonder PWM; lamp op klem 3 (plus) en 4 (min)
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 24 V DC ±20 % |
|---|---|
| Ingang | Tweedraads potmeter tussen klem 5 en 6 |
| Uitgang | Lineair geregeld, zonder PWM; lamp op klem 3 (plus) en 4 (min) |
| Uitgangsstroom | max. 4 A bij 24 V DC |
| Afmetingen | 115 x 120 x 68 mm |

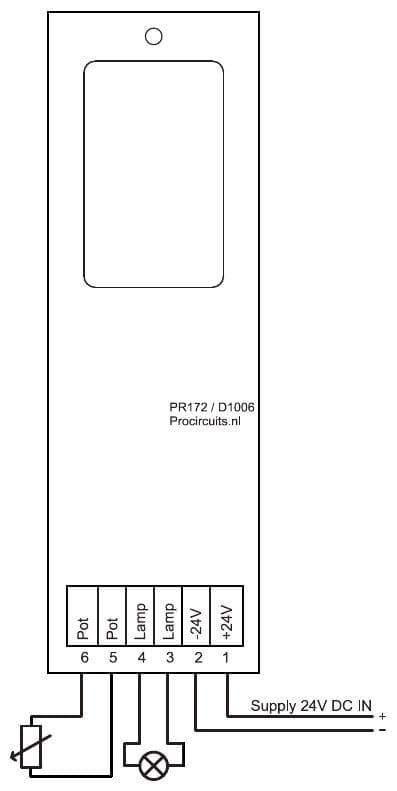

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding +24 V |
| Klem 2 | Voeding 0 V |
| Klem 3 | Lamp plus |
| Klem 4 | Lamp min |
| Klem 5 | Potmeter (tweedraads, tussen klem 5 en 6) |
| Klem 6 | Potmeter (tweedraads, tussen klem 5 en 6) |
Toepassing
- Verlichting dimmen, ook LED, waar de dimmer geen storing mag veroorzaken
- Omgevingen met strenge eisen aan elektromagnetische compatibiliteit (EMC)
PR172: lineair, zonder PWM
De PR172-modules regelen lineair, zonder PWM en zonder schakelende regelaar. Ze veroorzaken daardoor geen elektromagnetische storing, wat ze geschikt maakt voor omgevingen met strenge eisen aan elektromagnetische compatibiliteit (EMC). Een lineaire regelaar wordt bij zware belasting warm: plaats de module in een goed geventileerde ruimte. Voeding 24 V DC (±20 %); afmetingen 115 x 120 x 68 mm.
