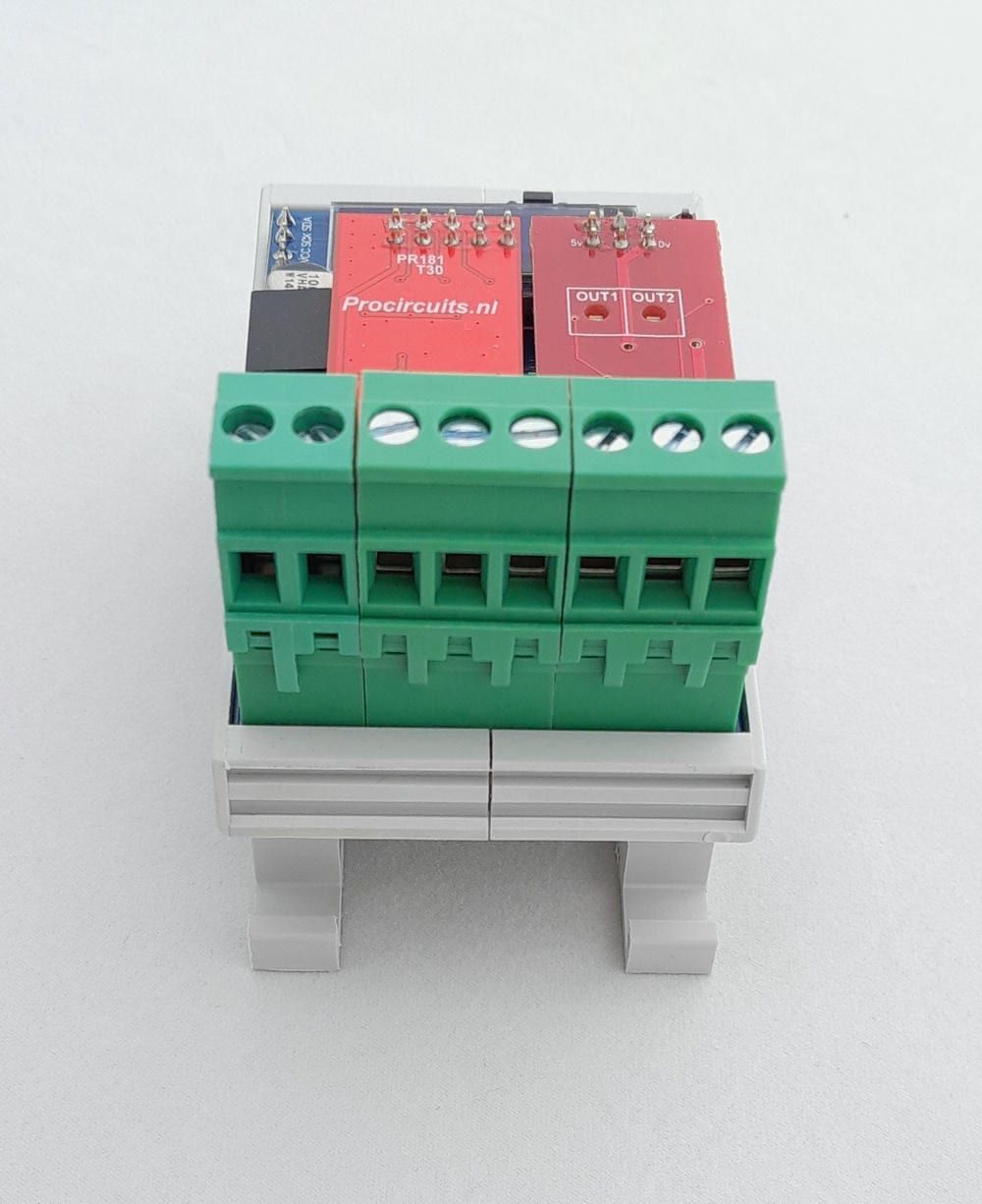

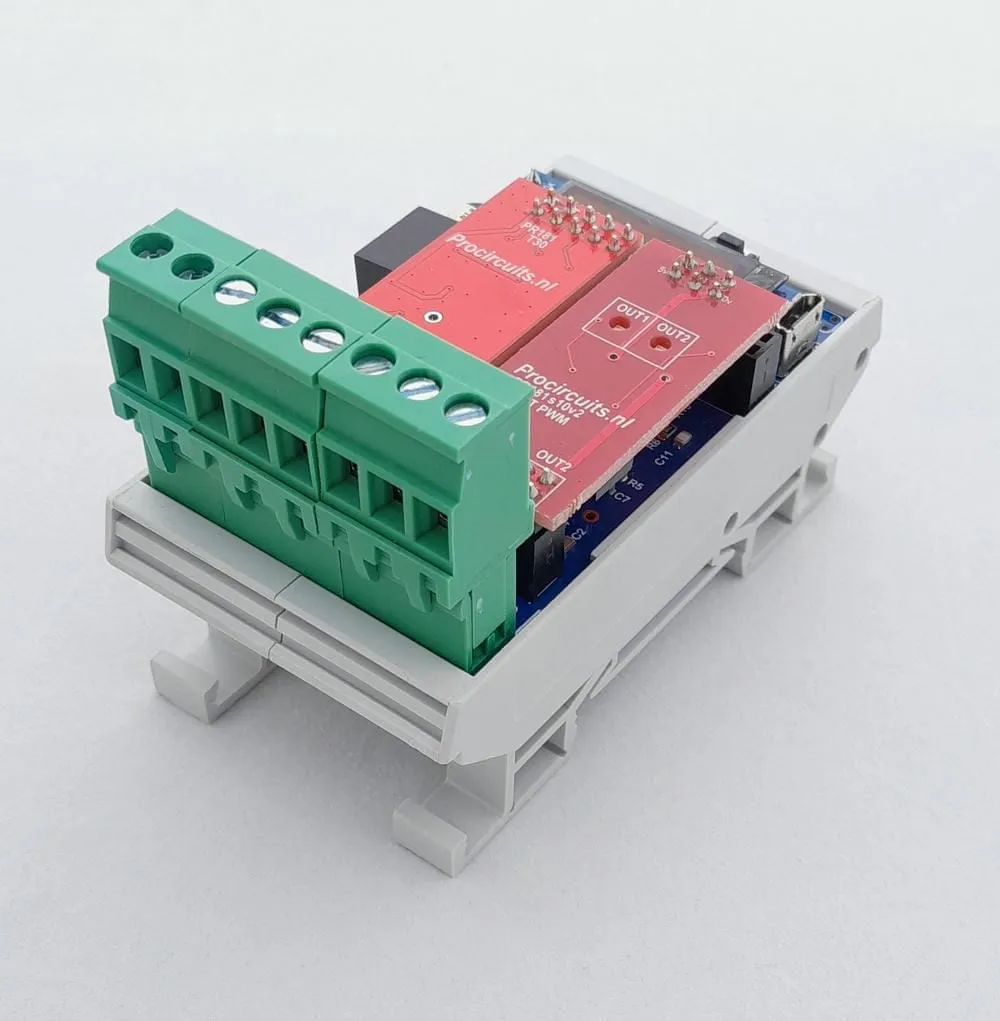

0-10 V naar PWM signaalomvormer, in de min geschakeld, met display
Artikelnummer PR181-X0280-10 V to PWM signal conditioner, low-side switched, with display
De PR181-X028 zet een 0-10 V-signaal om naar een in de min geschakelde PWM-uitgang van maximaal 8 A: de last zit tussen de plus van de voeding en de uitgang. Bij levering geeft 0 V op de ingang 0 % inschakelduur en 10 V 100 %. Onder- en bovengrens van ingang en uitgang, de stijg- en daalsnelheid en de PWM-frequentie (3 Hz tot 50 kHz) stelt u in via het display.
- Voeding 9 tot 30 V DC
- Ingang 0-10 V op klem 3, max. 11 V
- Uitgang PWM, in de min geschakeld, op klem 6; 0 tot 100 % inschakelduur, onder- en bovengrens instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | 0-10 V op klem 3, max. 11 V |
| Uitgang | PWM, in de min geschakeld, op klem 6; 0 tot 100 % inschakelduur, onder- en bovengrens instelbaar |
| Instellen | Display met knoppen UP, OK en DOWN |
| Uitgangsstroom | Max. 8 A |
| PWM-frequentie | 3 Hz tot 50 kHz, instelbaar via het display |
| Stijg- en daalsnelheid | Instelbaar via het display |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder |
| Fabrieksinstelling | 0 V = 0 % inschakelduur, 10 V = 100 % |
Aansluiten

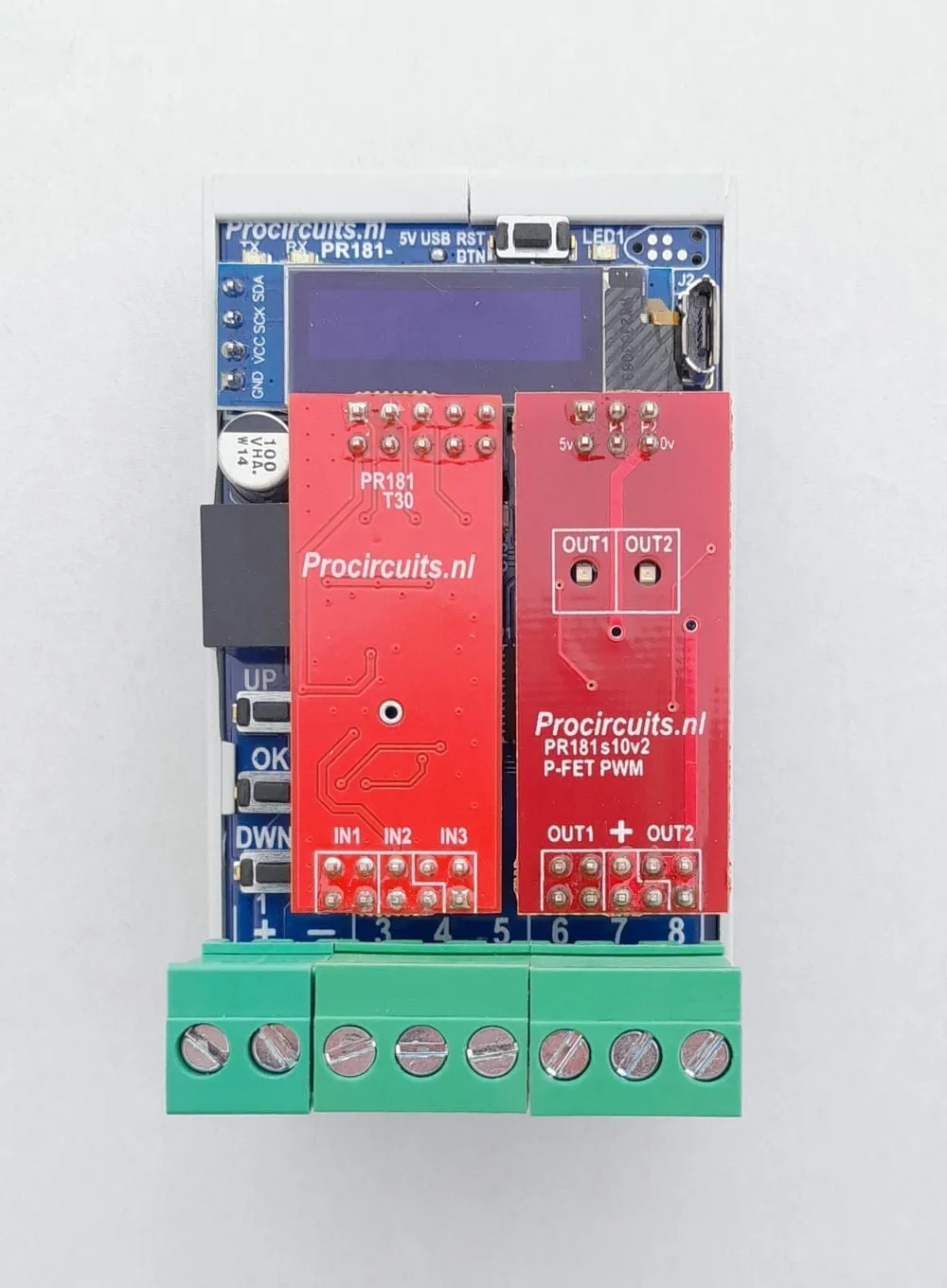

| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min, ook de min van het 0-10 V-signaal |
| Klem 3 | Ingang 0-10 V (plus) |
| Klem 4 | Niet in gebruik |
| Klem 5 | Niet in gebruik |

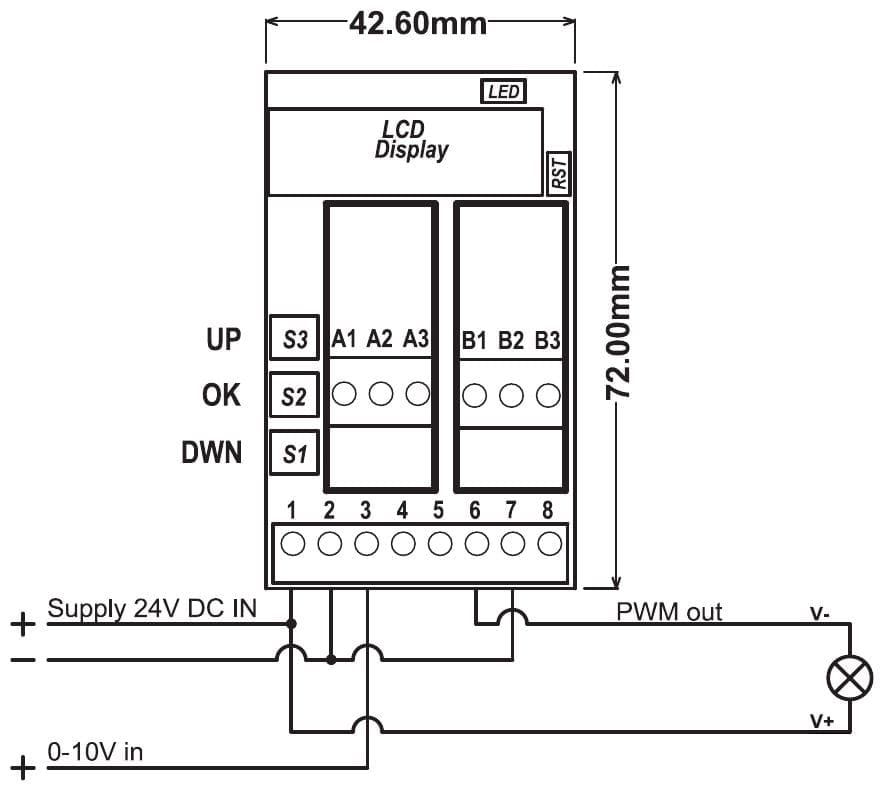

| Klem 6 | PWM-uitgang, in de min geschakeld (naar de min van de last) |
| Klem 7 | Voeding min voor de PWM-uitgang, met een korte draad verbinden met klem 2 |
| Klem 8 | Niet in gebruik |
Instellen
- Sluit de module aan volgens de klemmentabel, verbind klem 2 met een korte draad met klem 7 en zet de voeding aan.
- Breng de ingang op het laagste niveau, bijvoorbeeld 0 V. Kies in het menu IN1 – Set minimum, druk op OK, kies YES en druk nogmaals op OK.
- Breng de ingang op het hoogste niveau, bijvoorbeeld 10 V. Kies IN1 – Set maximum, druk op OK, kies YES en druk nogmaals op OK.
- Stel de ondergrens van de uitgang in met OUT1 minimum adj: pas de waarde aan met UP en DOWN en bevestig met OK. De waarde loopt van 0 (0 % inschakelduur) tot 4095 (100 %).
- Stel de bovengrens van de uitgang op dezelfde manier in met OUT1 maximum adj.
- Stel zo nodig de stijg- en daalsnelheid in met Ramp-Up en Ramp-Down, en de PWM-frequentie met PWM Freq.
- Met OUT1 invert op 1 keert u de uitgang om: het laagste ingangsniveau geeft dan het hoogste uitgangsniveau.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
