0-10 V-joystick met middenstand naar twee PWM-uitgangen, in de min geschakeld, met display
Artikelnummer PR181-X0520-10 V centre-position joystick to two PWM outputs, low-side switched, with display
De PR181-X052 zet het 0-10 V-signaal van een joystick met middenstand om naar twee in de min geschakelde PWM-uitgangen. Bij levering geeft 0 V 100 % op uitgang 1, staan bij 5 V (middenstand) beide uitgangen op 0 % en geeft 10 V 100 % op uitgang 2. De standen van de joystick, de dode zone rond het midden, de grenzen, de stijg- en daalsnelheid en de PWM-frequentie stelt u in via het display. Grenzen en stijg- en daalsnelheid gelden voor beide uitgangen samen.
- Voeding 9 tot 30 V DC
- Ingang 0-10 V van een joystick met middenstand, op klem 3, max. 11 V
- Uitgang twee PWM-uitgangen, in de min geschakeld, op klem 6 en 8; 0 tot 100 % inschakelduur, onder- en bovengrens instelbaar voor beide uitgangen samen
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | 0-10 V van een joystick met middenstand, op klem 3, max. 11 V |
| Uitgang | Twee PWM-uitgangen, in de min geschakeld, op klem 6 en 8; 0 tot 100 % inschakelduur, onder- en bovengrens instelbaar voor beide uitgangen samen |
| Instellen | Display met knoppen UP, OK en DOWN |
| Uitgangsstroom | Max. 8 A, beide uitgangen samen |
| PWM-frequentie | 100 Hz tot 30 kHz, instelbaar via het display |
| Stijg- en daalsnelheid | Instelbaar via het display, voor beide uitgangen samen |
| Middenstand | Dode zone rond de middenstand instelbaar via het display |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder |
| Fabrieksinstelling | 0 V = uitgang 1 op 100 %; 5 V = beide uitgangen 0 %; 10 V = uitgang 2 op 100 % |

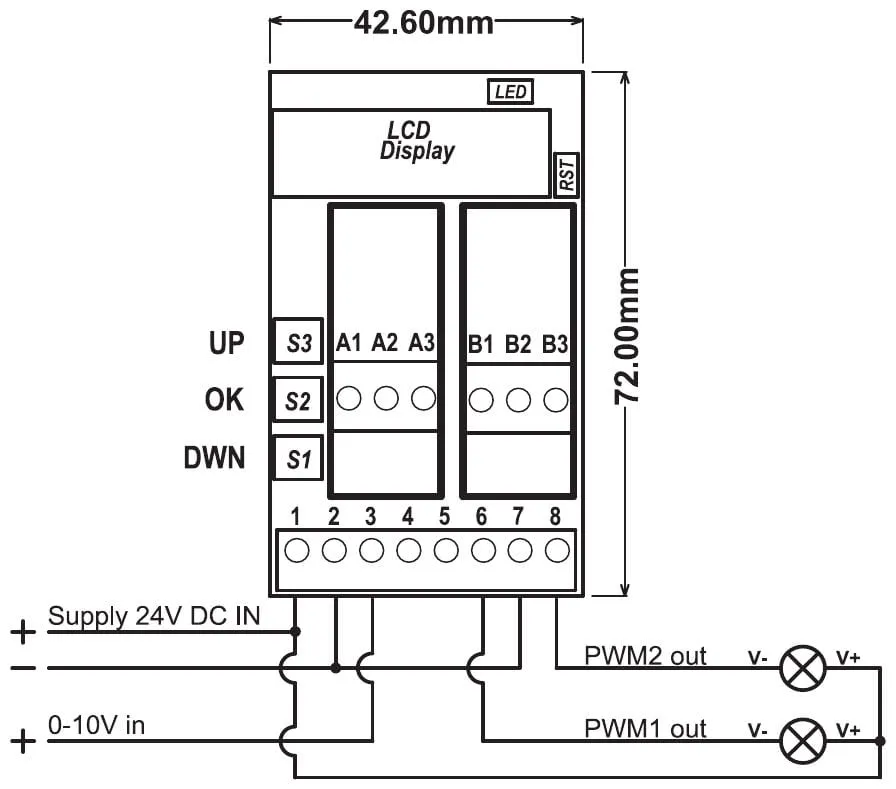

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min, ook de min van het 0-10 V-signaal |
| Klem 3 | Ingang 0-10 V van de joystick (plus) |
| Klem 4 | Niet in gebruik |
| Klem 5 | Niet in gebruik |
| Klem 6 | PWM-uitgang 1, in de min geschakeld (naar de min van de last) |
| Klem 7 | Voeding min voor de PWM-uitgangen, met een korte draad verbinden met klem 2 |
| Klem 8 | PWM-uitgang 2, in de min geschakeld (naar de min van de last) |
Instellen
- Sluit de module aan volgens de klemmentabel. Verbind klem 2 met klem 7 met een korte draad die de maximale stroom van de uitgangen aankan, en zet de voeding aan.
- Breng de joystick helemaal naar links, zodat de ingang 0 V is. Kies in het menu JoySet-L, druk op OK, kies YES en druk nogmaals op OK.
- Breng de joystick in de middenstand, zodat de ingang 5 V is. Kies JoySet-M, druk op OK, kies YES en druk nogmaals op OK.
- Breng de joystick helemaal naar rechts, zodat de ingang 10 V is. Kies JoySet-R, druk op OK, kies YES en druk nogmaals op OK.
- Stel de ondergrens van de uitgangen in met PWM min: pas de waarde aan met UP en DOWN en bevestig met OK. De waarde loopt van 0 (0 % inschakelduur) tot 4095 (100 %).
- Stel de bovengrens van de uitgangen op dezelfde manier in met PWM max.
- Stel zo nodig de stijg- en daalsnelheid in met Ramp-Up en Ramp-Down, de PWM-frequentie met PWM Freq en de dode zone rond de middenstand met Joy-hyst.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
