8 pulsdrukknoppen op DIN-rail
Artikelnummer PR192T048 push buttons on DIN rail
De PR192T04 heeft acht drukknoppen die een maakcontact sluiten zolang u drukt. Elke knop schakelt tussen zijn eigen klem (S1 tot S8) en de gemeenschappelijke klem COM. De contacten schakelen max. 24 V DC en 50 mA per contact.
- Uitgang 8 maakcontacten (NO) met één gemeenschappelijke klem (COM)
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Uitgang | 8 maakcontacten (NO) met één gemeenschappelijke klem (COM) |
|---|---|
| Schakelvermogen | max. 24 V DC en 50 mA DC per contact |

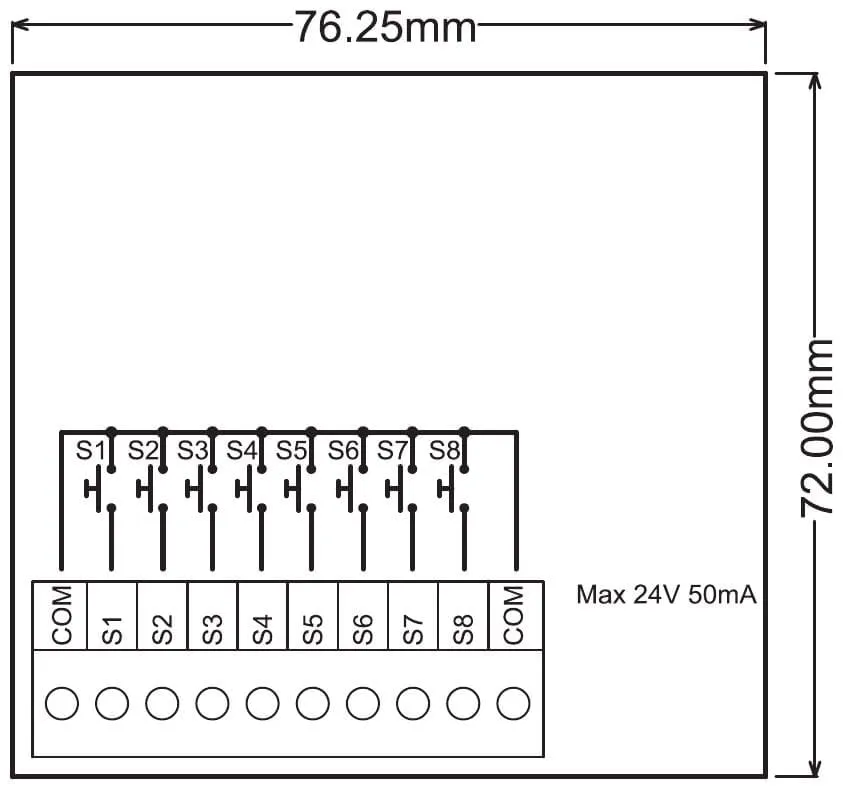

| Afmetingen | 80 x 83 mm met DIN-railbehuizing, 76,25 x 72 mm zonder |
| Montage | DIN-rail |
Aansluiten

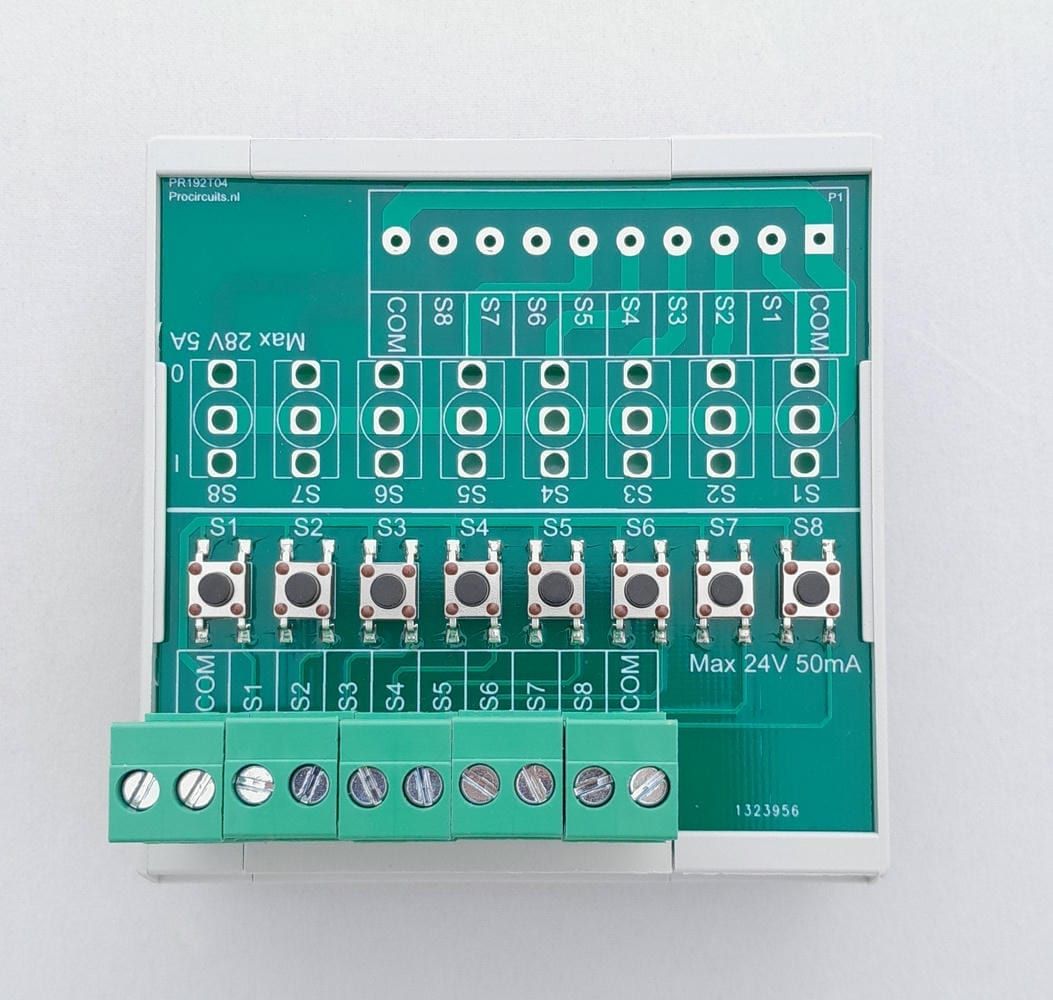

| Klem | Functie |
|---|---|

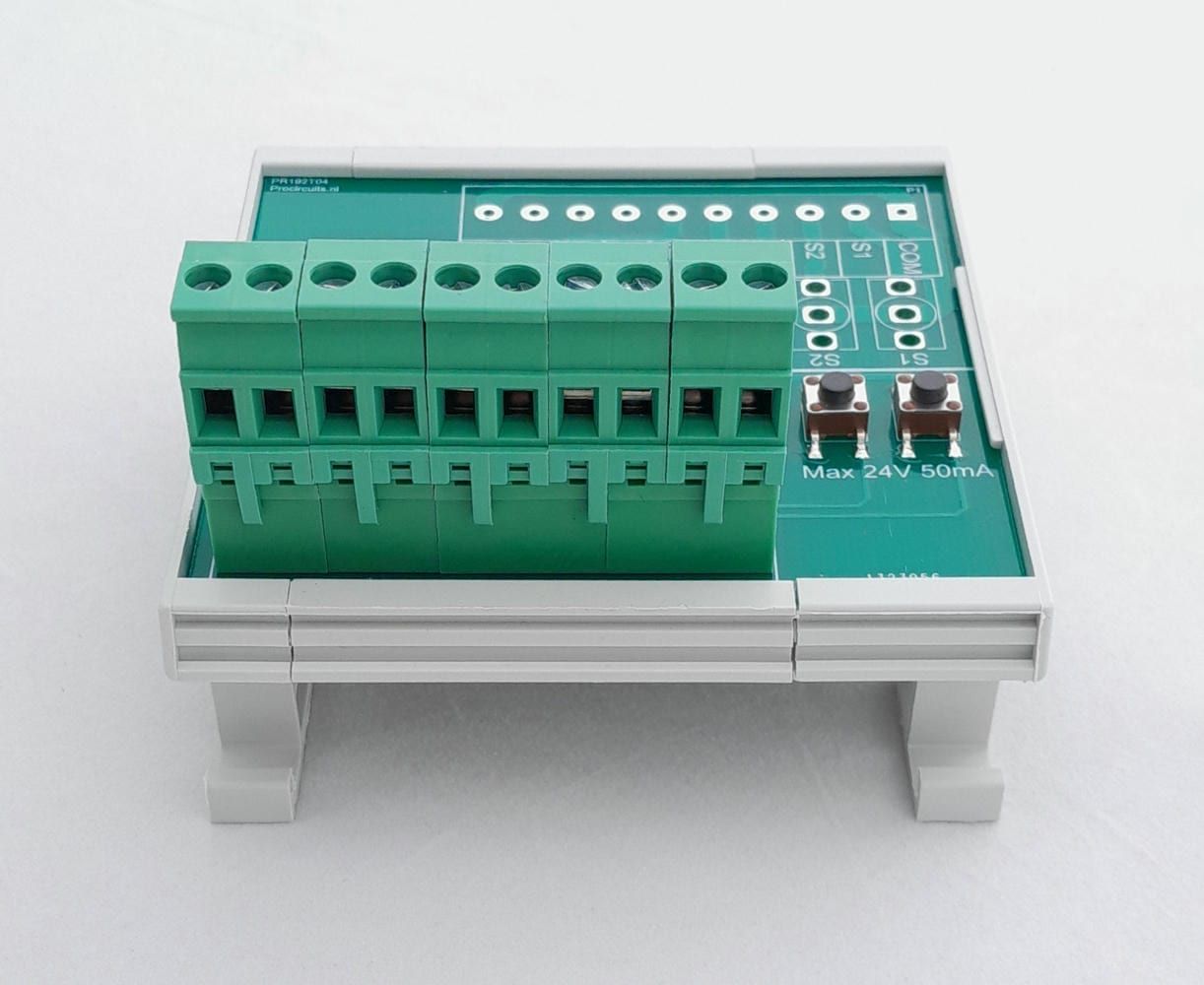

| Klem COM (2x) | Gemeenschappelijke klem van alle drukknoppen, aan beide uiteinden van de klemmenstrook |
| Klem S1 – S8 | Maakcontact (NO) van drukknop 1 tot 8 |
Toepassing
- Digitale ingangen van een PLC met de hand bedienen
- Een dimmer direct vanuit de schakelkast bedienen, bij configureren en foutopsporing
PR192-reeks: bediening en indicatie op de DIN-rail
Met de PR192-modules zet u acht drukknoppen, tuimelschakelaars of led-indicaties direct in de schakelkast, op de DIN-rail. Daarmee bedient u digitale ingangen van een PLC of een dimmer met de hand, of ziet u welke uitgangen actief zijn, bijvoorbeeld bij configureren en foutopsporing. De acht kanalen delen één gemeenschappelijke klem (COM), die aan beide kanten van de klemmenstrook zit; voor acht kanalen zijn zo negen draden genoeg.
