8 led-indicaties op DIN-rail, in de min geschakeld
Artikelnummer PR192T078 LED indicators on DIN rail, low-side switched
De PR192T07 is voor uitgangen die in de min schakelen (low side). Alle leds delen een gemeenschappelijke plus (COM) van 7 tot 32 V DC; een led brandt zodra zijn ingang (IN1 tot IN8) naar de min wordt geschakeld. Elke ingang neemt max. 7 mA bij 32 V. Voor uitgangen die in de plus schakelen (high side) is er de PR192T09.
- Voeding via de gemeenschappelijke plus (COM), 7 tot 32 V DC
- Ingang 8 ingangen, in de min geschakeld; max. 7 mA per ingang bij 32 V
- Weergave 8 leds, één per ingang
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | Via de gemeenschappelijke plus (COM), 7 tot 32 V DC |
|---|---|
| Ingang | 8 ingangen, in de min geschakeld; max. 7 mA per ingang bij 32 V |
| Weergave | 8 leds, één per ingang |
| Afmetingen | 57 x 83 mm met DIN-railbehuizing, 54 x 72 mm zonder |
| Montage | DIN-rail |

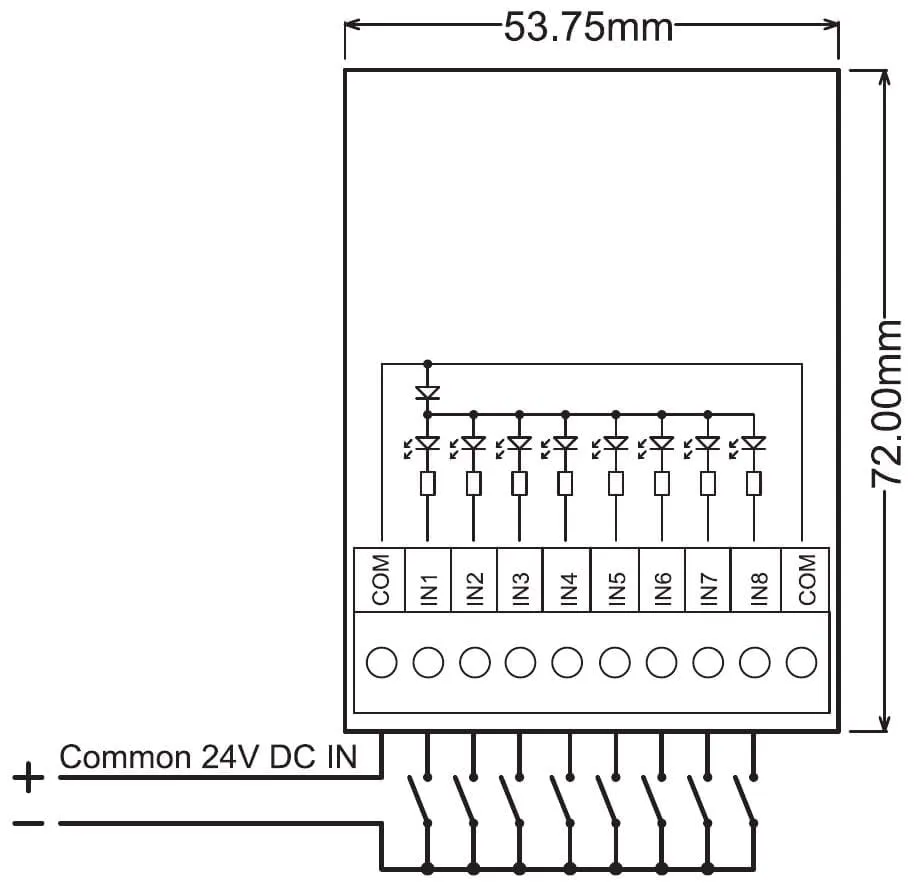

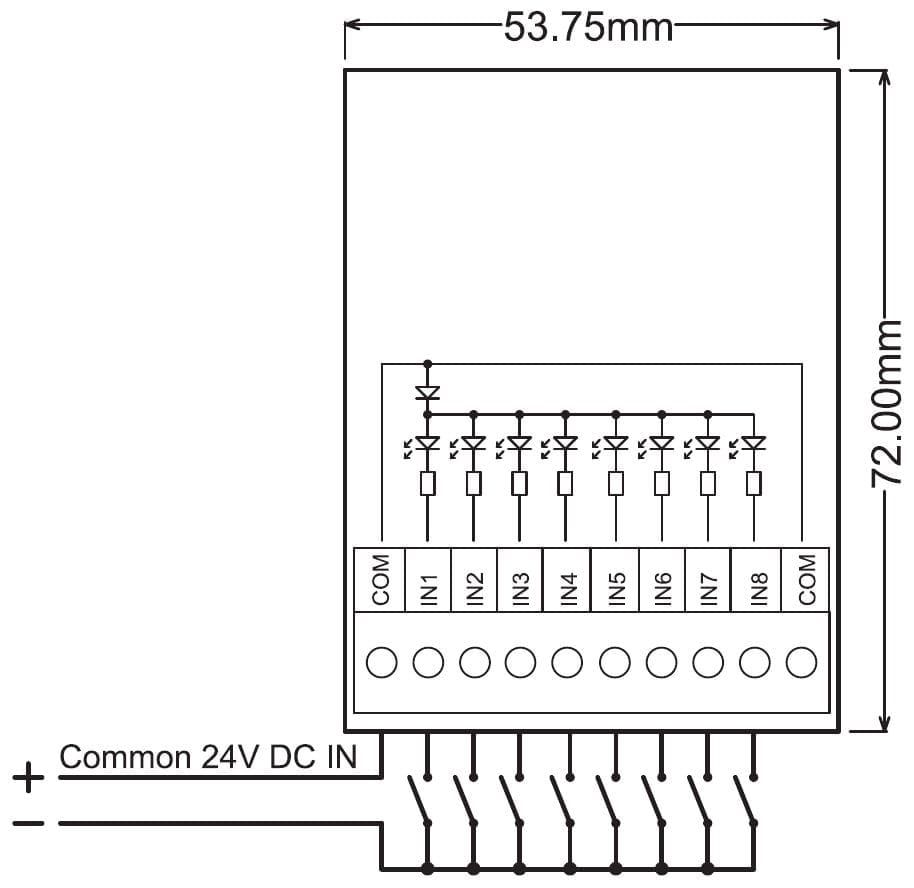

Aansluiten
| Klem | Functie |
|---|---|
| Klem COM (2x) | Gemeenschappelijke plus van alle indicaties (7 tot 32 V DC), aan beide uiteinden van de klemmenstrook |
| Klem IN1 – IN8 | Indicatie 1 tot 8; de led brandt als de ingang in de min wordt geschakeld |
Toepassing
- Dimmers bewaken
- Digitale uitgangen van een PLC bewaken
PR192-reeks: bediening en indicatie op de DIN-rail
Met de PR192-modules zet u acht drukknoppen, tuimelschakelaars of led-indicaties direct in de schakelkast, op de DIN-rail. Daarmee bedient u digitale ingangen van een PLC of een dimmer met de hand, of ziet u welke uitgangen actief zijn, bijvoorbeeld bij configureren en foutopsporing. De acht kanalen delen één gemeenschappelijke klem (COM), die aan beide kanten van de klemmenstrook zit; voor acht kanalen zijn zo negen draden genoeg.
