4-20 mA-dimmer voor LED, in de min geschakeld, grenzen en dimsnelheid instelbaar
Artikelnummer PR804s034-20 mA LED dimmer, low-side switched, adjustable limits and dimming speed
De PR804s03 zet een 4-20 mA-signaal op klem 4 om naar een PWM-uitgang die in de min geschakeld is: de lamp komt tussen klem 1 (voeding plus) en klem 2. Het ingangsbereik loopt tot 25 mA; de min van het signaal deelt klem 6 (0 V) met de voeding, de module is dus niet galvanisch gescheiden. Met de trimmers MIN, MAX en SPEED op de print stelt u de ondergrens, de bovengrens en de dimsnelheid van de uitgang in.
- Voeding 9 tot 30 V DC, voor 12 en 24 V DC-systemen
- Ingang 4-20 mA op klem 4, ingangsbereik tot 25 mA
- Uitgang PWM, in de min geschakeld (low side): lamp tussen klem 1 en 2
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC, voor 12 en 24 V DC-systemen |
|---|---|
| Ingang | 4-20 mA op klem 4, ingangsbereik tot 25 mA |
| Uitgang | PWM, in de min geschakeld (low side): lamp tussen klem 1 en 2 |
| Scheiding | Niet gescheiden: klem 6 (0 V) is ook de min van de 4-20 mA-ingang |
| Instellen | Trimmers MIN, MAX en SPEED op de print; dimcurve instelbaar |
| Uitgangsstroom | max. 5 A |
| PWM-frequentie | 120 Hz |
| Omgevingstemperatuur | 0 tot 80 °C |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,5 x 72 mm zonder |

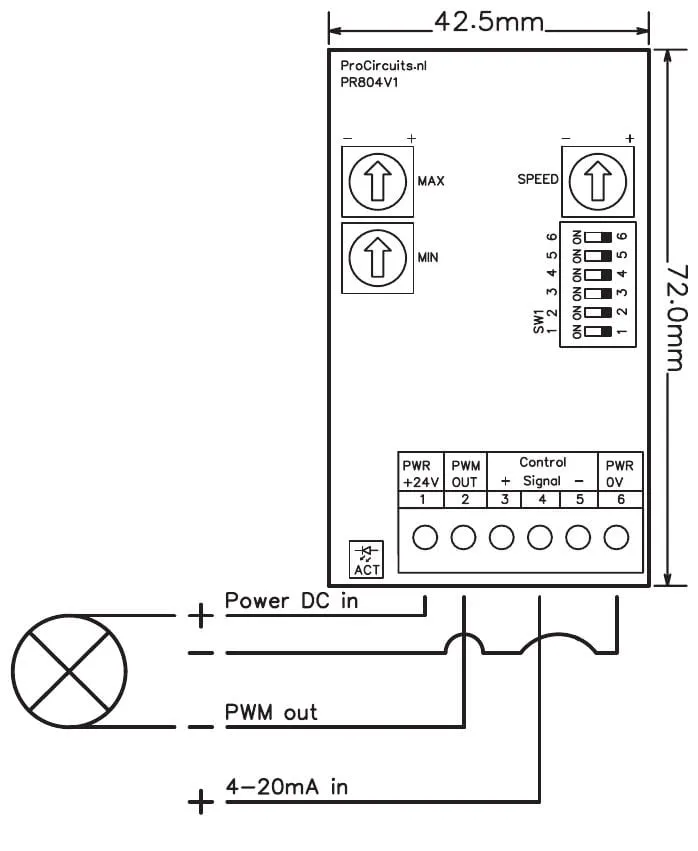

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus en plus van de lamp |
| Klem 2 | PWM-uitgang, naar de min van de lamp |
| Klem 3 | Niet in gebruik |
| Klem 4 | Ingang 4-20 mA (plus) |
| Klem 5 | Niet in gebruik |
| Klem 6 | Voeding min (0 V), ook min van de 4-20 mA-ingang |
Instellen
- Sluit de lamp aan tussen klem 1 en klem 2.
- Sluit het 4-20 mA-signaal aan op klem 4 (plus) en klem 6 (min).
- Sluit de voeding aan op klem 1 (plus) en klem 6 (0 V).
- Stel met de trimmer MIN de ondergrens van de uitgang in.
- Stel met de trimmer MAX de bovengrens van de uitgang in.
- Stel met de trimmer SPEED de dimsnelheid in.
Toepassing
- LED- en halogeenverlichting traploos dimmen met een 4-20 mA-signaal, in 12 en 24 V DC-systemen
PR804-reeks: dimmers met instelbare grenzen en dimsnelheid
De dimmers van de PR804-reeks zetten een potmeter, een 4-20 mA- of 0-10 V-signaal of een pulscontact om naar een PWM-uitgang voor LED- en halogeenverlichting. Ondergrens, bovengrens en snelheid van de uitgang stelt u in met de potmeters op de module. Ook de dimcurve is instelbaar, zodat LED-verlichting lineair reageert op de bediening. In de min geschakeld (low side) zit de lamp tussen klem 1 en klem 2; in de plus geschakeld (high side) tussen klem 2 en klem 6. Alle uitvoeringen werken op 9 tot 30 V DC, leveren maximaal 5 A bij 120 Hz en zijn geschikt voor een omgevingstemperatuur van 0 tot 80 °C. De behuizing voor de DIN-rail is 45 x 83 mm (print 42,5 x 72 mm). Hebt u galvanische scheiding nodig tussen ingang, uitgang of voeding, neem dan contact met ons op.
