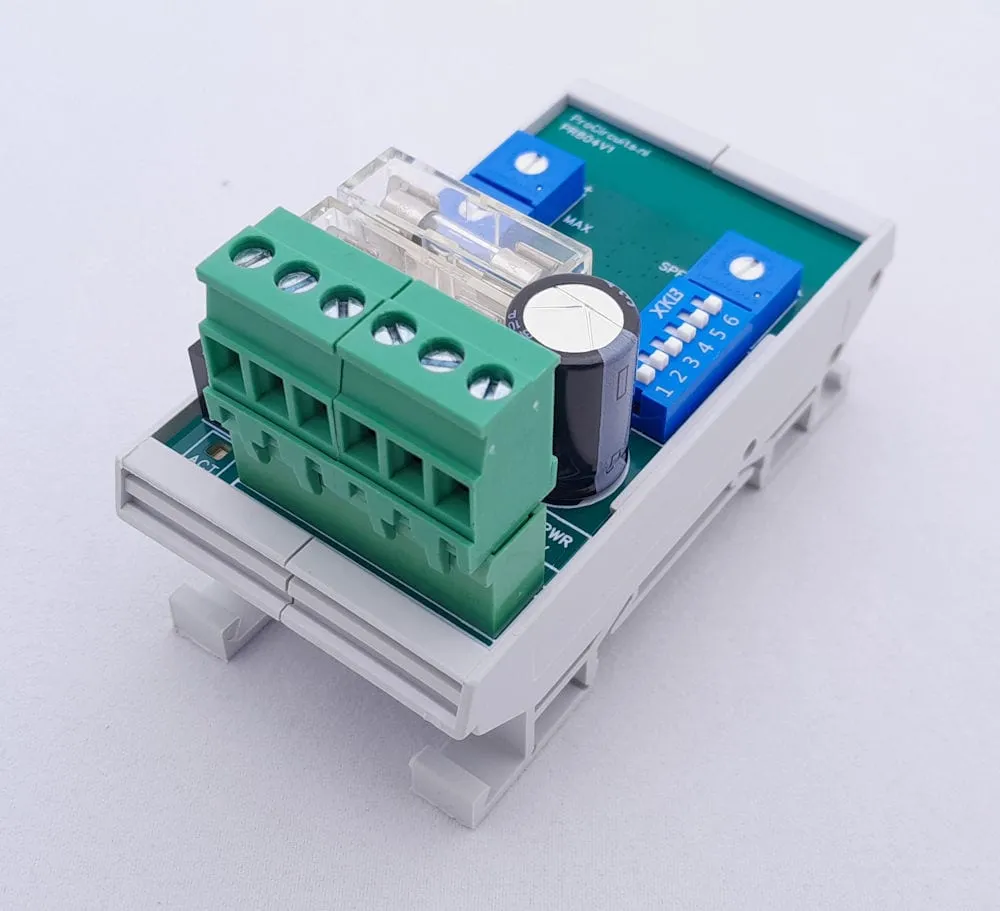

PR804-module in DIN-railbehuizing, schuin van voren

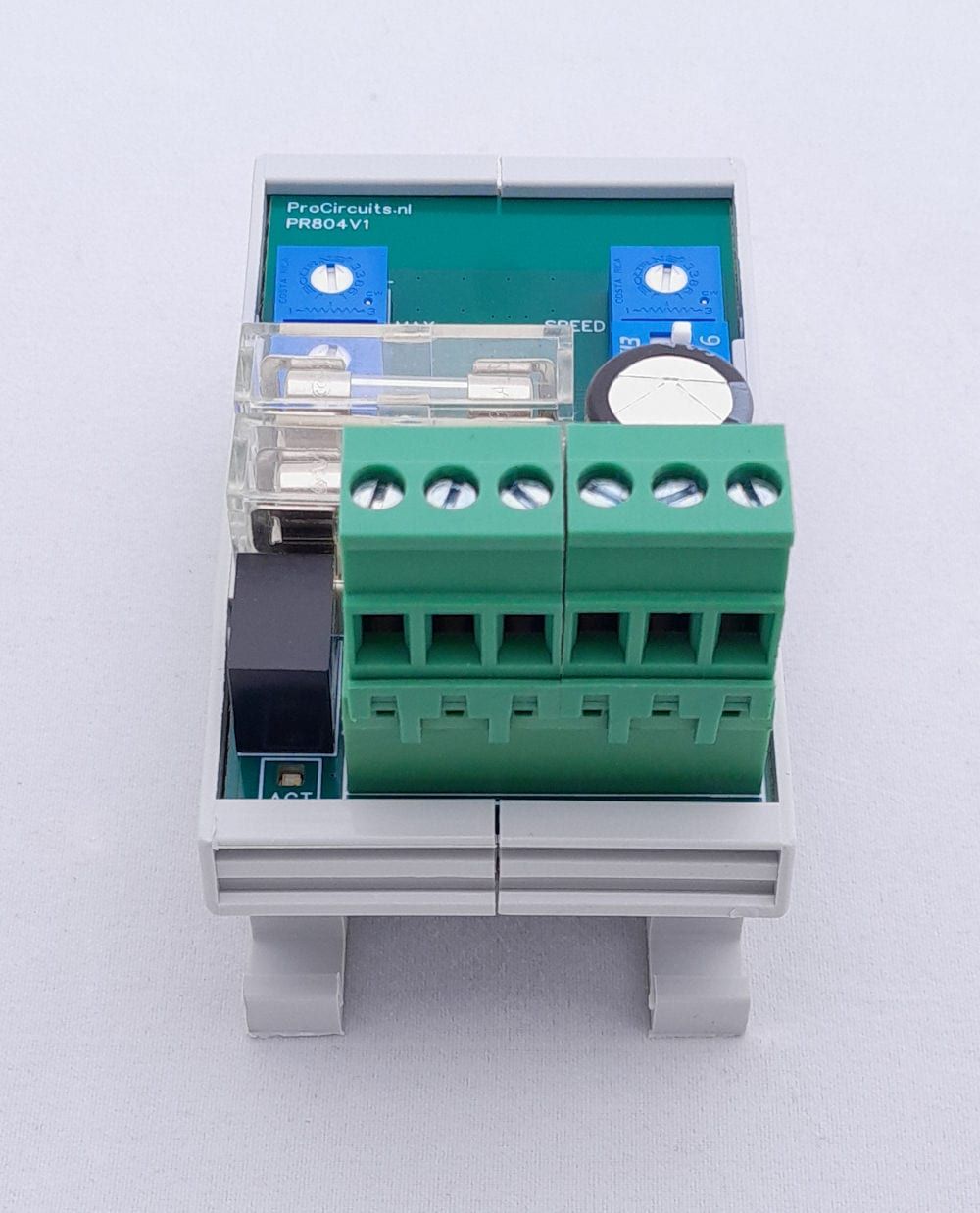

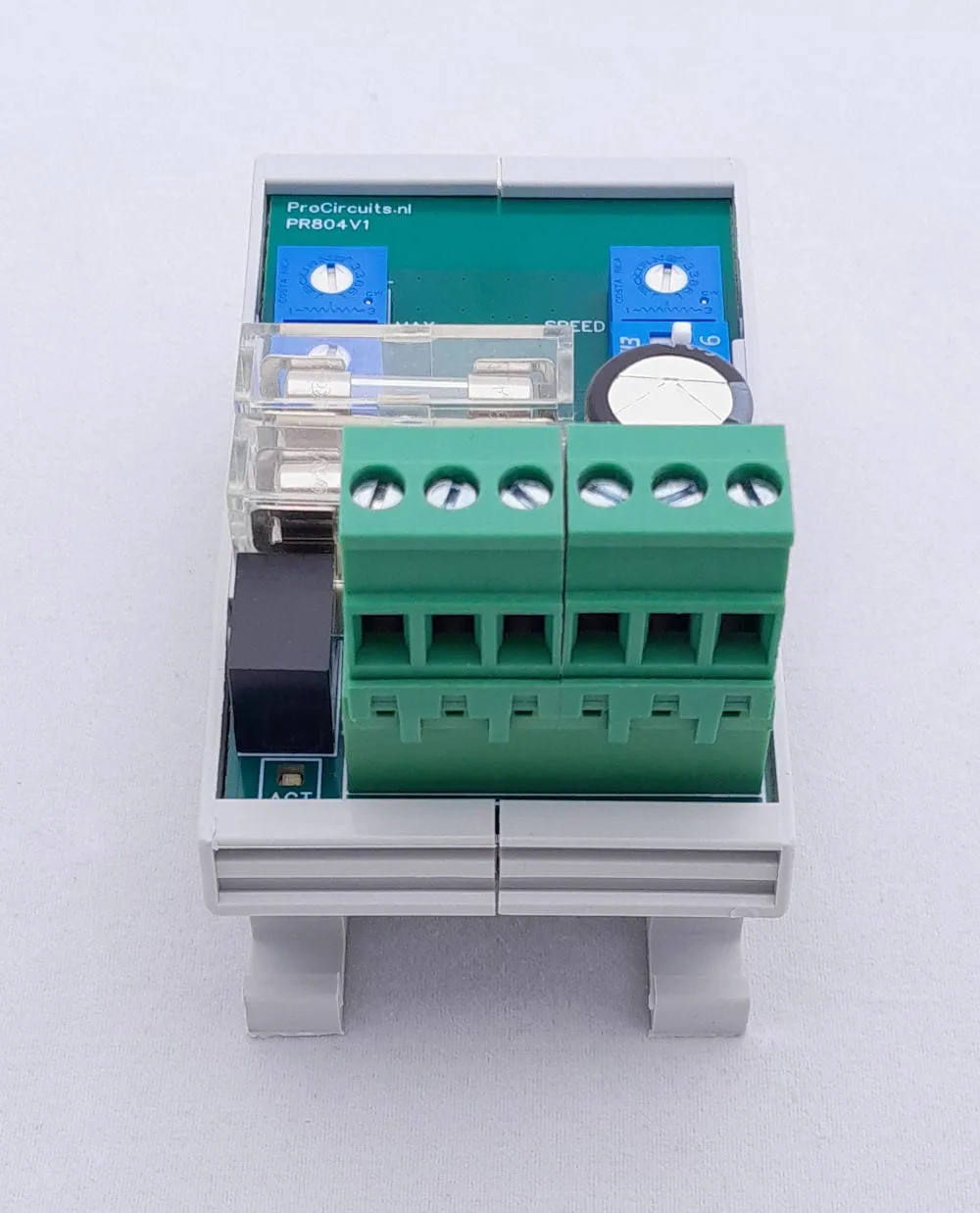

Potmeterdimmer voor LED, in de min geschakeld, grenzen en dimsnelheid instelbaar

Artikelnummer PR804s01Potentiometer-controlled LED dimmer, low-side switched, adjustable limits and dimming speed

De PR804s01 zet de stand van een externe potmeter van 1 kΩ tot 100 kΩ om naar een PWM-uitgang die in de min geschakeld is: de lamp komt tussen klem 1 (voeding plus) en klem 2. Klem 6 (0 V) is ook de gemeenschappelijke massa van de analoge signalen; de module is niet galvanisch gescheiden. Met de trimmers MIN, MAX en SPEED op de print stelt u de ondergrens, de bovengrens en de dimsnelheid van de uitgang in.

  • Voeding 9 tot 30 V DC, voor 12 en 24 V DC-systemen
  • Ingang potmeter van 1 kΩ tot 100 kΩ op klem 3, 4 en 5
  • Uitgang PWM, in de min geschakeld (low side): lamp tussen klem 1 en 2

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Andere uitvoering: PR142x01. De PR142x01 uit de PR142-reeks dimt ook met een potmeter, is eveneens in de min geschakeld en heeft dezelfde klemindeling. De potmeter mag daar 500 Ω tot 100 kΩ zijn en de PWM-frequentie is 122 Hz. Wilt u ondergrens, bovengrens en dimsnelheid zelf instellen, of de dimcurve aanpassen? Kies dan de PR804. Anders volstaat de PR142.

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding9 tot 30 V DC, voor 12 en 24 V DC-systemen
IngangPotmeter van 1 kΩ tot 100 kΩ op klem 3, 4 en 5
UitgangPWM, in de min geschakeld (low side): lamp tussen klem 1 en 2
ScheidingNiet gescheiden: klem 6 (0 V) is ook de gemeenschappelijke massa van de analoge signalen

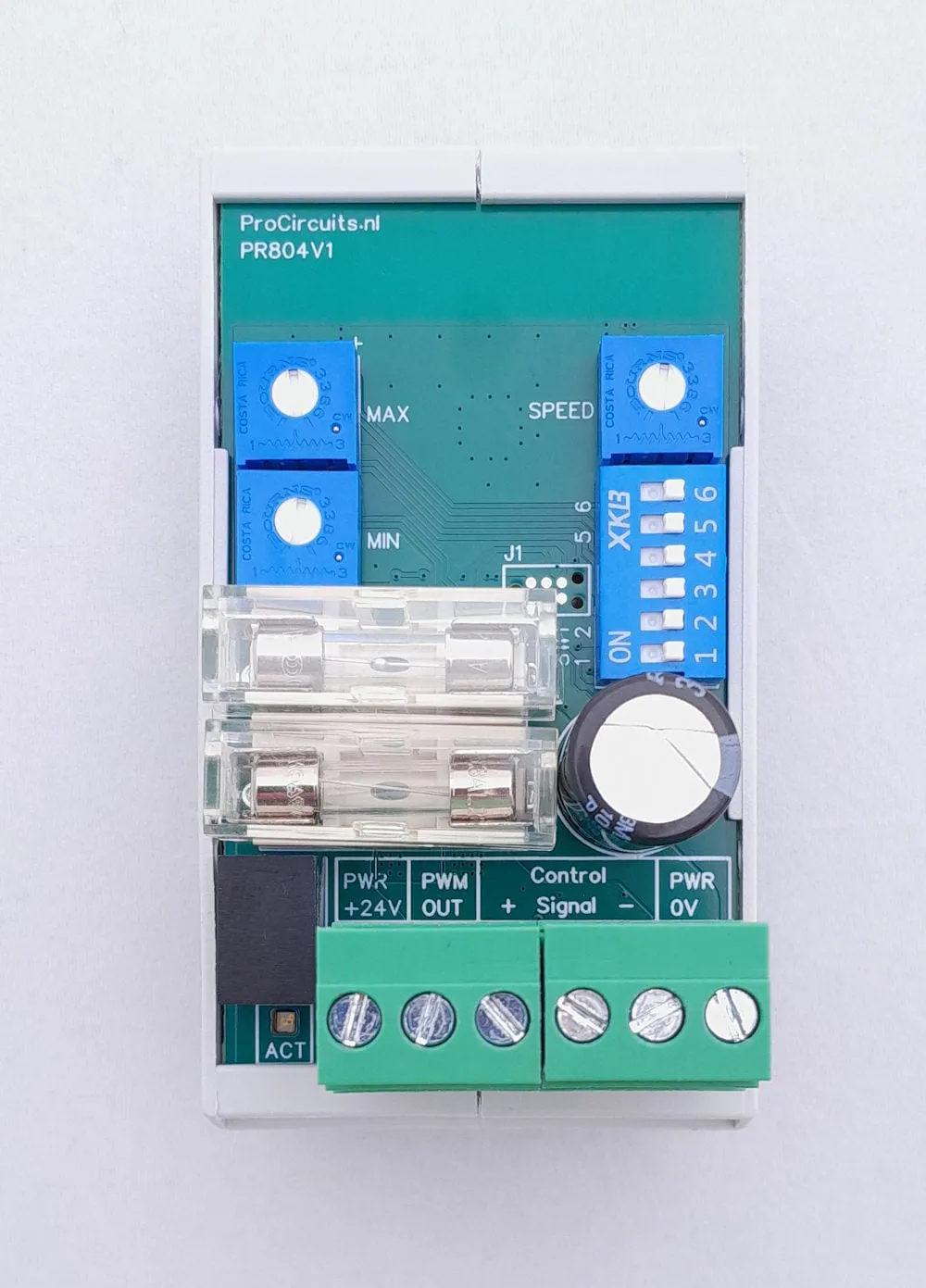

InstellenTrimmers MIN, MAX en SPEED op de print; dimcurve instelbaar
Uitgangsstroommax. 5 A
PWM-frequentie120 Hz
Omgevingstemperatuur0 tot 80 °C
Afmetingen45 x 83 mm met DIN-railbehuizing, 42,5 x 72 mm zonder

Aansluiten

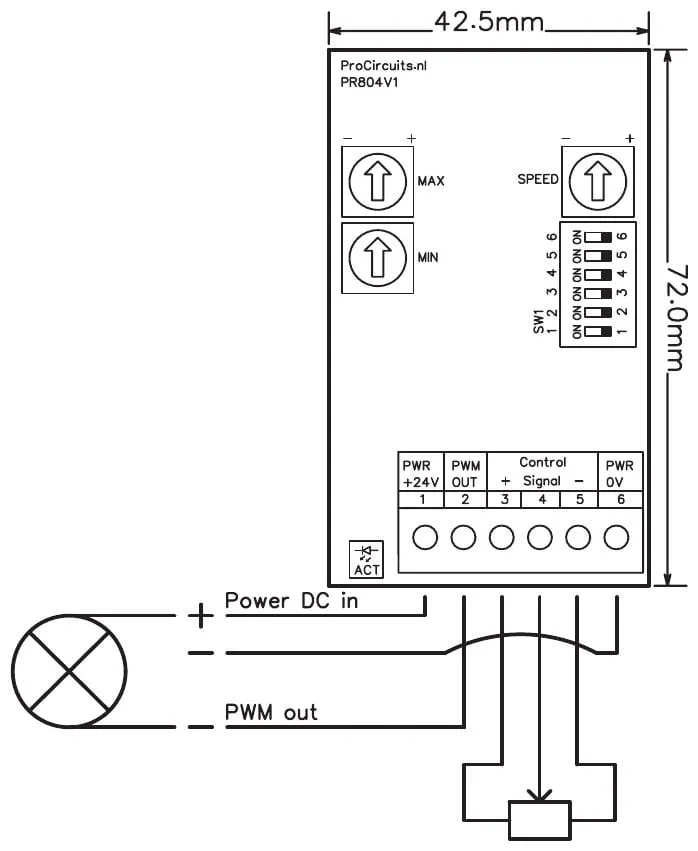

Aansluiten
KlemFunctie
Klem 1Voeding plus en plus van de lamp
Klem 2PWM-uitgang, naar de min van de lamp
Klem 3Potmeter plus
Klem 4Potmeter signaal (loper)
Klem 5Potmeter min
Klem 6Voeding min (0 V), ook gemeenschappelijke massa van de analoge signalen

Datasheet (PDF)PDF, 156 kB

Instellen

  1. Sluit de lamp aan tussen klem 1 en klem 2.
  2. Sluit de potmeter aan op klem 3 (plus), 4 (loper) en 5 (min).
  3. Sluit de voeding aan op klem 1 (plus) en klem 6 (0 V).
  4. Stel met de trimmer MIN de ondergrens van de uitgang in.
  5. Stel met de trimmer MAX de bovengrens van de uitgang in.
  6. Stel met de trimmer SPEED de dimsnelheid in.

Toepassing

  • LED- en halogeenverlichting traploos dimmen met een externe potmeter, in 12 en 24 V DC-systemen

PR804-reeks: dimmers met instelbare grenzen en dimsnelheid

De dimmers van de PR804-reeks zetten een potmeter, een 4-20 mA- of 0-10 V-signaal of een pulscontact om naar een PWM-uitgang voor LED- en halogeenverlichting. Ondergrens, bovengrens en snelheid van de uitgang stelt u in met de potmeters op de module. Ook de dimcurve is instelbaar, zodat LED-verlichting lineair reageert op de bediening. In de min geschakeld (low side) zit de lamp tussen klem 1 en klem 2; in de plus geschakeld (high side) tussen klem 2 en klem 6. Alle uitvoeringen werken op 9 tot 30 V DC, leveren maximaal 5 A bij 120 Hz en zijn geschikt voor een omgevingstemperatuur van 0 tot 80 °C. De behuizing voor de DIN-rail is 45 x 83 mm (print 42,5 x 72 mm). Hebt u galvanische scheiding nodig tussen ingang, uitgang of voeding, neem dan contact met ons op.
