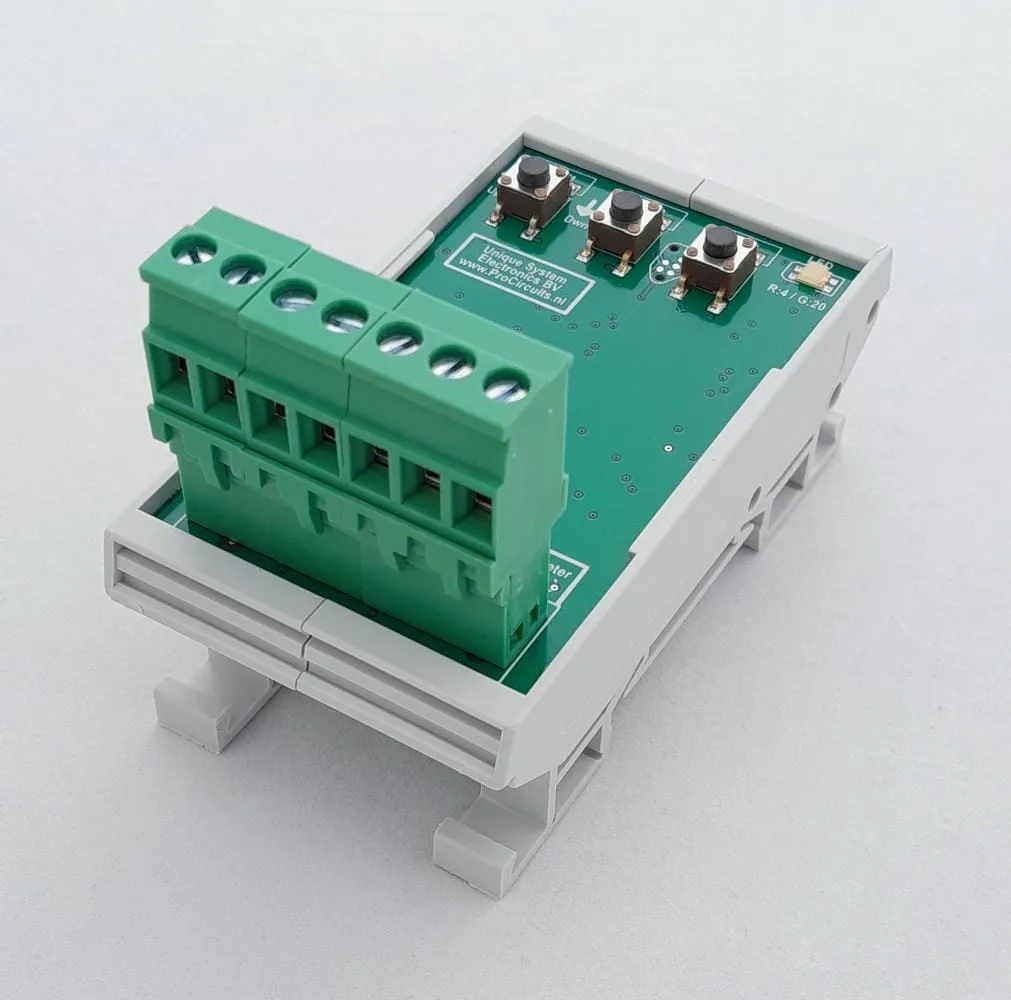

Potmeter naar 0-10 V omvormer, instellen met drukknoppen
Artikelnummer PR100s07Potentiometer to 0-10 V converter, push-button setup
De PR100s07 zet het signaal van een potmeter van 500 Ω tot 100 kΩ om naar een spanning van 0-10 V DC. U kalibreert de uitgang met de drukknoppen: potmeter in de stand voor 10 V, knop indrukken; potmeter in de stand voor 0 V, knop indrukken. Daarna kunt u nog met de hand fijn bijstellen. De uitgang is niet galvanisch gescheiden: de min van de uitgang is intern verbonden met de min van de voeding.
- Voeding 12 en 24 V DC, werkbereik 11 tot 30 V DC
- Ingang potmeter, 500 Ω tot 100 kΩ
- Uitgang 0-10 V DC
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Andere uitvoering: PR181-X067. De PR181-X067 zet ook een potmeter om naar 0-10 V, met een uitgang die galvanisch gescheiden is van ingang en voeding. U stelt hem in via een display; ook de stijg- en daalsnelheid van de uitgang is instelbaar. Voeding 9 tot 30 V DC, omgevingstemperatuur -25 tot 55 °C, niet condenserend. Moeten ingang en uitgang gescheiden zijn, of wilt u via een display instellen? Kies dan de PR181. Anders volstaat de PR100.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 12 en 24 V DC, werkbereik 11 tot 30 V DC |
|---|---|
| Ingang | Potmeter, 500 Ω tot 100 kΩ |
| Uitgang | 0-10 V DC |
| Scheiding | Niet gescheiden: de min van de uitgang (klem 4) is intern verbonden met de min van de voeding (klem 2) |
| Instellen | Drie drukknoppen en een groene led |
| Omgevingstemperatuur | 0 tot 55 °C |
| Afmetingen | Print 43 x 72 mm |
| Montage | DIN-railhouder, standaard meegeleverd |

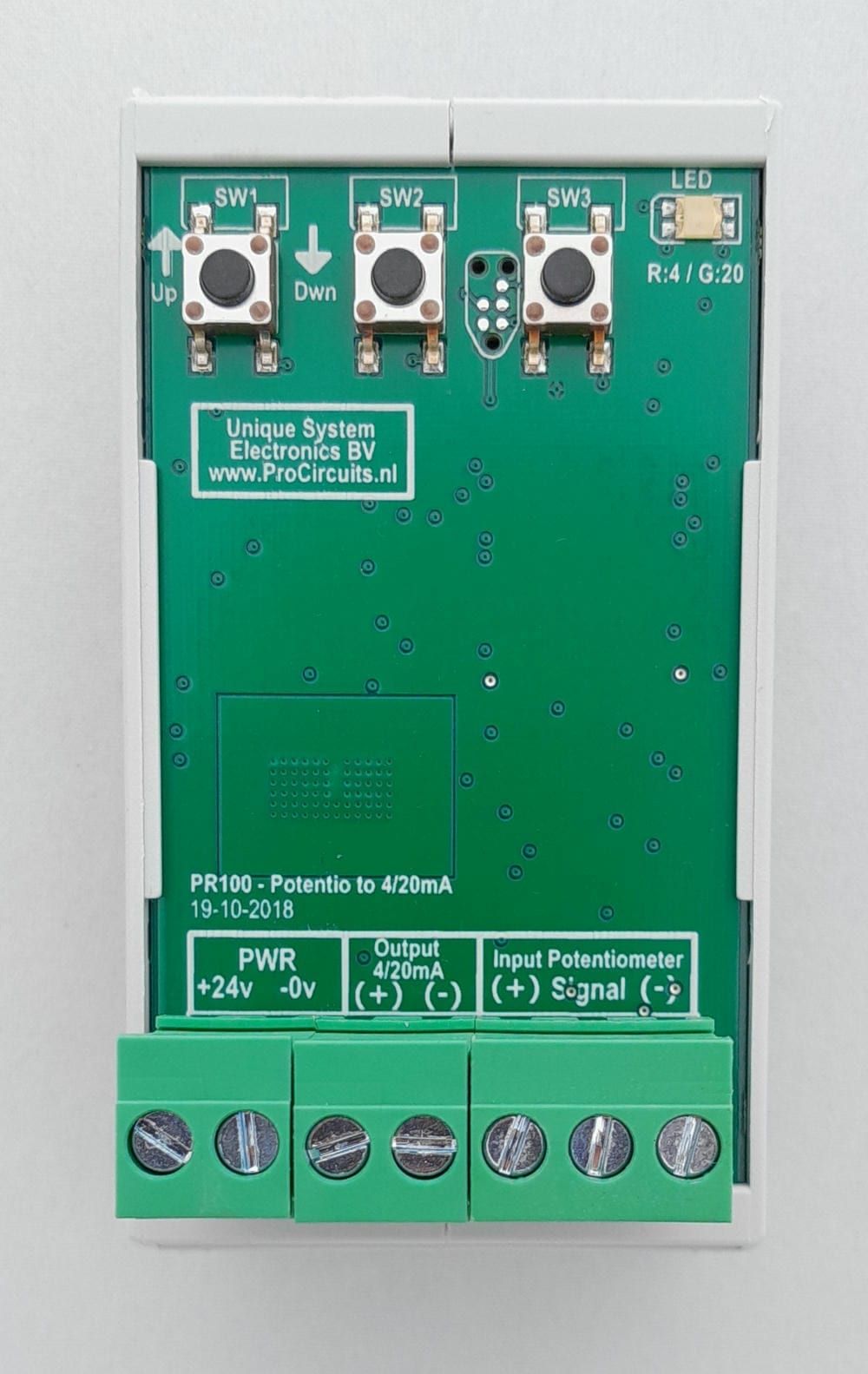

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus, 12 of 24 V DC |
| Klem 2 | Voeding min, ook gemeenschappelijke massa van de analoge signalen |
| Klem 3 | Uitgang 0-10 V (plus) |
| Klem 4 | Uitgang 0-10 V (min), intern verbonden met klem 2 |
| Klem 5 | Potmeter plus |

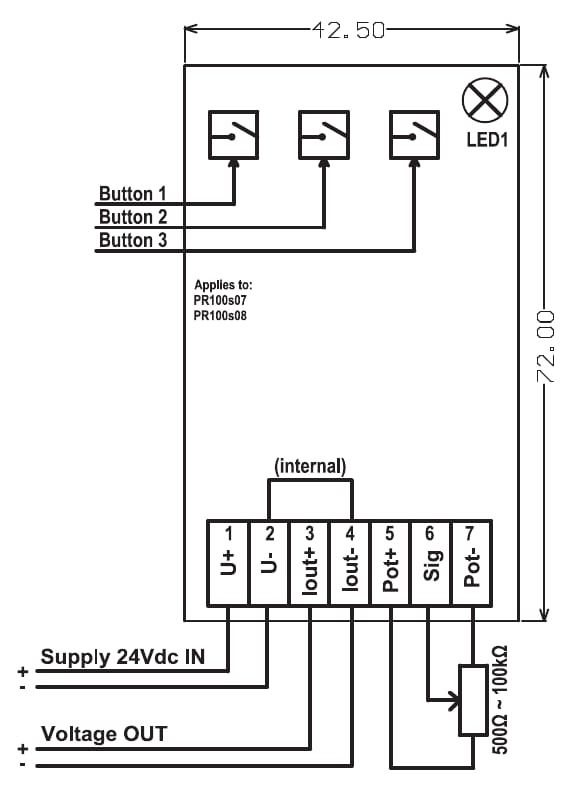

| Klem 6 | Potmeter signaal (loper) |
| Klem 7 | Potmeter min |
Instellen
- Stel de module in bij de eerste aansluiting en elke keer dat u een andere potmeter gebruikt.
- Sluit de potmeter aan op klem 5, 6 en 7, en de uitgang op klem 3 en 4.
- Zet 12 of 24 V DC op klem 1 en 2. De groene led brandt continu.
- Houd knop 3 vier seconden ingedrukt. De led knippert groen: de module staat in de programmeerstand.
- Draai de potmeter naar de maximale waarde en houd knop 2 vier seconden ingedrukt. De led knippert twee seconden snel: 10 V is vastgelegd.
- Draai de potmeter naar de minimale waarde en houd knop 1 vier seconden ingedrukt. De led knippert twee seconden snel: 0 V is vastgelegd.
- Houd knop 3 opnieuw vier seconden ingedrukt om op te slaan. De led knippert twee seconden snel en brandt daarna continu groen. De module is klaar voor gebruik.
- Terug naar de fabrieksinstellingen: haal de voeding eraf, houd knop 2 ingedrukt en sluit de voeding weer aan. Knippert de groene led kort en snel, dan is de module hersteld.
Toepassing
- Een 0-10 V-signaal maken uit een potmeter, bijvoorbeeld voor analoge bediening of regeling

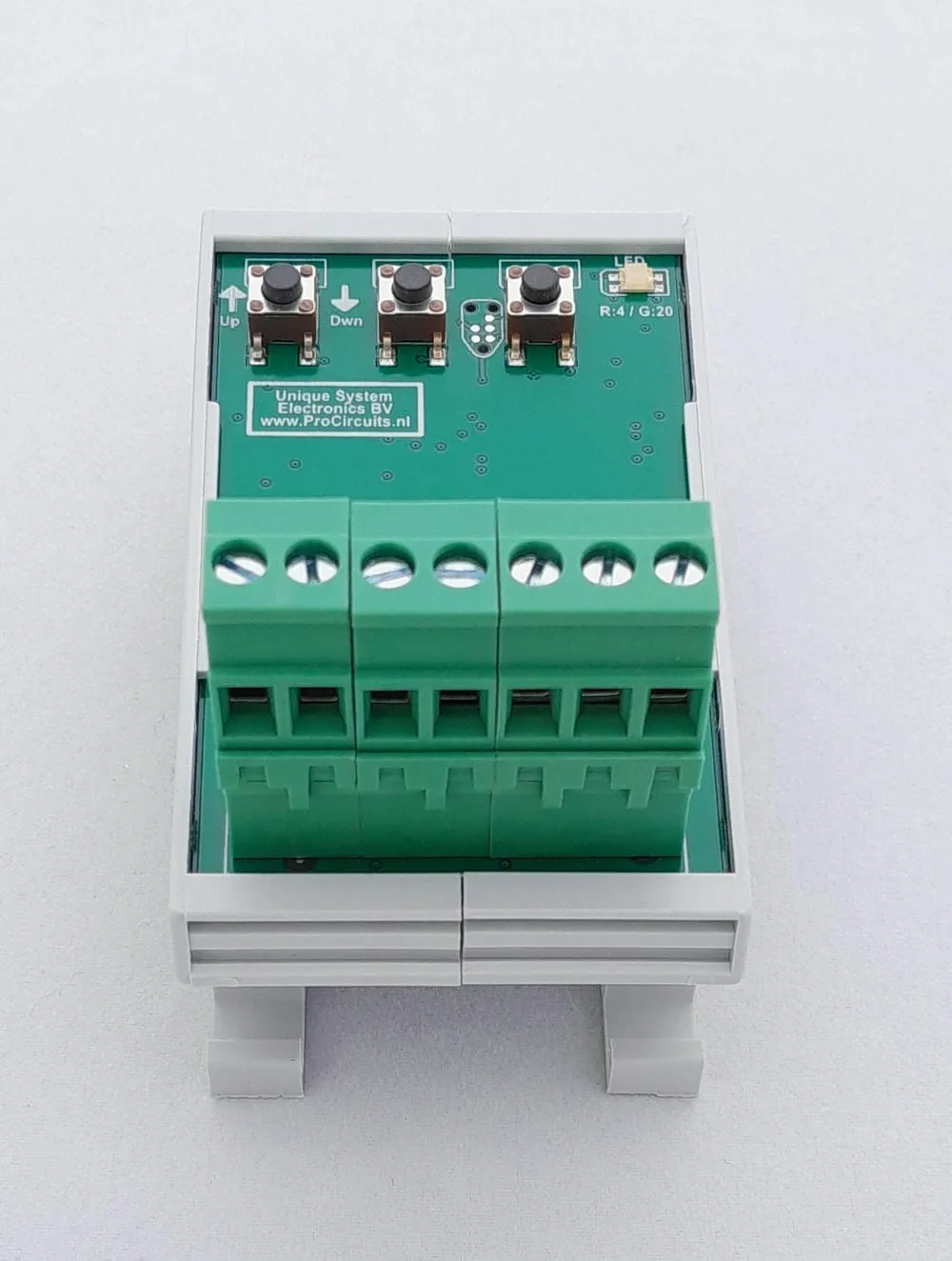

PR100-reeks: omvormers, instellen met drukknoppen
De omvormers van de PR100-reeks stelt u in met drie drukknoppen en een groene led op de module. Met knop 3 zet u de module in de programmeerstand, met knop 2 legt u de waarde voor het maximum vast en met knop 1 die voor het minimum; met knop 3 slaat u op. Daarna kunt u de uitgang nog handmatig fijn bijstellen. Alle uitvoeringen werken op 12 en 24 V DC, werkbereik 11 tot 30 V DC, bij een omgevingstemperatuur van 0 tot 55 °C; de print is 43 x 72 mm en een DIN-railhouder wordt standaard meegeleverd. De min van de uitgang is intern verbonden met de min van de voeding: de PR100 is niet galvanisch gescheiden. Terug naar de fabrieksinstellingen: haal de voeding eraf, houd knop 2 ingedrukt en sluit de voeding weer aan.
Moeten ingang en uitgang gescheiden zijn, of wilt u via een display instellen? Kies dan een module uit de PR181-reeks: die stelt u in via een display, werkt op 9 tot 30 V DC en heeft een galvanisch gescheiden uitgang en een instelbare stijg- en daalsnelheid. Waar een PR181 voor dezelfde omzetting bestaat, staat die bij het product onder Andere uitvoering.
