Joystick met middenstand naar 4-20 mA signaalomvormer, galvanisch gescheiden, met display
Artikelnummer PR181-X046Centre-position joystick to 4-20 mA signal conditioner, isolated, with display
De PR181-X046 zet een joystick of potmeter met middenstand om naar een 4-20 mA-signaal. Bij levering geeft de uitgang 4 mA in de middenstand en 20 mA in de uiterste stand links en rechts. De linker-, midden- en rechterstand, de dode zone rond het midden en de grenzen van de uitgang stelt u in via het display. Een instelbare wachttijd in de neutraalstand voorkomt dat de sturing direct van vooruit naar achteruit gaat, zodat koppeling en motor geen klappen krijgen.
- Voeding 9 tot 30 V DC
- Ingang joystick of potmeter met middenstand op klem 3, 4 en 5
- Uitgang 4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | Joystick of potmeter met middenstand op klem 3, 4 en 5 |
| Uitgang | 4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar |
| Scheiding | Uitgang galvanisch gescheiden van ingang en voeding |
| Instellen | Display met knoppen UP, OK en DOWN |
| Stijg- en daalsnelheid | Instelbaar via het display |
| Middenstand | Dode zone en wachttijd in de neutraalstand instelbaar via het display |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder |
| Fabrieksinstelling | Joystick links = 20 mA, midden = 4 mA, rechts = 20 mA |

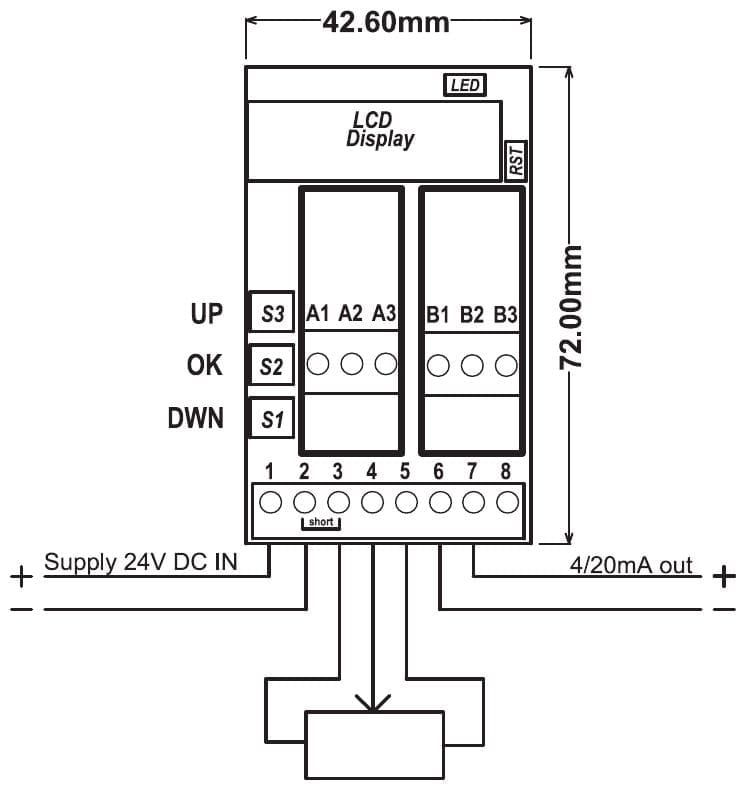

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Joystick min, intern verbonden met klem 2 |
| Klem 4 | Joystick signaal (loper) |
| Klem 5 | Joystick plus |
| Klem 6 | Gescheiden massa van de uitgang |
| Klem 7 | Gescheiden uitgang 4-20 mA (plus) |
| Klem 8 | Niet in gebruik |
Instellen
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng de joystick in de laagste stand. Kies in het menu JoySet-L, druk op OK, kies YES en druk nogmaals op OK.
- Breng de joystick in de hoogste stand. Kies JoySet-R, druk op OK, kies YES en druk nogmaals op OK.
- Breng de joystick in de middenstand. Kies JoySet-M, druk op OK, kies YES en druk nogmaals op OK.
- Stel de ondergrens van de uitgang in met Output min: pas de waarde aan met UP en DOWN en bevestig met OK.
- Stel de bovengrens van de uitgang op dezelfde manier in met Output max.
- Stel zo nodig de stijg- en daalsnelheid in met Ramp-Up en Ramp-Down, en de wachttijd in de neutraalstand met N-delay.
- Fijn afstellen: Joy-Left, Joy-Mid en Joy-Right stellen de drie standen fijn af; Joy-hyst bepaalt de dode zone rond de middenstand (hoe hoger de waarde, hoe groter de dode zone). Met Zero in = Zero out op 1 geeft de uitgang 0 mA in de neutraalstand; op 0 volgt de uitgang de waarde van Output min.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Joystickbediening met middenstand
- Gashendels met neutraalstand
- Bediening van (hydraulische) kleppen
- Koppeling en motor beschermen bij omschakelen van vooruit naar achteruit
- Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
