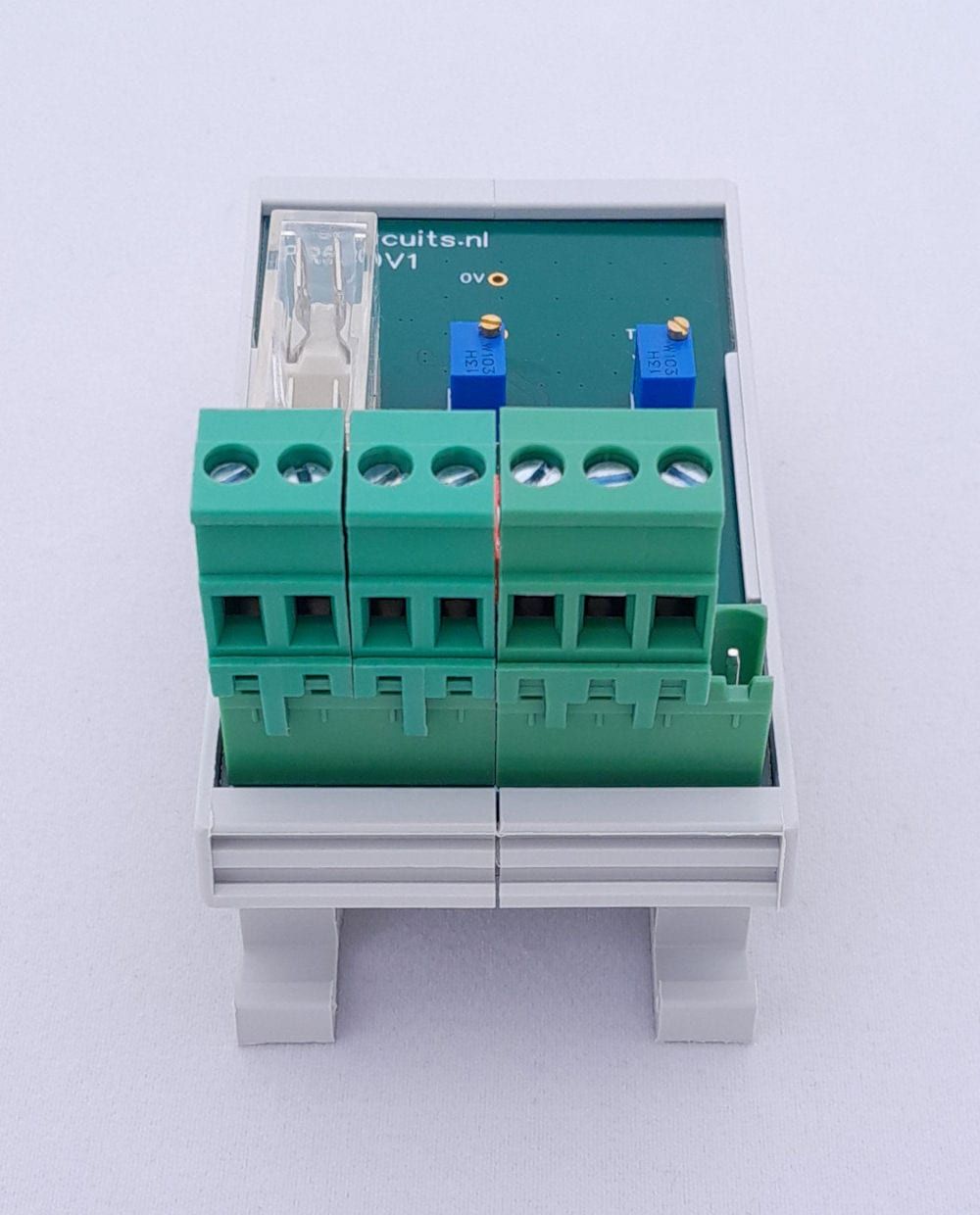

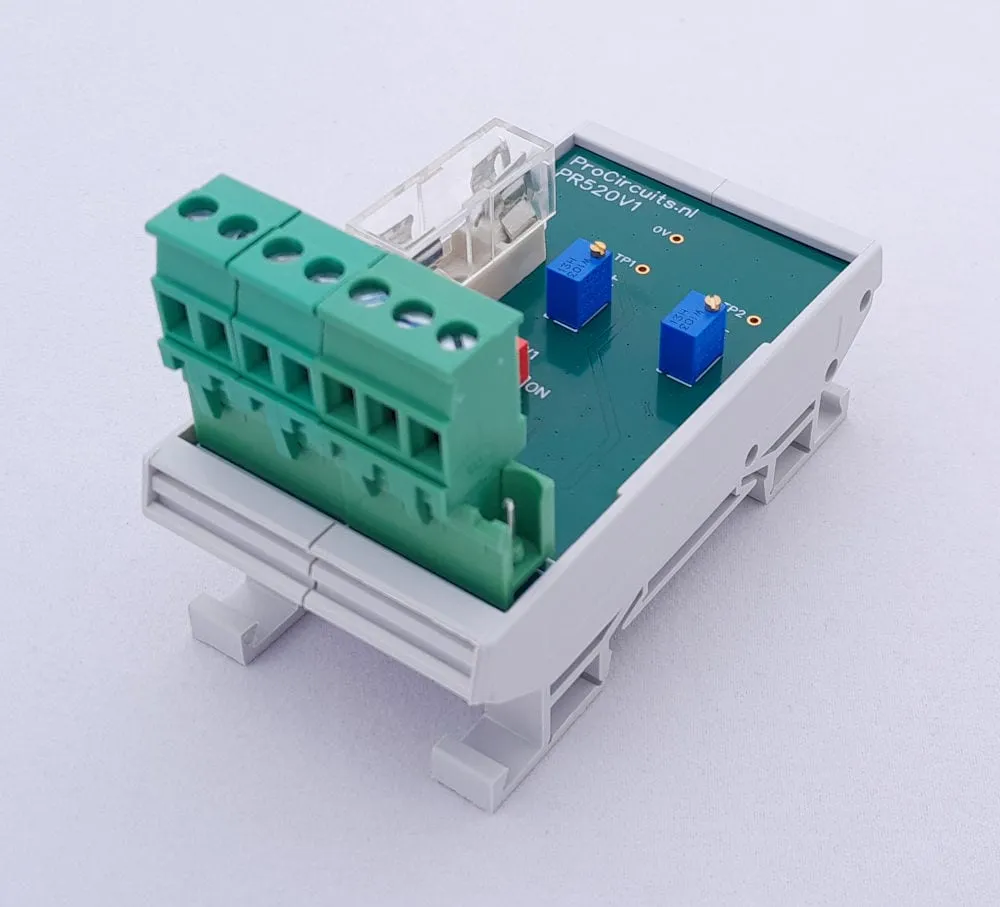

Potmeterversterker met instelbare boven- en ondergrens
Artikelnummer PR520-X001Potentiometer amplifier with adjustable upper and lower limit
Potmeters van bedieningshendels en joysticks zitten vaak tussen 0 en 5 V. Met de PR520-X001 past u dat bereik aan als het apparaat dat de potmeter inleest daar zelf geen instelling voor heeft. De module voedt de potmeter met een boven- en ondergrens die u elk met een trimmer instelt van 0 tot 7 V, bijvoorbeeld 1-5 V of 0,5-3 V, en geeft het versterkte potmetersignaal door op de uitgang. Voeding, ingang en uitgang zijn niet galvanisch gescheiden.
- Voeding 14 tot 32 V DC
- Ingang potmeter, 1 kΩ tot 100 kΩ, op klem 5, 6 en 7
- Uitgang versterkt potmetersignaal op klem 3; belasting min. 1 kΩ, max. 200 pF
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 14 tot 32 V DC |
|---|---|
| Ingang | Potmeter, 1 kΩ tot 100 kΩ, op klem 5, 6 en 7 |
| Uitgang | Versterkt potmetersignaal op klem 3; belasting min. 1 kΩ, max. 200 pF |
| Scheiding | Niet gescheiden: voeding, ingang en uitgang zijn niet galvanisch gescheiden; klem 4 is intern verbonden met klem 2 |
| Instellen | Trimmers V+ adj (bovengrens) en V- adj (ondergrens) |
| Potmetervoeding | Boven- en ondergrens elk instelbaar van 0 tot 7 V; de ondergrens is nooit hoger dan de bovengrens |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,5 x 72 mm zonder |

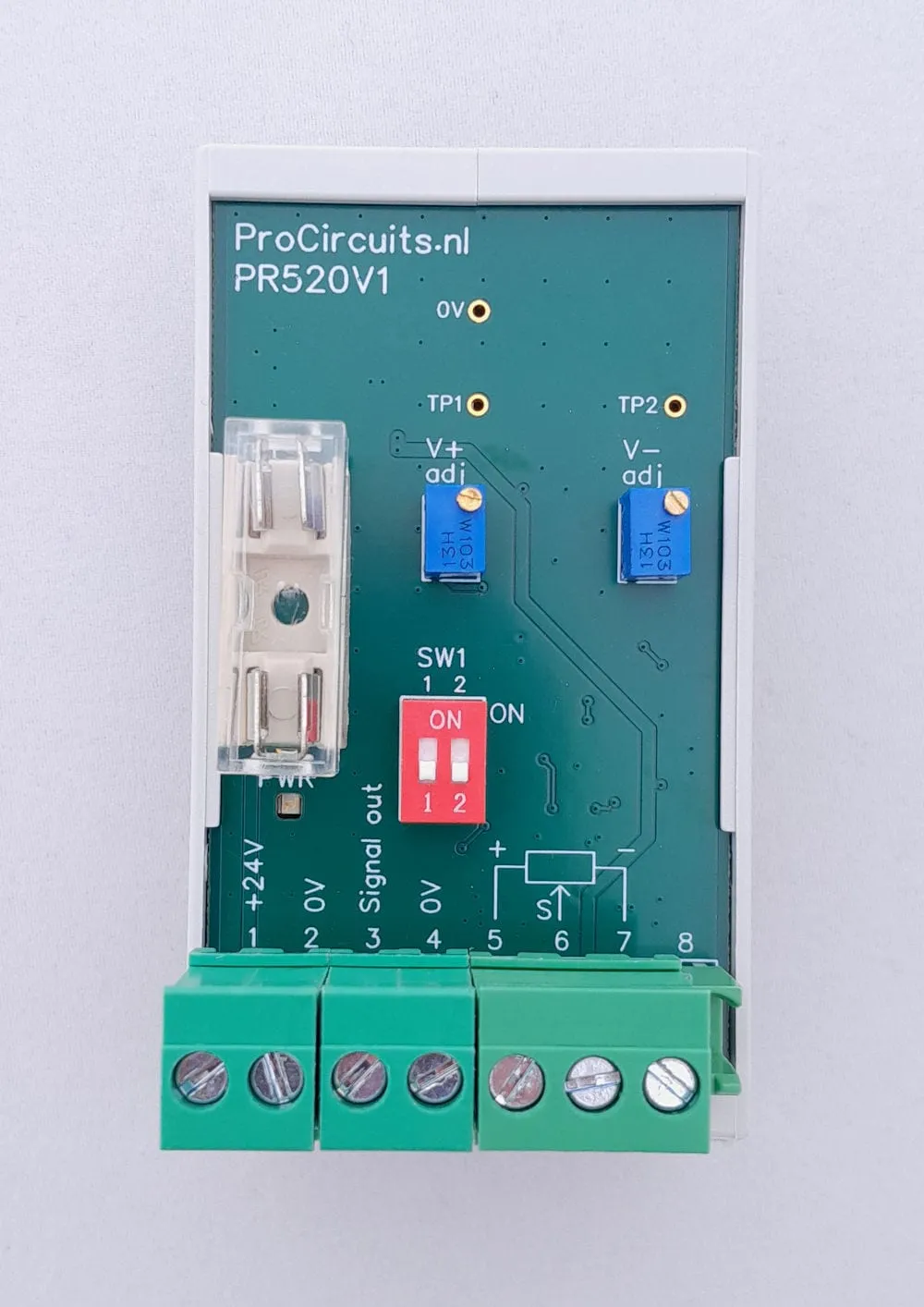

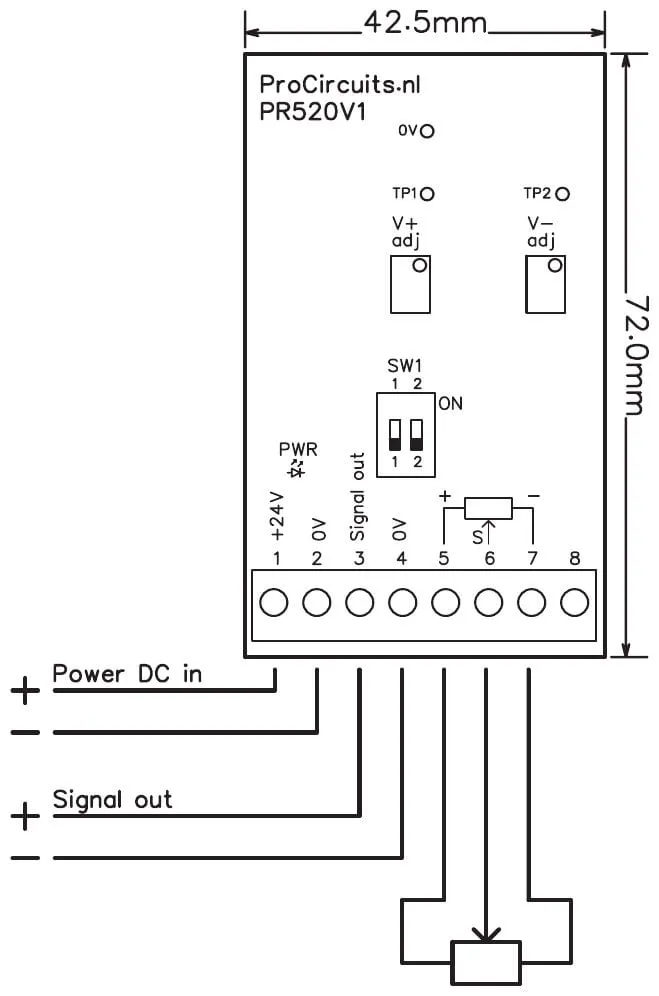

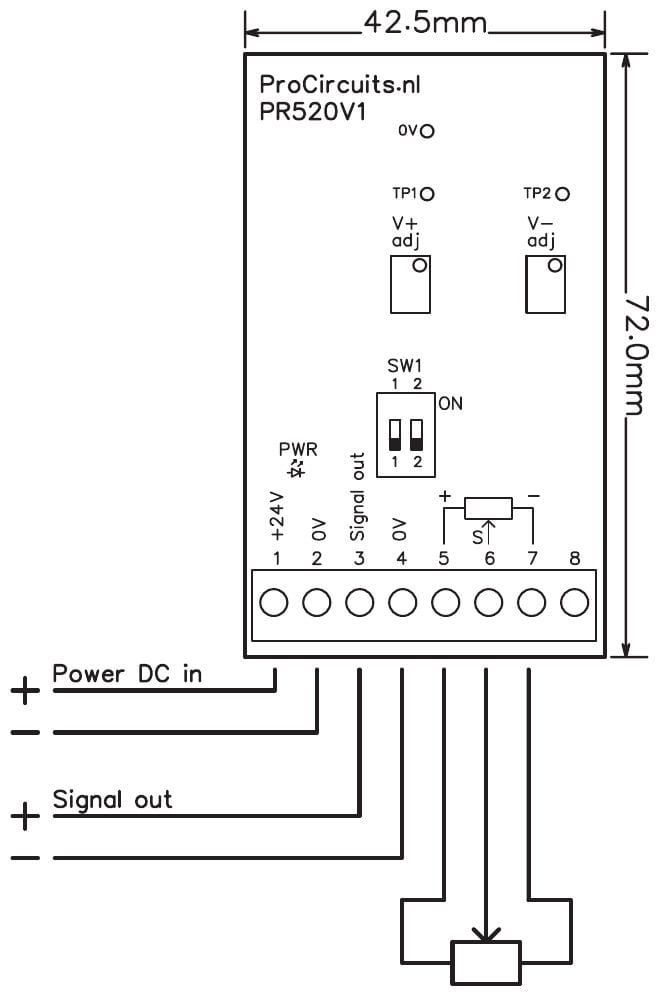

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus, +24 V |
| Klem 2 | Voeding 0 V |
| Klem 3 | Signaaluitgang (plus) |
| Klem 4 | Signaaluitgang 0 V, intern verbonden met klem 2 |
| Klem 5 | Potmeter plus (bovengrens) |
| Klem 6 | Potmeter signaal (loper) |
| Klem 7 | Potmeter min (ondergrens) |
| Klem 8 | Niet in gebruik |
Instellen
- Sluit de potmeter aan op klem 5, 6 en 7, en de signaaluitgang op klem 3 en 4.
- Zet de voeding op klem 1 (plus) en klem 2 (0 V).
- Stel de bovengrens in met de trimmer V+ adj: met de klok mee verhoogt u de bovengrens. Meet de spanning op klem 5, met klem 2 als 0 V.
- Stel de ondergrens in met de trimmer V- adj: met de klok mee verhoogt u de ondergrens. Meet de spanning op klem 7, met klem 2 als 0 V. De ondergrens kan nooit hoger zijn dan de bovengrens.
Toepassing
- Het bereik van een potmeter in een bedieningshendel of joystick aanpassen
- De maximale snelheid van een motor beperken
- Het minimale uitgangssignaal van een signaalomvormer verhogen
