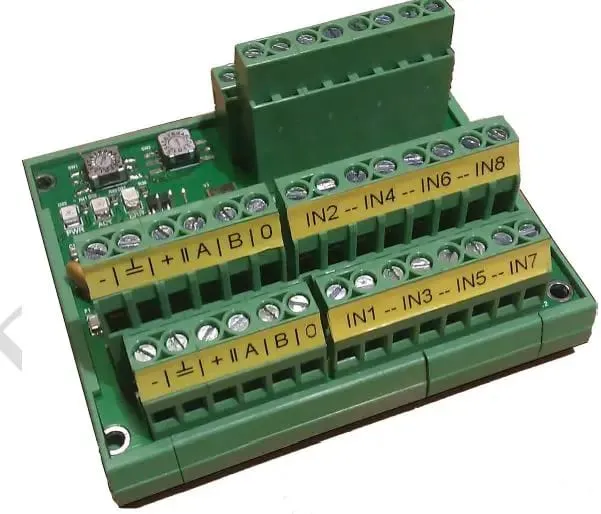

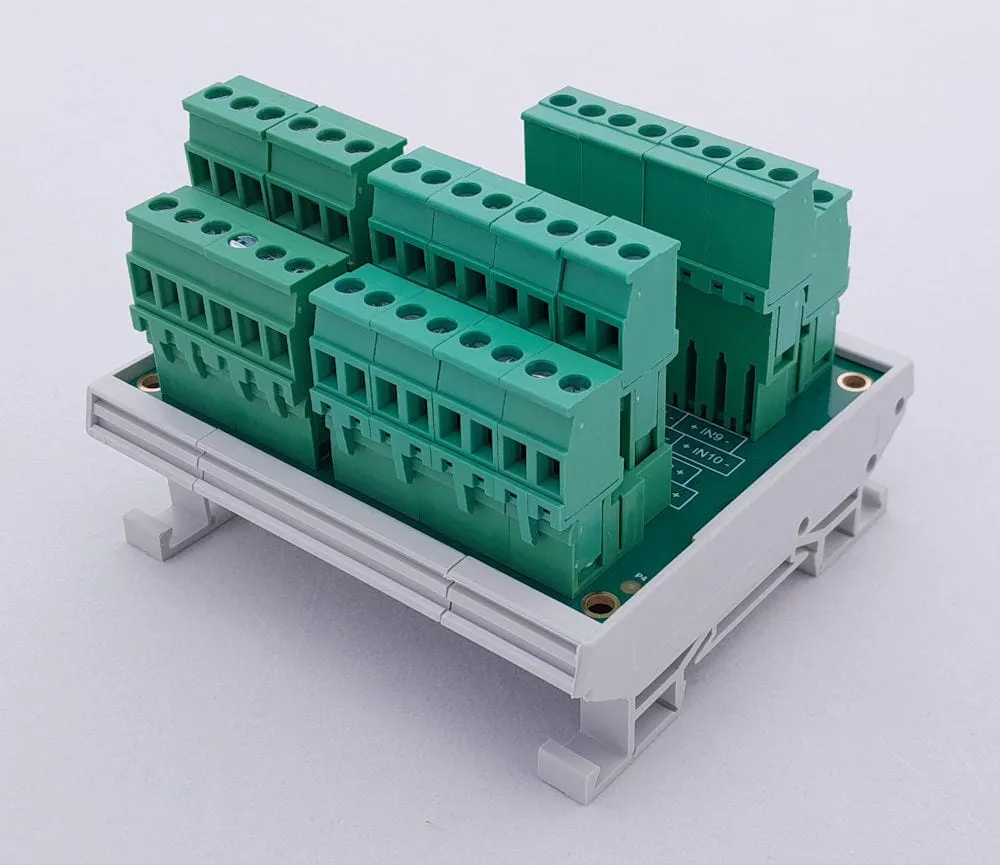

PR131-module in DIN-railbehuizing, schuin van voren

16 analoge of digitale ingangen naar Modbus RTU (RS485)

Artikelnummer PR131s0116 analogue or digital inputs to Modbus RTU (RS485)

De PR131s01 is de algemene uitvoering van de PR131. De 16 ingangen zijn geschikt voor analoge signalen (0-10 V, 4-20 mA, 0-30 V, weerstanden en potmeters) en voor aan/uit-signalen van schakelaars en sensoren. Voeding en RS485 hebben elk twee klemmenblokken, zodat u meerdere modules doorlust. De ERR-led meldt een communicatiefout en gaat vanzelf uit zodra de communicatie herstelt.

  • Voeding 10 tot 31 V DC
  • Ingang 16 ingangen: 0-10 V, 4-20 mA, 0-30 V, weerstand, potmeter of aan/uit-signaal
  • Uitgang modbus RTU over RS485, functiecodes 3 (holding registers) en 4 (input registers); optioneel Modbus TCP via Ethernet

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding10 tot 31 V DC
Ingang16 ingangen: 0-10 V, 4-20 mA, 0-30 V, weerstand, potmeter of aan/uit-signaal
UitgangModbus RTU over RS485, functiecodes 3 (holding registers) en 4 (input registers); optioneel Modbus TCP via Ethernet

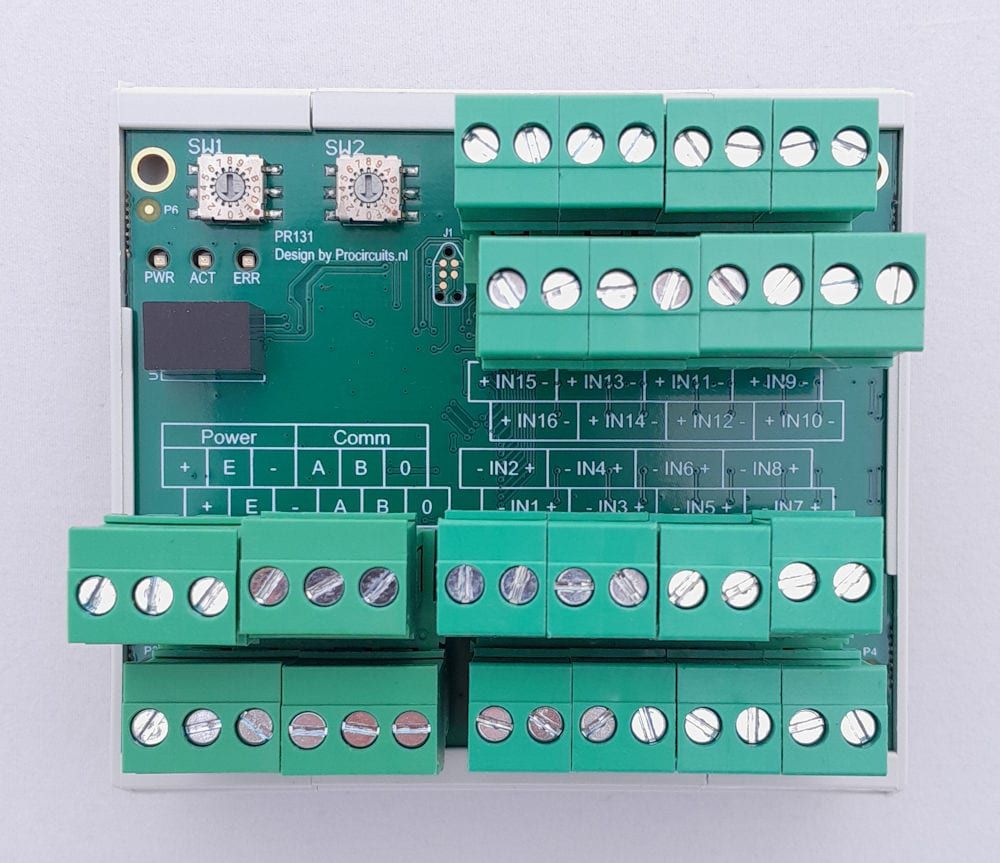

InstellenSlave-adres met twee draaischakelaars (SW1 en SW2)
BeveiligingTegen ompoling en overspanning op ingangen en voeding; zekeringen
IndicatieLeds PWR (voeding), ACT (communicatie) en ERR (communicatiefout)
Omgevingstemperatuur0 tot 55 °C, niet condenserend

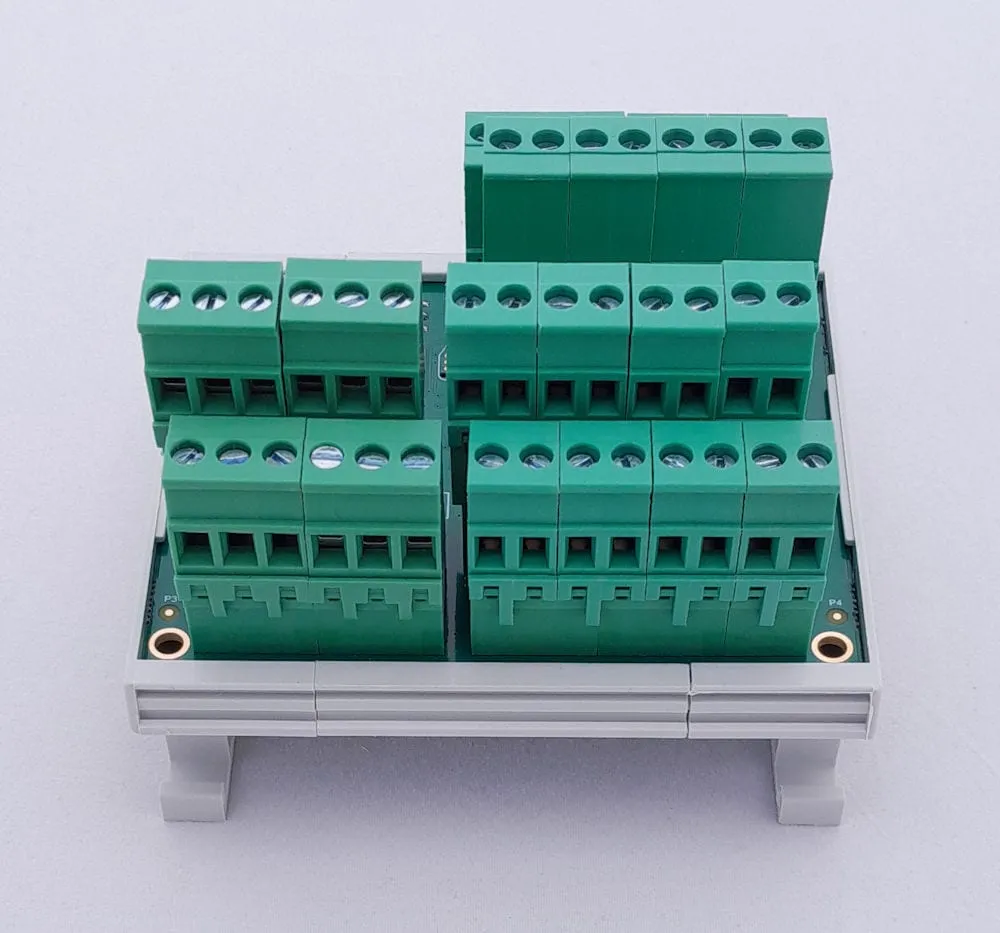

MontageDIN-rail; voeding en RS485 door te lussen

Aansluiten

Aansluiten
KlemFunctie
Klem Power +Voeding plus
Klem Power EAarde
Klem Power -Voeding min
Klem Comm ARS485 A
Klem Comm BRS485 B
Klem Comm 0RS485 0 V
Klem IN1 – IN16Ingangen 1 tot 16, per ingang een plus- en een minklem

Datasheet (PDF)PDF, 119 kB

Instellen

  1. Sluit voeding, RS485 en de ingangen aan volgens de opdruk op de module.
  2. Stel het slave-adres in met de draaischakelaars SW1 en SW2.
  3. Zet de voeding aan: PWR brandt, ACT toont communicatie en ERR een communicatiefout.

Toepassing

  • Analoge en digitale sensoren uitlezen in de industriële automatisering
  • Schakelaars en sensoren in het stuurhuis uitlezen
  • Waterkwaliteit bewaken met sensoren van 4-20 mA en 0-10 V
  • De status van pompen en ventielen bewaken
  • CO2-, temperatuur- en vochtsensoren in gebouwen uitlezen

PR131: 16 ingangen naar Modbus RTU

De PR131 leest 16 ingangen uit en geeft de waarden door via Modbus RTU over RS485 (functiecodes 3 en 4). Het slave-adres stelt u in met twee draaischakelaars. Leds tonen voeding (PWR), communicatie (ACT) en fouten (ERR). De module is beveiligd tegen ompoling en overspanning en heeft zekeringen. Voeding 10 tot 31 V DC, omgevingstemperatuur 0 tot 55 °C, montage op de DIN-rail. Een uitvoering met Modbus TCP via Ethernet is optioneel.

De PR131s01 is de algemene uitvoering voor analoge en digitale signalen: 0-10 V, 4-20 mA, 0-30 V, weerstanden, potmeters en contacten. De PR131s02 is ingericht om knoppen van handbrandmelders uit te lezen, met melding van kabelbreuk en kortsluiting; hij is geen gecertificeerd onderdeel van een brandmeldinstallatie.

Meer over de PR131-reeks

Past het net niet?

Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan.

Over maatwerk

Vraag over aansluiten?

U spreekt direct met de ontwikkelaar. Bel of app Willem op 06 45 77 55 93.
