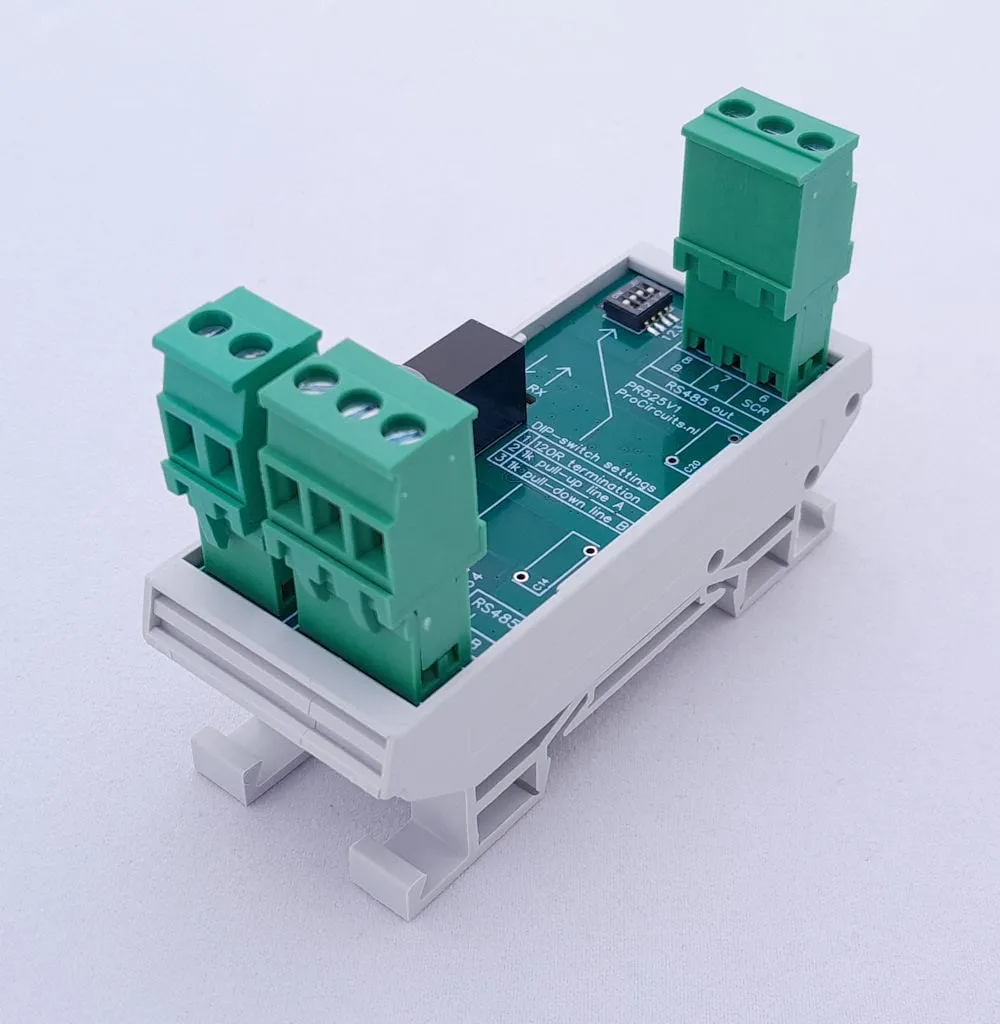

RS485-scheider en -versterker voor Modbus, galvanisch gescheiden
Artikelnummer PR525x001RS485 isolator and repeater for Modbus
Met deze scheider en versterker onderbreekt u aardlussen in een RS485- of Modbus-netwerk. Op de juiste plekken geplaatst maakt hij langere kabels of hogere datasnelheden mogelijk. Ingang en uitgang zijn galvanisch gescheiden van elkaar en van de voeding, die 12 of 24 V DC mag zijn. De afsluitweerstand en de pull-up- en pull-downweerstanden schakelt u per kant in met DIP-schakelaars.
- Voeding 9 tot 30 V DC, voor 12 en 24 V-systemen
- Ingang RS485 (A, B en afscherming)
- Uitgang RS485 (A, B en afscherming), versterkt
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC, voor 12 en 24 V-systemen |
|---|---|
| Ingang | RS485 (A, B en afscherming) |
| Uitgang | RS485 (A, B en afscherming), versterkt |
| Scheiding | Ingang, uitgang en voeding galvanisch van elkaar gescheiden |
| Instellen | DIP-schakelaars SW1 (ingang) en SW2 (uitgang): afsluitweerstand 120 Ω, pull-up 1 kΩ naar 5 V op lijn A, pull-down 1 kΩ naar 0 V op lijn B |
| Baudrate | max. 500.000 baud |

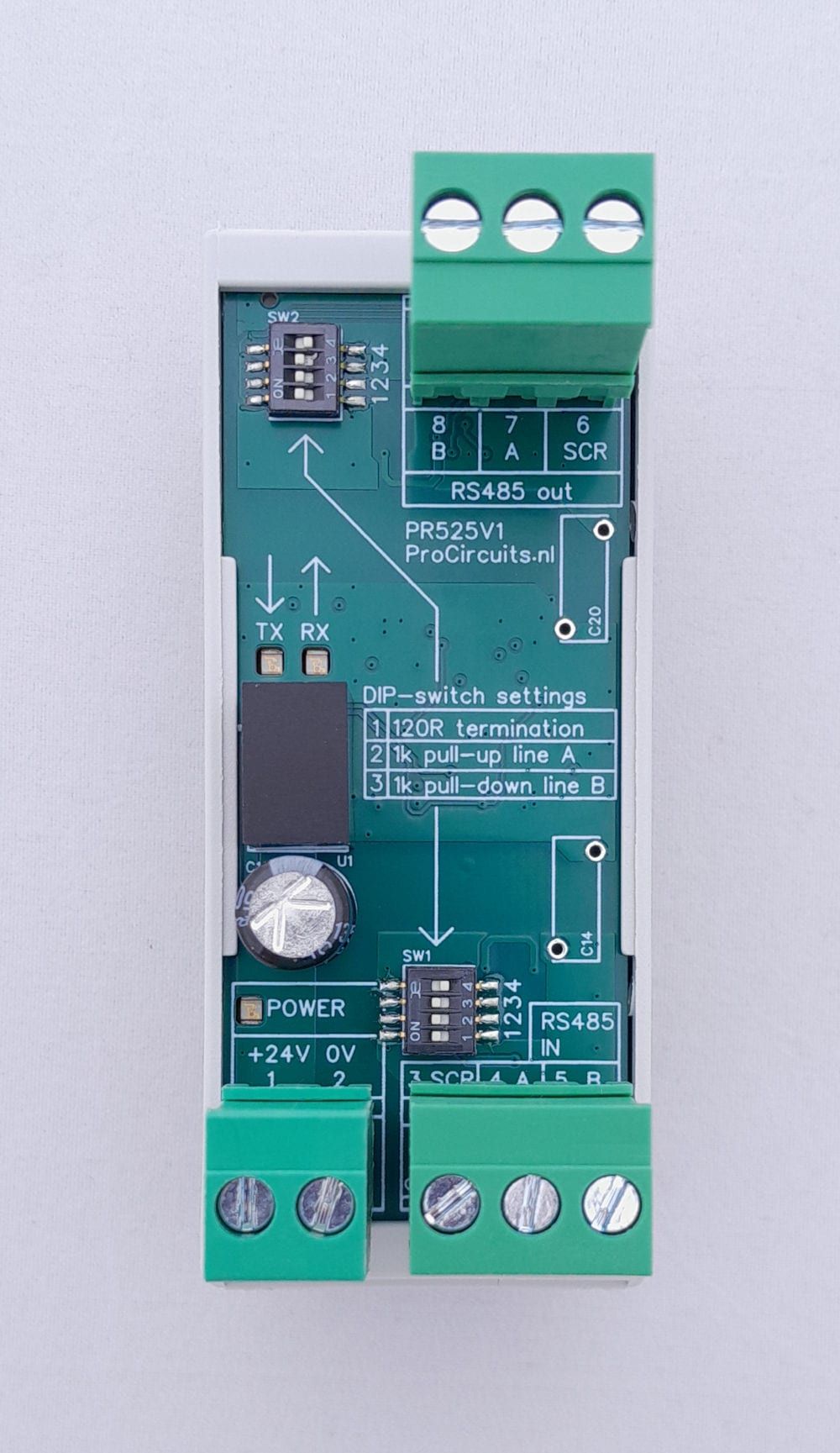

| Indicatie | Leds POWER, TX en RX |

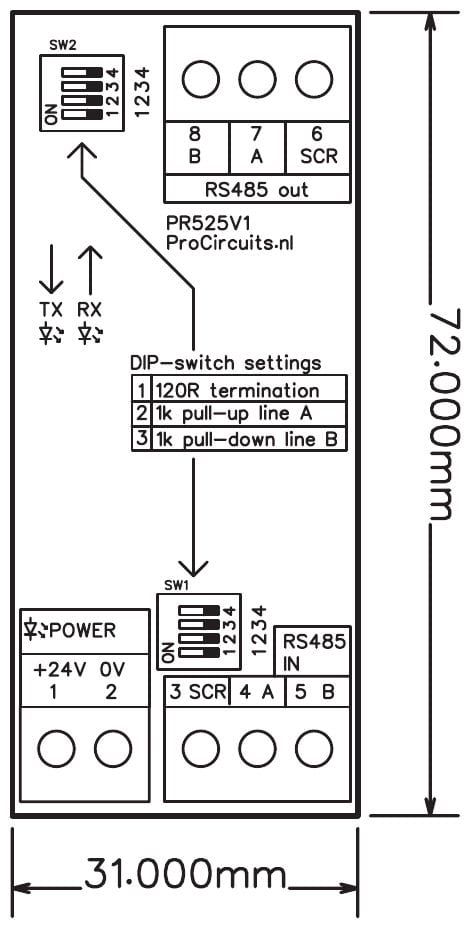

| Afmetingen | 34 x 83 mm met DIN-railbehuizing, 31 x 72 mm zonder |
| Montage | DIN-rail |

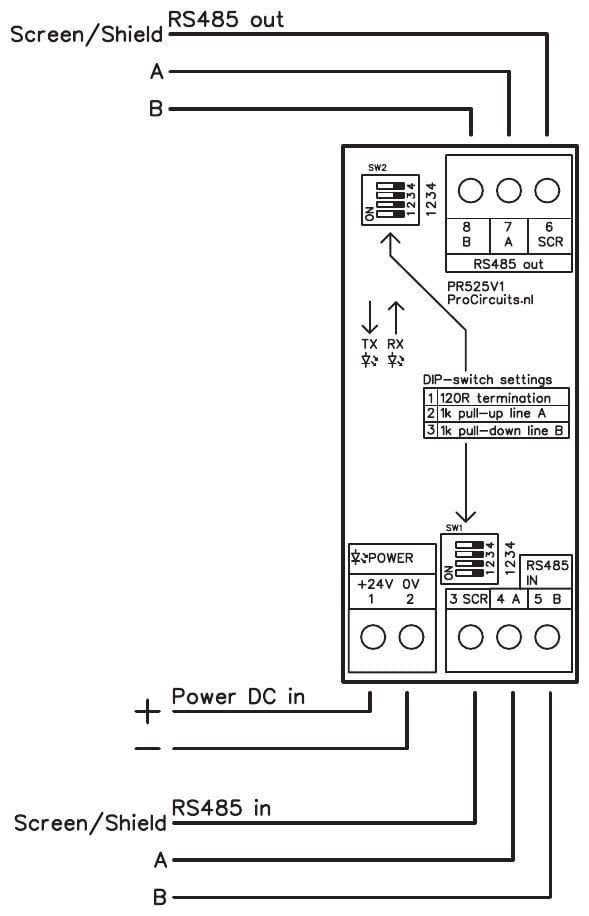

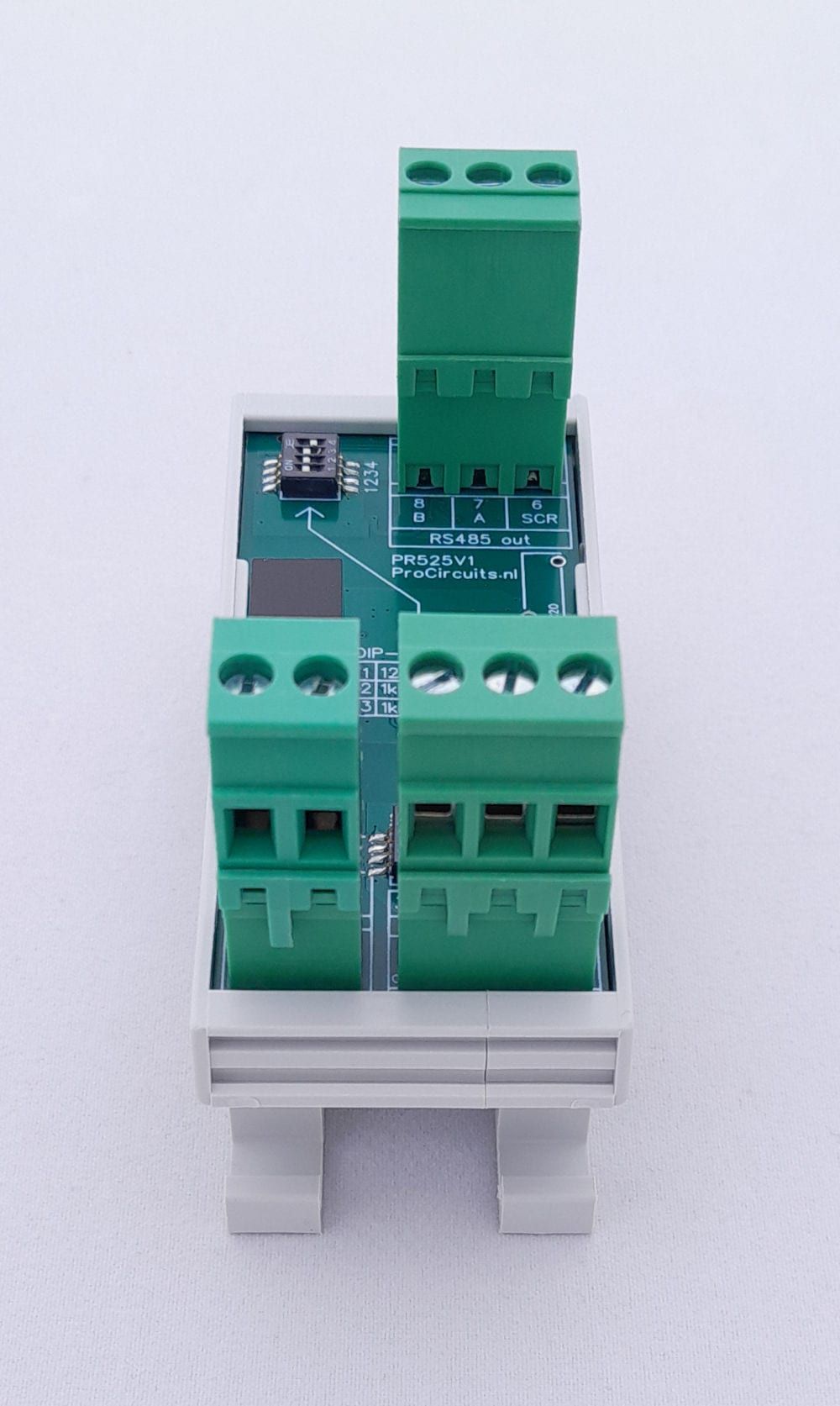

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding 0 V |
| Klem 3 | Afscherming van de inkomende RS485-kabel (SCR) |
| Klem 4 | Inkomende RS485, signaal A |
| Klem 5 | Inkomende RS485, signaal B |
| Klem 6 | Afscherming van de uitgaande RS485-kabel (SCR) |
| Klem 7 | Uitgaande RS485, signaal A |
| Klem 8 | Uitgaande RS485, signaal B |
Instellen
- Sluit de afscherming van zowel de inkomende als de uitgaande RS485-kabel aan op klem 3 en 6; zonder die aansluiting werkt het netwerk niet goed.
- Zit de module aan een uiteinde van de bekabeling, zet dan aan die kant schakelaar 1 aan (SW1-1 voor de ingang, SW2-1 voor de uitgang): die legt 120 Ω tussen A en B. Het netwerk moet aan beide uiteinden zo afgesloten zijn.
- Zet schakelaar 2 en 3 aan (pull-up 1 kΩ van lijn A naar 5 V, pull-down 1 kΩ van lijn B naar 0 V), zodat de datalijnen nooit op een onbepaald niveau staan; anders kunnen gegevens verminkt raken of ontstaan ongewenste pulsen.
- Schakelaar 4 van SW1 en SW2 is niet in gebruik.
Toepassing
- Aardlussen in een RS485- of Modbus-netwerk onderbreken
- Langere kabels of hogere datasnelheden in een RS485-netwerk
- Delen van een datanetwerk galvanisch van elkaar scheiden
Vraag over aansluiten?
U spreekt direct met de ontwikkelaar. Bel of app Willem op 06 45 77 55 93.
