PWM naar 4-20 mA signaalomvormer, galvanisch gescheiden, met display
Artikelnummer PR181-X008PWM to 4-20 mA signal conditioner, isolated, with display
De PR181-X008 zet een PWM-signaal om naar een 4-20 mA-signaal. Ingang en uitgang zijn galvanisch gescheiden van elkaar en van de voeding; daardoor leest de module zowel in de plus als in de min geschakelde PWM-signalen in, zonder aardlussen. Met DIP-schakelaar S1 en S2 kiest u een PWM-niveau van 3,3, 5, 12 of 24 V; grenzen en stijg- en daalsnelheid stelt u in via het display. Bij levering geeft 0 % duty-cycle 4 mA en 100 % duty-cycle 20 mA, bij een PWM-signaal van 24 V.
- Voeding 9 tot 30 V DC
- Ingang PWM, 3,3 tot 24 V; niveau 3,3, 5, 12 of 24 V te kiezen met DIP-schakelaar S1 en S2
- Uitgang 4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | PWM, 3,3 tot 24 V; niveau 3,3, 5, 12 of 24 V te kiezen met DIP-schakelaar S1 en S2 |
| Uitgang | 4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar |
| Scheiding | Ingang en uitgang galvanisch gescheiden van elkaar en van de voeding |
| Instellen | Display met knoppen UP, OK en DOWN; DIP-schakelaar S1 en S2 voor het ingangsniveau |
| PWM-frequentie | 100 Hz tot 5 kHz |
| Stijg- en daalsnelheid | Instelbaar via het display |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder |
| Fabrieksinstelling | PWM-signaal 24 V; 0 % duty-cycle = 4 mA, 100 % duty-cycle = 20 mA |

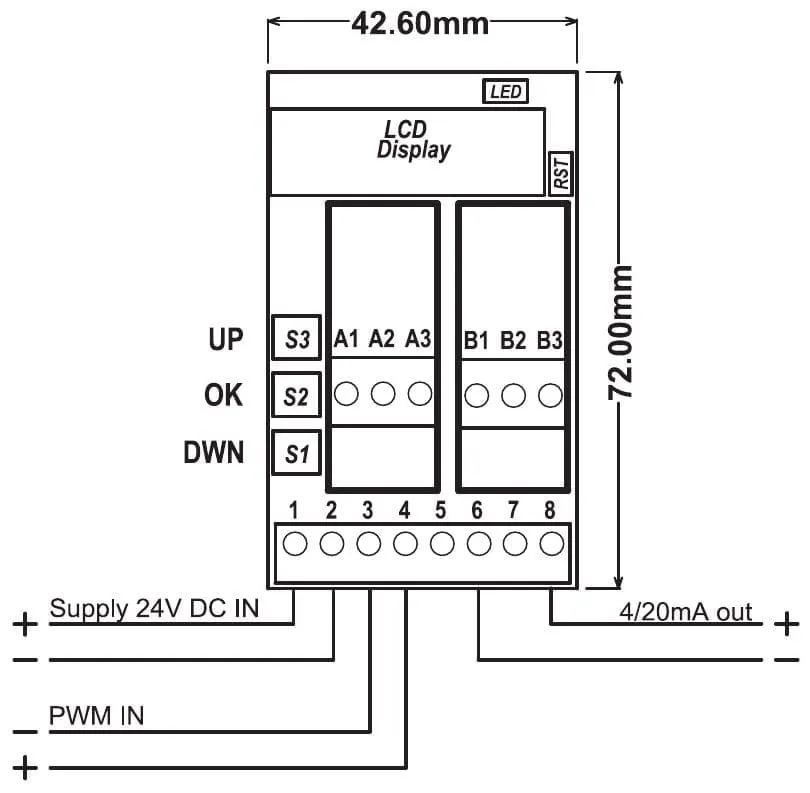

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | PWM-ingang min |
| Klem 4 | PWM-ingang plus |
| Klem 5 | Niet in gebruik |
| Klem 6 | Gescheiden massa van de uitgang |
| Klem 7 | Gescheiden uitgang 4-20 mA (plus) |
| Klem 8 | Niet in gebruik |
Instellen
- Koppel het PWM-signaal los voordat u de DIP-schakelaar omzet; anders kan de module beschadigen.
- Kies het ingangsniveau met S1 en S2: 24 V = S1 uit, S2 uit; 12 V = S1 uit, S2 aan; 5 V = S1 aan, S2 uit; 3,3 V = S1 aan, S2 aan.
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng de ingang naar de laagste waarde, bijvoorbeeld 0 % duty-cycle. Kies in het menu JoySet-L en bevestig met OK; kies daarna JoySet-M en bevestig met OK.
- Breng de ingang naar de hoogste waarde, bijvoorbeeld 100 % duty-cycle. Kies JoySet-R en bevestig met OK.
- Stel de ondergrens van de uitgang in met PWM min en de bovengrens met PWM max: pas de waarde aan met UP en DOWN en bevestig met OK.
- Stel zo nodig de stijg- en daalsnelheid van de uitgang in met Ramp-Up en Ramp-Down.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Een in de plus of in de min geschakeld PWM-signaal omzetten naar 4-20 mA
- Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
