PWM naar relais met instelbare grenswaarde, galvanisch gescheiden, met display
Artikelnummer PR181-X055PWM to relay with adjustable threshold, isolated, with display
De PR181-X055 leest een PWM-signaal in en schakelt een relais zodra het signaal langer dan een ingestelde tijd boven de grenswaarde blijft. Grenswaarde en minimale tijdsduur stelt u in via het display; zo gaat het relais niet klapperen als het signaal lang rond de grenswaarde ligt. De ingang is galvanisch gescheiden van de voeding en leest daardoor PWM-signalen die in de plus (high side) of in de min (low side) geschakeld zijn. Met een DIP-schakelaar kiest u een PWM-niveau van 3,3, 5, 12 of 24 V; bij levering staat de module op 12 V.
- Voeding 9 tot 30 V DC
- Ingang PWM, 3,3, 5, 12 of 24 V, op klem 3 (min) en 4 (plus); in de plus of in de min geschakeld
- Uitgang relais met wisselcontact (NO, COM, NC)
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | PWM, 3,3, 5, 12 of 24 V, op klem 3 (min) en 4 (plus); in de plus of in de min geschakeld |
| Uitgang | Relais met wisselcontact (NO, COM, NC) |
| Scheiding | Ingang en uitgang galvanisch gescheiden van elkaar en van de voeding |
| Instellen | Display met knoppen UP, OK en DOWN; PWM-niveau met DIP-schakelaar S1 en S2 |
| Frequentie ingang | 100 Hz tot 5 kHz |
| Grenswaarde | Instelbaar, met een minimale tijdsduur boven de grenswaarde in milliseconden |
| Relaiscontact, spanning | max. 24 V DC |
| Relaiscontact, stroom | max. 5 A DC |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder |
| Fabrieksinstelling | Ingang ingesteld op een PWM-signaal van 12 V |

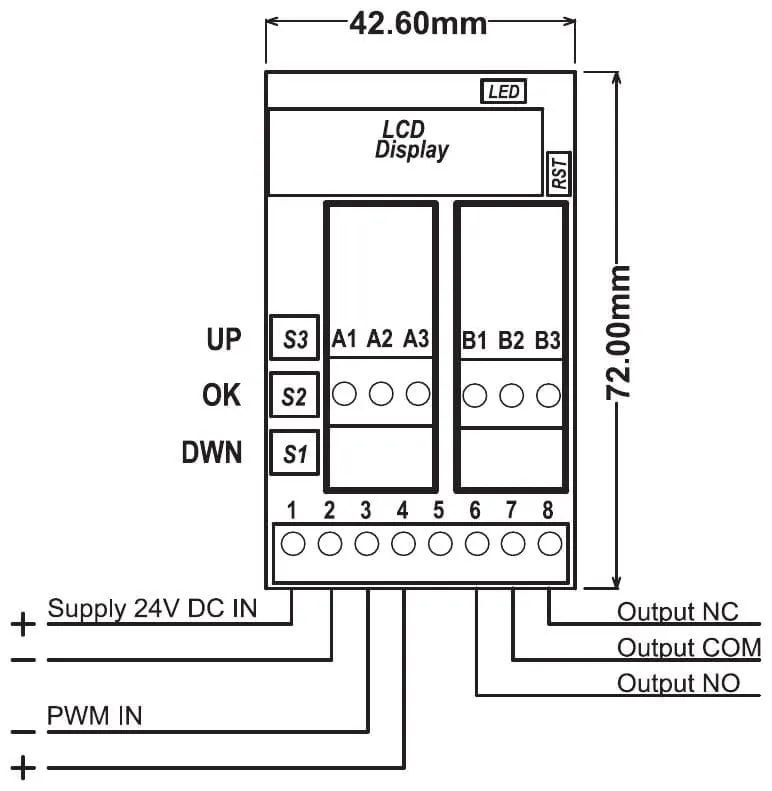

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | PWM-ingang min (-) |
| Klem 4 | PWM-ingang plus (+) |
| Klem 5 | Niet in gebruik |
| Klem 6 | Relaiscontact, maakcontact (NO) |
| Klem 7 | Relaiscontact, gemeenschappelijk (COM) |
| Klem 8 | Relaiscontact, verbreekcontact (NC) |
Instellen
- Kies met DIP-schakelaar S1 en S2 het niveau van het PWM-signaal: 24 V = S1 uit, S2 uit; 12 V = S1 uit, S2 aan; 5 V = S1 aan, S2 uit; 3,3 V = S1 aan, S2 aan. Verzet de DIP-schakelaar alleen als het ingangssignaal is losgekoppeld, om schade aan de module te voorkomen.
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng de ingang op de gewenste grenswaarde, bijvoorbeeld 50 % duty cycle. Kies in het menu IN1 – Set trig, kies YES en bevestig met OK.
- Stel met IN1 trig time adj in hoeveel milliseconden de ingang minimaal boven de grenswaarde moet blijven voordat het relais schakelt: pas de waarde aan met UP en DOWN en bevestig met OK.
- Fijn afstellen: met IN1 – trig adj past u de grenswaarde aan.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Een relais schakelen zodra een PWM-signaal een grenswaarde overschrijdt, zonder klapperen rond de grenswaarde
- PWM-signalen van 3,3 tot 24 V inlezen, in de plus of in de min geschakeld
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
