Past het net niet?
Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan.
PWM naar 0-10 V signaalomvormer, gescheiden ingang
Artikelnummer PR168PWM to 0-10 V signal conditioner, isolated input

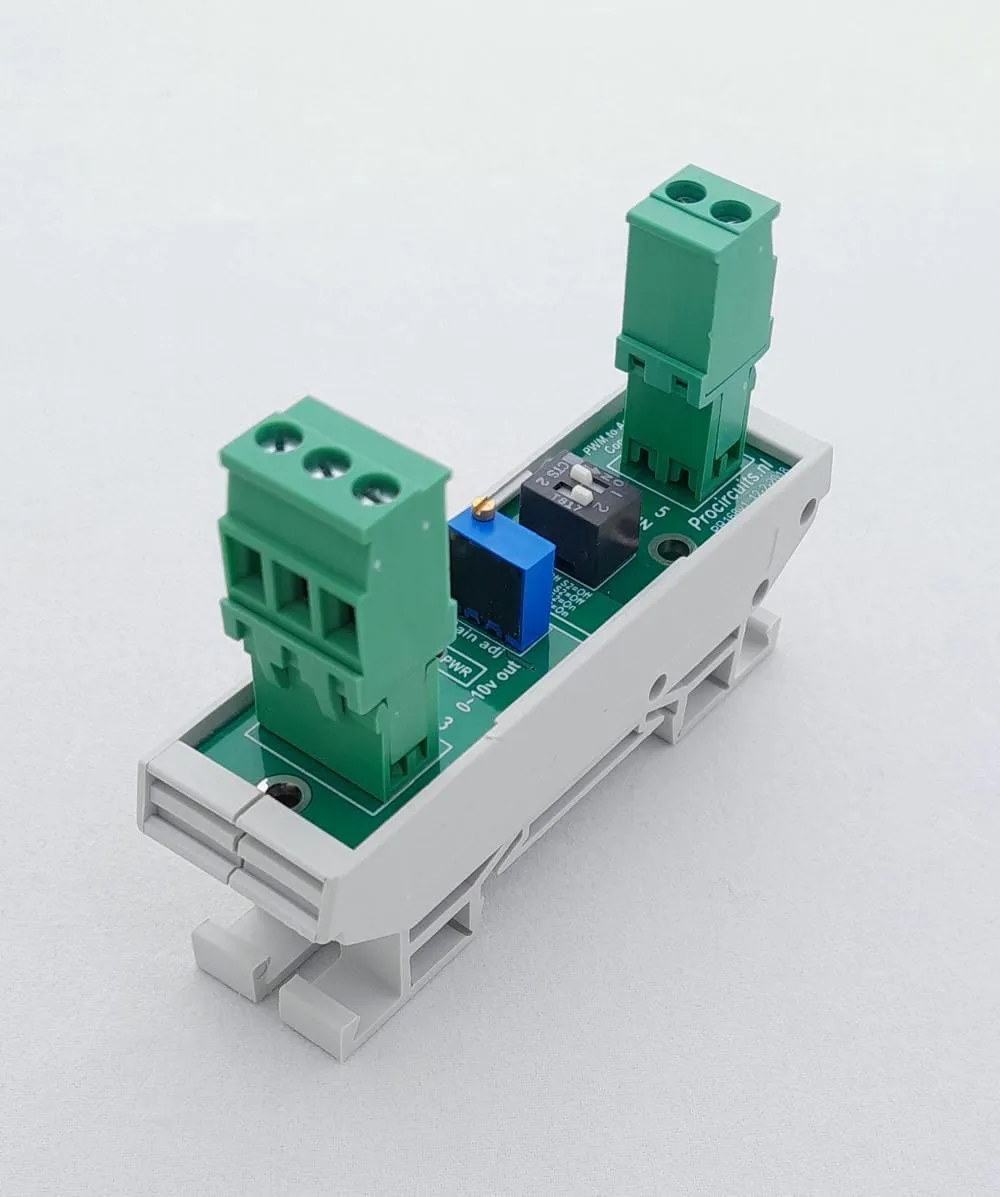

De PR168 zet een PWM-signaal om naar een analoog signaal van 0-10 V. De ingang is galvanisch gescheiden van de uitgang en de voeding: dat voorkomt aardlussen, en de module leest zowel in de plus als in de min geschakelde PWM-signalen in. Met DIP-schakelaar S1 en S2 kiest u een PWM-niveau van 3,3, 5, 12 of 24 V; met de trimmer Gain adj stelt u de bovengrens van de uitgang bij. Bij levering geeft 0 % duty-cycle 0 V en 100 % duty-cycle 10 V, bij een PWM-signaal van 24 V.
- Voeding 12 tot 24 V DC
- Ingang PWM, 3,3 tot 24 V; niveau 3,3, 5, 12 of 24 V te kiezen met DIP-schakelaar S1 en S2
- Uitgang 0-10 V bij levering, max. 11 V; bovengrens instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 12 tot 24 V DC |
|---|---|
| Ingang | PWM, 3,3 tot 24 V; niveau 3,3, 5, 12 of 24 V te kiezen met DIP-schakelaar S1 en S2 |
| Uitgang | 0-10 V bij levering, max. 11 V; bovengrens instelbaar |
| Scheiding | Ingang galvanisch gescheiden van uitgang en voeding |

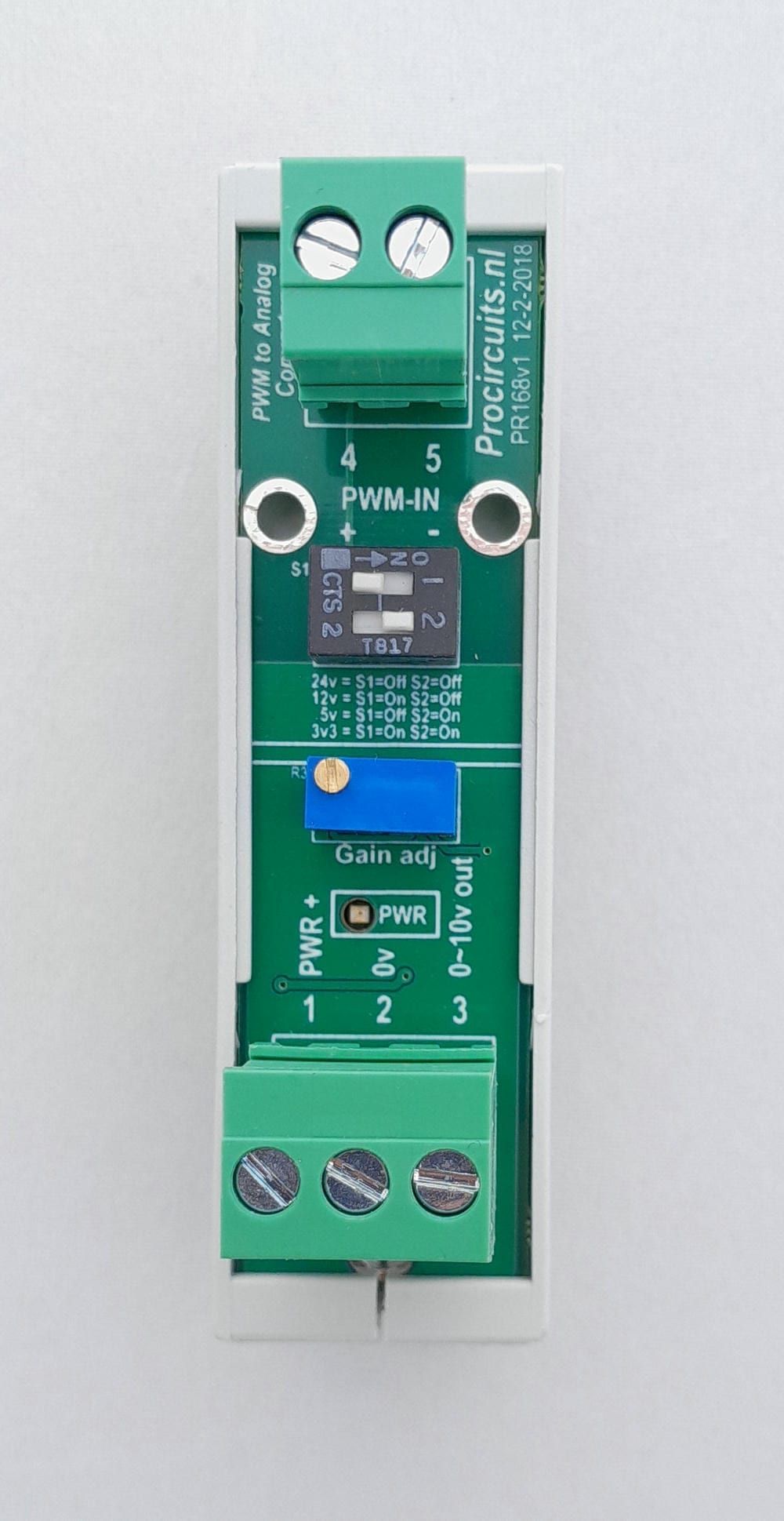

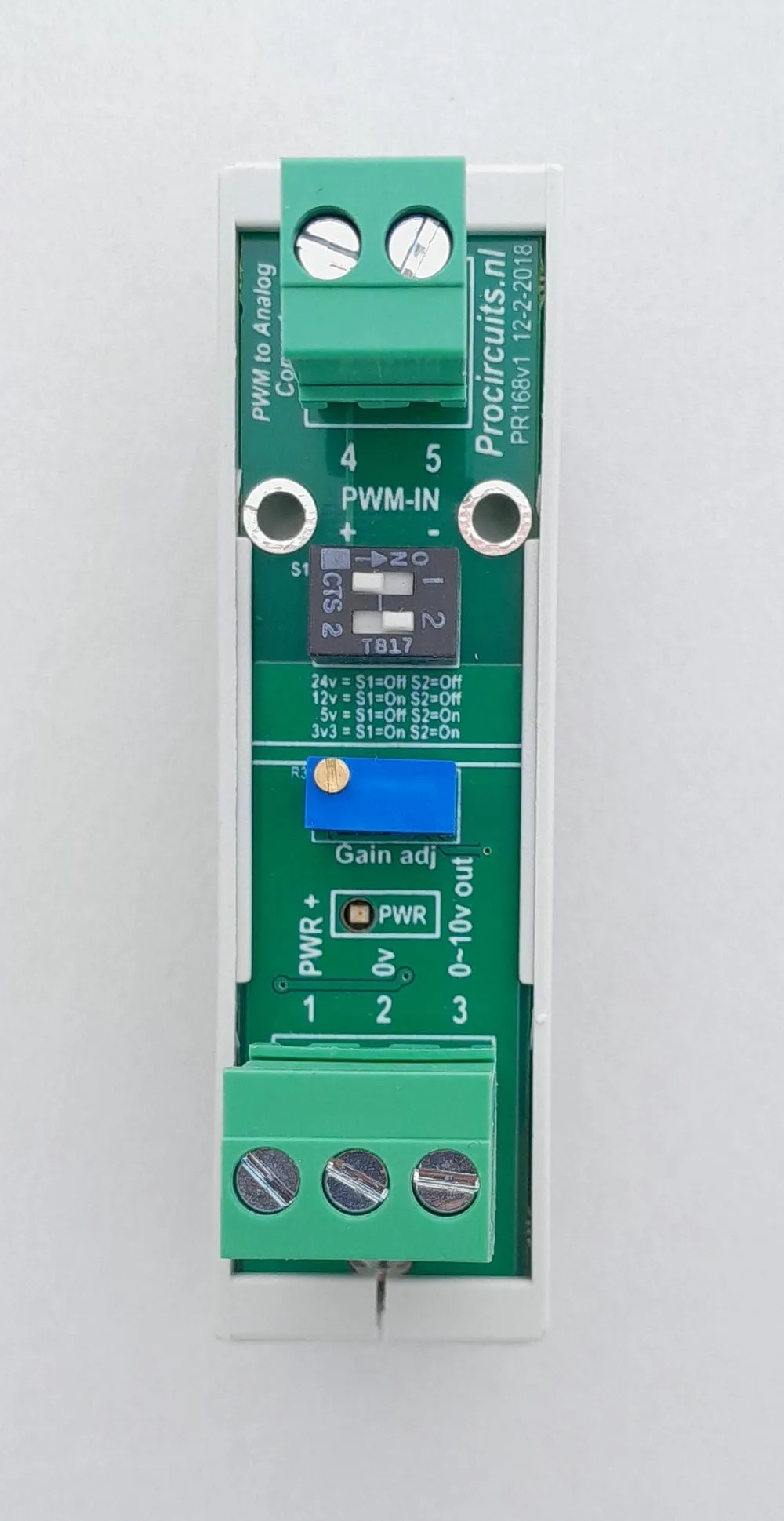

| Instellen | DIP-schakelaar S1 en S2 voor het ingangsniveau, trimmer Gain adj voor de bovengrens |
| PWM-frequentie | 100 Hz tot 5 kHz |

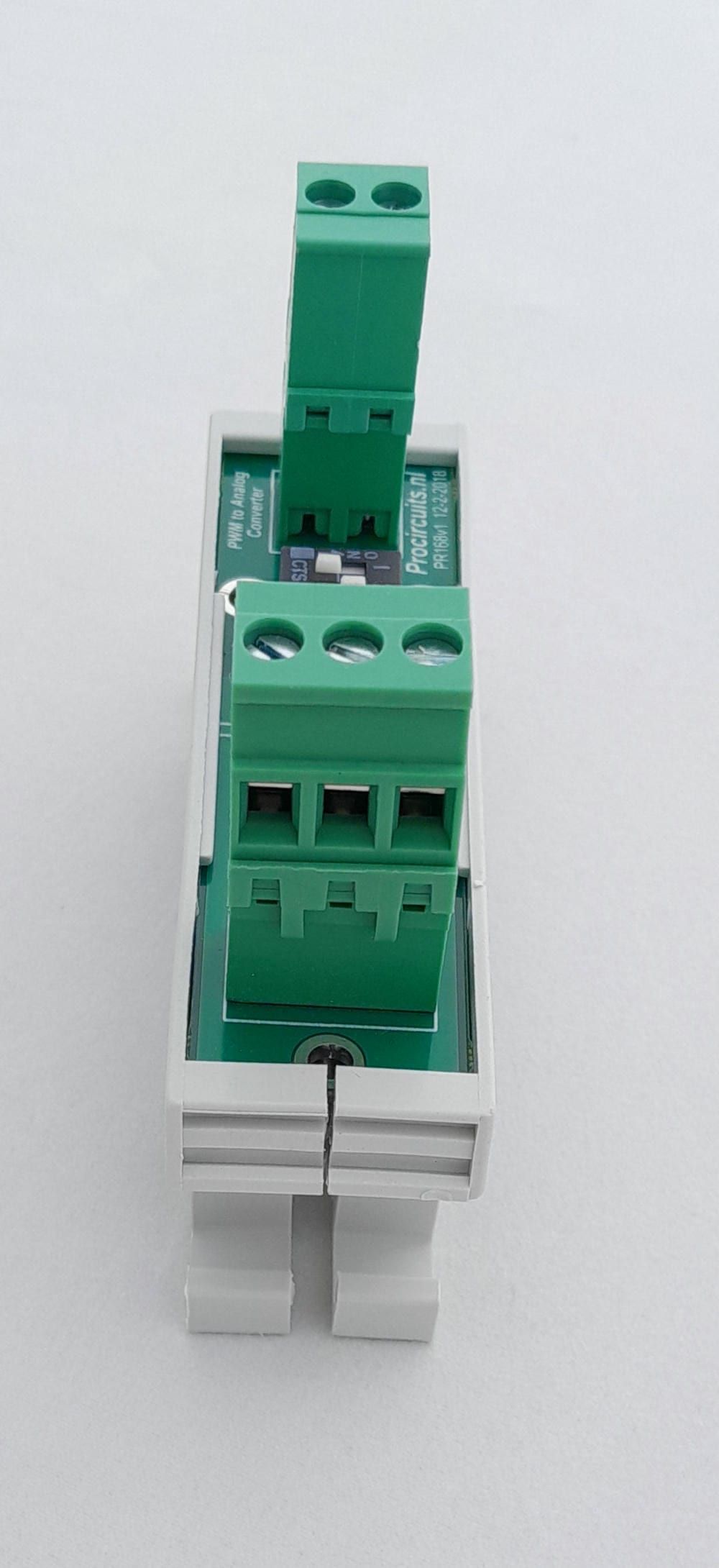

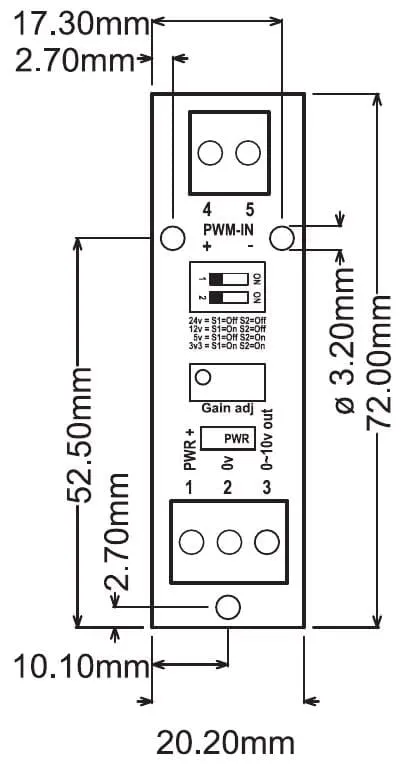

| Afmetingen | 22,5 x 83 mm met DIN-railbehuizing, 20 x 72 mm zonder |
| Fabrieksinstelling | PWM-signaal 24 V; 0 % duty-cycle = 0 V, 100 % duty-cycle = 10 V |

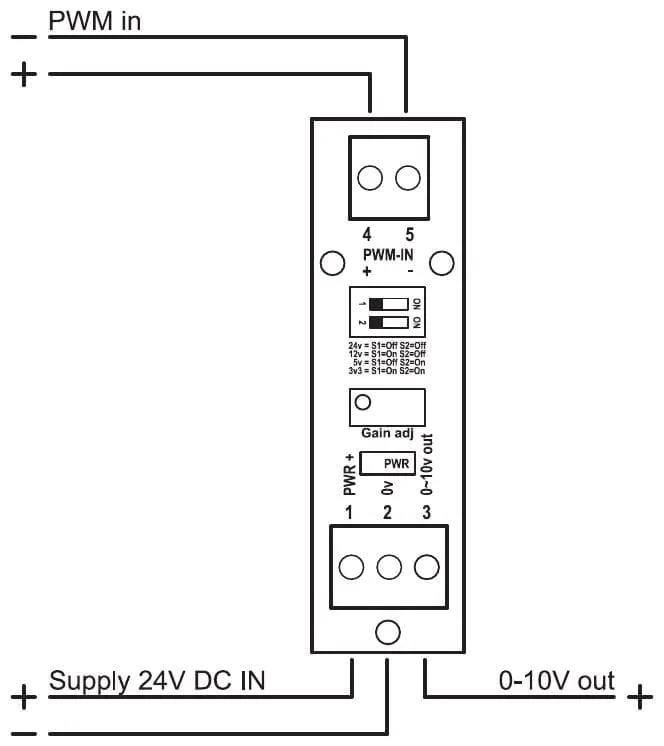

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus, 12 of 24 V DC |
| Klem 2 | Voeding min (0 V) |
| Klem 3 | Uitgang 0-10 V (plus) |
| Klem 4 | PWM-ingang plus |
| Klem 5 | PWM-ingang min |
Instellen
- Koppel het PWM-signaal los voordat u de DIP-schakelaar omzet; anders kan de module beschadigen.
- Kies het ingangsniveau met S1 en S2: 3,3 V = S1 aan, S2 aan; 5 V = S1 uit, S2 aan; 12 V = S1 aan, S2 uit; 24 V = S1 uit, S2 uit.
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng de ingang naar het niveau waarbij u 10 V wilt, bijvoorbeeld 60 % duty-cycle.
- Draai aan de trimmer Gain adj tot de uitgang het gewenste niveau heeft. Controleer dit zo nodig met een multimeter.
Toepassing
- Een in de plus of in de min geschakeld PWM-signaal omzetten naar 0-10 V
- Aardlussen voorkomen tussen een PWM-bron en een 0-10 V-ingang
