Frequentie 0-60 Hz AC naar 0-20 mA signaalomvormer, galvanisch gescheiden, met display

Artikelnummer PR181-X016Frequency 0-60 Hz AC to 0-20 mA signal conditioner, isolated, with display

De PR181-X016 meet de frequentie van een wisselspanning en zet die om naar een galvanisch gescheiden 0-20 mA-signaal: 0 Hz geeft 0 mA, 60 Hz geeft 20 mA. Het ingangsbereik is in te stellen tot 100 Hz; onder- en bovengrens van ingang en uitgang stelt u in via het display. Ingang, uitgang en voeding zijn galvanisch van elkaar gescheiden, om aardlussen te voorkomen.

  • Voeding 9 tot 30 V DC
  • Ingang wisselspanning op klem 3 en 5
  • Uitgang 0-20 mA bij levering, 0 tot 21 mA; onder- en bovengrens instelbaar

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding9 tot 30 V DC
IngangWisselspanning op klem 3 en 5
Uitgang0-20 mA bij levering, 0 tot 21 mA; onder- en bovengrens instelbaar
ScheidingIngang, uitgang en voeding galvanisch van elkaar gescheiden
InstellenDisplay met knoppen UP, OK en DOWN
Frequentiebereik0 tot 100 Hz; bij levering 0 tot 60 Hz
Omgevingstemperatuur-25 tot 55 °C, niet condenserend
Afmetingen45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder
Fabrieksinstelling0 Hz = 0 mA, 60 Hz = 20 mA

Aansluiten

Aansluiten

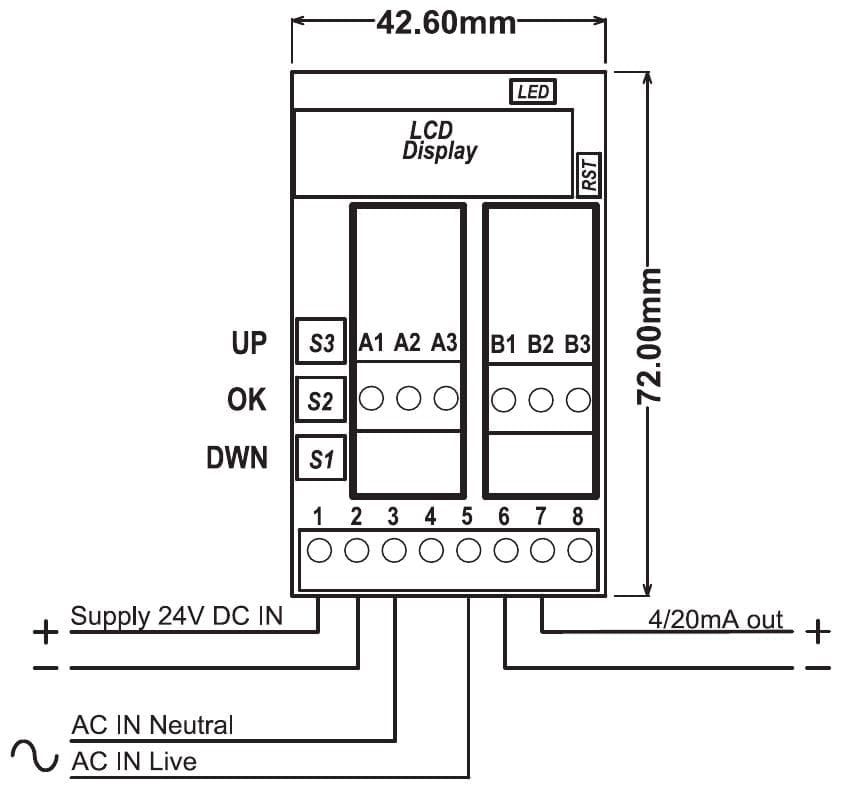

KlemFunctie
Klem 1Voeding plus
Klem 2Voeding min
Klem 3Wisselspanningsingang, nul (N)
Klem 4Niet in gebruik
Klem 5Wisselspanningsingang, fase (L)
Klem 6Gescheiden massa van de uitgang
Klem 7Gescheiden uitgang 0-20 mA (plus)
Klem 8Niet in gebruik

Datasheet (PDF)PDF, 146 kB

Instellen

  1. Meet u de frequentie van het 230 V AC-net, zet dan altijd een transformator tussen het net en de module.
  2. Sluit de module aan volgens de klemmentabel en zet de voeding aan.
  3. Stel de ondergrens van de ingang in met Hz Minimal en de bovengrens met Hz Maximal (max. 100 Hz): pas de waarde aan met UP en DOWN en bevestig met OK.
  4. Stel de ondergrens van de uitgang in met Output mA Low en de bovengrens met Output mA Max, op dezelfde manier.
  5. Converter status toont de algemene status van de module.
  6. Ga naar het menu SAVE om de nieuwe instellingen op te slaan.

Toepassing

  • De frequentie van een wisselspanning omzetten naar een 0-20 mA-signaal
  • De frequentie van het 230 V AC-net meten, via een transformator

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
