PR181-module in DIN-railbehuizing, schuin van voren

0-5 A AC naar 0-20 mA signaalomvormer, galvanisch gescheiden, met display

Artikelnummer PR181-X0150-5 A AC to 0-20 mA signal conditioner, isolated, with display

De PR181-X015 meet een wisselstroom van 0-5 A, bijvoorbeeld van een stroomtransformator, en zet die om naar een galvanisch gescheiden 0-20 mA-signaal: 0 A RMS geeft 0 mA, 5 A RMS geeft 20 mA. De meting werkt met een magneetveldsensor, zodat de module weinig warmte ontwikkelt en geen externe shuntweerstand nodig heeft. Het ingangsbereik is in te stellen tot 7,5 A; onder- en bovengrens van de uitgang stelt u in via het display. Ingang, uitgang en voeding zijn galvanisch van elkaar gescheiden.

  • Voeding 9 tot 30 V DC
  • Ingang wisselstroom 0-5 A RMS op klem 3 en 5; bereik instelbaar tot max. 7,5 A RMS
  • Uitgang 0-20 mA bij levering, 0 tot 21 mA; onder- en bovengrens instelbaar

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding9 tot 30 V DC
IngangWisselstroom 0-5 A RMS op klem 3 en 5; bereik instelbaar tot max. 7,5 A RMS
Uitgang0-20 mA bij levering, 0 tot 21 mA; onder- en bovengrens instelbaar
ScheidingIngang, uitgang en voeding galvanisch van elkaar gescheiden
InstellenDisplay met knoppen UP, OK en DOWN
Frequentie ingang50 tot 60 Hz
MeetprincipeMagneetveldsensor, geen externe shuntweerstand nodig
Stijg- en daalsnelheidInstelbaar via het display
Omgevingstemperatuur-25 tot 55 °C, niet condenserend
Afmetingen45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder
Fabrieksinstelling0 A RMS = 0 mA, 5 A RMS = 20 mA

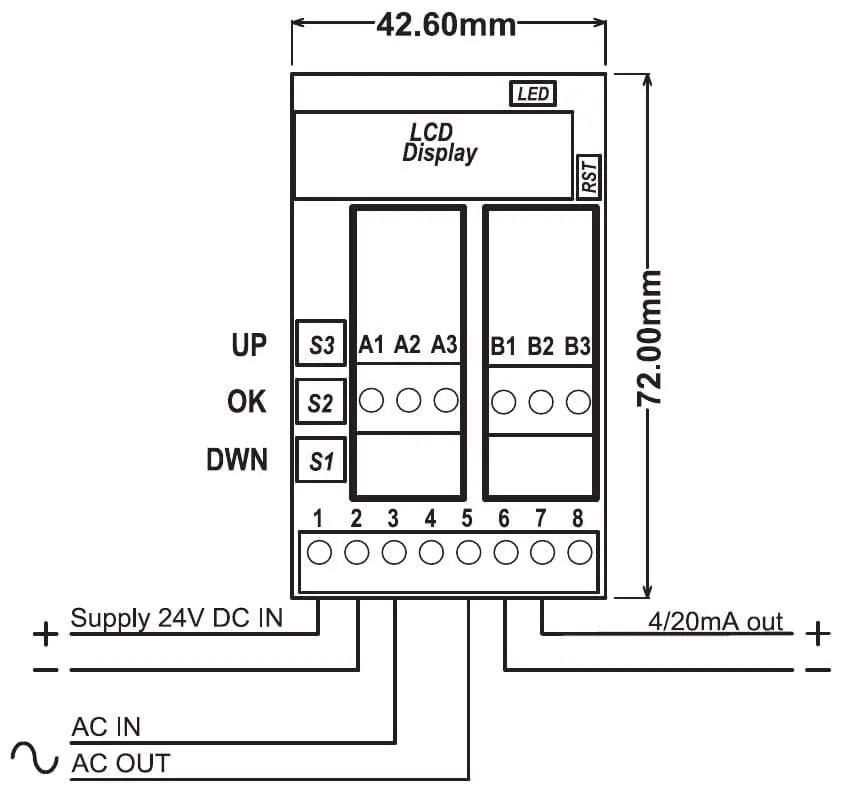

Aansluiten

Aansluiten
KlemFunctie
Klem 1Voeding plus
Klem 2Voeding min
Klem 3Wisselstroom in
Klem 4Niet in gebruik
Klem 5Wisselstroom uit
Klem 6Gescheiden massa van de uitgang
Klem 7Gescheiden uitgang 0-20 mA (plus)
Klem 8Niet in gebruik

Datasheet (PDF)PDF, 148 kB

Instellen

  1. Meet u het verbruik van een apparaat op 230 V AC, zet dan altijd een stroomtransformator tussen dat apparaat en de module.
  2. Sluit de module aan volgens de klemmentabel en zet de voeding aan.
  3. Wilt u een ander ingangsbereik dan 5 A: kies milliAmps Max, stel met UP en DOWN de stroom in waarbij de uitgang 20 mA moet geven, in mA (max. 7500), en bevestig met OK.
  4. Stel de ondergrens van de uitgang in met Output mA Low en de bovengrens met Output mA Max: pas de waarde aan met UP en DOWN en bevestig met OK.
  5. Stel zo nodig de stijg- en daalsnelheid van de uitgang in met Output Ramp-Up en Output Ramp-Dwn.
  6. Converterstatus toont de actuele stroom in ampère en het uitgangsniveau in procent; milliAmps Low staat bij deze module altijd op 0.
  7. Ga naar het menu SAVE om de nieuwe instellingen op te slaan.

Toepassing

  • Een stroomtransformator galvanisch gescheiden aansluiten op een 0-20 mA-ingang
  • Het stroomverbruik van een apparaat op 230 V AC meten, via een stroomtransformator

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
