0-5 A naar 0-20 mA omvormer voor stroomtransformator
Artikelnummer PR1730-5 A to 0-20 mA converter for current transformers

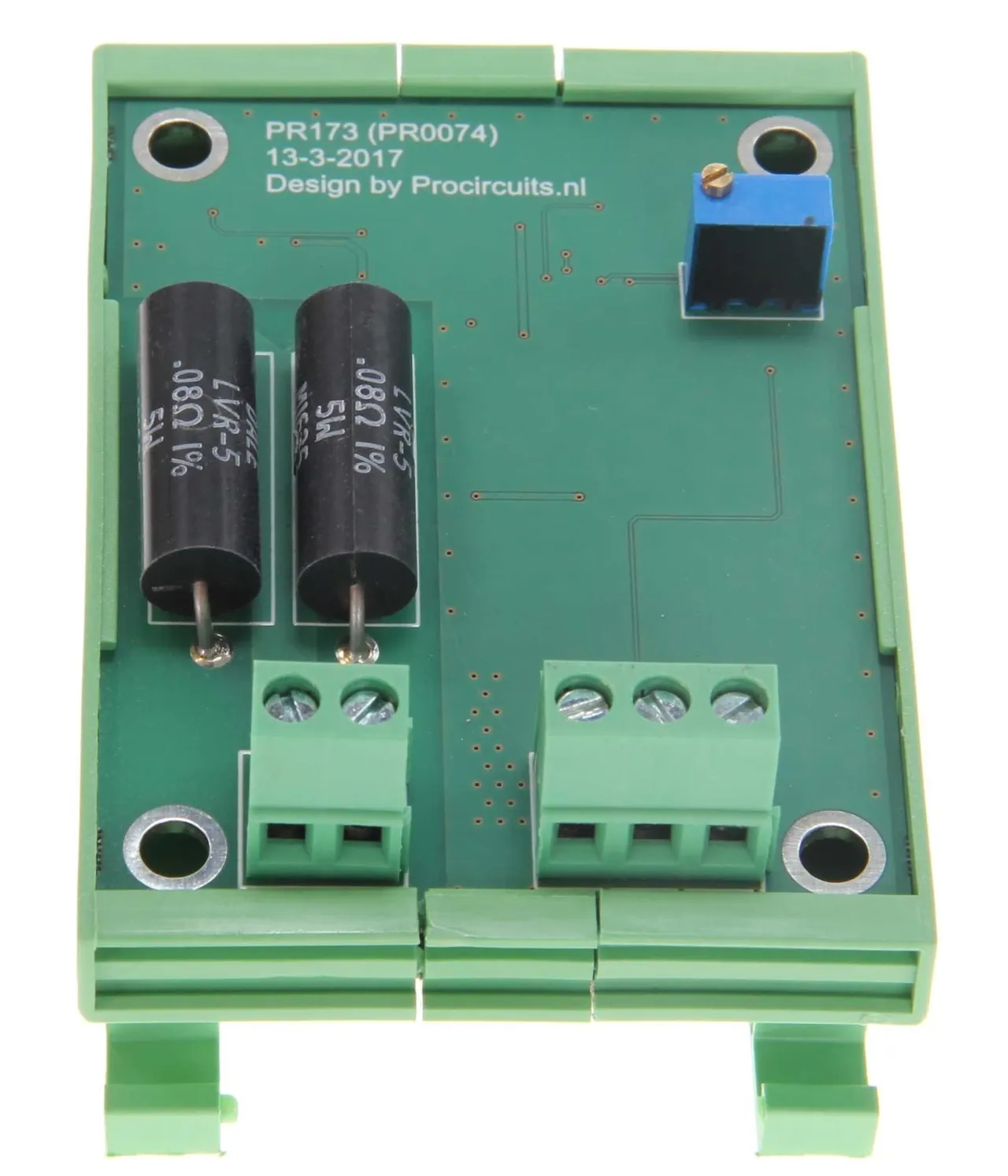

De PR173 zet een stroom van 0-5 A om naar een signaal van 0-20 mA: 0 A geeft 0 mA, 5 A geeft 20 mA. De shuntweerstand zit op de print, zodat u de stroomtransformator direct kunt aansluiten. De bovengrens van de uitgang stelt u in met de blauwe trimmer. Ingang, uitgang en voeding zijn niet galvanisch van elkaar gescheiden; meet u het verbruik van een apparaat op 230 V AC, zet dan altijd een stroomtransformator tussen dat apparaat en de module.
- Voeding 11,5 tot 30 V DC
- Ingang 0-5 A op klem 1 en 2, max. 5 A AC RMS; shuntweerstand op de print
- Uitgang 0-20 mA; bovengrens instelbaar, max. 22 mA
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 11,5 tot 30 V DC |
|---|---|
| Ingang | 0-5 A op klem 1 en 2, max. 5 A AC RMS; shuntweerstand op de print |
| Uitgang | 0-20 mA; bovengrens instelbaar, max. 22 mA |
| Scheiding | Niet gescheiden: ingang, uitgang en voeding zijn galvanisch met elkaar verbonden; klem 3 is intern verbonden met klem 1 |

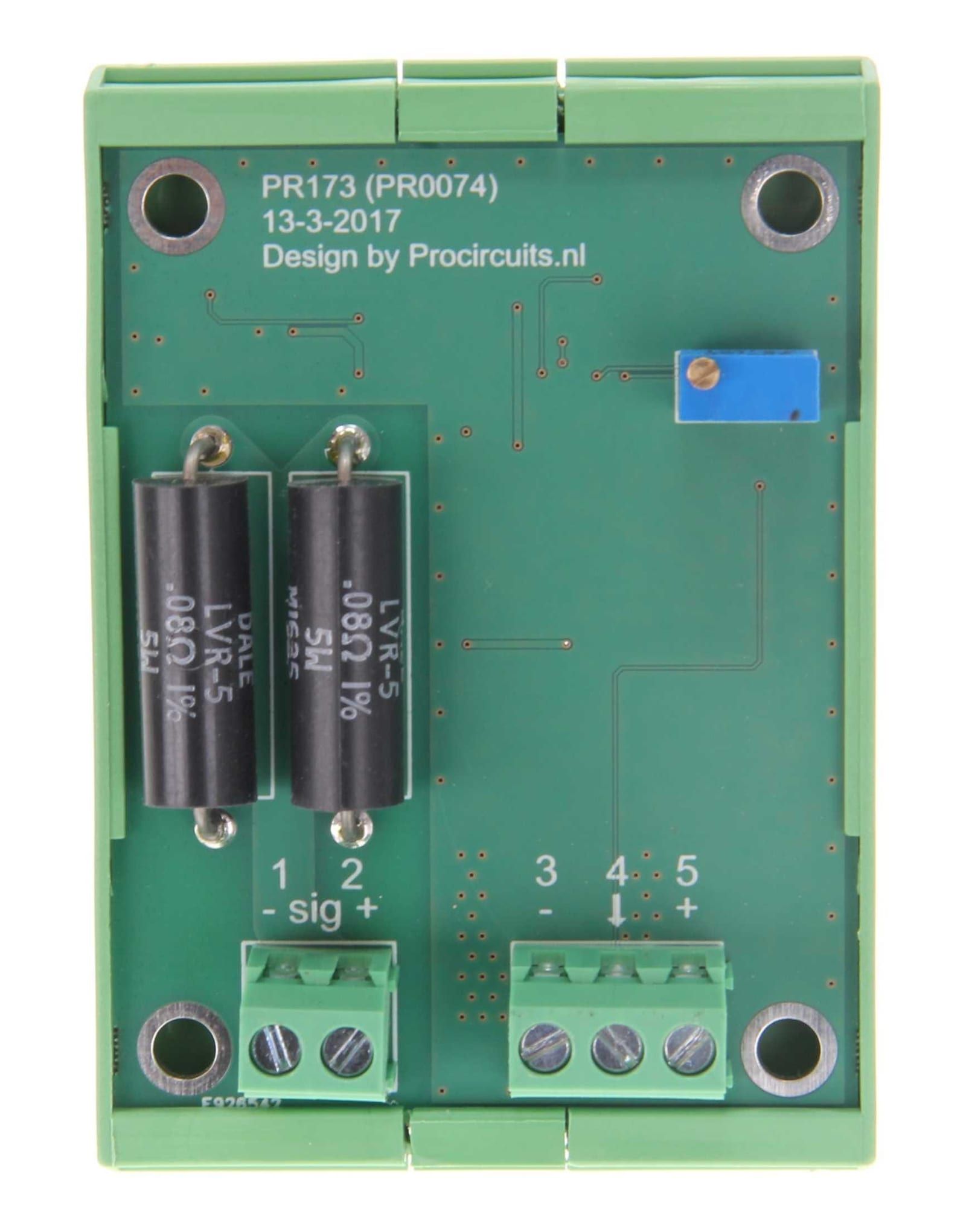

| Instellen | Blauwe trimmer voor de bovengrens van de uitgang |
| Frequentie ingang | max. 60 Hz |
| Afmetingen | 57 x 82 mm |

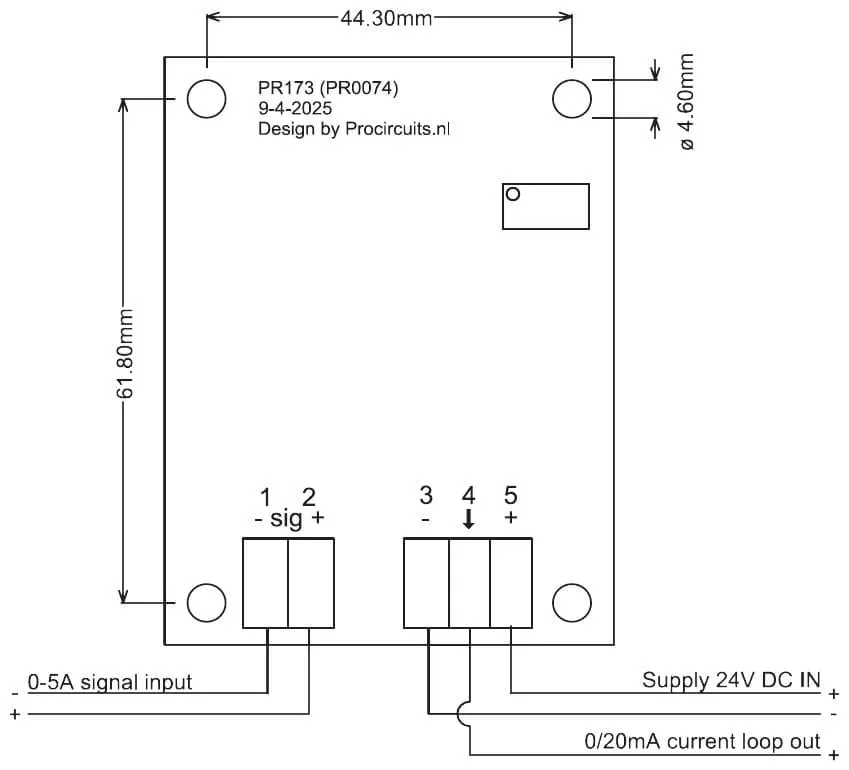

| Montage | Op DIN-rail; print met vier montagegaten Ø 4,6 mm, hart op hart 44,3 x 61,8 mm |
| Fabrieksinstelling | 0 A = 0 mA, 5 A = 20 mA |
Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Signaal min (0-5 A), intern verbonden met klem 3 |
| Klem 2 | Signaal plus (0-5 A) |
| Klem 3 | Voeding min (0 V), ook referentie van de uitgang |
| Klem 4 | Uitgang 0-20 mA |
| Klem 5 | Voeding plus |
Instellen
- Meet u het verbruik van een apparaat op 230 V AC, zet dan altijd een stroomtransformator tussen dat apparaat en de module.
- Sluit de stroomtransformator aan op klem 1 (min) en 2 (plus), de voeding op klem 3 (min) en 5 (plus) en de uitgang op klem 4.
- Bij levering geeft 0 A een uitgang van 0 mA en 5 A een uitgang van 20 mA.
- Stel zo nodig de bovengrens van de uitgang bij met de blauwe trimmer.
Toepassing
- Een stroomtransformator aansluiten op een 0-20 mA-ingang
- Het stroomverbruik van een apparaat op 230 V AC meten, via een stroomtransformator
