4-20 mA-splitter, één ingang naar twee gescheiden uitgangen, met display
Artikelnummer PR181-X0474-20 mA signal splitter, one input to two isolated outputs, with display
De PR181-X047 verdeelt één 4-20 mA-signaal over twee identieke 4-20 mA-uitgangen. De twee uitgangen zijn galvanisch gescheiden van elkaar, van de ingang en van de voeding, om aardlussen te voorkomen. Onder- en bovengrens van de ingang en van elke uitgang stelt u onafhankelijk van elkaar in via het display, net als de stijg- en daalsnelheid van de uitgangen. Bij levering geeft 4 mA op de ingang 4 mA op beide uitgangen en 20 mA op de ingang 20 mA.
- Voeding 9 tot 30 V DC
- Ingang 4-20 mA op klem 3 (min) en 4 (plus), max. 25 mA
- Uitgang twee keer 4-20 mA bij levering, max. 21 mA; onder- en bovengrens per uitgang instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | 4-20 mA op klem 3 (min) en 4 (plus), max. 25 mA |
| Uitgang | Twee keer 4-20 mA bij levering, max. 21 mA; onder- en bovengrens per uitgang instelbaar |
| Scheiding | Uitgangen galvanisch gescheiden van elkaar, van de ingang en van de voeding |
| Instellen | Display met knoppen UP, OK en DOWN |
| Stijg- en daalsnelheid | Instelbaar via het display |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | 68 x 83 mm met DIN-railbehuizing, 65 x 72 mm zonder |
| Fabrieksinstelling | 4 mA op de ingang = 4 mA op beide uitgangen, 20 mA = 20 mA |

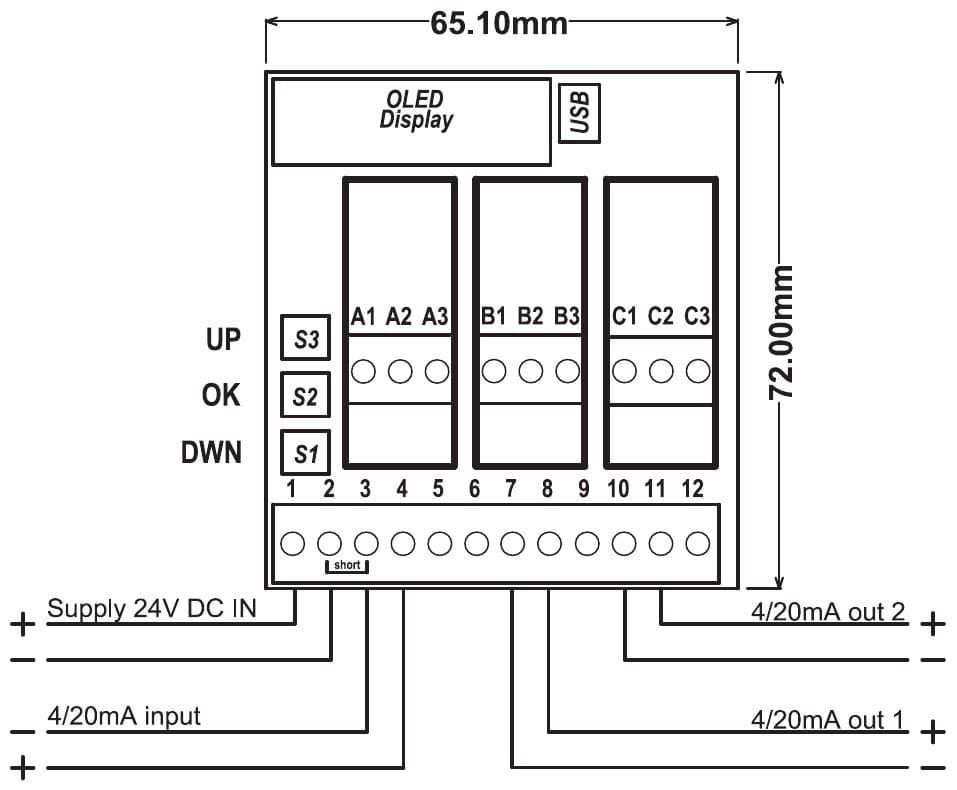

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Ingang 4-20 mA (min), intern verbonden met klem 2 |
| Klem 4 | Ingang 4-20 mA (plus) |
| Klem 5 | Niet in gebruik |
| Klem 6 | Niet in gebruik |
| Klem 7 | Gescheiden massa van uitgang 1 |
| Klem 8 | Gescheiden uitgang 1, 4-20 mA (plus) |
| Klem 9 | Niet in gebruik |
| Klem 10 | Gescheiden massa van uitgang 2 |
| Klem 11 | Gescheiden uitgang 2, 4-20 mA (plus) |
| Klem 12 | Niet in gebruik |
Instellen
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng de ingang op het laagste niveau, bijvoorbeeld 4 mA. Kies in het menu IN1 – Set minimum, druk op OK, kies YES en druk nogmaals op OK.
- Breng de ingang op het hoogste niveau, bijvoorbeeld 20 mA. Kies IN1 – Set maximum, druk op OK, kies YES en druk nogmaals op OK.
- Stel de ondergrens van uitgang 1 in met OUT1 minimum adj: pas de waarde aan met UP en DOWN en bevestig met OK.
- Stel de bovengrens van uitgang 1 op dezelfde manier in met OUT1 maximum adj.
- Stel uitgang 2 op dezelfde manier in met OUT2 minimum adj en OUT2 maximum adj.
- Stel zo nodig met Output speed UP in seconds en Output speed DOWN in seconds in hoeveel seconden de uitgangen erover doen om van 0 naar 100 % en van 100 naar 0 % te gaan.
- Overige menu-onderdelen: IN1 minimum adj en IN1 maximum adj stellen de grenzen van de ingang fijn af; OUT1 invert en OUT2 invert op 1 keren een uitgang om; OUT1 off threshold en OUT2 off threshold stellen een dood punt in waarbinnen de ingang niet werkt (vooral voor potmeters met schakelaar); Output mode 0 geeft een lineaire uitgang en 1 tot 100 een exponentiële (vooral voor LED-dimmers); met IN1 override, OUT1 override en OUT2 override bedient u de ingangs- of uitgangswaarde met de hand (bij IN1 override wordt de externe ingang genegeerd).
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Eén 4-20 mA-signaal naar twee apparaten sturen, met galvanische scheiding tussen de uitgangen om aardlussen te voorkomen
- Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
