4-20 mA naar 0-10 V signaalomvormer, twee kanalen, galvanisch gescheiden, met display
Artikelnummer PR181-X0034-20 mA to 0-10 V signal conditioner, dual channel, isolated, with display
De PR181-X003 heeft twee kanalen: elk zet een 4-20 mA- of 0-20 mA-signaal om naar 0-10 V. De uitgangen zijn galvanisch gescheiden van de ingangen en de voeding, om aardlussen te voorkomen. Per kanaal stelt u onder- en bovengrens van ingang en uitgang onafhankelijk in via het display, net als de stijg- en daalsnelheid van de uitgang. Bij levering geeft 4 mA op de ingang 0 V en 20 mA 10 V.
- Voeding 9 tot 30 V DC
- Ingang twee keer 4-20 mA of 0-20 mA, max. 25 mA; ingang 1 op klem 4, ingang 2 op klem A1
- Uitgang twee keer 0-10 V; onder- en bovengrens per uitgang instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Andere uitvoering: PR100s06. De PR100s06 zet één 4-20 mA-signaal om naar 0-10 V, zonder display: u stelt hem in met drie drukknoppen op de module. De uitgang is niet gescheiden (de min van de uitgang is verbonden met de min van de voeding), de voeding is 12 en 24 V DC (werkbereik 11 tot 30 V DC) en de omgevingstemperatuur 0 tot 55 °C. Moeten ingang en uitgang gescheiden zijn, of wilt u via een display instellen? Kies dan de PR181. Anders volstaat de PR100.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | Twee keer 4-20 mA of 0-20 mA, max. 25 mA; ingang 1 op klem 4, ingang 2 op klem A1 |
| Uitgang | Twee keer 0-10 V; onder- en bovengrens per uitgang instelbaar |
| Scheiding | Uitgangen galvanisch gescheiden van ingangen en voeding |
| Instellen | Display met knoppen UP, OK en DOWN |
| Stijg- en daalsnelheid | Per uitgang instelbaar via het display |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |

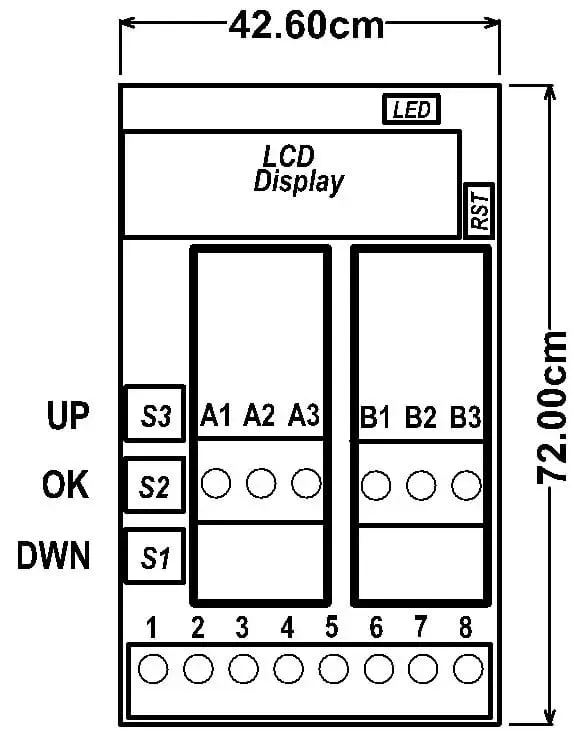

| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder |
| Fabrieksinstelling | 4 mA = 0 V, 20 mA = 10 V |
Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Gemeenschappelijke min, intern verbonden met klem 2 |
| Klem 4 | Ingang 1, 4-20 mA of 0-20 mA (plus) |
| Klem 5 | Niet in gebruik |
| Klem 6 | Gescheiden massa van de uitgangen (0 V) |
| Klem 7 | Gescheiden uitgang 1, 0-10 V (plus) |
| Klem 8 | Gescheiden uitgang 2, 0-10 V (plus) |
| Klem A1 | Ingang 2, 4-20 mA of 0-20 mA (plus) |
| Klem A2 | Niet in gebruik |
| Klem A3 | Niet in gebruik |
Instellen
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng ingang 1 naar de laagste waarde, bijvoorbeeld 4 mA. Kies in het menu IN1 – Set minimum, druk op OK, kies YES en druk nogmaals op OK.
- Breng ingang 1 naar de hoogste waarde, bijvoorbeeld 20 mA. Kies IN1 – Set maximum en bevestig op dezelfde manier.
- Stel ingang 2 op dezelfde manier in met IN2 – Set minimum en IN2 – Set maximum.
- Stel de grenzen van uitgang 1 in met OUT1 minimum adj en OUT1 maximum adj: pas de waarde aan met UP en DOWN en bevestig met OK.
- Stel de grenzen van uitgang 2 op dezelfde manier in met OUT2 minimum adj en OUT2 maximum adj.
- Stel zo nodig de stijg- en daalsnelheid in met IN1 Ramp-Up en IN1 Ramp-Down (uitgang 1) en IN2 Ramp-Up en IN2 Ramp-Down (uitgang 2).
- Fijn afstellen: IN1 en IN2 minimum adj en maximum adj stellen de grenzen van de ingangen fijn af. Met OUT1 invert of OUT2 invert op 1 keert u een uitgang om: de laagste ingangswaarde geeft dan het hoogste uitgangsniveau.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Twee 4-20 mA- of 0-20 mA-signalen omzetten naar 0-10 V, met galvanische scheiding om aardlussen te voorkomen
- Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
