PR181-module met koellichaam in DIN-railbehuizing, schuin van voren

Dimmer voor LED met op- en neerknop en display, in de min geschakeld

Artikelnummer PR181-X062Up/down push-button LED dimmer with display, low-side switched

De PR181-X062 dimt verlichting met twee externe pulscontacten: één om op te dimmen (klem 3, UP) en één om neer te dimmen (klem 4, DOWN). De PWM-uitgang is in de min geschakeld en levert maximaal 3,5 A. Bij het opstarten gaat de uitgang naar een standaardniveau dat u via het display instelt; bij levering is dat 50 %. Ook de dimsnelheid, de dimcurve en de PWM-frequentie (3 Hz tot 1 kHz) stelt u in via het display.

  • Voeding 24 V DC ±10 %
  • Ingang twee pulscontacten: UP op klem 3 en DOWN op klem 4
  • Uitgang PWM, in de min geschakeld (low side), op klem 6

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding24 V DC ±10 %
IngangTwee pulscontacten: UP op klem 3 en DOWN op klem 4
UitgangPWM, in de min geschakeld (low side), op klem 6
InstellenDisplay met knoppen UP, OK en DOWN
Uitgangsstroommax. 3,5 A
PWM-frequentie3 Hz tot 1 kHz, instelbaar
Omgevingstemperatuur-25 tot 55 °C, niet condenserend
Afmetingen45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder
FabrieksinstellingStandaardniveau van de uitgang 50 %

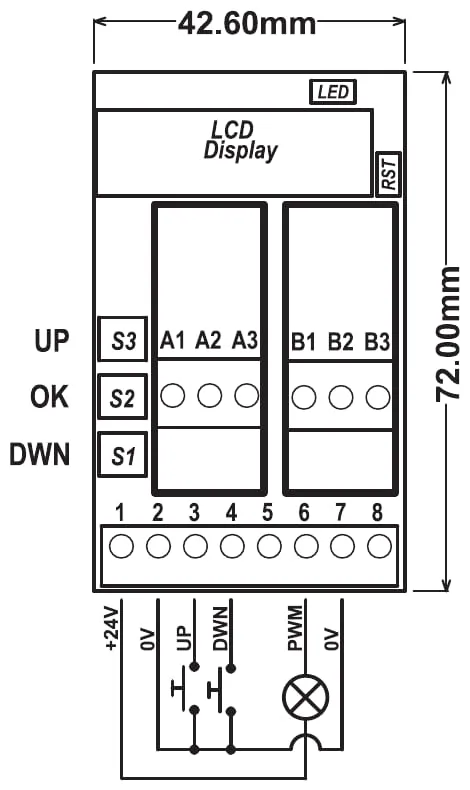

Aansluiten

Aansluiten
KlemFunctie
Klem 1Voeding plus (24 V DC) en plus van de lamp
Klem 2Voeding min; extern verbinden met klem 7
Klem 3Ingang UP (op dimmen): drukknop naar klem 2
Klem 4Ingang DOWN (neer dimmen): drukknop naar klem 2
Klem 5Niet in gebruik
Klem 6PWM-uitgang, naar de min van de lamp
Klem 7Voeding min; met een korte draad verbinden met klem 2
Klem 8Niet in gebruik

Datasheet (PDF)PDF, 165 kB

Instellen

  1. Sluit de lamp aan tussen klem 1 (plus) en klem 6 (PWM-uitgang).
  2. Sluit de drukknop voor op dimmen aan tussen klem 3 en klem 2, en de drukknop voor neer dimmen tussen klem 4 en klem 2.
  3. Verbind klem 2 met klem 7 met een korte draad die de maximale uitgangsstroom aankan.
  4. Zet 24 V DC op klem 1 (plus) en klem 2 (min).
  5. Stel met Default output het niveau in waarmee de uitgang opstart.
  6. Stel met Output speed in met hoeveel procent per seconde de uitgang verandert zolang een knop is ingedrukt.
  7. Overige menu-onderdelen: PWM frequency (3 Hz tot 1 kHz) en Dimming curve (1 voor gloei- en halogeenlampen, rond 100 voor de meeste LED-lampen).
  8. Ga naar het menu SAVE om de nieuwe instellingen op te slaan.

Toepassing

  • Verlichting op- en neerdimmen met twee drukknoppen
  • LED-verlichting dimmen met een instelbare dimcurve

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
