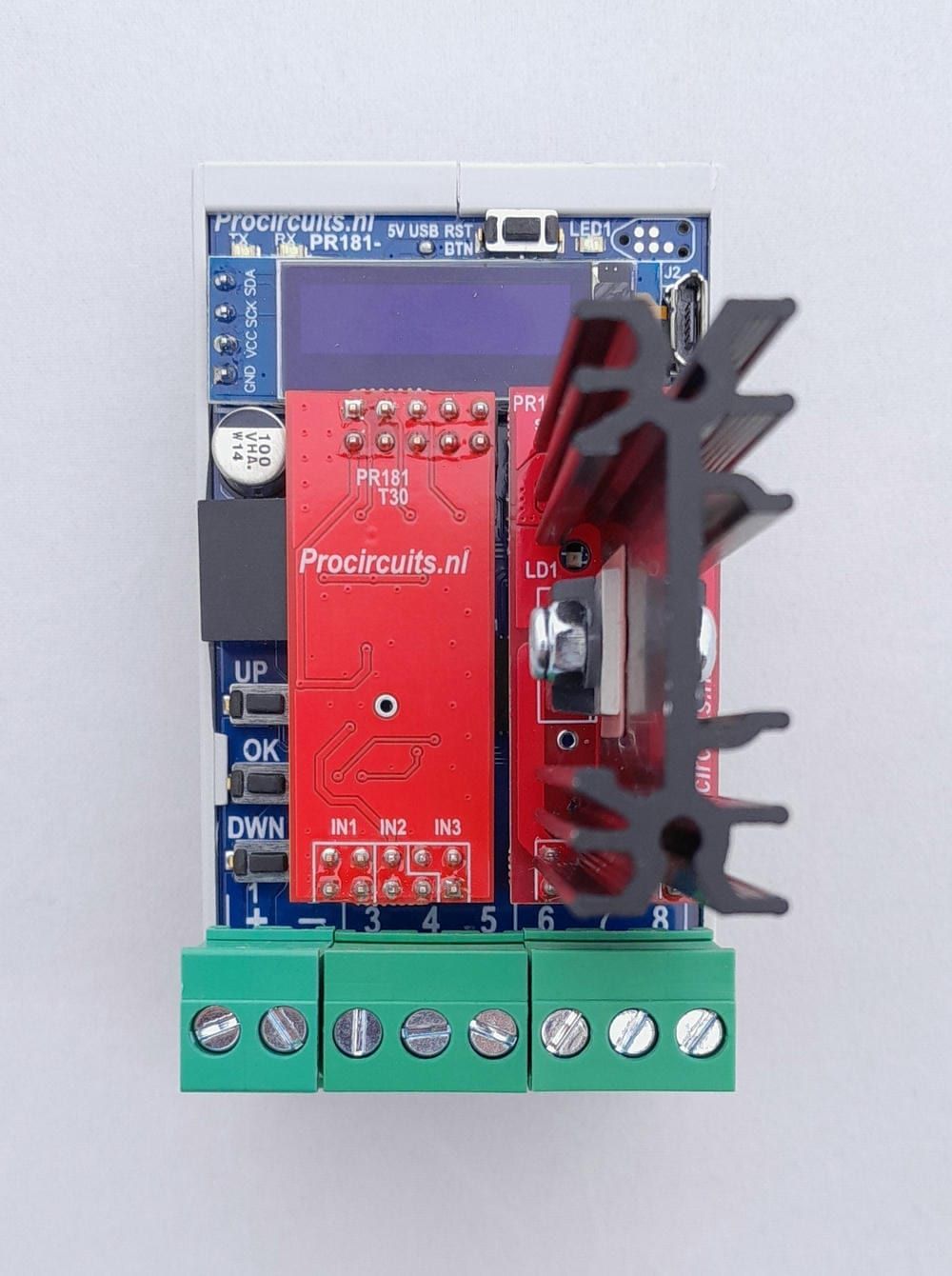

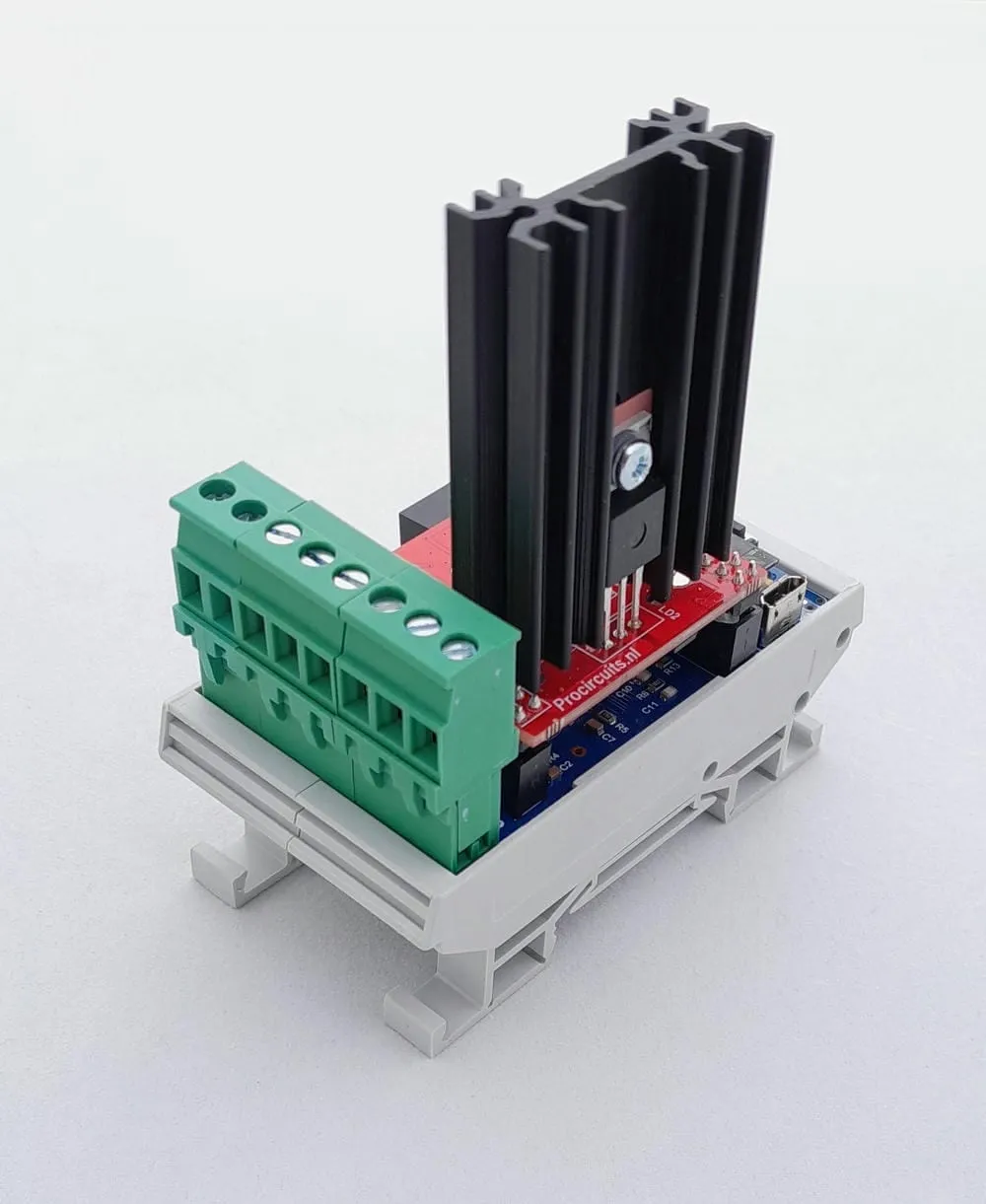

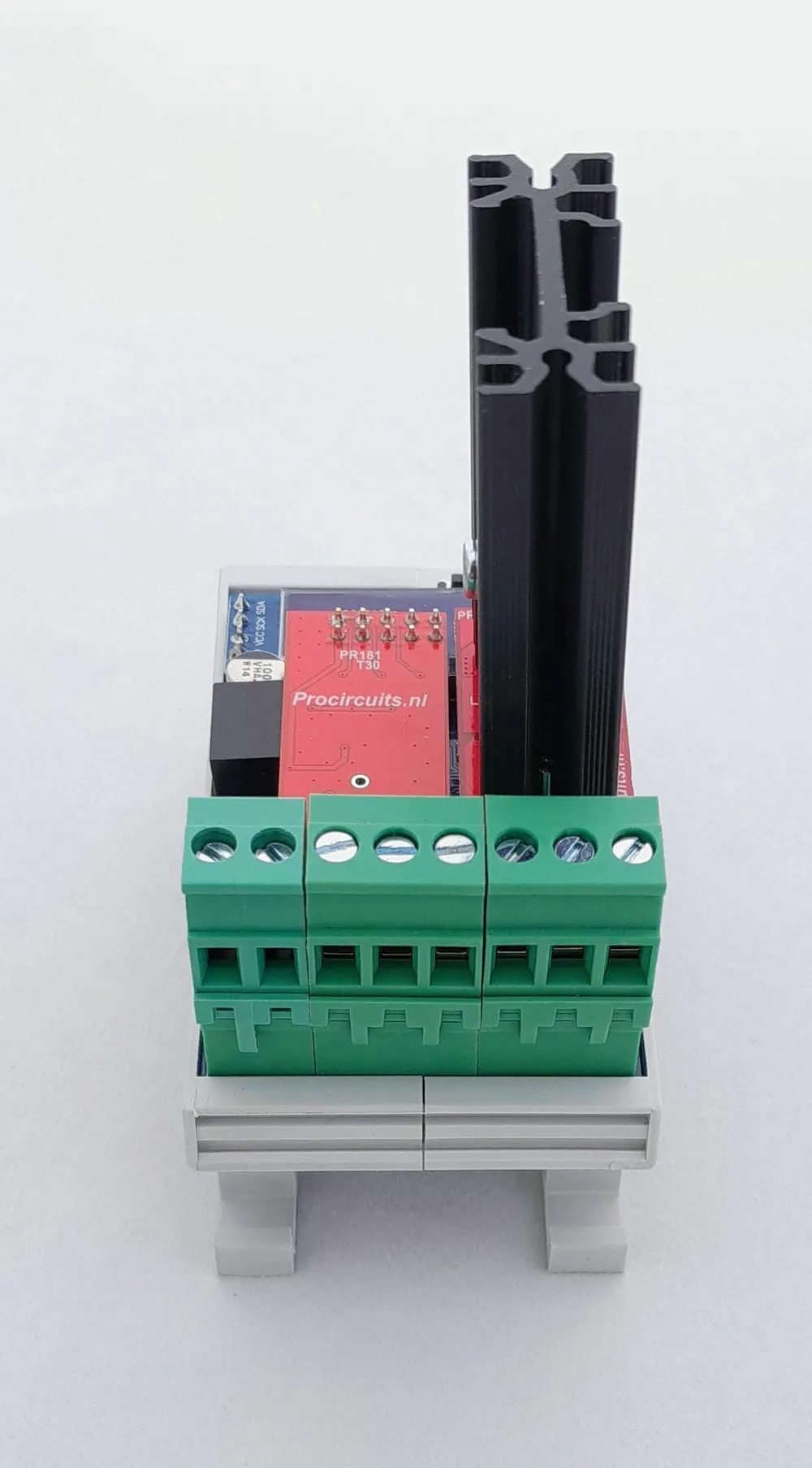

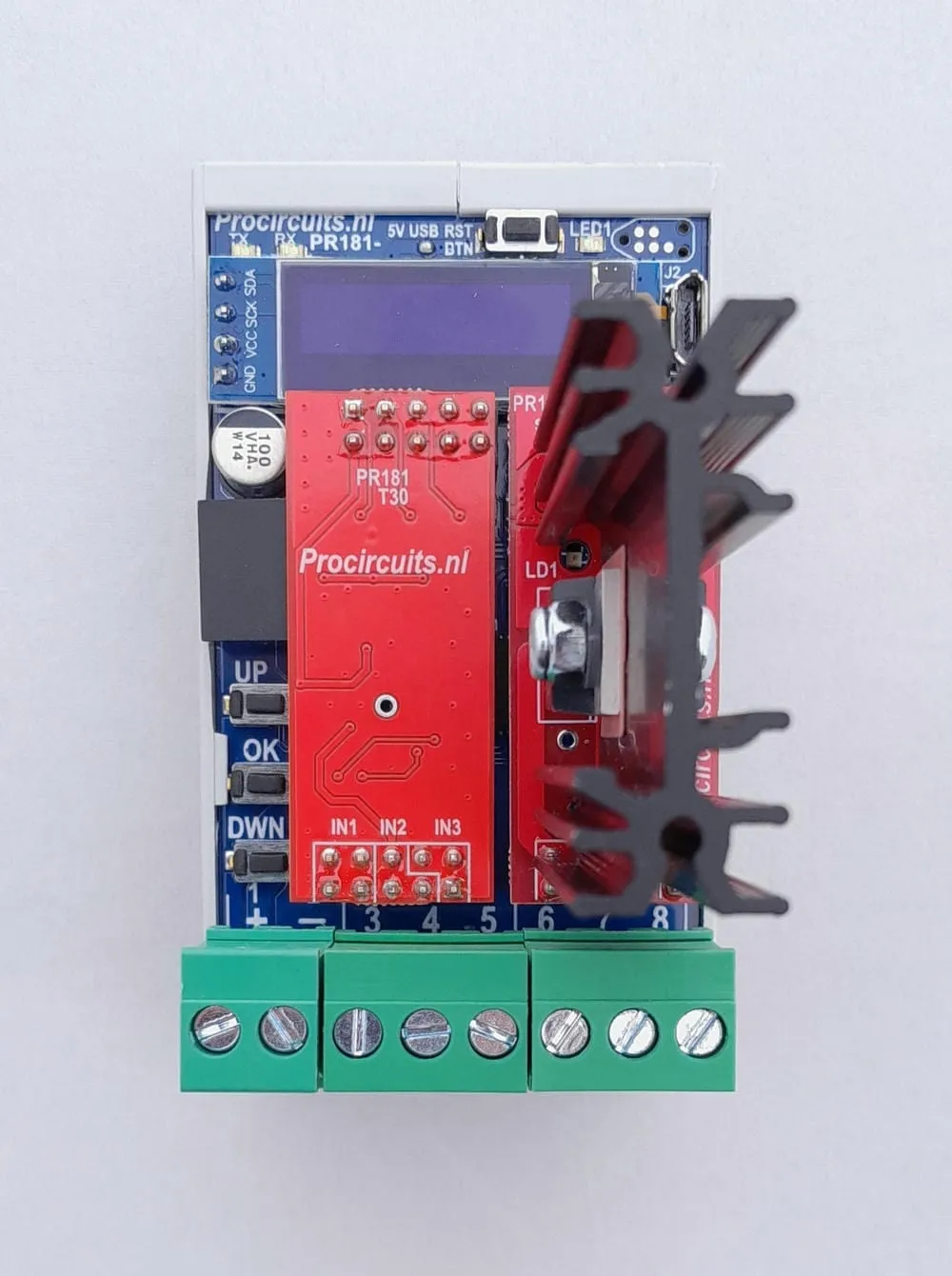

PR181-module met koellichaam in DIN-railbehuizing, schuin van voren

Potmeter naar PWM signaalomvormer, in de min geschakeld, met display

Artikelnummer PR181-X083Potentiometer to PWM signal conditioner, low-side switched, with display

De PR181-X083 zet de stand van een potmeter om naar een PWM-uitgang die in de min geschakeld is en maximaal 4 A levert. Onder- en bovengrens van ingang en uitgang stelt u onafhankelijk van elkaar in via het display, net als de stijg- en daalsnelheid, de PWM-frequentie (3 Hz tot 50 kHz) en de dimcurve. Bij levering geeft de module 0 % duty-cycle met de potmeter linksom en 100 % rechtsom.

  • Voeding 9 tot 30 V DC
  • Ingang potmeter op klem 3, 4 en 5
  • Uitgang PWM, in de min geschakeld (low side), op klem 6; 0 tot 100 % duty-cycle, onder- en bovengrens instelbaar

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding9 tot 30 V DC
IngangPotmeter op klem 3, 4 en 5
UitgangPWM, in de min geschakeld (low side), op klem 6; 0 tot 100 % duty-cycle, onder- en bovengrens instelbaar
ScheidingNiet gescheiden: de min van de potmeter (klem 3) is intern verbonden met de min van de voeding (klem 2)
InstellenDisplay met knoppen UP, OK en DOWN
Uitgangsstroommax. 4 A
PWM-frequentie3 Hz tot 50 kHz, instelbaar
Stijg- en daalsnelheidInstelbaar via het display
Omgevingstemperatuur-25 tot 55 °C, niet condenserend
Afmetingen45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder
FabrieksinstellingPotmeter linksom = 0 % duty-cycle, rechtsom = 100 %

Aansluiten

Aansluiten

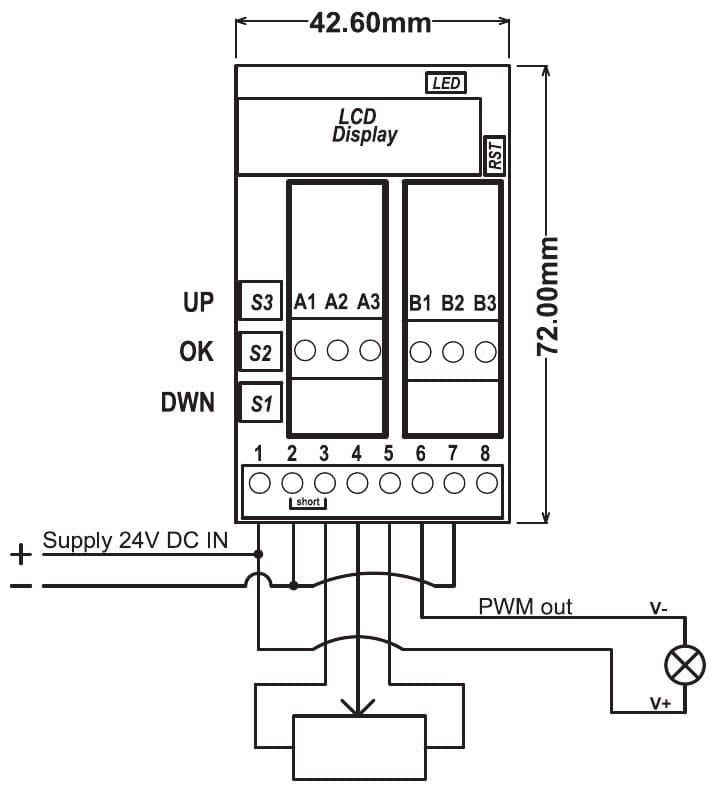

KlemFunctie
Klem 1Voeding plus en plus van de lamp
Klem 2Voeding min; extern verbinden met klem 7
Klem 3Potmeter min, intern verbonden met klem 2
Klem 4Potmeter signaal (loper)
Klem 5Potmeter plus
Klem 6PWM-uitgang, naar de min van de lamp
Klem 7Voeding min; met een korte draad verbinden met klem 2
Klem 8Niet in gebruik

Datasheet (PDF)PDF, 157 kB

Instellen

  1. Verbind klem 2 met klem 7 met een korte draad die de maximale uitgangsstroom aankan.
  2. Sluit de module verder aan volgens de klemmentabel en zet de voeding aan.
  3. Breng de potmeter in de laagste stand, bijvoorbeeld helemaal linksom. Kies in het menu IN1 – Set minimum, druk op OK, kies YES en druk nogmaals op OK.
  4. Breng de potmeter in de hoogste stand, bijvoorbeeld helemaal rechtsom. Kies IN1 – Set maximum, druk op OK, kies YES en druk nogmaals op OK.
  5. Stel de ondergrens van de uitgang in met OUT1 minimum adj: pas de waarde aan met UP en DOWN en bevestig met OK. De waarde loopt van 0 (0 % duty-cycle) tot 4095 (100 %).
  6. Stel de bovengrens van de uitgang op dezelfde manier in met OUT1 maximum adj.
  7. Stel met Output mode de dimcurve in: 0 voor gloeilampen, motoren en hydrauliek, 0,1 voor de meeste LED-verlichting.
  8. Overige menu-onderdelen: IN1 Ramp-Up en IN1 Ramp-Down stellen de stijg- en daalsnelheid van de uitgang in, PWM Freq de frequentie van de uitgang, IN1 minimum adj en IN1 maximum adj stellen de grenzen van de ingang fijn af, en met OUT1 invert op 1 keert u de uitgang om.
  9. Ga naar het menu SAVE om de nieuwe instellingen op te slaan.

Toepassing

  • LED-verlichting en gloeilampen dimmen met een potmeter
  • Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
