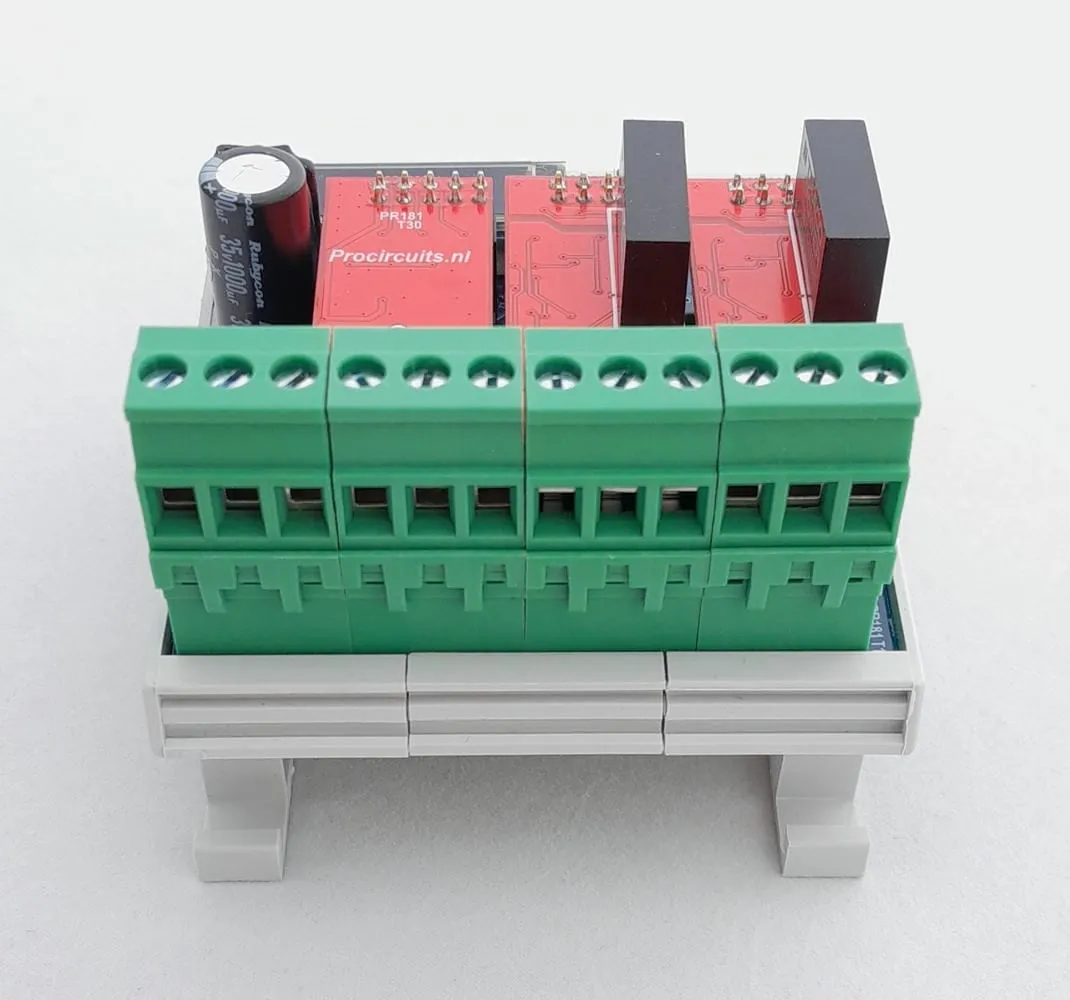

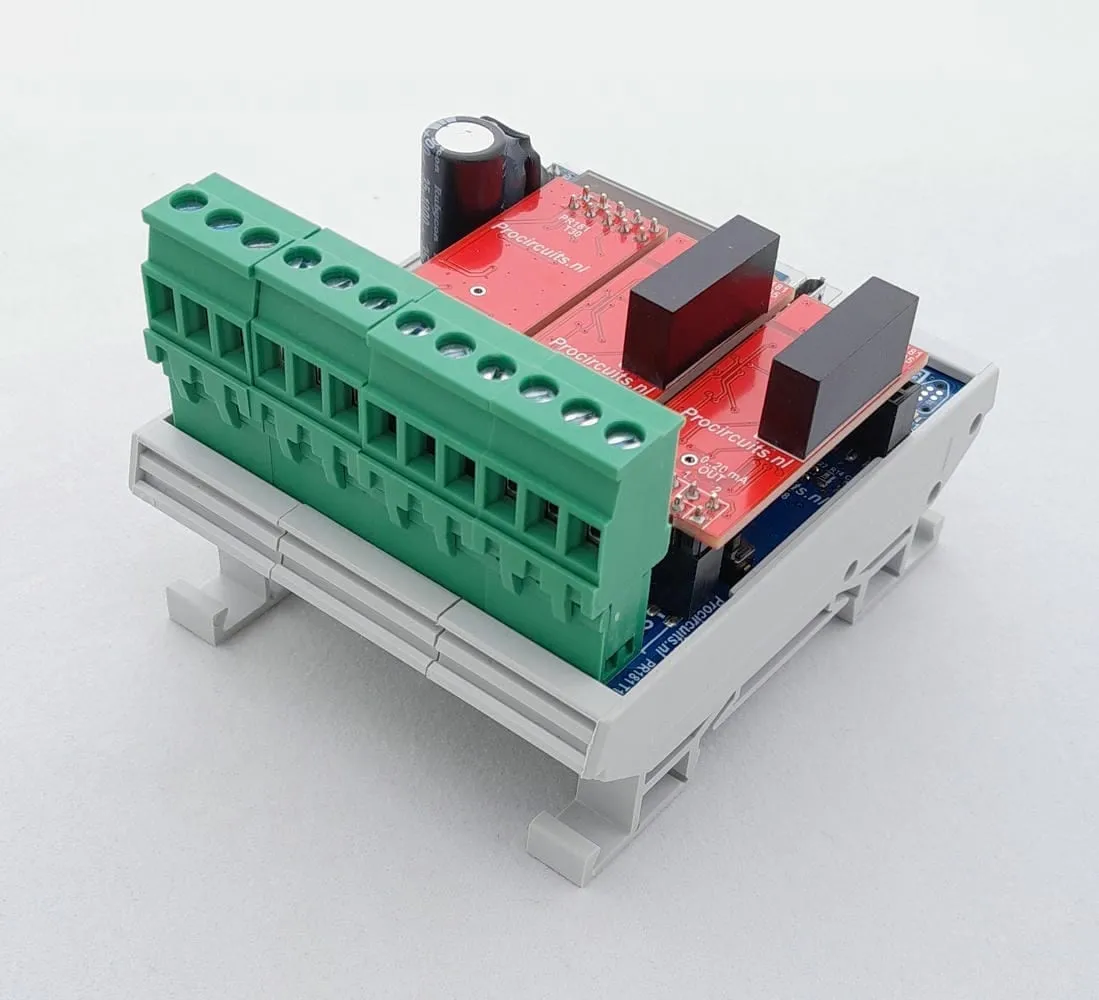

±10 V naar 0-10 V signaalomvormer, galvanisch gescheiden, met display
Artikelnummer PR181-X080±10 V to 0-10 V signal conditioner, isolated, with display
De PR181-X080 zet een spanning van -10 tot +10 V om naar 0-10 V. Ingang en uitgang zijn galvanisch gescheiden van elkaar en van de voeding, om aardlussen te voorkomen. Valt het ingangssignaal weg, bijvoorbeeld door draadbreuk, dan gaat de uitgang naar 5 V, zodat er geen onverwacht uitgangsniveau ontstaat. Bij levering geeft -10 V op de ingang 0 V, 0 V geeft 5 V en +10 V geeft 10 V.
- Voeding 9 tot 30 V DC
- Ingang ±10 V op klem 11 (signaal) en 12 (massa), max. -11 tot +11 V
- Uitgang 0-10 V; onder- en bovengrens instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | ±10 V op klem 11 (signaal) en 12 (massa), max. -11 tot +11 V |
| Uitgang | 0-10 V; onder- en bovengrens instelbaar |
| Scheiding | Ingang en uitgang galvanisch gescheiden van elkaar en van de voeding |
| Instellen | Display met knoppen UP, OK en DOWN |
| Bij signaalverlies | Uitgang naar 5 V als het ingangssignaal wegvalt, bijvoorbeeld bij draadbreuk |
| Stijg- en daalsnelheid | Instelbaar via het display |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | 68 x 83 mm met DIN-railbehuizing, 65 x 72 mm zonder |
| Fabrieksinstelling | -10 V op de ingang = 0 V, 0 V = 5 V, +10 V = 10 V |

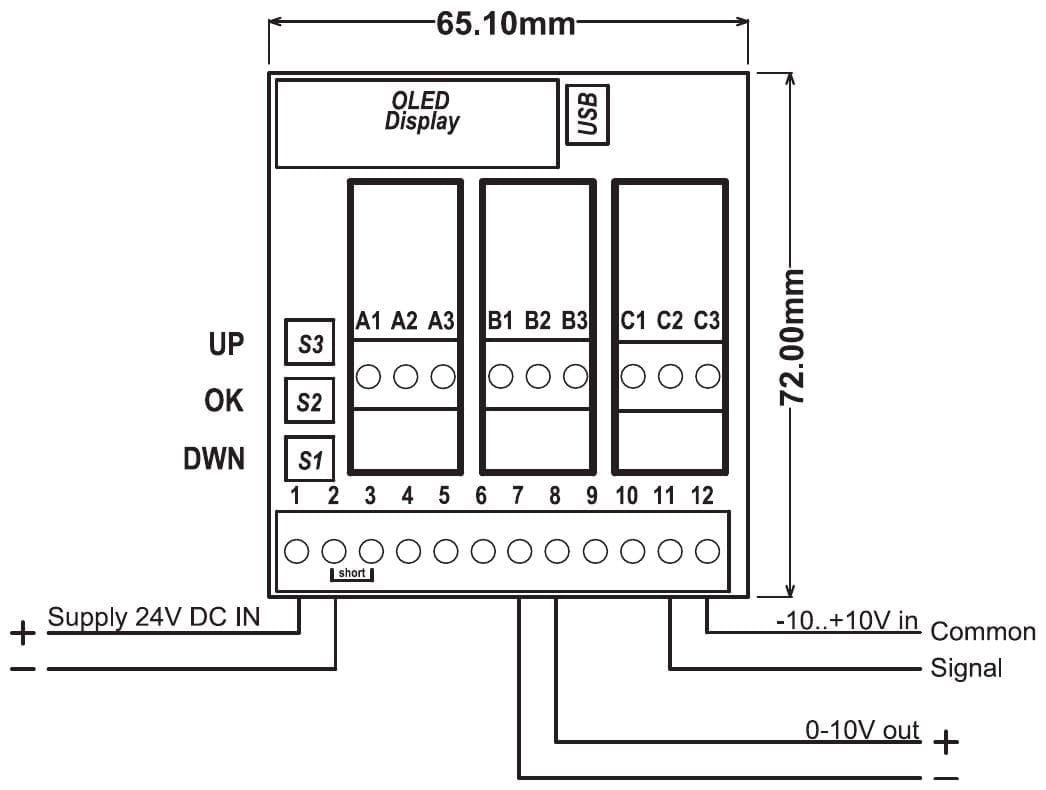

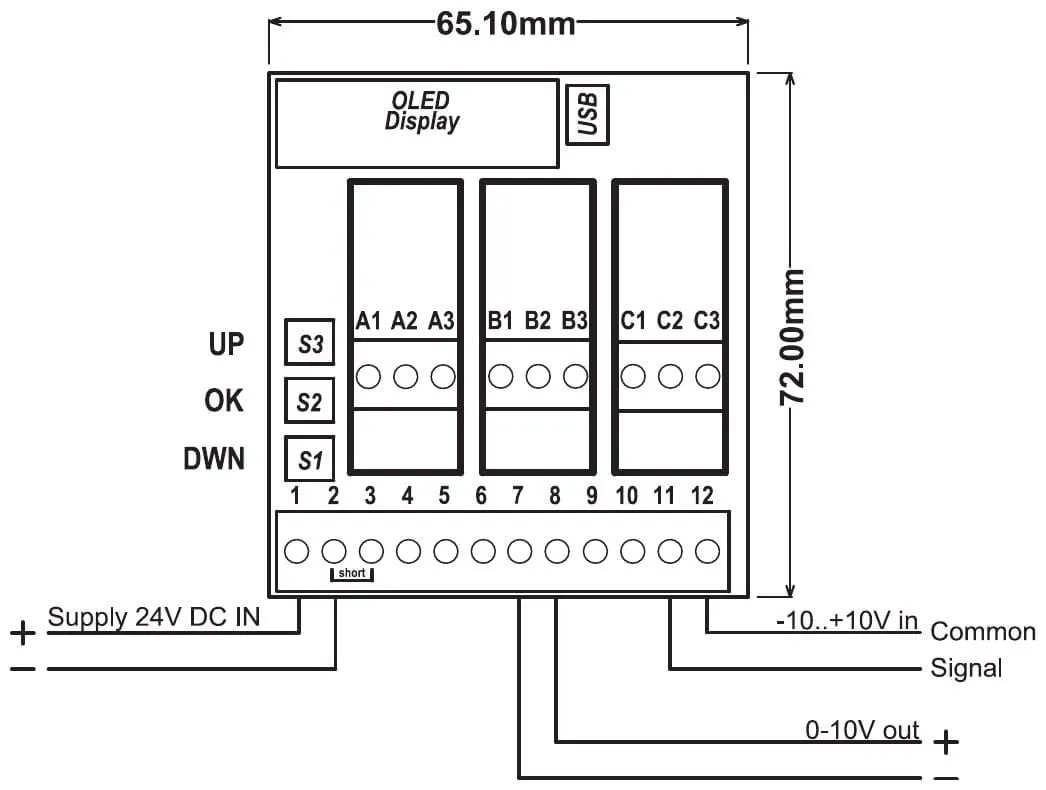

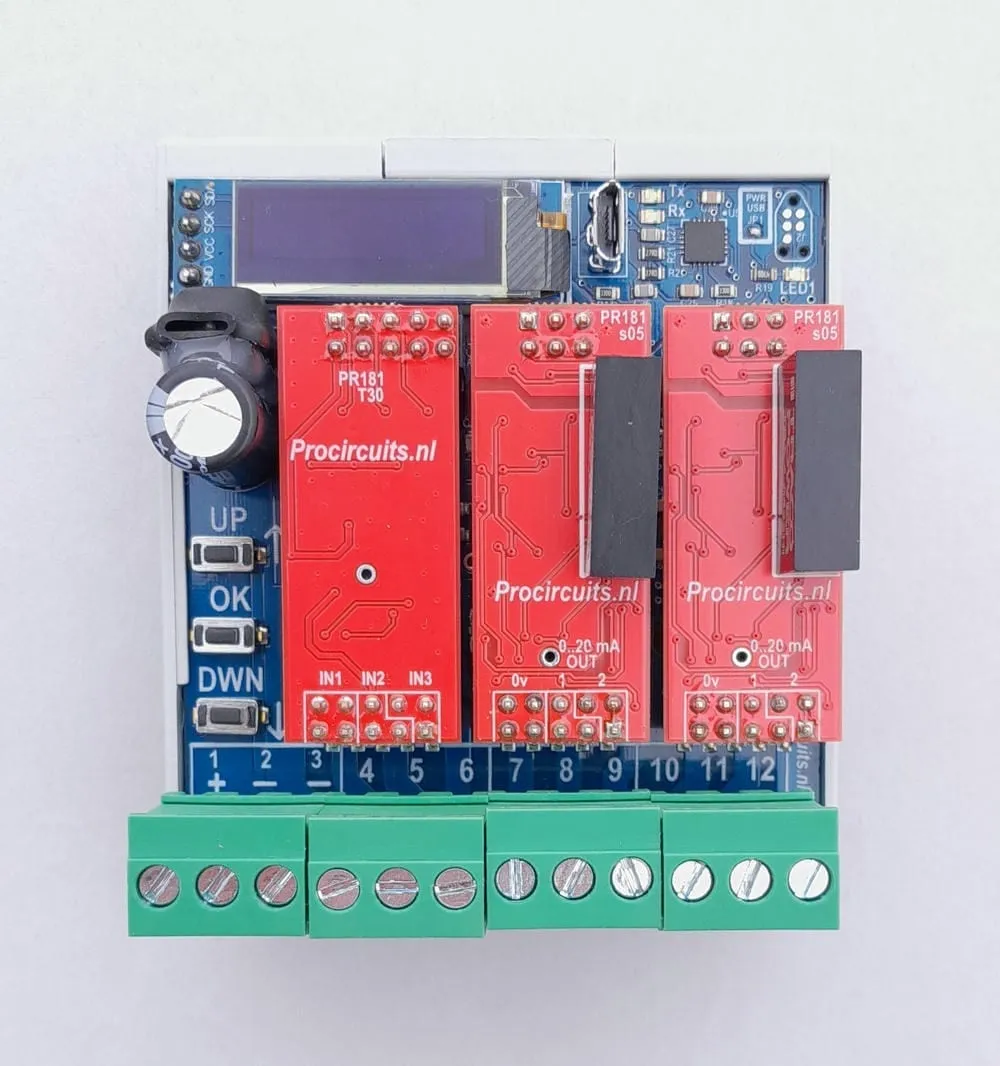

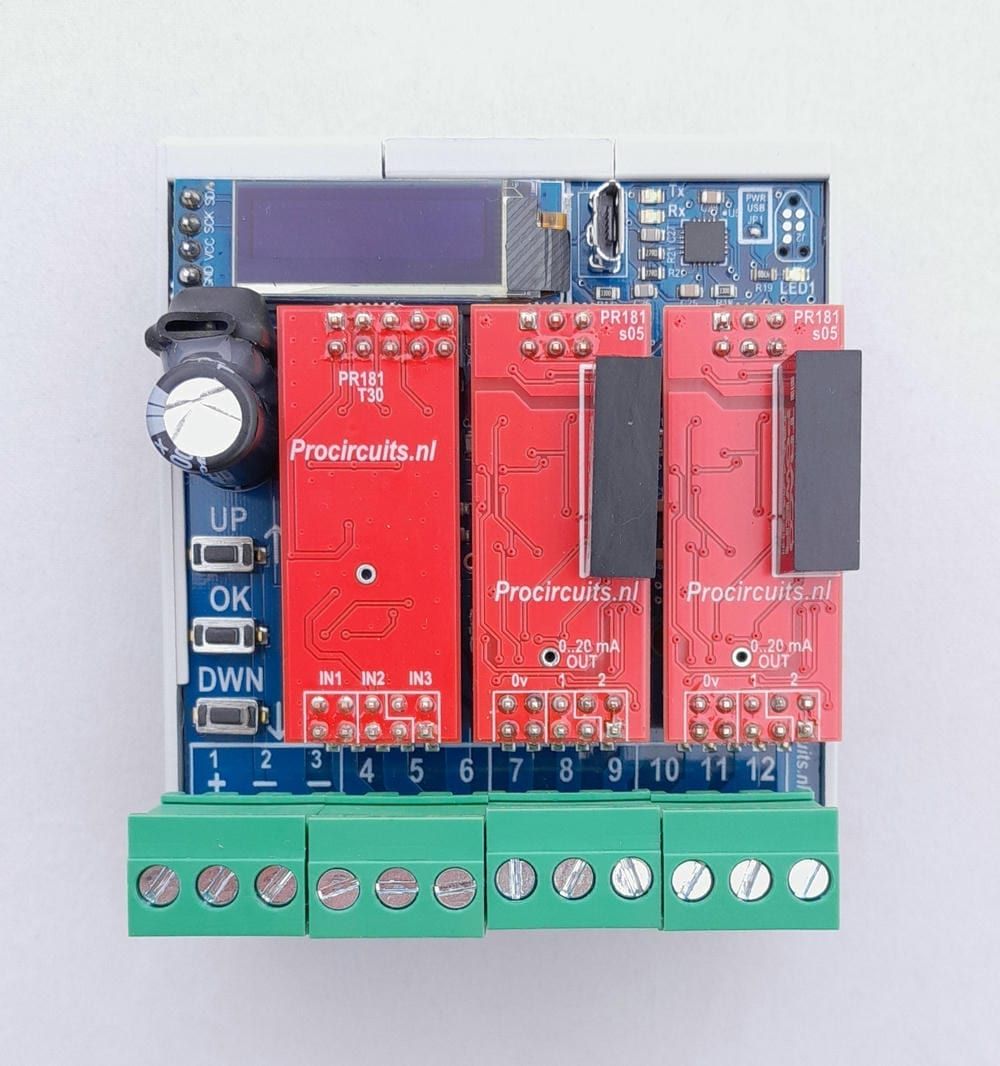

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Min, intern verbonden met klem 2 |
| Klem 4 | Niet in gebruik |
| Klem 5 | Niet in gebruik |
| Klem 6 | Niet in gebruik |
| Klem 7 | Gescheiden massa van de uitgang |
| Klem 8 | Gescheiden uitgang 0-10 V (plus) |
| Klem 9 | Niet in gebruik |
| Klem 10 | Niet in gebruik |
| Klem 11 | Gescheiden ingang ±10 V (signaal) |
| Klem 12 | Gescheiden massa van de ingang |
Instellen
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng de ingang op het laagste niveau, bijvoorbeeld -10 V. Kies in het menu Input 1 – Set minimum, druk op OK, kies YES en druk nogmaals op OK.
- Breng de ingang op het hoogste niveau, bijvoorbeeld +10 V. Kies Input 1 – Set maximum, druk op OK, kies YES en druk nogmaals op OK.
- Stel de ondergrens van de uitgang in met Output 1 min: pas de waarde aan met UP en DOWN en bevestig met OK.
- Stel de bovengrens van de uitgang op dezelfde manier in met Output 1 max.
- Stel zo nodig de stijg- en daalsnelheid van de uitgang in met Ramp-Up en Ramp-Down.
- Fijn afstellen: Input 1 min en Input 1 max stellen de grenzen van de ingang fijn af. Met OUT1 invert op 1 keert u de uitgang om: het laagste niveau op de ingang geeft dan het hoogste niveau op de uitgang.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Een ±10 V-signaal aansluiten op een 0-10 V-ingang, met galvanische scheiding van ingang en uitgang om aardlussen te voorkomen
- Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
