4-20 mA naar ±10 V signaalomvormer, galvanisch gescheiden, met display
Artikelnummer PR181x0884-20 mA to ±10 V signal conditioner, isolated, with display
De PR181x088 zet een stroomsignaal van 4-20 mA of 0-20 mA om naar een spanning van -10 tot +10 V. De uitgang is galvanisch gescheiden. Onder- en bovengrens van ingang en uitgang stelt u in via het display, net als de stijg- en daalsnelheid van de uitgang. Bij levering geeft 4 mA op de ingang -10 V en 20 mA +10 V.
- Voeding 12 of 24 V DC
- Ingang 4-20 mA of 0-20 mA op klem 4
- Uitgang -10 tot +10 V; onder- en bovengrens instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Andere uitvoering: PR505x015. De PR505x015 doet dezelfde omzetting in een compacte DIN-railmodule van 115 x 100 x 23 mm, zonder display maar met een ingebouwde wifi-hotspot. Hij werkt op 12 of 24 V DC (±20 %) en heeft drie vrije uitbreidingssloten, bijvoorbeeld voor extra in- of uitgangen. Wilt u instellen via een display op de module? Kies dan de PR181x088. Wilt u later in- of uitgangen toevoegen, of de module via wifi bijwerken? Kies dan de PR505x015.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 12 of 24 V DC |
|---|---|
| Ingang | 4-20 mA of 0-20 mA op klem 4 |
| Uitgang | -10 tot +10 V; onder- en bovengrens instelbaar |
| Scheiding | Uitgang galvanisch gescheiden |

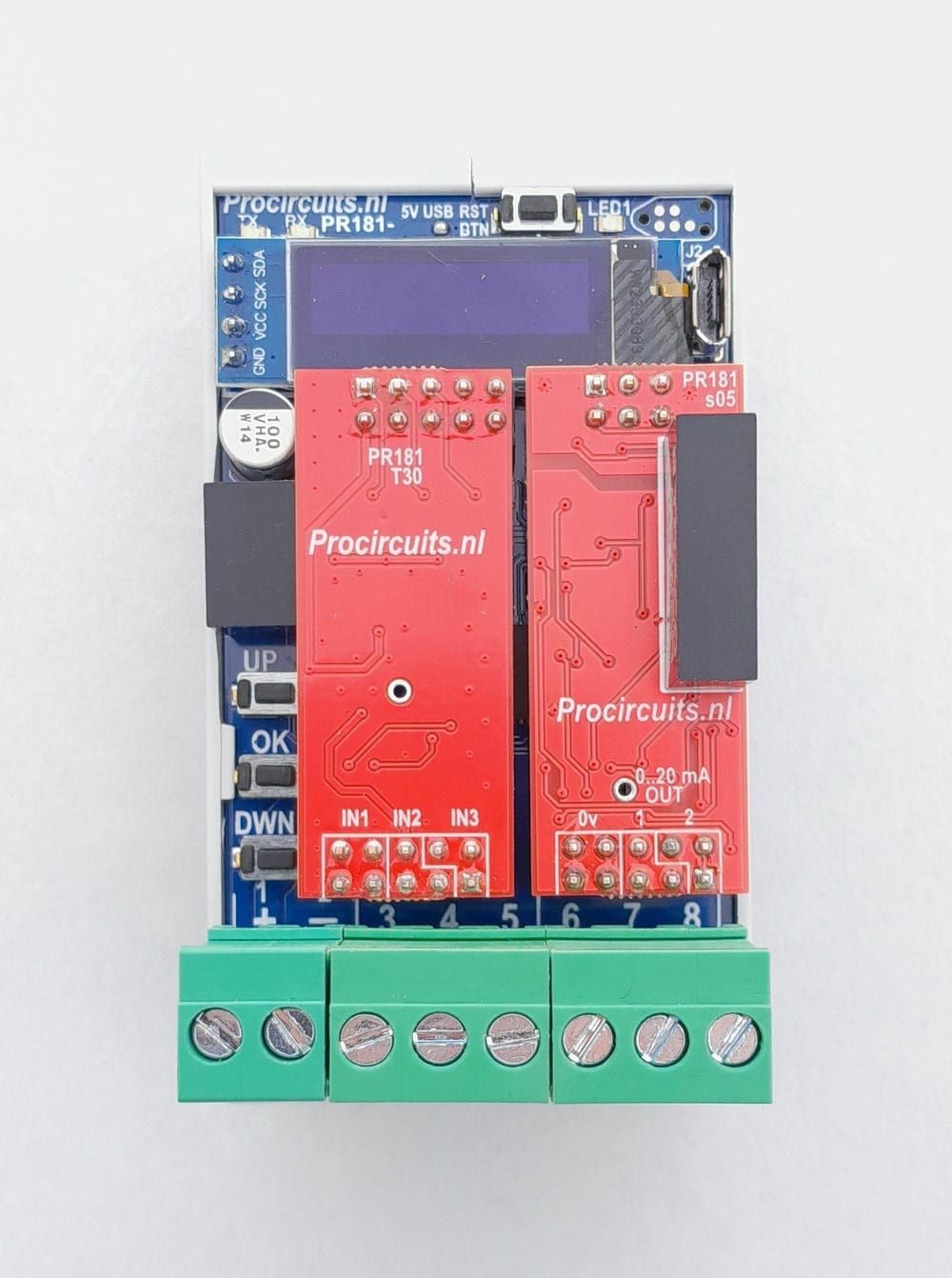

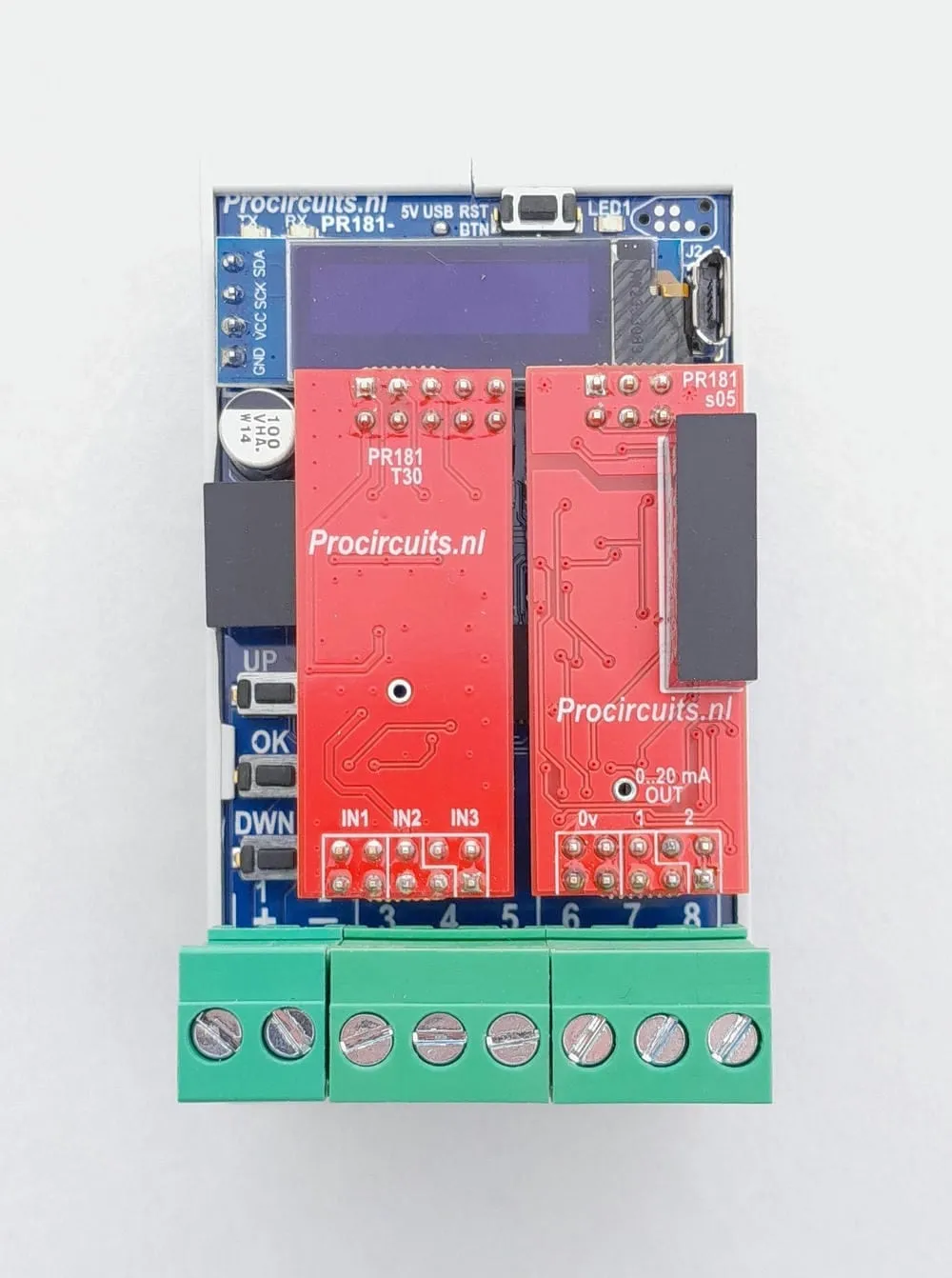

| Instellen | Display met knoppen UP, OK en DOWN |
| Stijg- en daalsnelheid | Instelbaar via het display |

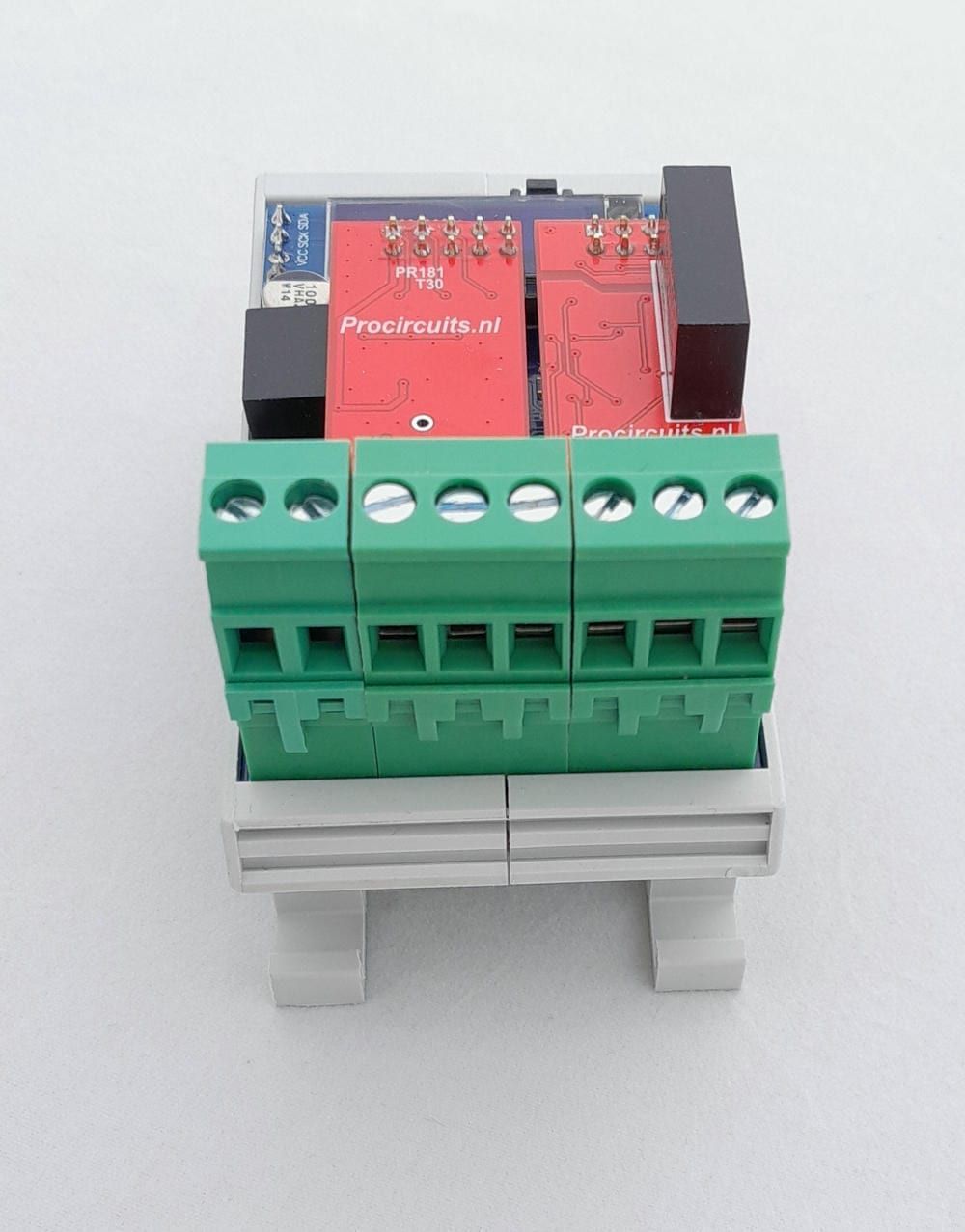

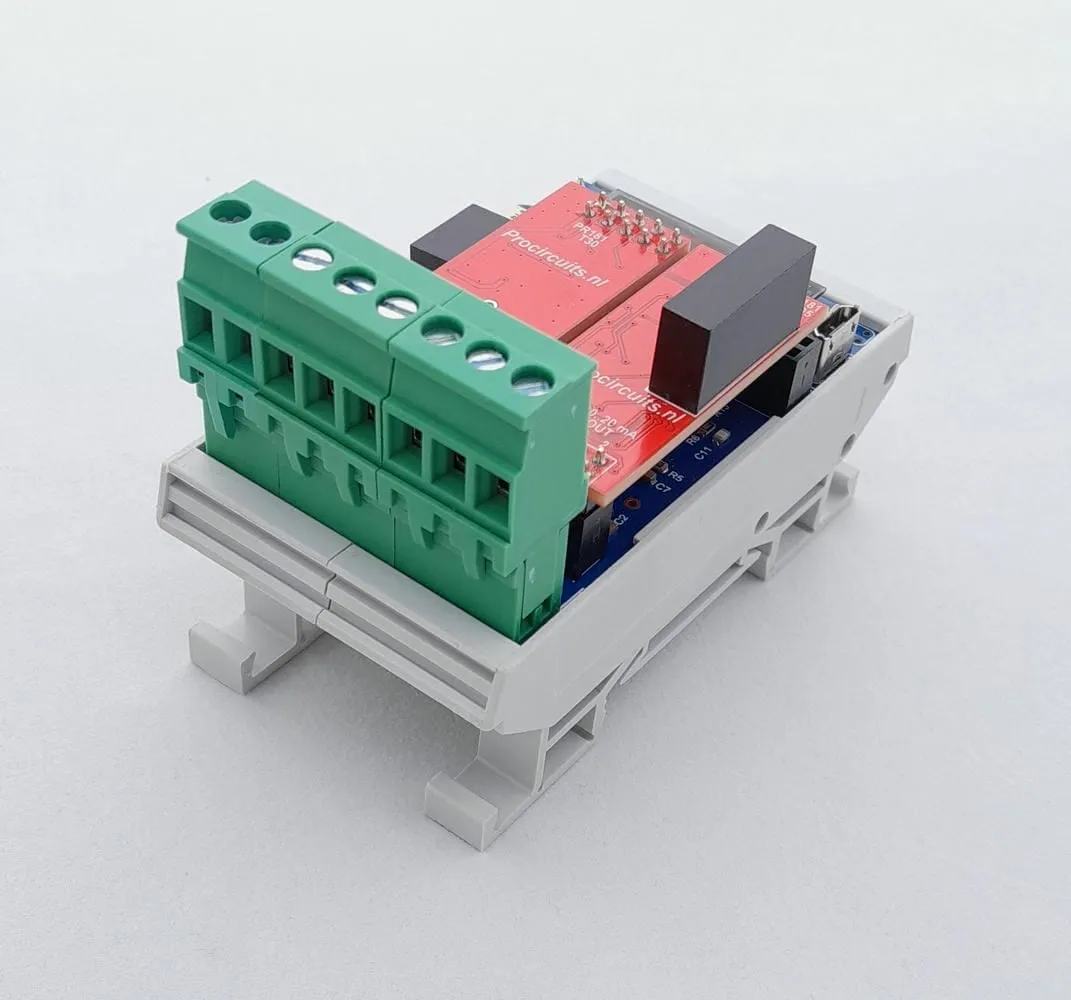

| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42 x 72 mm zonder |
| Fabrieksinstelling | 4 mA op de ingang = -10 V, 20 mA = +10 V |
Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Min, intern verbonden met klem 2 |
| Klem 4 | Ingang 4-20 mA of 0-20 mA (plus) |
| Klem 5 | Niet in gebruik |
| Klem 6 | Gescheiden massa (0 V) van de uitgang |
| Klem 7 | Gescheiden uitgang -10 tot +10 V |
| Klem 8 | Niet in gebruik |
Instellen
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng de ingang op het laagste niveau, bijvoorbeeld 4 mA. Kies in het menu IN1 – Set minimum, druk op OK, kies YES en druk nogmaals op OK.
- Breng de ingang op het hoogste niveau, bijvoorbeeld 20 mA. Kies IN1 – Set maximum, druk op OK, kies YES en druk nogmaals op OK.
- Stel de ondergrens van de uitgang in met OUT1 minimum adj: pas de waarde aan met UP en DOWN en bevestig met OK.
- Stel de bovengrens van de uitgang op dezelfde manier in met OUT1 maximum adj.
- Stel zo nodig de stijg- en daalsnelheid van de uitgang in met IN1 Ramp-Up en IN1 Ramp-Down.
- Fijn afstellen: IN1 minimum adj en IN1 maximum adj stellen de grenzen van de ingang fijn af. Met OUT1 invert op 1 keert u de uitgang om: het laagste niveau op de ingang geeft dan het hoogste niveau op de uitgang.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Een 4-20 mA- of 0-20 mA-signaal aansluiten op een ingang voor -10 tot +10 V
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
