Potmeter naar 4-20 mA signaalomvormer, galvanisch gescheiden, met display
Artikelnummer PR181-X089Potentiometer to 4-20 mA signal conditioner, isolated, with display
De PR181-X089 zet de stand van een potmeter om naar een 4-20 mA-signaal. De uitgang is galvanisch gescheiden van de ingang en de voeding, om aardlussen te voorkomen. Onder- en bovengrens van ingang en uitgang stelt u onafhankelijk van elkaar in via het display, net als de stijg- en daalsnelheid van de uitgang. Bij levering geeft de module 4 mA met de potmeter linksom en 20 mA rechtsom.
- Voeding 9 tot 30 V DC
- Ingang potmeter op klem 3, 4 en 5
- Uitgang 4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Andere uitvoering: PR100s01. De PR100s01 doet dezelfde omzetting zonder display: u stelt hem in met drie drukknoppen op de module. De uitgang is niet gescheiden (de min van de uitgang is verbonden met de min van de voeding), de voeding is 12 en 24 V DC (werkbereik 11 tot 30 V DC) en de omgevingstemperatuur 0 tot 55 °C. Moeten ingang en uitgang gescheiden zijn, of wilt u via een display instellen? Kies dan de PR181. Anders volstaat de PR100.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | Potmeter op klem 3, 4 en 5 |
| Uitgang | 4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar |
| Scheiding | Uitgang galvanisch gescheiden van ingang en voeding |
| Instellen | Display met knoppen UP, OK en DOWN |
| Stijg- en daalsnelheid | Instelbaar via het display |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | 45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder |
| Fabrieksinstelling | Potmeter linksom = 4 mA, rechtsom = 20 mA |

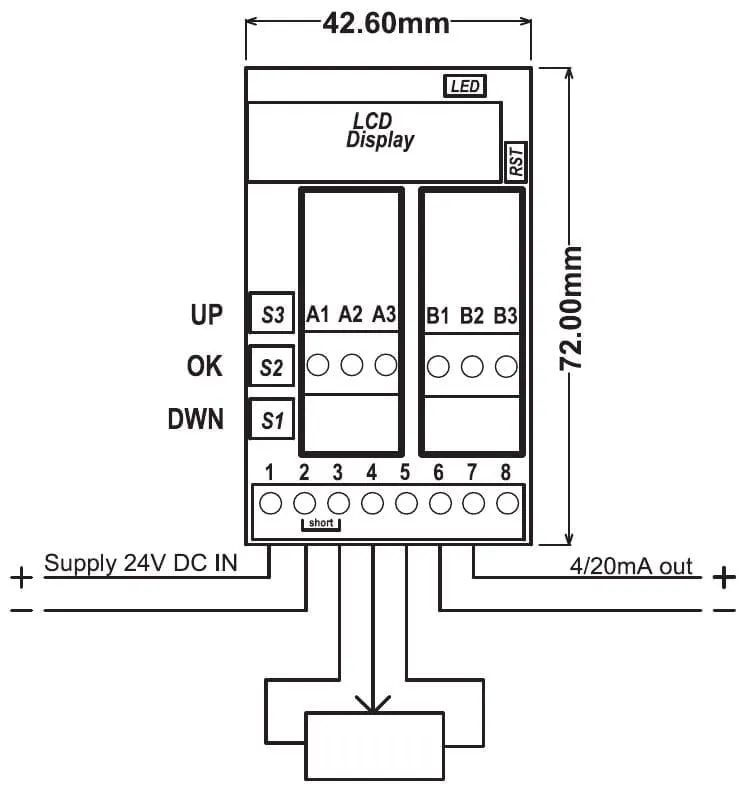

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Potmeter min, intern verbonden met klem 2 |
| Klem 4 | Potmeter signaal (loper) |
| Klem 5 | Potmeter plus |
| Klem 6 | Gescheiden massa van de uitgang |
| Klem 7 | Gescheiden uitgang 4-20 mA (plus) |
| Klem 8 | Niet in gebruik |
Instellen
- Sluit de module aan volgens de klemmentabel en zet de voeding aan.
- Breng de potmeter in de laagste stand, bijvoorbeeld helemaal linksom. Kies in het menu IN1 – Set minimum, druk op OK, kies YES en druk nogmaals op OK.
- Breng de potmeter in de hoogste stand, bijvoorbeeld helemaal rechtsom. Kies IN1 – Set maximum, druk op OK, kies YES en druk nogmaals op OK.
- Stel de ondergrens van de uitgang in met OUT1 minimum adj: pas de waarde aan met UP en DOWN en bevestig met OK.
- Stel de bovengrens van de uitgang op dezelfde manier in met OUT1 maximum adj.
- Stel zo nodig de stijg- en daalsnelheid van de uitgang in met IN1 Ramp-Up en IN1 Ramp-Down.
- Fijn afstellen: IN1 minimum adj en IN1 maximum adj stellen de grenzen van de ingang fijn af. Met OUT1 invert op 1 keert u de uitgang om: de laagste stand van de potmeter geeft dan het hoogste uitgangsniveau.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Een potmeter aansluiten op een 4-20 mA-ingang, met galvanische scheiding om aardlussen te voorkomen
- Motoren, pompen, kleppen en hydrauliek rustig aansturen met de instelbare stijg- en daalsnelheid
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
