PR804-module in DIN-railbehuizing, schuin van voren

Pulscontactdimmer voor LED, in de plus geschakeld, grenzen en dimsnelheid instelbaar

Artikelnummer PR804s08Pulse-contact LED dimmer, high-side switched, adjustable limits and dimming speed

De PR804s08 dimt verlichting met één extern pulscontact tussen klem 4 en 5, via een PWM-uitgang die in de plus geschakeld is: de lamp komt tussen klem 2 en klem 6 (0 V). Met de trimmers MIN, MAX en SPEED op de print stelt u de ondergrens, de bovengrens en de dimsnelheid van de uitgang in.

  • Voeding 9 tot 30 V DC, voor 12 en 24 V DC-systemen
  • Ingang pulscontact (maakcontact) tussen klem 4 en 5
  • Uitgang PWM, in de plus geschakeld (high side): lamp tussen klem 2 en 6

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Andere uitvoering: PR142x04. De PR142x04 uit de PR142-reeks dimt ook met één pulscontact, is eveneens in de plus geschakeld en heeft dezelfde klemindeling. De PWM-frequentie is daar 122 Hz. Wilt u ondergrens, bovengrens en dimsnelheid zelf instellen, of de dimcurve aanpassen? Kies dan de PR804. Anders volstaat de PR142.

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding9 tot 30 V DC, voor 12 en 24 V DC-systemen
IngangPulscontact (maakcontact) tussen klem 4 en 5
UitgangPWM, in de plus geschakeld (high side): lamp tussen klem 2 en 6
ScheidingNiet galvanisch gescheiden
InstellenTrimmers MIN, MAX en SPEED op de print; dimcurve instelbaar
Uitgangsstroommax. 5 A
PWM-frequentie120 Hz
Omgevingstemperatuur0 tot 80 °C
Afmetingen45 x 83 mm met DIN-railbehuizing, 42,5 x 72 mm zonder

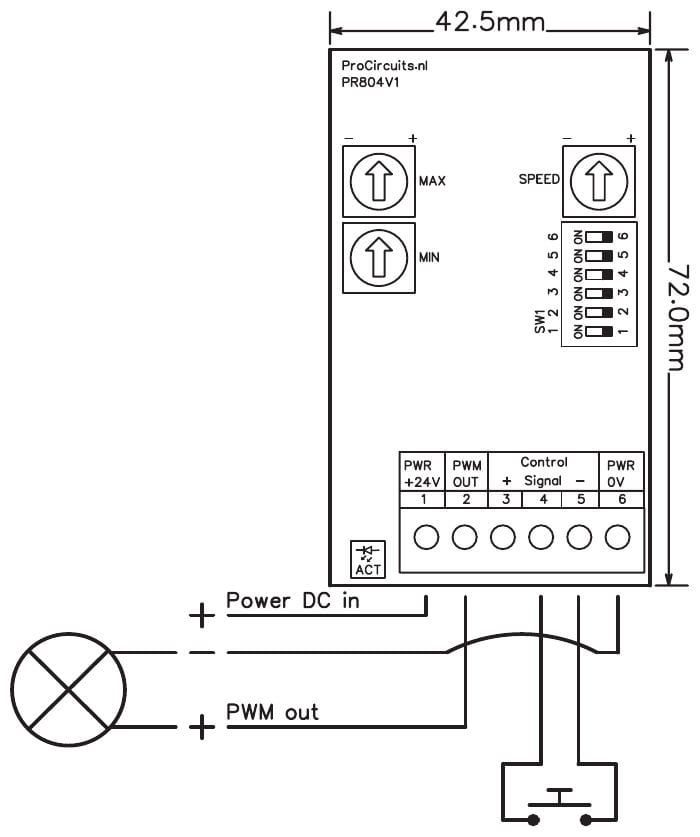

Aansluiten

Aansluiten
KlemFunctie
Klem 1Voeding plus
Klem 2PWM-uitgang, naar de plus van de lamp
Klem 3Niet in gebruik
Klem 4Pulscontact, maakcontact (NO)
Klem 5Pulscontact, gemeenschappelijk (common)
Klem 6Voeding min (0 V) en min van de lamp

Datasheet (PDF)PDF, 145 kB

Instellen

  1. Sluit de lamp aan tussen klem 2 en klem 6.
  2. Sluit het pulscontact aan tussen klem 4 en klem 5.
  3. Sluit de voeding aan op klem 1 (plus) en klem 6 (0 V).
  4. Stel met de trimmer MIN de ondergrens van de uitgang in.
  5. Stel met de trimmer MAX de bovengrens van de uitgang in.
  6. Stel met de trimmer SPEED de dimsnelheid in.

Toepassing

  • LED- en halogeenverlichting dimmen met één drukknop, in 12 en 24 V DC-systemen

PR804-reeks: dimmers met instelbare grenzen en dimsnelheid

De dimmers van de PR804-reeks zetten een potmeter, een 4-20 mA- of 0-10 V-signaal of een pulscontact om naar een PWM-uitgang voor LED- en halogeenverlichting. Ondergrens, bovengrens en snelheid van de uitgang stelt u in met de potmeters op de module. Ook de dimcurve is instelbaar, zodat LED-verlichting lineair reageert op de bediening. In de min geschakeld (low side) zit de lamp tussen klem 1 en klem 2; in de plus geschakeld (high side) tussen klem 2 en klem 6. Alle uitvoeringen werken op 9 tot 30 V DC, leveren maximaal 5 A bij 120 Hz en zijn geschikt voor een omgevingstemperatuur van 0 tot 80 °C. De behuizing voor de DIN-rail is 45 x 83 mm (print 42,5 x 72 mm). Hebt u galvanische scheiding nodig tussen ingang, uitgang of voeding, neem dan contact met ons op.

Meer over de PR804-reeks

Past het net niet?

Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan.

Over maatwerk
