Pulscontactdimmer voor LED, in de plus geschakeld
Artikelnummer PR142x04Pulse-contact LED dimmer, high-side switched

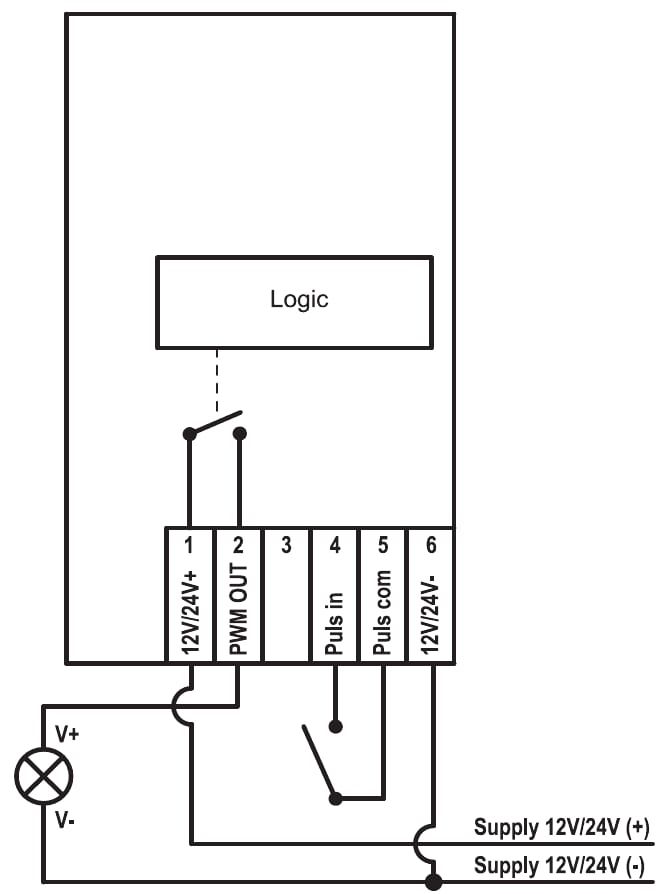

De PR142x04 zet de pulsen van een extern pulscontact om naar een PWM-uitgang die in de plus geschakeld is: de lamp komt tussen klem 2 en klem 6. De schakelaar of het pulscontact sluit u aan tussen klem 4 en 5, zodat u de verlichting met één knop dimt. Klem 6, de min van de voeding, is ook de gemeenschappelijke massa van de signalen; de module is niet galvanisch gescheiden.
- Voeding 9 tot 30 V DC, voor 12 en 24 V DC-systemen
- Ingang pulscontact of schakelaar tussen klem 4 en 5
- Uitgang PWM, in de plus geschakeld (high side): lamp tussen klem 2 en 6
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Andere uitvoering: PR804s08. De PR804s08 uit de PR804-reeks dimt ook met één pulscontact, is eveneens in de plus geschakeld en heeft dezelfde klemindeling. Daarbij stelt u ondergrens, bovengrens en dimsnelheid in met trimmers op de print, en ook de dimcurve is instelbaar. De PWM-frequentie is 120 Hz. Wilt u ondergrens, bovengrens en dimsnelheid zelf instellen, of de dimcurve aanpassen? Kies dan de PR804. Anders volstaat de PR142.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC, voor 12 en 24 V DC-systemen |
|---|---|
| Ingang | Pulscontact of schakelaar tussen klem 4 en 5 |
| Uitgang | PWM, in de plus geschakeld (high side): lamp tussen klem 2 en 6 |
| Scheiding | Niet gescheiden: klem 6 (voeding min) is ook de gemeenschappelijke massa van de signalen |
| Uitgangsstroom | max. 5 A |
| PWM-frequentie | 122 Hz |
| Omgevingstemperatuur | 0 tot 80 °C |
| Afmetingen | 45 x 82 mm |
Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus (12 of 24 V DC) |
| Klem 2 | PWM-uitgang, naar de plus van de lamp |
| Klem 3 | Niet in gebruik |
| Klem 4 | Pulscontact (signaal plus): ene zijde van de schakelaar |
| Klem 5 | Pulscontact (signaal min): andere zijde van de schakelaar |
| Klem 6 | Voeding min en min van de lamp, ook gemeenschappelijke massa van de signalen |
Toepassing
- LED- en halogeenverlichting dimmen met één knop, in 12 en 24 V DC-systemen
PR142-reeks: PWM-dimmers voor LED en halogeen
De dimmers van de PR142-reeks zetten een potmeter of een pulscontact om naar een PWM-uitgang, in de min of in de plus geschakeld, voor het dimmen van LED- en halogeenverlichting. Ze werken op 9 tot 30 V DC, dus op 12 en 24 V DC-systemen, leveren maximaal 5 A bij 122 Hz en zijn geschikt voor een omgevingstemperatuur van 0 tot 80 °C. De modules meten 45 x 82 mm. Hebt u galvanische scheiding nodig tussen ingang, uitgang of voeding, neem dan contact met ons op.
