Potmeterdimmer voor LED, in de plus geschakeld
Artikelnummer PR142x02Potentiometer-controlled LED dimmer, high-side switched
De PR142x02 zet de stand van een externe potmeter van 500 Ω tot 100 kΩ om naar een PWM-uitgang die in de plus geschakeld is: de lamp komt tussen klem 2 en klem 6. De potmeter sluit u aan op klem 3, 4 en 5. Klem 6, de min van de voeding, is ook de gemeenschappelijke massa van de analoge signalen; de module is niet galvanisch gescheiden.
- Voeding 9 tot 30 V DC, voor 12 en 24 V DC-systemen
- Ingang potmeter van 500 Ω tot 100 kΩ op klem 3, 4 en 5
- Uitgang PWM, in de plus geschakeld (high side): lamp tussen klem 2 en 6
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Andere uitvoering: PR804s02. De PR804s02 uit de PR804-reeks dimt ook met een potmeter, is eveneens in de plus geschakeld en heeft dezelfde klemindeling. Daarbij stelt u ondergrens, bovengrens en dimsnelheid in met trimmers op de print, en ook de dimcurve is instelbaar. De potmeter mag 1 kΩ tot 100 kΩ zijn en de PWM-frequentie is 120 Hz. Wilt u ondergrens, bovengrens en dimsnelheid zelf instellen, of de dimcurve aanpassen? Kies dan de PR804. Anders volstaat de PR142.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC, voor 12 en 24 V DC-systemen |
|---|---|
| Ingang | Potmeter van 500 Ω tot 100 kΩ op klem 3, 4 en 5 |
| Uitgang | PWM, in de plus geschakeld (high side): lamp tussen klem 2 en 6 |
| Scheiding | Niet gescheiden: klem 6 (voeding min) is ook de gemeenschappelijke massa van de analoge signalen |
| Uitgangsstroom | max. 5 A |
| PWM-frequentie | 122 Hz |
| Omgevingstemperatuur | 0 tot 80 °C |
| Afmetingen | 45 x 82 mm |

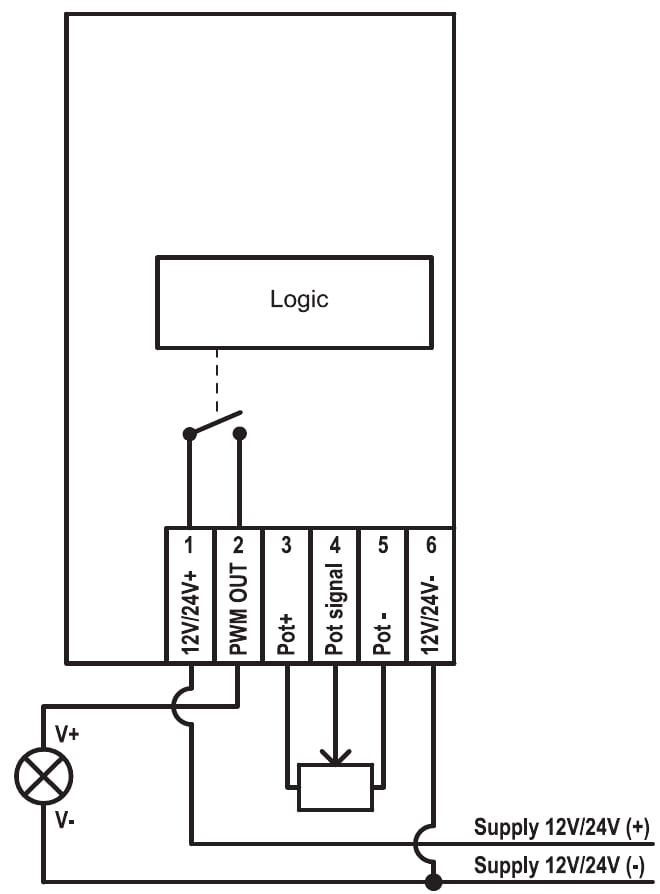

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus (12 of 24 V DC) |
| Klem 2 | PWM-uitgang, naar de plus van de lamp |
| Klem 3 | Potmeter plus |
| Klem 4 | Potmeter signaal (loper) |
| Klem 5 | Potmeter min |
| Klem 6 | Voeding min en min van de lamp, ook gemeenschappelijke massa van de analoge signalen |
Toepassing
- LED- en halogeenverlichting traploos dimmen met een potmeter, in 12 en 24 V DC-systemen
PR142-reeks: PWM-dimmers voor LED en halogeen
De dimmers van de PR142-reeks zetten een potmeter of een pulscontact om naar een PWM-uitgang, in de min of in de plus geschakeld, voor het dimmen van LED- en halogeenverlichting. Ze werken op 9 tot 30 V DC, dus op 12 en 24 V DC-systemen, leveren maximaal 5 A bij 122 Hz en zijn geschikt voor een omgevingstemperatuur van 0 tot 80 °C. De modules meten 45 x 82 mm. Hebt u galvanische scheiding nodig tussen ingang, uitgang of voeding, neem dan contact met ons op.
