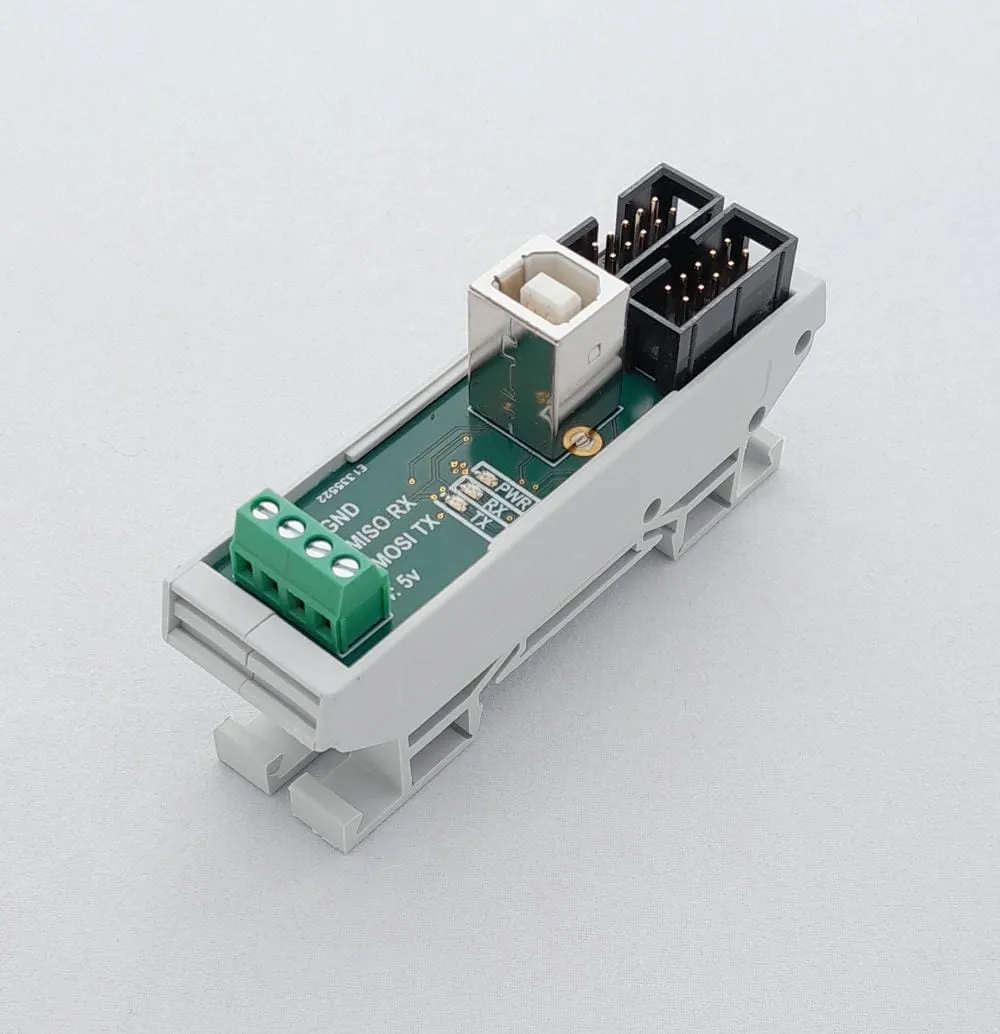

PR157s05 in DIN-railbehuizing, schuin van voren, met USB-aansluiting en vier schroefklemmen

USB naar UART-omzetter op DIN-rail

Artikelnummer PR157s05USB to UART bridge on DIN rail

Sommige PLC's en regelaars hebben een UART-poort voor foutopsporing, dataverzameling en inregelen, maar een pc kan UART niet zomaar lezen of sturen. De PR157s05 zet de UART-signalen (3,3 V) om naar een standaard USB-poort. De 5 V-lijn van de USB-poort staat ook op een schroefklem, zodat u andere apparaten op de DIN-rail met 5 V voedt, tot 0,5 A. Sluit op die klem geen andere spanningsbron aan: dat kan uw pc beschadigen.

  • Voeding via de USB-aansluiting
  • Ingang USB, aansluiting type B
  • Uitgang UART 3,3 V DC, 300 tot 1.000.000 baud

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
VoedingVia de USB-aansluiting
IngangUSB, aansluiting type B
UitgangUART 3,3 V DC, 300 tot 1.000.000 baud
5 V-uitgang5 V uit de USB-poort, max. 0,5 A DC
IndicatieLeds PWR, RX en TX
Afmetingen22,5 x 83 mm met DIN-railbehuizing, 20 x 72 mm zonder
MontageDIN-rail

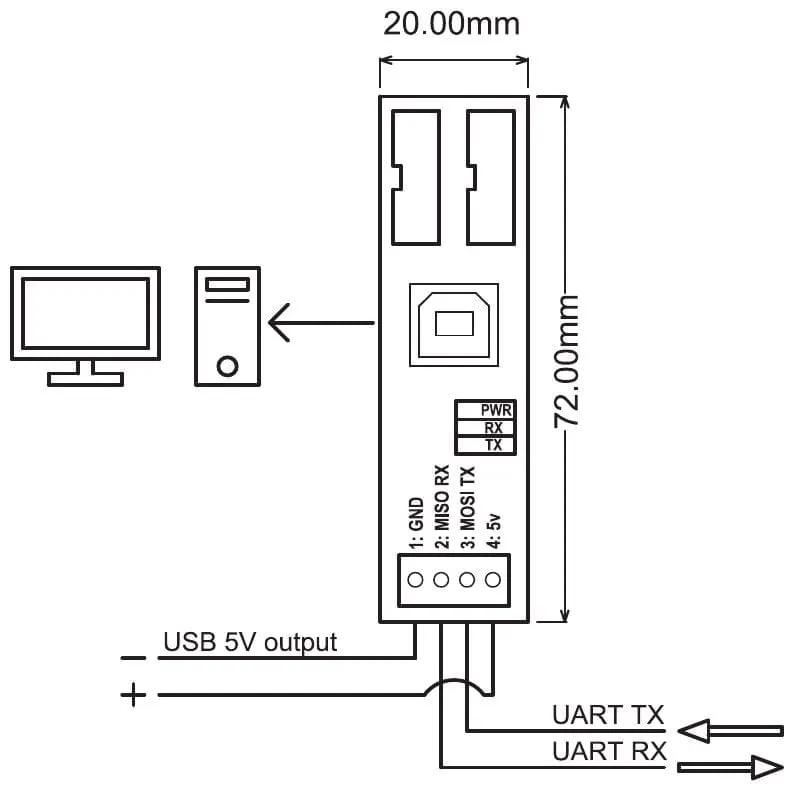

Aansluiten

Aansluiten

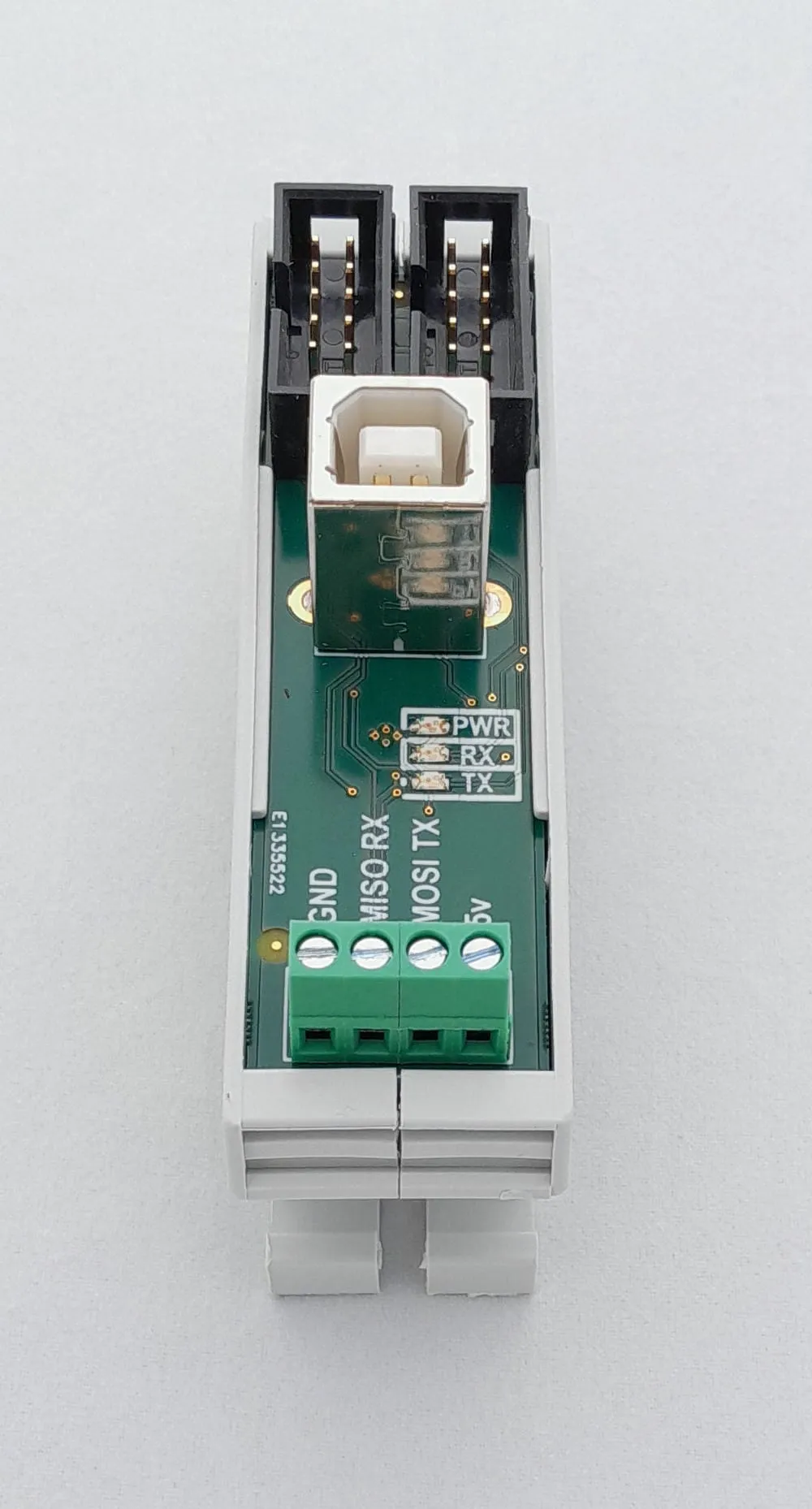

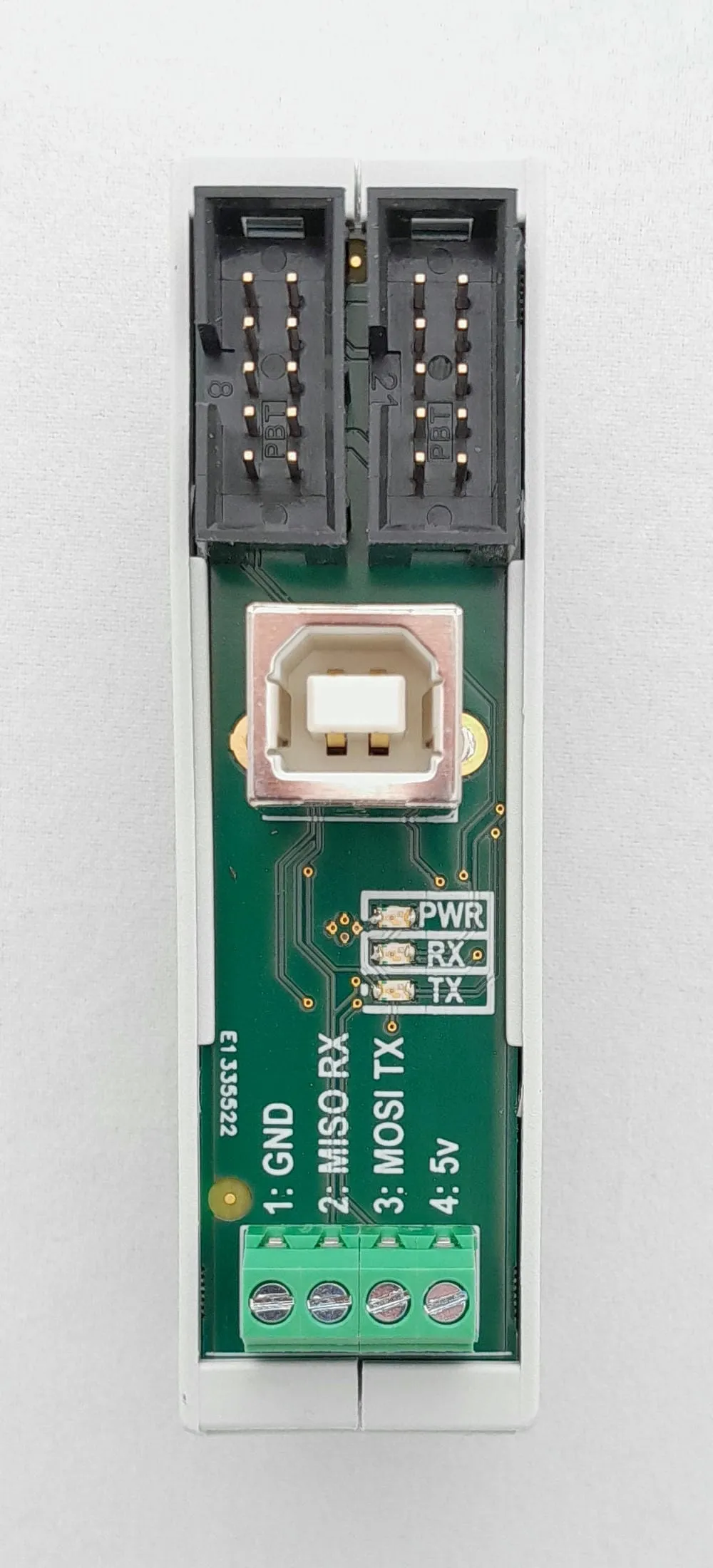

KlemFunctie
Klem 1 (GND)0 V van de USB- en de UART-poort
Klem 2 (RX)UART-signaal dat de module verlaat; sluit hier de ontvangende klem van uw apparaat op aan
Klem 3 (TX)UART-signaal dat de module binnenkomt; sluit hier de zendende klem van uw apparaat op aan
Klem 4 (5V)5 V uit de USB-poort, max. 0,5 A; sluit hier geen spanningsbron op aan

Datasheet (PDF)PDF, 133 kB

Instellen

  1. Sluit de pc aan op de USB-poort van de module.
  2. Sluit de zendende klem van uw apparaat aan op klem 3 (TX) en de ontvangende klem op klem 2 (RX).
  3. Sluit de 0 V van uw apparaat aan op klem 1 (GND).
  4. Gebruik klem 4 alleen om een ander apparaat met 5 V te voeden, tot 0,5 A; sluit er nooit een spanningsbron op aan.

Toepassing

  • Foutopsporing, dataverzameling en inregelen via de UART-poort van een PLC of regelaar
  • Andere apparaten op de DIN-rail voeden met 5 V uit de USB-poort

PR157-reeks: I/O- en communicatiemodules voor de DIN-rail

De PR157-reeks bestaat uit modules voor de DIN-rail. De CAN-bus-uitvoeringen lezen optisch gescheiden 24 V-ingangen en een potmeter in, of schakelen relaisuitgangen (24 V DC, 5 A) met per uitgang een eigen NO-, COM- en NC-klem; status-leds tonen per in- of uitgang de toestand. Sluit beide uiteinden van het CAN-bus-netwerk af met 120 Ω: plaats jumper JP1 op de module die aan het uiteinde zit. Meer in- of uitgangen, of aansturing via RS485 en Modbus in plaats van CAN-bus, is bij deze uitvoeringen op aanvraag mogelijk.
