Past het net niet?
Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan.
12 gescheiden ingangen via CAN-bus
Artikelnummer PR157s1112 isolated inputs via CAN bus

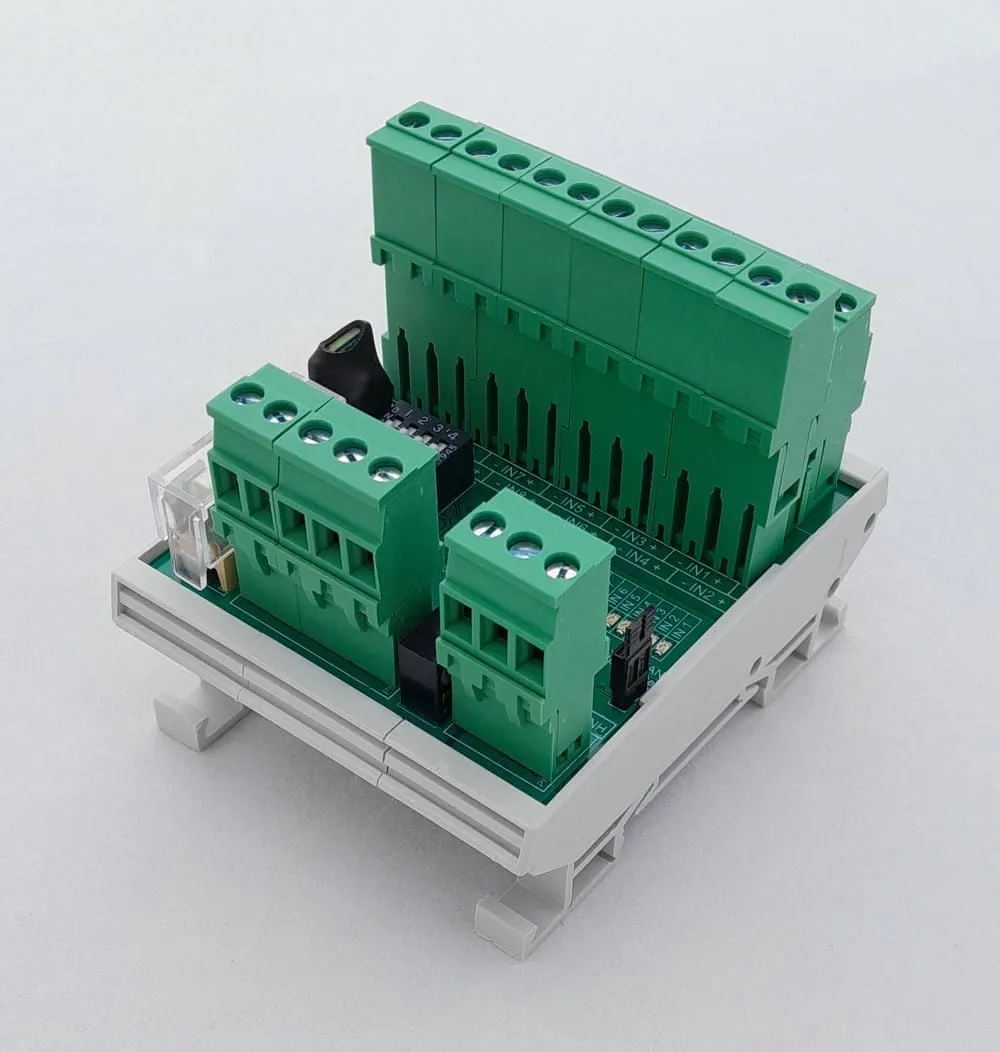

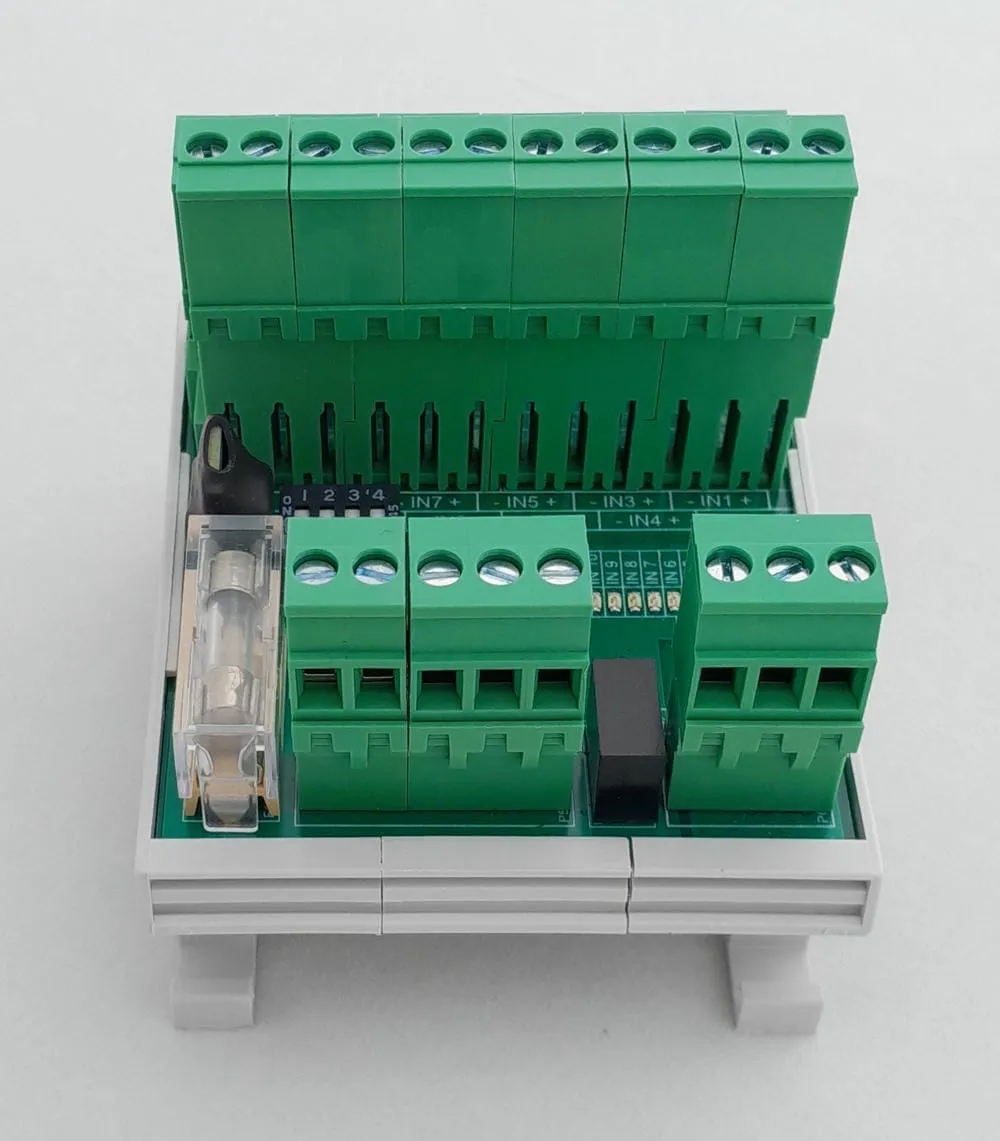

De PR157s11 heeft twaalf digitale ingangen en een potmeteringang. De ingangen accepteren 24 V-signalen, hebben elk een eigen plus- en minklem en zijn optisch gescheiden van de potmeteringang en de voeding. De module werkt op een voeding van 9 tot 30 V DC.
- Voeding 9 tot 30 V DC
- Ingang 12 digitale ingangen van 24 V DC, 6,7 mA per ingang bij 24 V; potmeteringang voor 1 kΩ tot 100 kΩ
- Scheiding digitale ingangen optisch gescheiden van de potmeteringang en de voeding
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | 12 digitale ingangen van 24 V DC, 6,7 mA per ingang bij 24 V; potmeteringang voor 1 kΩ tot 100 kΩ |
| Scheiding | Digitale ingangen optisch gescheiden van de potmeteringang en de voeding |
| Communicatie | CAN-bus; afsluitweerstand 120 Ω in te schakelen met jumper JP1 |
| Indicatie | Status-led per ingang; leds PWR en ACT |

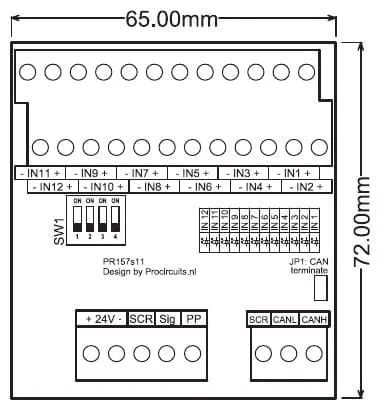

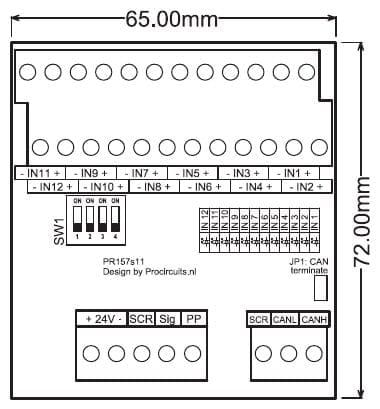

| Afmetingen | 68 x 83 mm met DIN-railbehuizing, 65 x 72 mm zonder |
| Montage | DIN-rail |

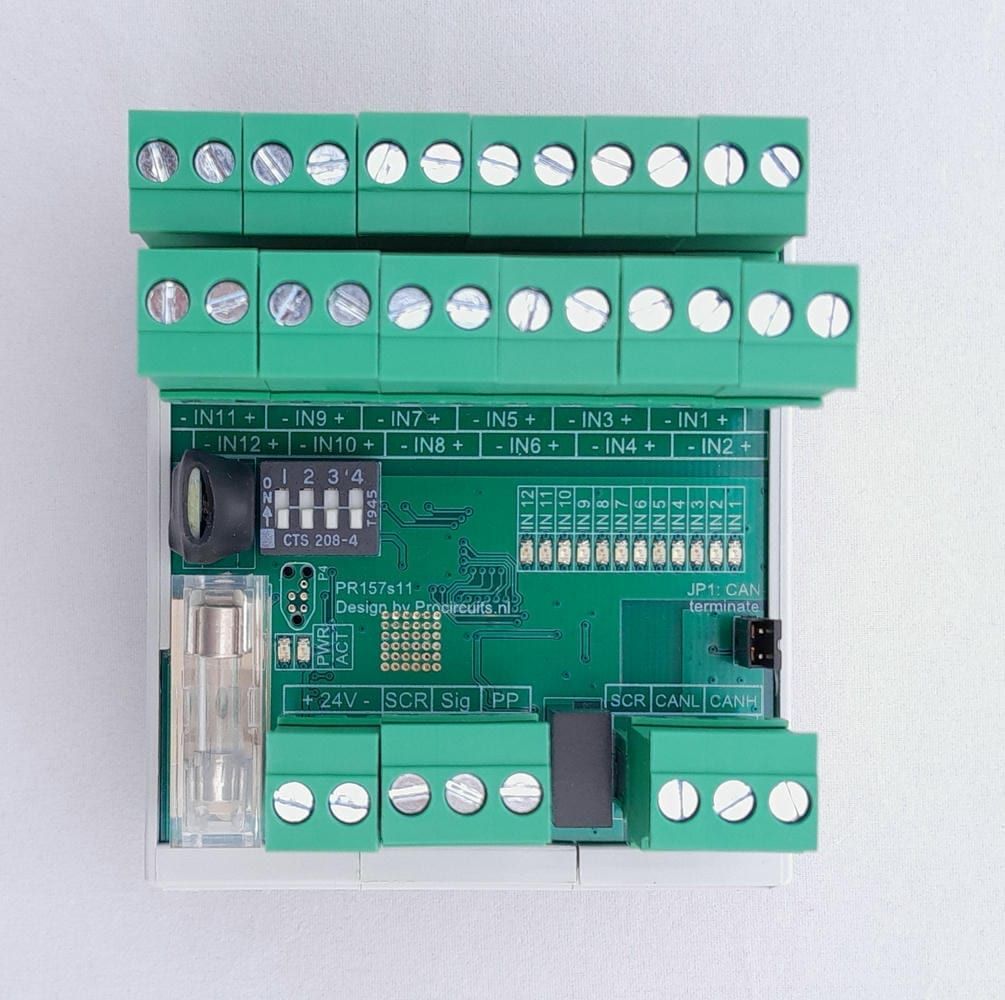

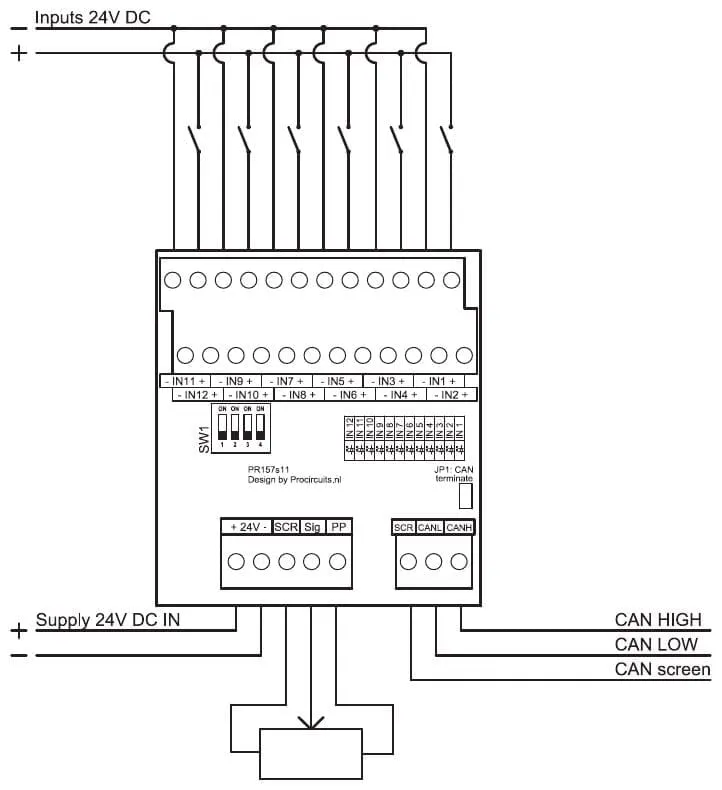

Aansluiten
| Klem | Functie |
|---|---|
| Klem +24V | Voeding plus |
| Klem -24V | Voeding min (0 V) |
| Klem SCR | Potmeter min |
| Klem Sig | Potmeter signaal (loper) |
| Klem PP | Potmeter plus |
| Klem CAN SCR | Afscherming van de CAN-buskabel |
| Klem CANL | CAN-bus low |
| Klem CANH | CAN-bus high |
| Klem IN1+ – IN12+ | Plus van ingang 1 tot 12 (+24 V van het ingangssignaal) |
| Klem IN1- – IN12- | Min van ingang 1 tot 12 |
Instellen
- Sluit de module aan volgens de klemmentabel.
- Zit de module aan een uiteinde van het CAN-busnetwerk, plaats dan jumper JP1: die sluit de bus af met 120 Ω. Beide uiteinden van het netwerk moeten zo afgesloten zijn.
PR157-reeks: I/O- en communicatiemodules voor de DIN-rail
De PR157-reeks bestaat uit modules voor de DIN-rail. De CAN-bus-uitvoeringen lezen optisch gescheiden 24 V-ingangen en een potmeter in, of schakelen relaisuitgangen (24 V DC, 5 A) met per uitgang een eigen NO-, COM- en NC-klem; status-leds tonen per in- of uitgang de toestand. Sluit beide uiteinden van het CAN-bus-netwerk af met 120 Ω: plaats jumper JP1 op de module die aan het uiteinde zit. Meer in- of uitgangen, of aansturing via RS485 en Modbus in plaats van CAN-bus, is bij deze uitvoeringen op aanvraag mogelijk.
