Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan.
±10 V naar twee PWM-uitgangen, gescheiden ingang
Artikelnummer PR159s25±10 V to two PWM outputs, isolated input
De PR159s25 zet een signaal van -10 tot +10 V om naar twee in de plus geschakelde PWM-uitgangen: een negatieve ingang stuurt uitgang 1, een positieve ingang uitgang 2. De ingang is galvanisch gescheiden van de uitgangen en de voeding. Neutrale stand, dode zone en eindstanden regelt u af met de vier trimmers op de module, met een groen-rode indicatieled als hulp. Samen leveren de uitgangen maximaal 4 A.
- Voeding 18 tot 30 V DC
- Ingang -10 tot +10 V op A3 (signaal) en A2 (0 V), max. ±10,1 V
- Uitgang twee PWM-uitgangen, in de plus geschakeld: B3 en B4 bij een negatieve ingang, B5 en B6 bij een positieve ingang
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 18 tot 30 V DC |
|---|---|
| Ingang | -10 tot +10 V op A3 (signaal) en A2 (0 V), max. ±10,1 V |
| Uitgang | Twee PWM-uitgangen, in de plus geschakeld: B3 en B4 bij een negatieve ingang, B5 en B6 bij een positieve ingang |
| Scheiding | Ingangszijde (A1 tot en met A5) galvanisch gescheiden van uitgangen en voeding (B1 tot en met B6) |
| Instellen | Vier trimmers (V-max, V-start, Ramp-op en Ramp-af) en een groen-rode indicatieled |
| Uitgangsstroom | Max. 4 A, beide uitgangen samen |
| Omgevingstemperatuur | 0 tot 80 °C |
| Afmetingen | 45 x 82 mm |

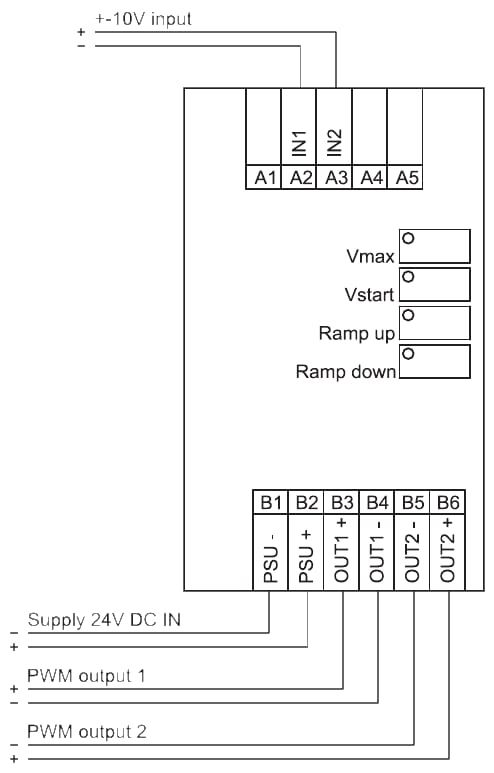

Aansluiten
| Klem | Functie |
|---|---|
| Klem A1 | Niet in gebruik |
| Klem A2 | IN1: 0 V van het ±10 V-signaal |
| Klem A3 | IN2: signaal ±10 V |
| Klem A4 | Niet in gebruik |
| Klem A5 | Niet in gebruik |
| Klem B1 | Voeding min |
| Klem B2 | Voeding plus |
| Klem B3 | Uitgang 1 plus (naar de plus van de eerste last) |
| Klem B4 | Uitgang 1 min (naar de min van de eerste last) |
| Klem B5 | Uitgang 2 min (naar de min van de tweede last) |
| Klem B6 | Uitgang 2 plus (naar de plus van de tweede last) |
Instellen
- Sluit de voeding aan op B1 (min) en B2 (plus), de eerste last op B3 en B4 en de tweede last op B5 en B6. Sluit het ±10 V-signaal aan op A3 en de 0 V ervan op A2.
- Breng de ingang in de neutrale stand (0 V); de uitgangen zijn dan niet actief.
- Draai de trimmers V-max en Ramp-op met de klok mee tot de aanslag. Ze maken maximaal 14 slagen; te ver draaien kan geen kwaad.
- Draai de trimmers V-start en Ramp-af tegen de klok in tot de aanslag. De led brandt nu continu groen, ongeacht de ingang.
- Dode zone naar beneden: draai met de ingang in de neutrale stand Ramp-af met de klok mee tot de led afwisselend groen en rood knippert, en draai hem één slag terug. Controleer dat de led groen en rood knippert zodra de ingang omlaag gaat.
- Dode zone naar boven: draai met de ingang in de neutrale stand Ramp-op tegen de klok in tot de led afwisselend groen en rood knippert, en draai hem één slag terug. Controleer dat de led groen en rood knippert zodra de ingang omhoog gaat.
- Eindstand omlaag: breng de ingang helemaal omlaag. Knippert de led niet snel afwisselend, draai dan V-start met de klok mee tot hij dat wel doet; de uitgang staat dan op 100 %.
- Eindstand omhoog: breng de ingang helemaal omhoog. Knippert de led niet snel afwisselend, draai dan V-max tegen de klok in tot hij dat wel doet. De module is nu afgeregeld.
PR159-reeks: PWM-sturingen met twee uitgangen
De modules van de PR159-reeks sturen twee in de plus geschakelde PWM-uitgangen aan; er is altijd maar één uitgang tegelijk actief. De ingangszijde (klemmen A1 tot en met A5) is galvanisch gescheiden van de uitgangen en de voeding (klemmen B1 tot en met B6). Met vier trimmers op de module (V-max, V-start, Ramp-op en Ramp-af) stelt u de uitgangen in, en bij de meeste uitvoeringen ook de op- en afloopsnelheid; met de klok mee draaien verhoogt de waarde. Zo laat u bijvoorbeeld een hydraulische klep rustig opkomen en afnemen. De modules werken op 18 tot 30 V DC, leveren samen maximaal 4 A en zijn geschikt voor 0 tot 80 °C; afmetingen 45 x 82 mm.
