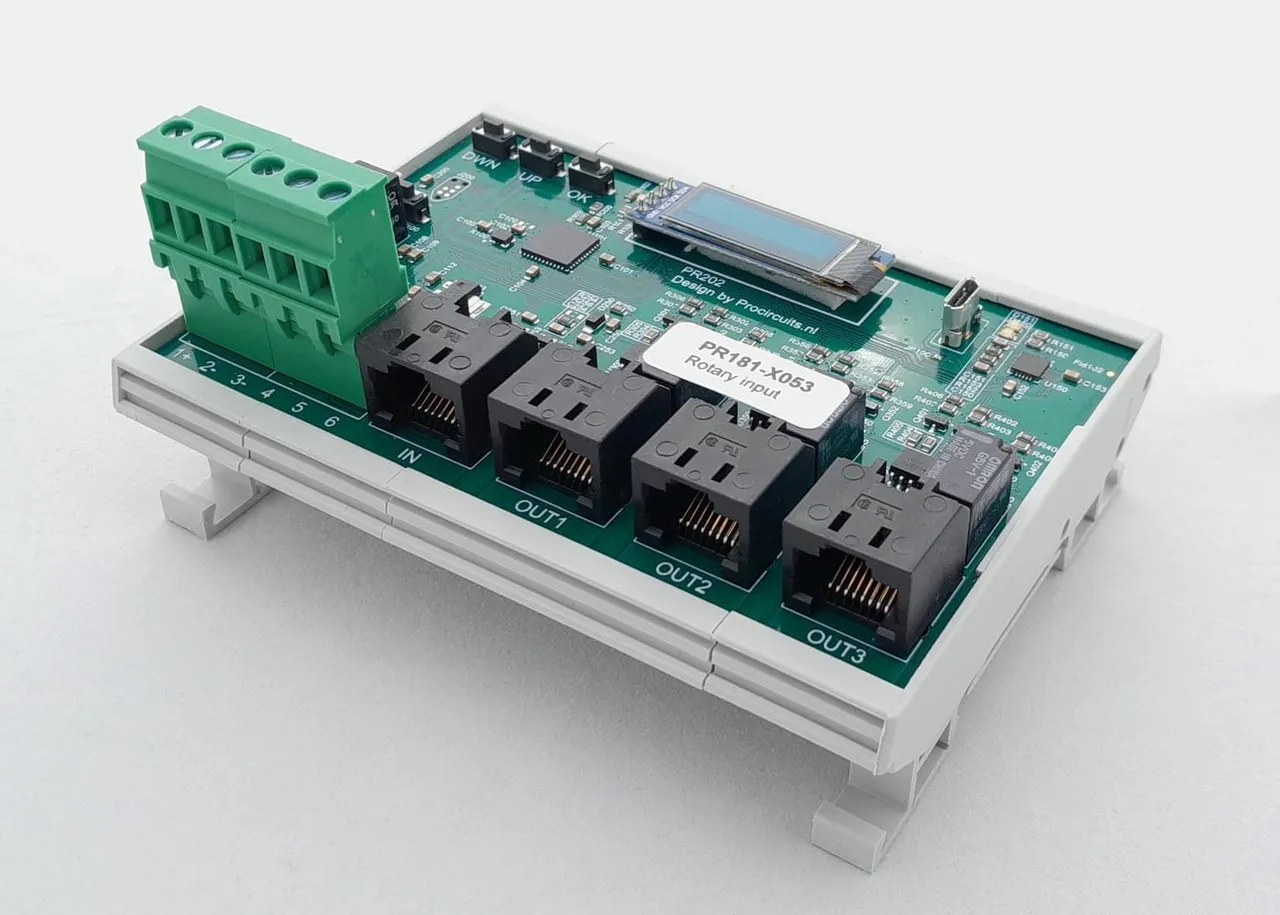

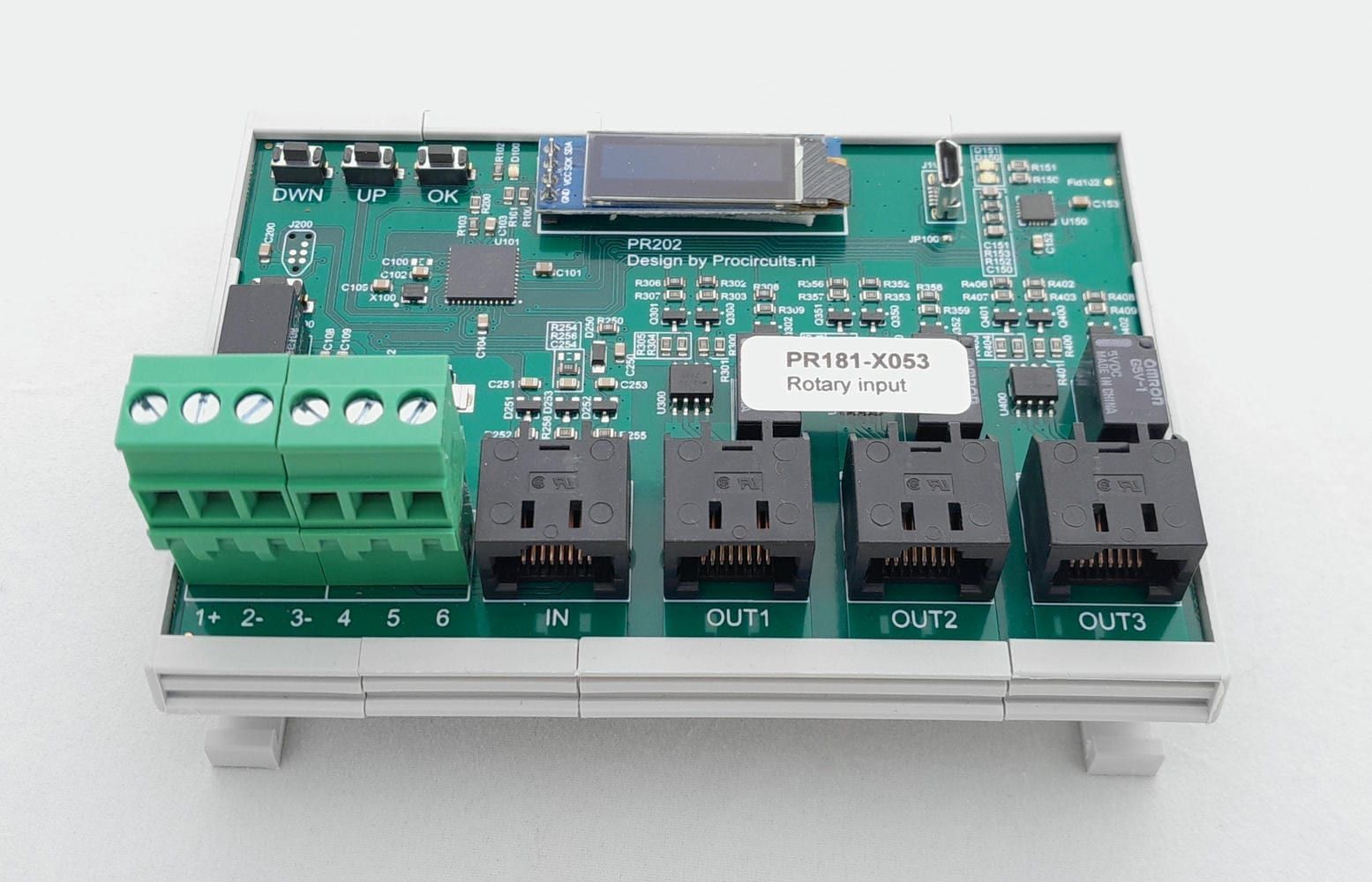

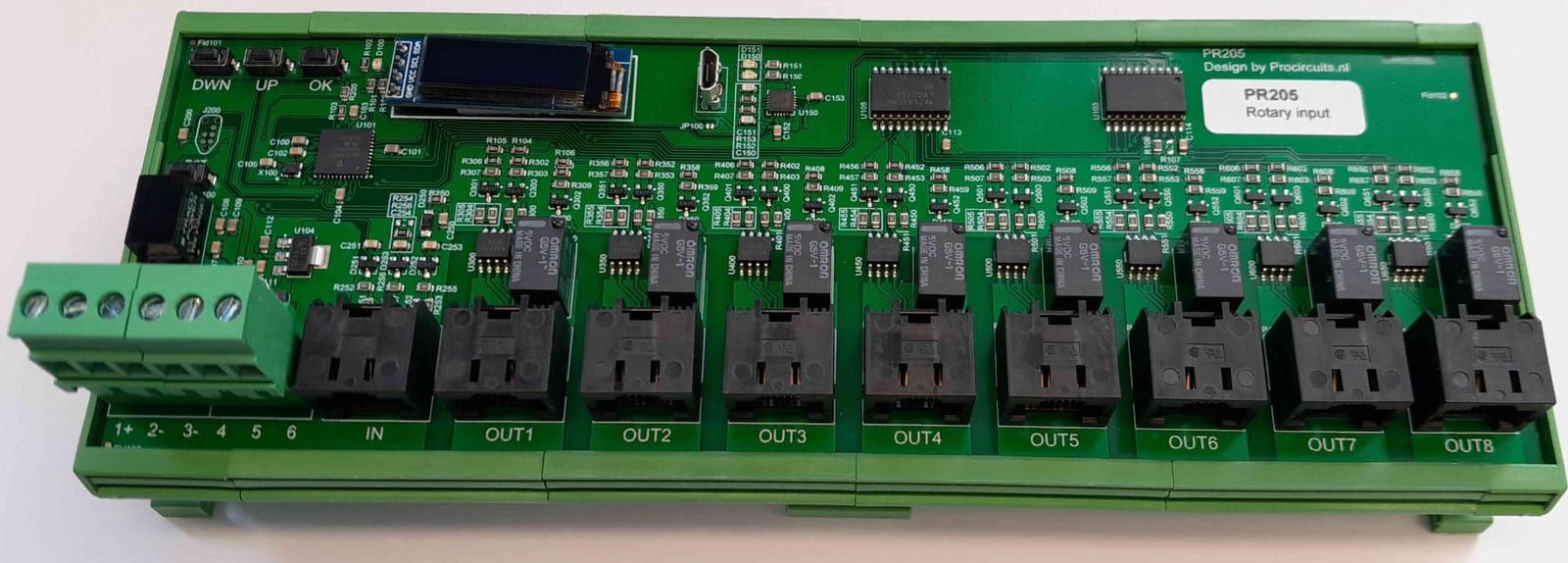

Dimmer voor drie of acht Nirolo/Olorin-schermen met draaiknopbediening
Artikelnummers PR202, PR205Dimmer for three or eight Nirolo/Olorin displays with rotary-knob control

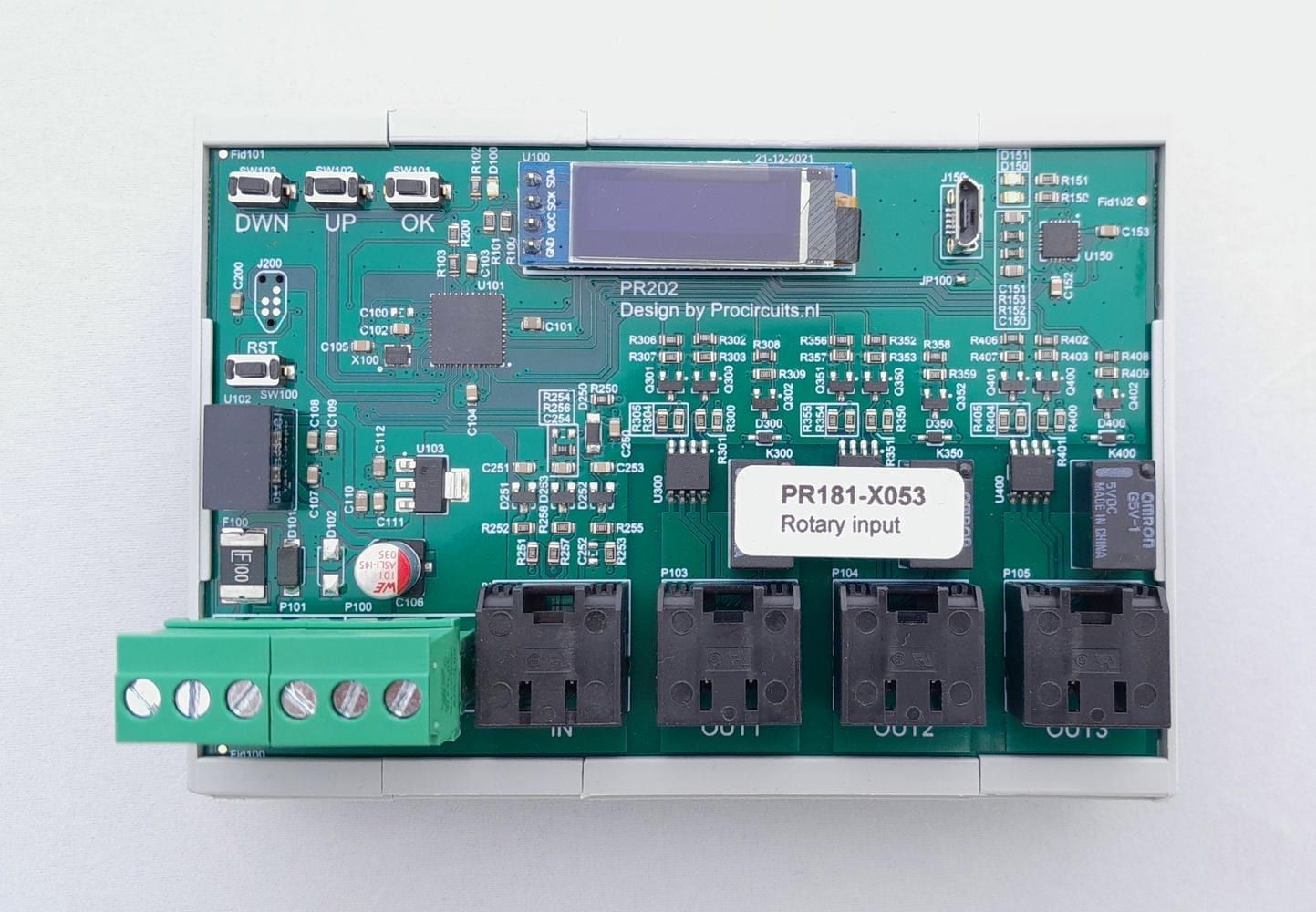

De PR202 en de PR205 dimmen drie of acht Nirolo- of Olorin-schermen met draaiknopbediening tegelijk. U bedient ze met de Nirolo-draaiknop die bij het scherm hoort, op de poort IN, of met drie externe drukknoppen voor op, neer en OK op klem 3 tot en met 6. De schermen sluit u aan op de poorten OUT1 tot en met OUT3 (PR202) of OUT1 tot en met OUT8 (PR205). Bediening met een potmeter kan ook, maar vraagt aangepaste hardware; neem daarvoor contact met ons op.
- Voeding 9 tot 30 V DC
- Ingang nirolo-draaiknop op de poort IN, of drukknoppen UP, DOWN en OK op klem 3 tot en met 6
- Uitgang drie schermen (PR202, poorten OUT1 tot en met OUT3) of acht schermen (PR205, poorten OUT1 tot en met OUT8), met standaard UTP-kabels (geen crossover)
| Artikelnummer | Uitvoering |
|---|---|
| PR202 | Drie schermen (OUT1 tot en met OUT3); 113 x 83 mm met DIN-railbehuizing |
| PR205 | Acht schermen (OUT1 tot en met OUT8); 215 x 83 mm met DIN-railbehuizing |
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | Nirolo-draaiknop op de poort IN, of drukknoppen UP, DOWN en OK op klem 3 tot en met 6 |
| Uitgang | Drie schermen (PR202, poorten OUT1 tot en met OUT3) of acht schermen (PR205, poorten OUT1 tot en met OUT8), met standaard UTP-kabels (geen crossover) |
| Instellen | Display met knoppen UP, DOWN en OK |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | PR202: 113 x 83 mm met DIN-railbehuizing, 110 x 72 mm zonder; PR205: 215 x 83 mm met DIN-railbehuizing, 212 x 72 mm zonder |
| Fabrieksinstelling | Bediening met de Nirolo-draaiknop (Mode 0) |
Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Drukknoppen, gemeenschappelijk (alleen bij bediening met drukknoppen) |
| Klem 4 | Drukknop UP (alleen bij bediening met drukknoppen) |
| Klem 5 | Drukknop DOWN (alleen bij bediening met drukknoppen) |
| Klem 6 | Drukknop OK (alleen bij bediening met drukknoppen) |
| Klem IN | Nirolo-draaiknop die bij het scherm is geleverd |
| Klem OUT1–OUT3 | Schermen 1 tot en met 3, elk met een standaard UTP-kabel (geen crossover) |
| Klem OUT4–OUT8 | Schermen 4 tot en met 8, alleen bij de PR205 |
Instellen
- Sluit de voeding aan op klem 1 (plus) en klem 2 (min).
- Verbind de schermen met de poorten OUT1 tot en met OUT3 (PR202) of OUT1 tot en met OUT8 (PR205), met standaard UTP-kabels (geen crossover).

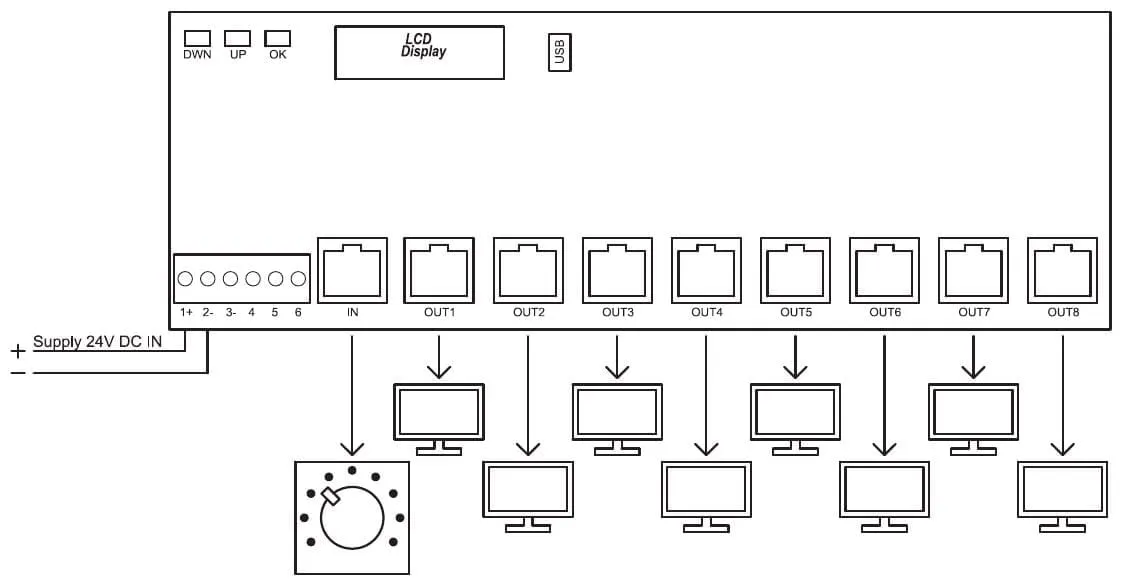

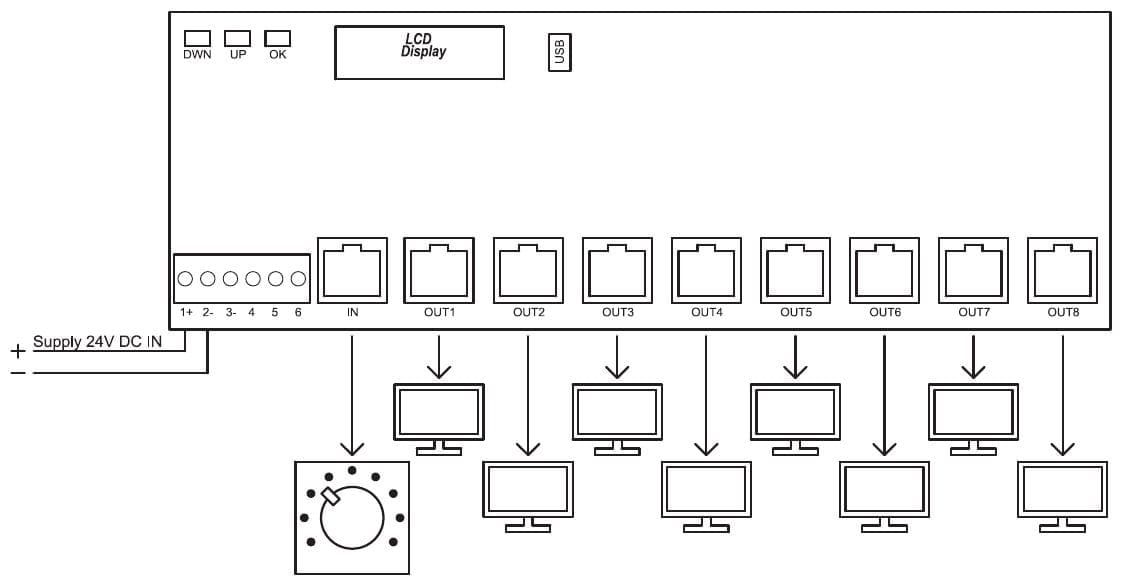

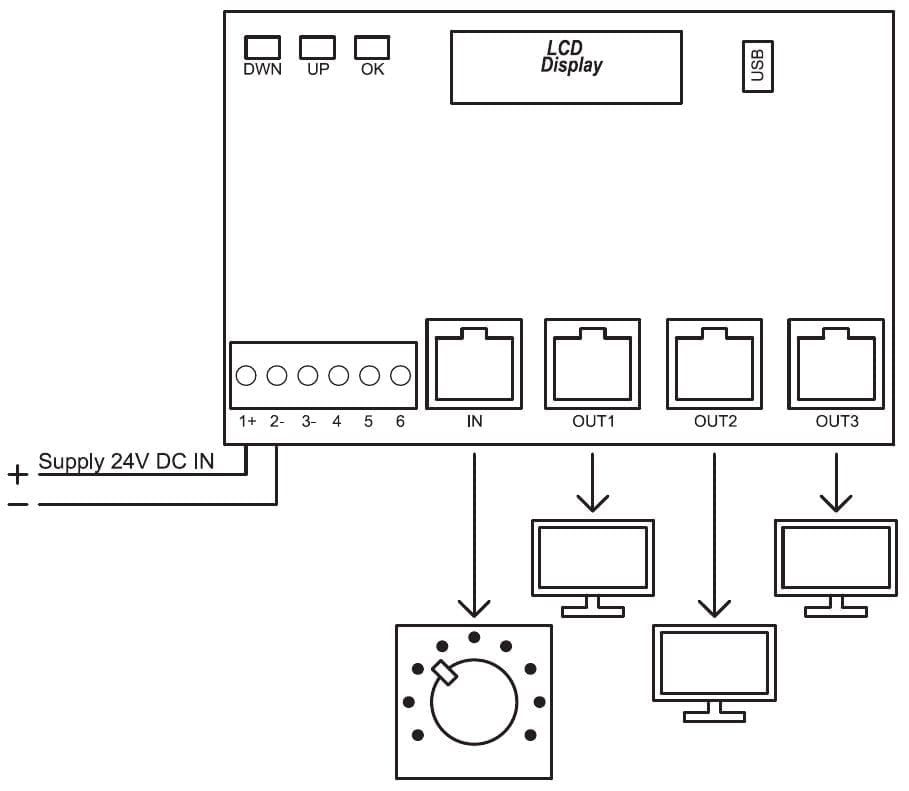

- Bediening met de draaiknop: verbind de Nirolo-draaiknop die bij het scherm is geleverd met de poort IN. Bij levering staat Mode al op 0.

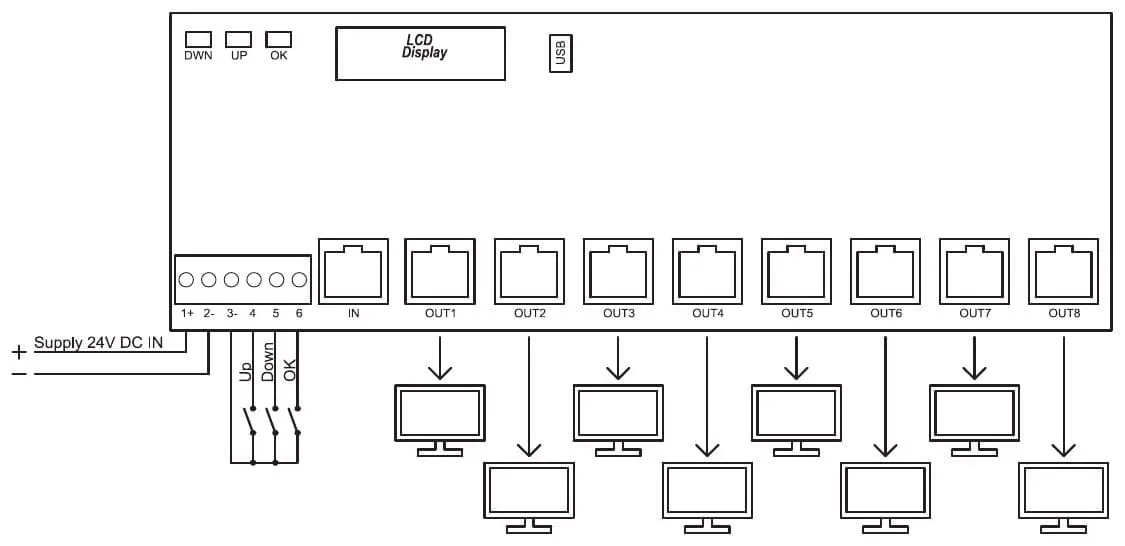

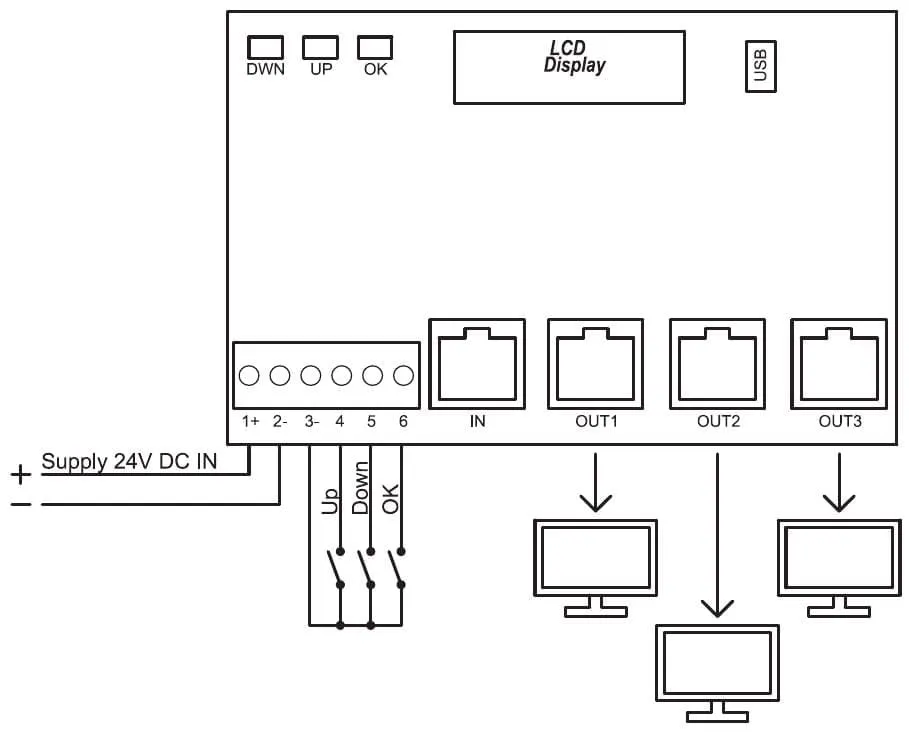

- Bediening met drukknoppen: sluit de drukknoppen aan op klem 3 (gemeenschappelijk), 4 (UP), 5 (DOWN) en 6 (OK). Kies in het menu Mode, druk op OK, zet de waarde met UP en DOWN op 2 en bevestig met OK.
- Stel zo nodig Display Dim Speed in. In de praktijk werkt 18 het best; bij kabels langer dan 10 m kan een hogere waarde nodig zijn, zodat het dimsignaal langzamer gaat.
- Overige menu-onderdelen: Manual Dimming (dimmen met de knoppen op de module), Manual Button Press (de knop van het scherm bedienen met de knoppen op de module; sluit altijd af met 0, anders werkt de externe knop niet meer), Display startup dim value (aantal pulsen waarmee de schermen bij het opstarten op maximale helderheid komen; lager gaat sneller, maar dan zijn de schermen mogelijk niet maximaal helder), Rotary max LAG (niet aanpassen) en Analog MIN en Analog MAX (alleen bij bediening met een potmeter).
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Drie of acht Nirolo- of Olorin-schermen tegelijk dimmen met één knop
Dimmers voor Nirolo- en Olorin-schermen
Met deze modules dimt u meerdere Nirolo- of Olorin-schermen tegelijk met één bediening. De PR202 (drie schermen) en de PR205 (acht schermen) zijn voor schermen met draaiknopbediening: de schermen sluit u aan met standaard UTP-kabels (geen crossover) en u bedient ze met de draaiknop die bij het scherm hoort of met externe drukknoppen. De PR517 (twee schermen) en de PR507 (vijf schermen) zijn voor schermen met potmeterbediening: ze zetten één potmeter om naar twee of vijf galvanisch gescheiden potmeteruitgangen, standaard 10 kΩ en op aanvraag 5, 50 of 100 kΩ. De PR202 en PR205 werken op 9 tot 30 V DC, de PR507 en PR517 op 7 tot 36 V DC, alle vier bij -25 tot 55 °C, niet condenserend. Instellen gaat via het menu op de module; bewaar wijzigingen met SAVE.
