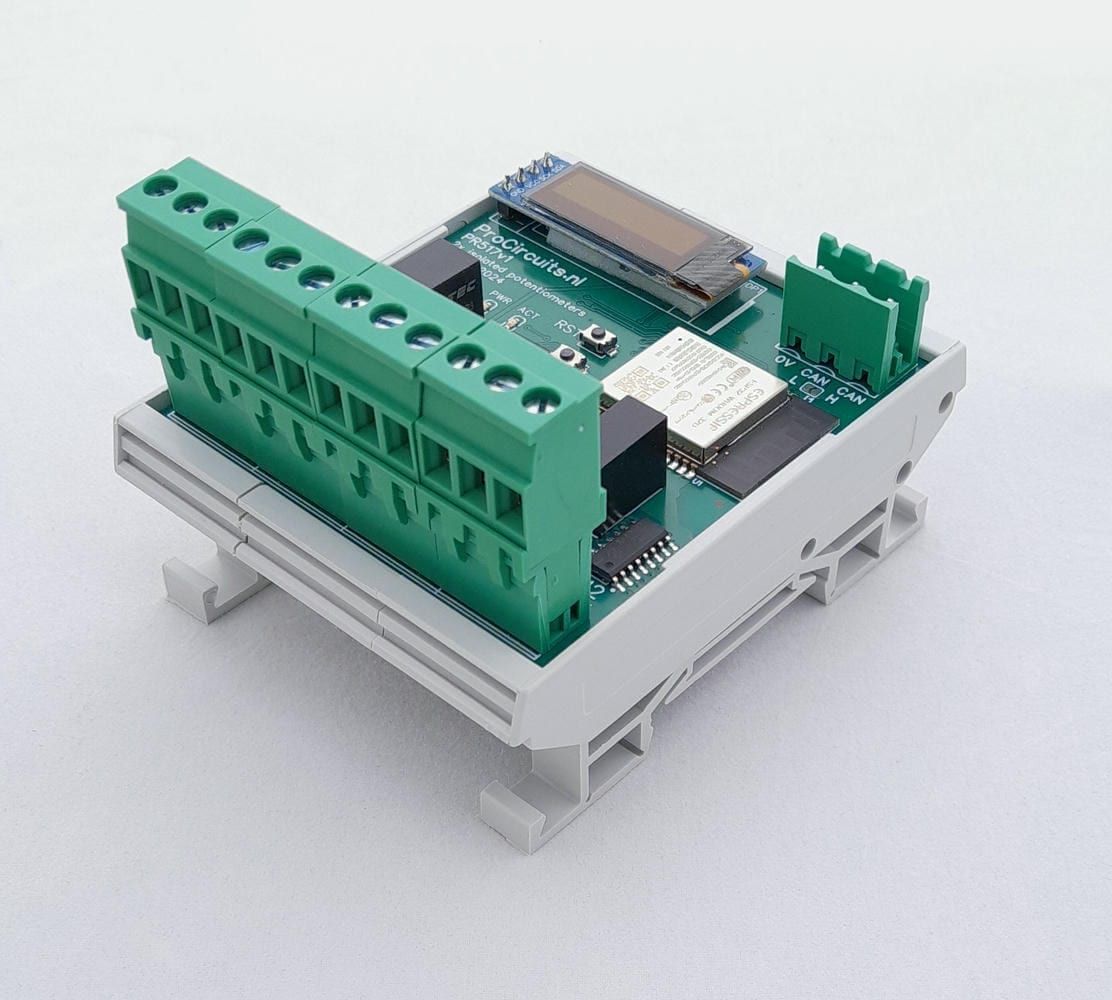

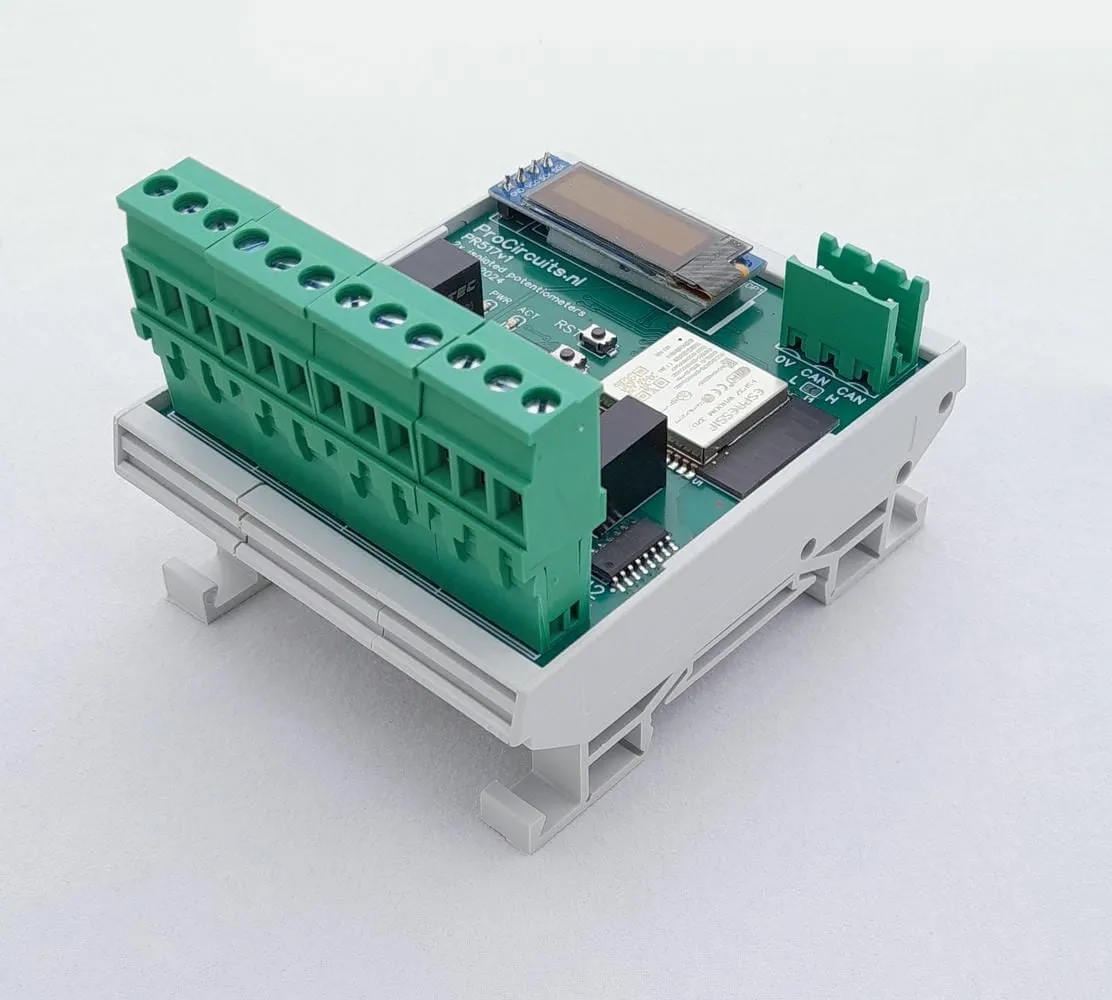

Dimmer voor twee of vijf Nirolo/Olorin-schermen met potmeterbediening, gescheiden uitgangen
Artikelnummers PR507, PR517Dimmer for two or five Nirolo/Olorin displays with potentiometer control, isolated outputs
De PR517 en de PR507 zetten één potmeter om naar twee of vijf potmeteruitgangen, elk voor een Nirolo- of Olorin-scherm met potmeterbediening. Zo dimt u twee of vijf schermen tegelijk met één knop. De uitgangen zijn galvanisch gescheiden van elkaar, van de ingang en van de voeding, om aardlussen te voorkomen. Voor meer schermen koppelt u meerdere modules aan dezelfde potmeter.
- Voeding 7 tot 36 V DC
- Ingang potmeter op klem 4 (min), 5 (signaal) en 6 (plus)
- Uitgang twee (PR517) of vijf (PR507) potmeteruitgangen van 10 kΩ, max. 5 V DC; op aanvraag 5, 50 of 100 kΩ
| Artikelnummer | Uitvoering |
|---|---|

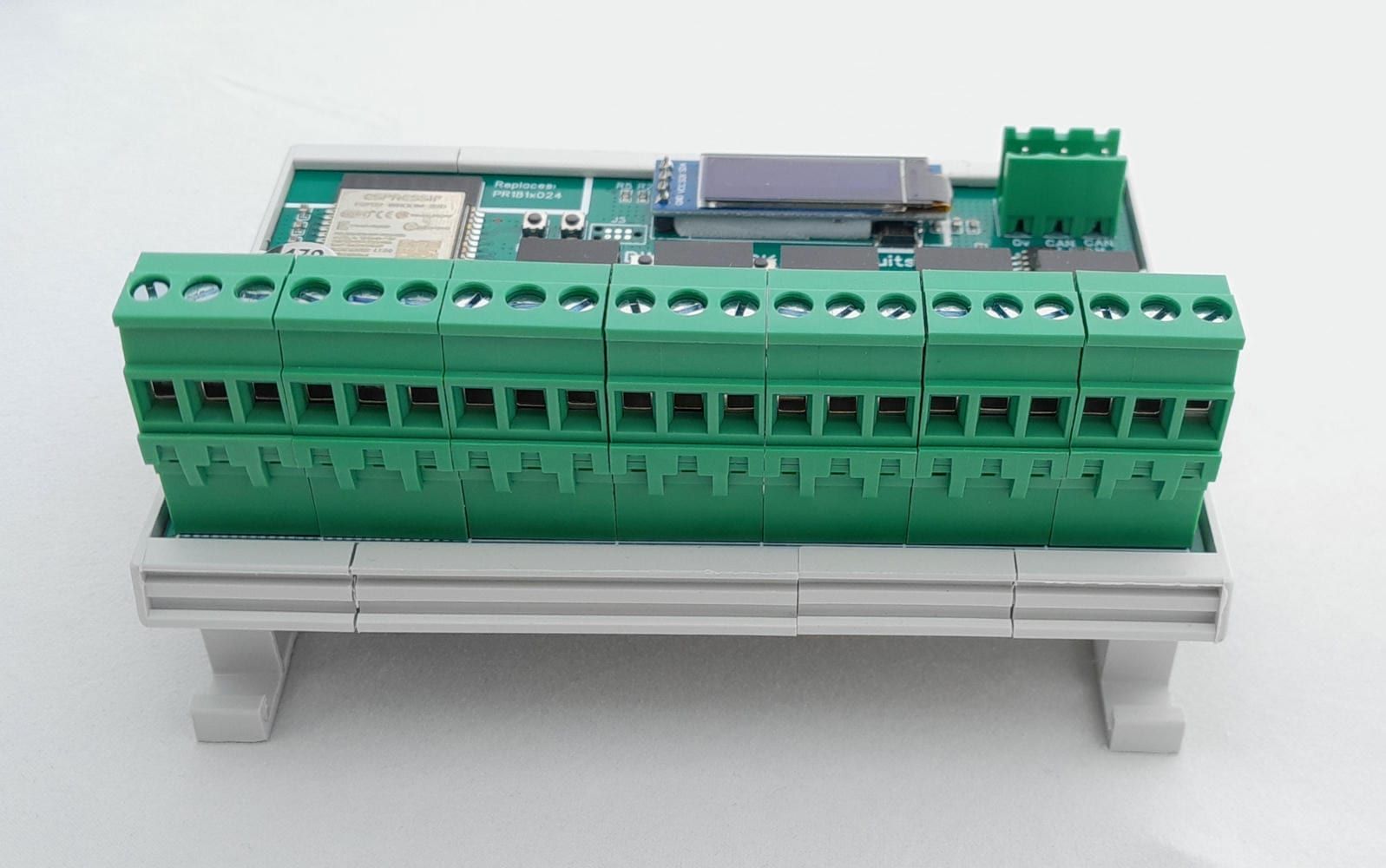

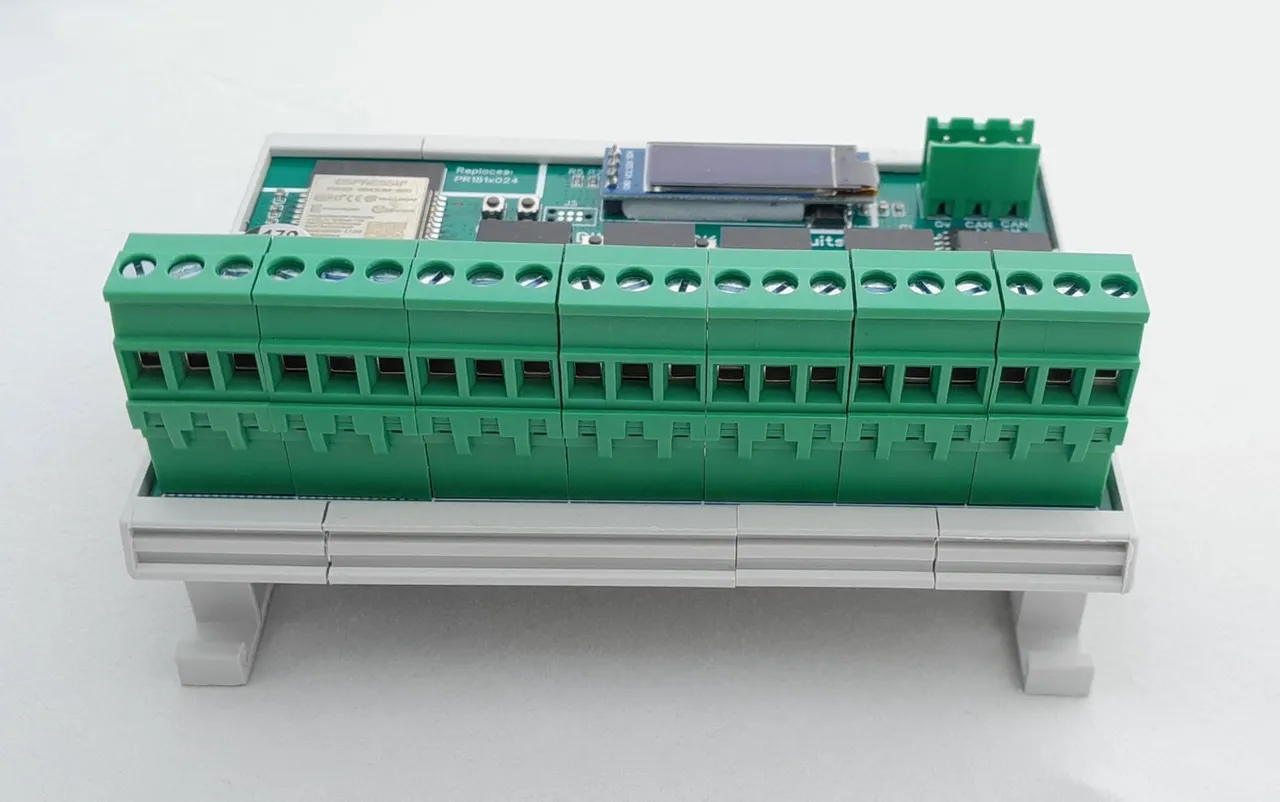

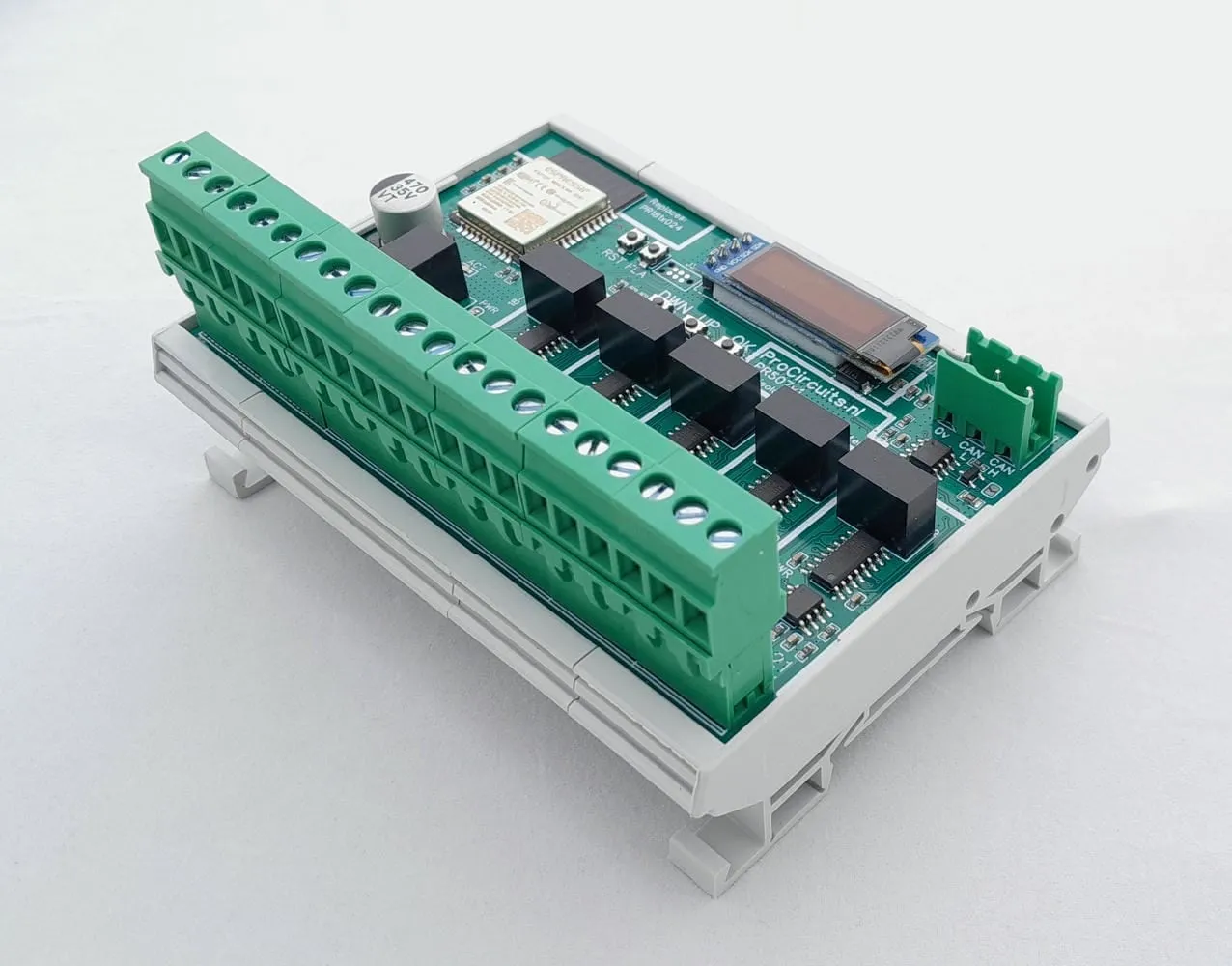

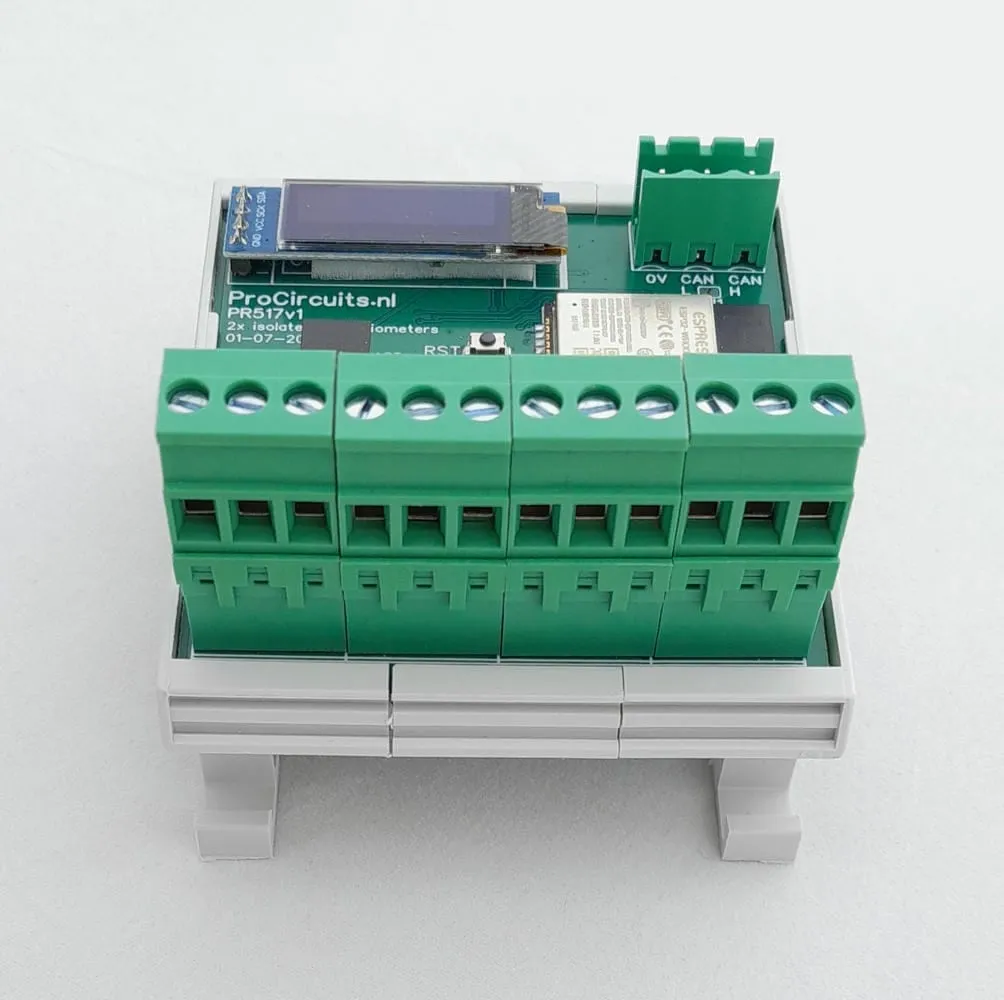

| PR507 | Vijf schermen (klem 7 tot en met 21); 113 x 83 mm met DIN-railbehuizing |
| PR517 | Twee schermen (klem 7 tot en met 12); 67 x 83 mm met DIN-railbehuizing |
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 7 tot 36 V DC |
|---|---|
| Ingang | Potmeter op klem 4 (min), 5 (signaal) en 6 (plus) |
| Uitgang | Twee (PR517) of vijf (PR507) potmeteruitgangen van 10 kΩ, max. 5 V DC; op aanvraag 5, 50 of 100 kΩ |
| Scheiding | Uitgangen galvanisch gescheiden van elkaar, van de ingang en van de voeding |

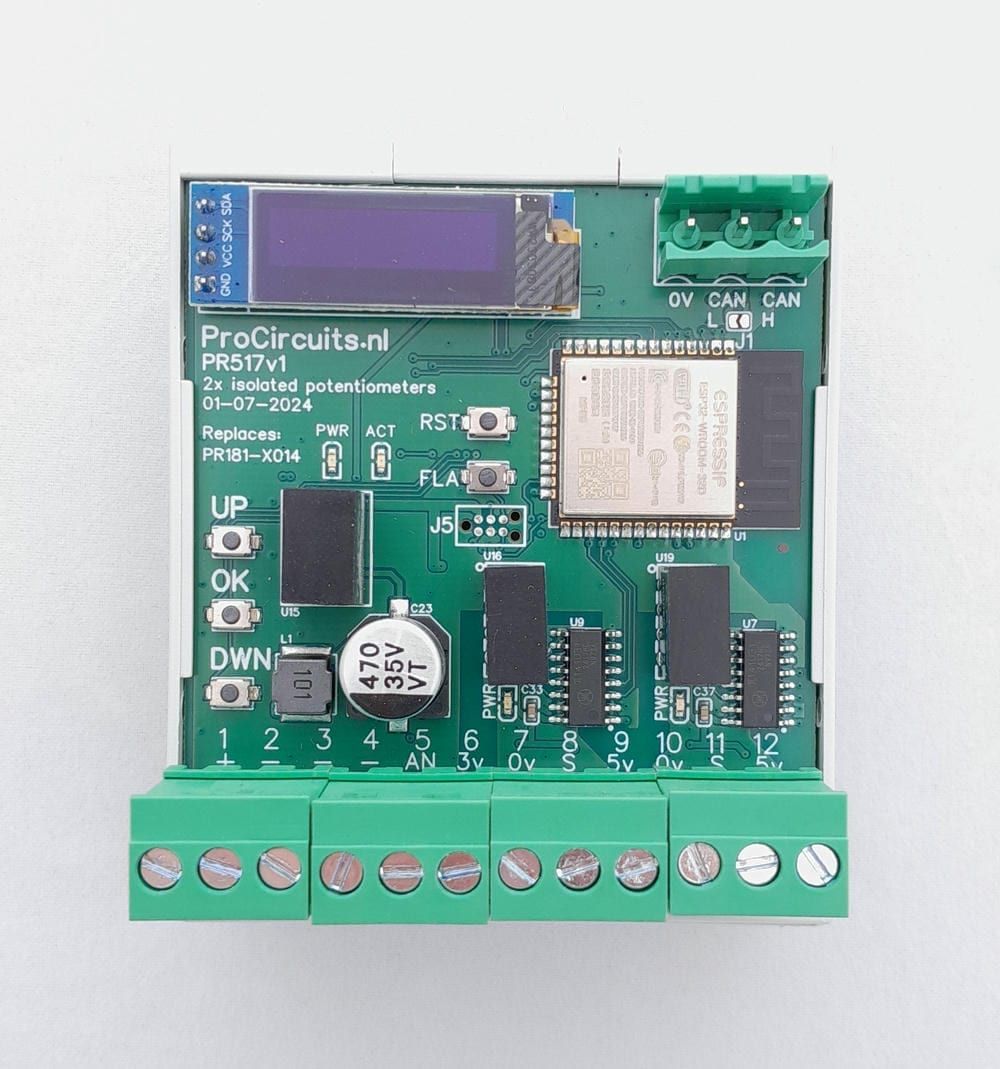

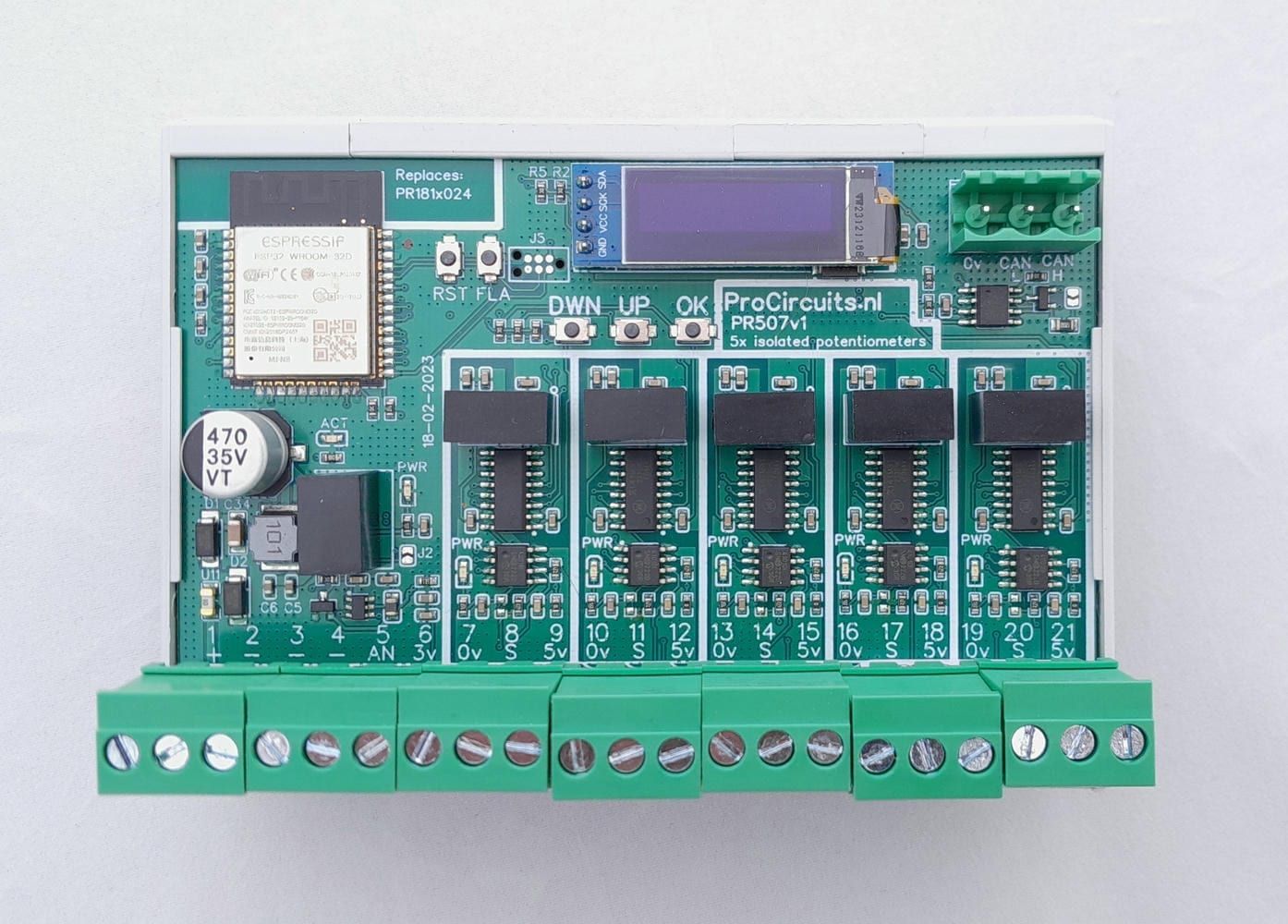

| Instellen | Display met knoppen UP, DOWN en OK |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |
| Afmetingen | PR517: 67 x 83 mm met DIN-railbehuizing, 65 x 72 mm zonder; PR507: 113 x 83 mm met DIN-railbehuizing, 110 x 72 mm zonder |

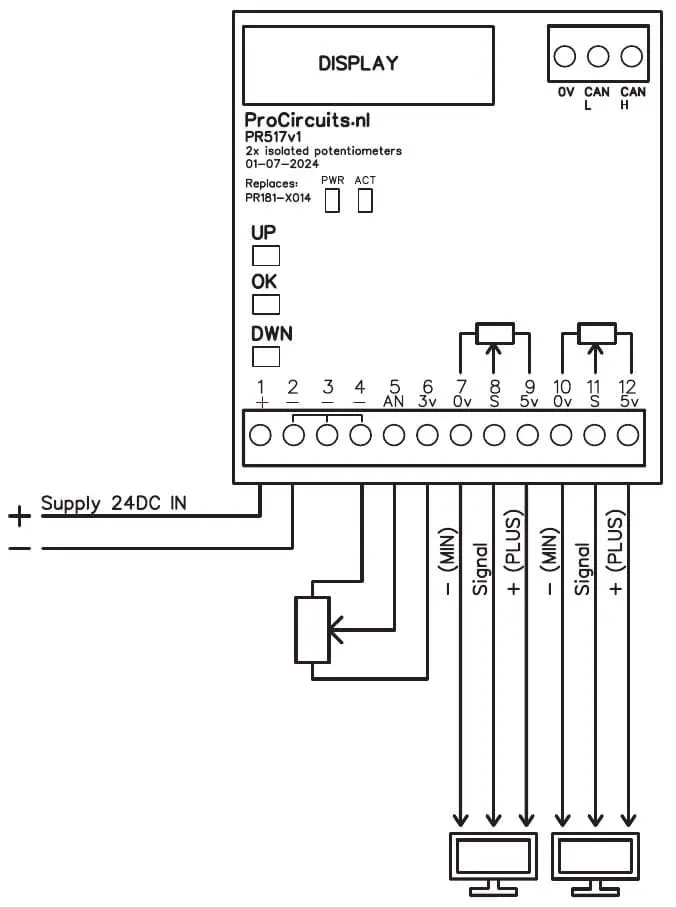

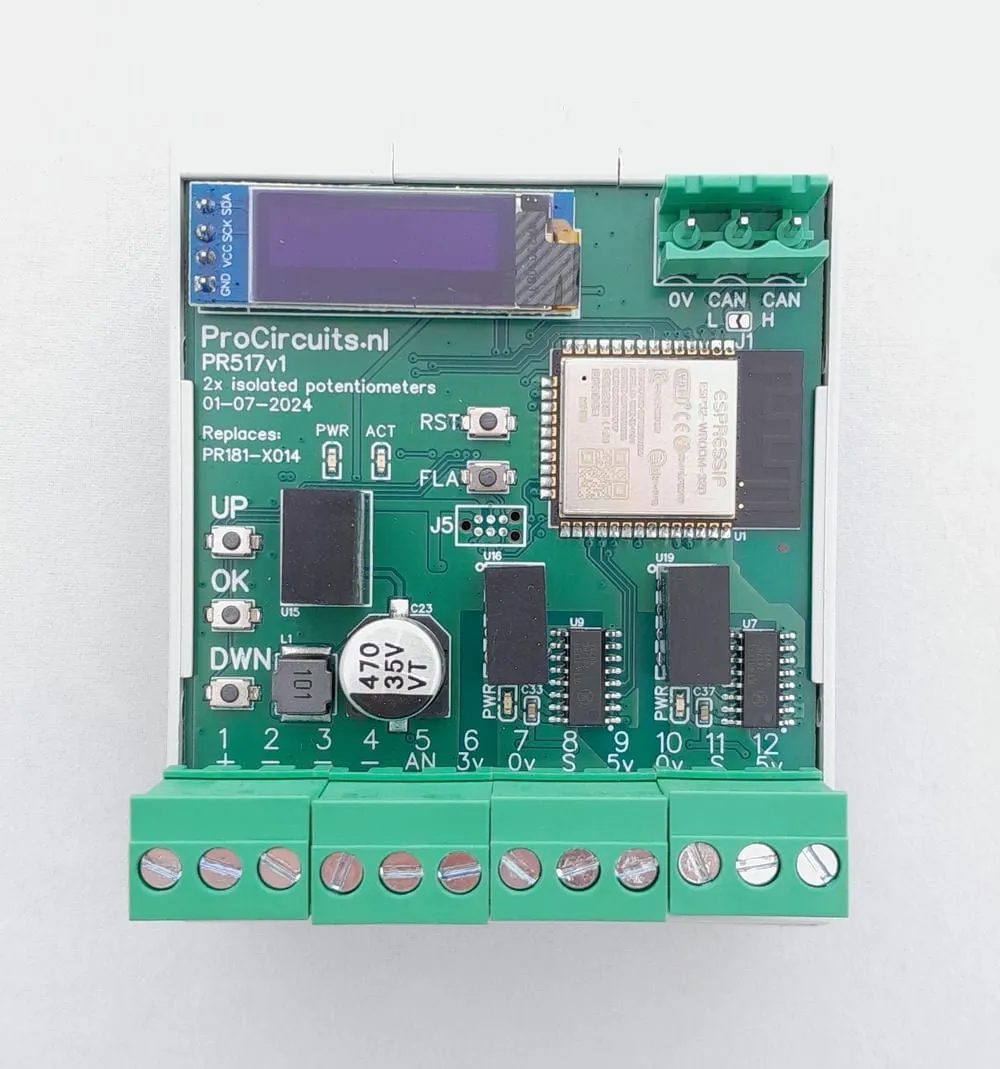

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Min (0 V), verbonden met klem 2 |
| Klem 4 | Potmeteringang, min |
| Klem 5 | Potmeteringang, signaal (loper) |
| Klem 6 | Potmeteringang, plus |
| Klem 7 | Potmeteruitgang 1, min |
| Klem 8 | Potmeteruitgang 1, signaal (loper) |
| Klem 9 | Potmeteruitgang 1, plus: sluit hier 5 V van het scherm aan |
| Klem 10 | Potmeteruitgang 2, min |
| Klem 11 | Potmeteruitgang 2, signaal (loper) |
| Klem 12 | Potmeteruitgang 2, plus: sluit hier 5 V van het scherm aan |
| Klem 13 | Potmeteruitgang 3, min (alleen PR507) |
| Klem 14 | Potmeteruitgang 3, signaal (loper) (alleen PR507) |
| Klem 15 | Potmeteruitgang 3, plus: sluit hier 5 V van het scherm aan (alleen PR507) |
| Klem 16 | Potmeteruitgang 4, min (alleen PR507) |
| Klem 17 | Potmeteruitgang 4, signaal (loper) (alleen PR507) |
| Klem 18 | Potmeteruitgang 4, plus: sluit hier 5 V van het scherm aan (alleen PR507) |
| Klem 19 | Potmeteruitgang 5, min (alleen PR507) |
| Klem 20 | Potmeteruitgang 5, signaal (loper) (alleen PR507) |
| Klem 21 | Potmeteruitgang 5, plus: sluit hier 5 V van het scherm aan (alleen PR507) |
Instellen

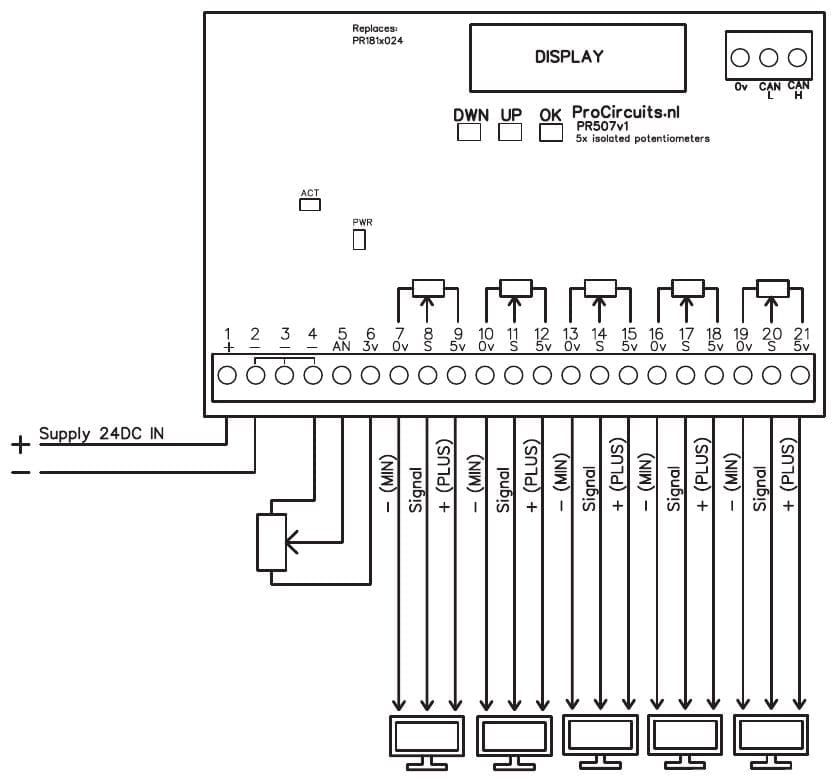

- Sluit de voeding aan op klem 1 (plus) en klem 2 (min).
- Sluit de potmeter aan op klem 4 (min), 5 (signaal) en 6 (plus).
- Sluit elk scherm aan op een potmeteruitgang (klem 7 tot en met 12 bij de PR517, 7 tot en met 21 bij de PR507): min, signaal en plus. De module levert geen spanning op de plus; sluit daar de 5 V van het scherm op aan.
- Draai de potmeter helemaal linksom. Kies in het menu Set input min, druk op OK, kies YES en druk nogmaals op OK.
- Draai de potmeter helemaal rechtsom. Kies Set input max, druk op OK, kies YES en druk nogmaals op OK.
- Sla de instellingen op: kies SAVE, druk op OK, kies YES en druk nogmaals op OK.
- Meer schermen dan uitgangen: sluit de overige modules op dezelfde manier aan, maar zonder potmeter en met klem 6 vrij.
- Verbind klem 4 en klem 5 van alle modules met elkaar. Alle modules volgen dan dezelfde potmeter.
- Test de werking na installatie. Zorg voor een reservebediening als een storing van de module in een kritisch systeem schade of letsel kan veroorzaken.
Toepassing
- Twee of vijf Nirolo- of Olorin-schermen met potmeterbediening tegelijk dimmen met één knop
- Aardlussen voorkomen tussen schermen, bediening en voeding
Dimmers voor Nirolo- en Olorin-schermen
Met deze modules dimt u meerdere Nirolo- of Olorin-schermen tegelijk met één bediening. De PR202 (drie schermen) en de PR205 (acht schermen) zijn voor schermen met draaiknopbediening: de schermen sluit u aan met standaard UTP-kabels (geen crossover) en u bedient ze met de draaiknop die bij het scherm hoort of met externe drukknoppen. De PR517 (twee schermen) en de PR507 (vijf schermen) zijn voor schermen met potmeterbediening: ze zetten één potmeter om naar twee of vijf galvanisch gescheiden potmeteruitgangen, standaard 10 kΩ en op aanvraag 5, 50 of 100 kΩ. De PR202 en PR205 werken op 9 tot 30 V DC, de PR507 en PR517 op 7 tot 36 V DC, alle vier bij -25 tot 55 °C, niet condenserend. Instellen gaat via het menu op de module; bewaar wijzigingen met SAVE.
