Past het net niet?
Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan.
Bedieningspaneel voor spudpalen met led-bars
Artikelnummer PR116v4Spud pole control panel with LED bars

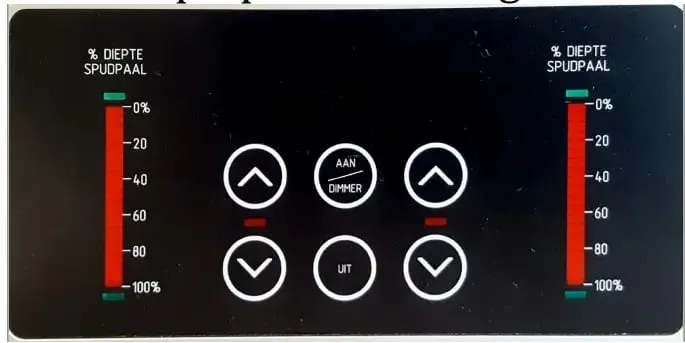

Het PR116v4-paneel bedient spudpalen met relaiscontacten voor omhoog en omlaag, en toont met led-bars op een 4-20 mA-signaal hoe diep de paal uitsteekt. Groene leds geven aan of de paal is ingeschoven of uitgeschoven; een rode led en een zoemer gaan aan zodra de borgpen is geactiveerd, ook als het paneel uit staat. Begin en eind van elke led-bar stelt u in met trimmers, en met DIP-schakelaars zet u een led-bar uit.
- Voeding 24 V DC
- Ingang 4-20 mA voor de led-bars; contactingangen IN1, IN2 en IN3 (24 V) voor de groene en rode indicaties en de borgpen
- Uitgang relaiscontacten K1 en K2 voor spudpaal omhoog en omlaag
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 24 V DC |
|---|---|
| Ingang | 4-20 mA voor de led-bars; contactingangen IN1, IN2 en IN3 (24 V) voor de groene en rode indicaties en de borgpen |
| Uitgang | Relaiscontacten K1 en K2 voor spudpaal omhoog en omlaag |
| Instellen | Trimmers POT1A en POT2A (linker led-bar) en POT1B en POT2B (rechter led-bar); DIP-schakelaars 1 en 2 zetten een led-bar uit |

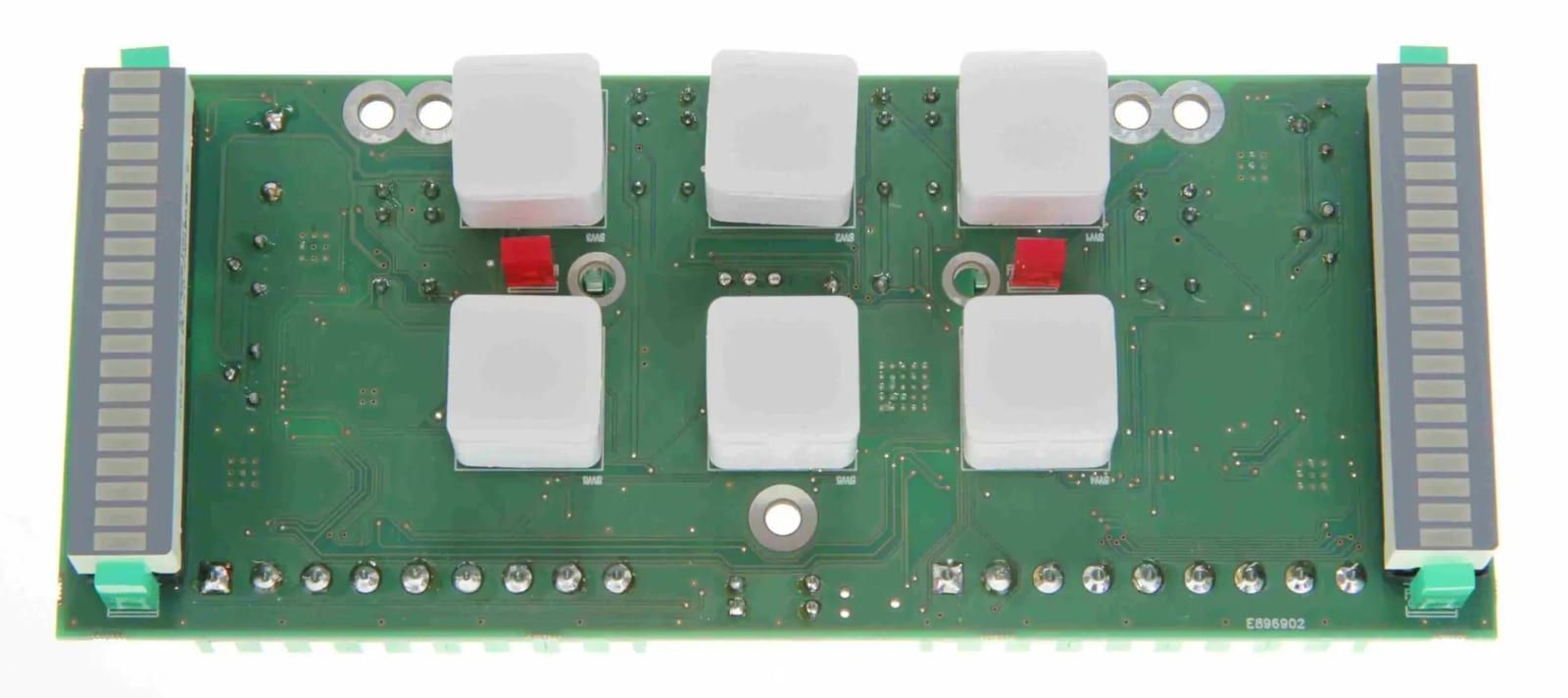

| Weergave | Twee led-bars, groene leds voor ingeschoven en uitgeschoven, rode led en zoemer voor de borgpen |
Instellen
- Stel met trimmer POT1A (linker led-bar) of POT1B (rechter led-bar) in waar de led-bar begint, bij 4 mA.
- Stel met trimmer POT2A (linker led-bar) of POT2B (rechter led-bar) het eind van de led-bar in, bij 20 mA.
- Zet DIP-schakelaar 1 op ON om de rechter led-bar uit te schakelen.
- Zet DIP-schakelaar 2 op ON om de linker led-bar uit te schakelen.
Toepassing
- Spudpalen op binnenvaartschepen omhoog en omlaag bedienen
- Tonen hoe diep een spudpaal uitsteekt
Vraag over aansluiten?
U spreekt direct met de ontwikkelaar. Bel of app Willem op 06 45 77 55 93.
PR116v4
Prijs en levertijd opvragen
Vul het aantal in. U krijgt prijs en levertijd per e-mail. Bestellen gaat daarna met een inkooporder.
De snelste manier
Stuur het artikelnummer en het aantal via WhatsApp naar 06 83 66 55 88. Willem reageert op werkdagen.
WhatsApp Willem(opent in een nieuw tabblad)Aanvraag
Voor aan boord
