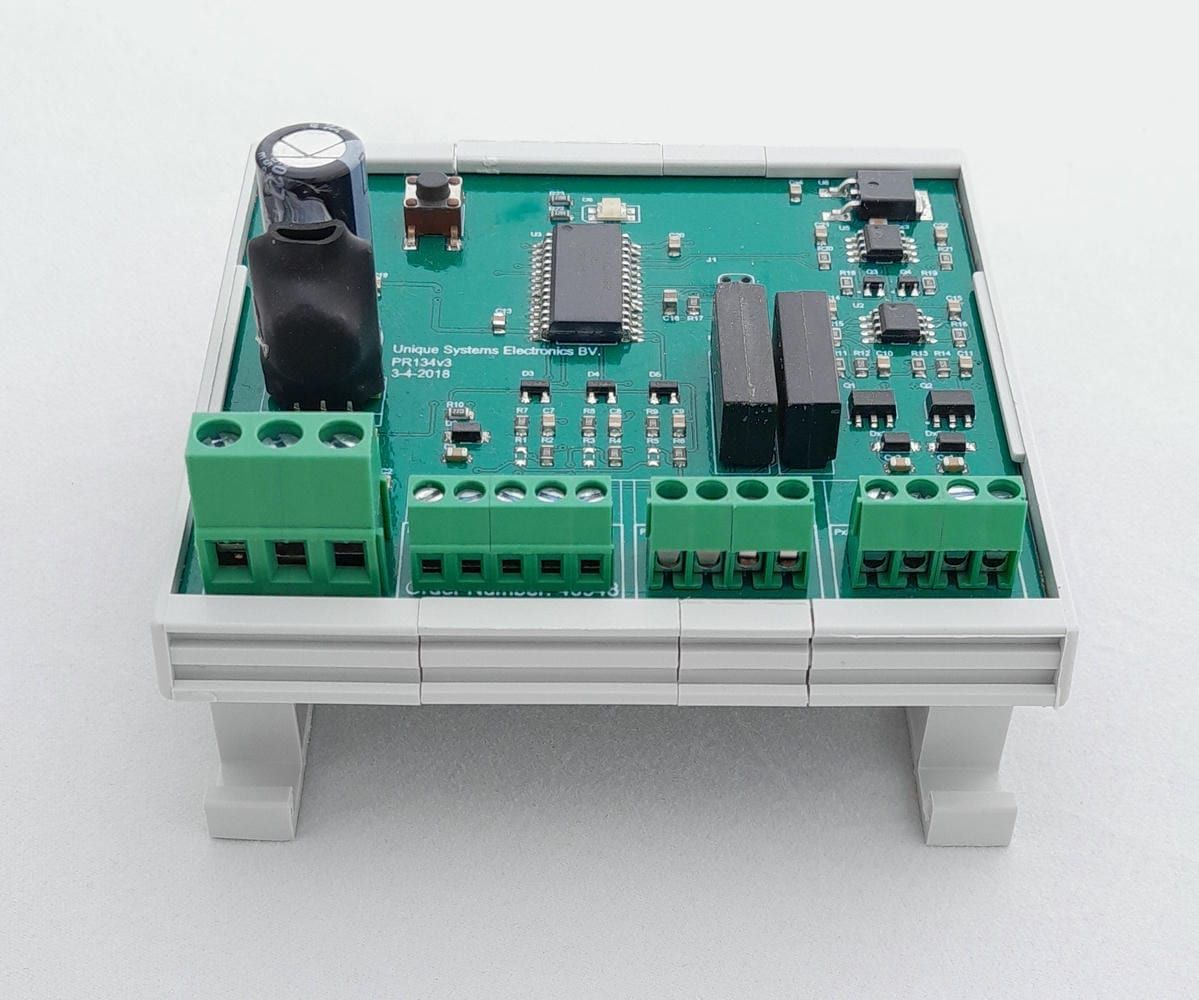

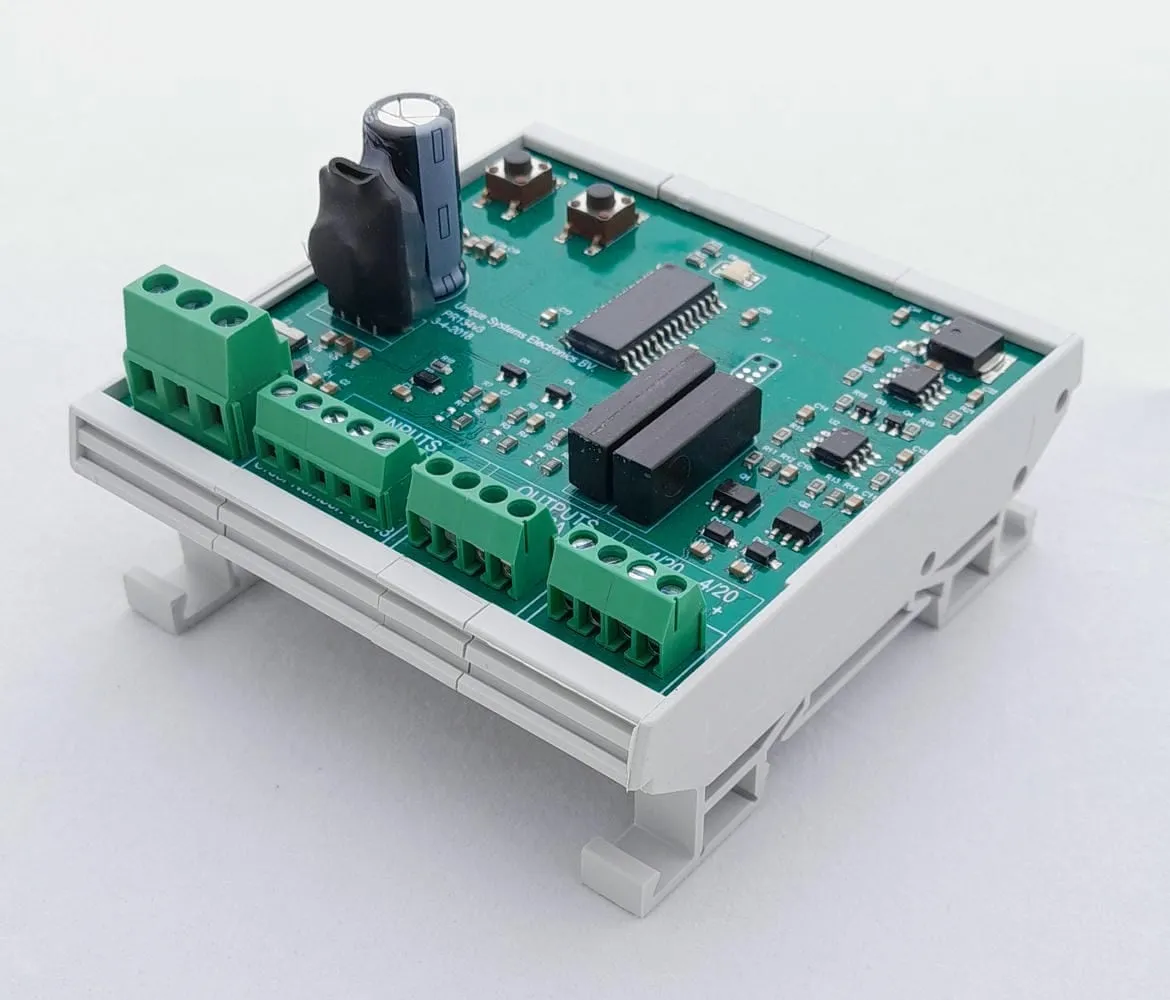

PR134-module in DIN-railbehuizing, schuin van voren

Spudpaal-lengtemeting met 4-20 mA-uitgang

Artikelnummer PR134s01Spud pole length measurement with 4-20 mA output

Binnenvaartschepen die zich met spudpalen verankeren, hebben niet overal dezelfde paallengte nodig, omdat het water niet overal even diep is. De PR134s01 meet met drie inductieve sensoren de uitgeschoven lengte en zet die om naar 4-20 mA, zodat u op een indicatie- of bedieningspaneel direct ziet hoe diep de paal staat. Twee contacten melden wanneer de paal volledig is ingetrokken en wanneer hij maximaal is uitgeschoven. Het eindpunt stelt u in door de paal één keer uit te schuiven; zo past de module bij elke paallengte.

  • Voeding 24 V DC (±10 %)
  • Ingang drie inductieve sensoren met PNP-uitgang (sensor A, sensor B en Paal boven), gevoed vanuit de module; NPN op aanvraag
  • Uitgang 4-20 mA, max. 21 mA; twee relaiscontacten (NO), max. 30 V DC en 0,5 A DC

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding24 V DC (±10 %)
IngangDrie inductieve sensoren met PNP-uitgang (sensor A, sensor B en Paal boven), gevoed vanuit de module; NPN op aanvraag
Uitgang4-20 mA, max. 21 mA; twee relaiscontacten (NO), max. 30 V DC en 0,5 A DC

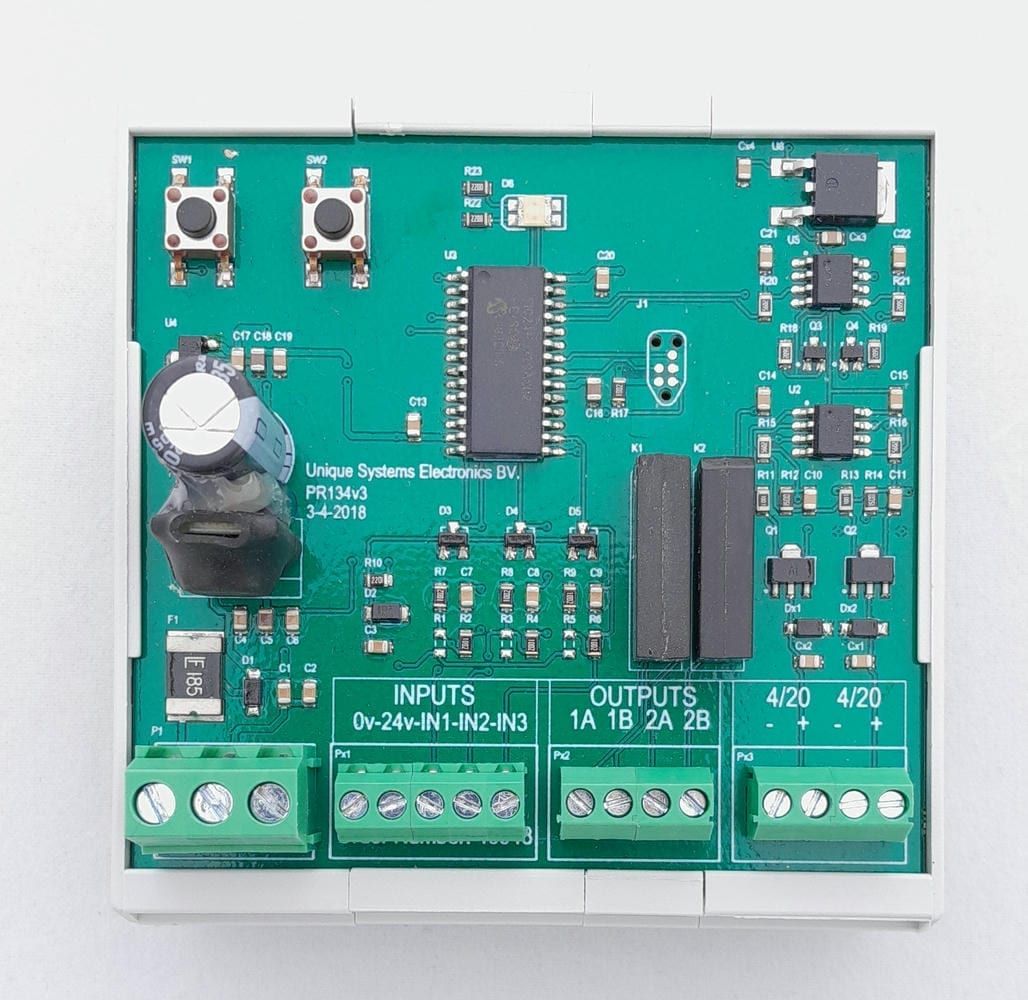

InstellenEindpunt instellen met knop 1 en 2 en een rood-groene led
Afmetingen79 x 83 mm met DIN-railbehuizing, 76,4 x 72 mm zonder

Aansluiten

Aansluiten

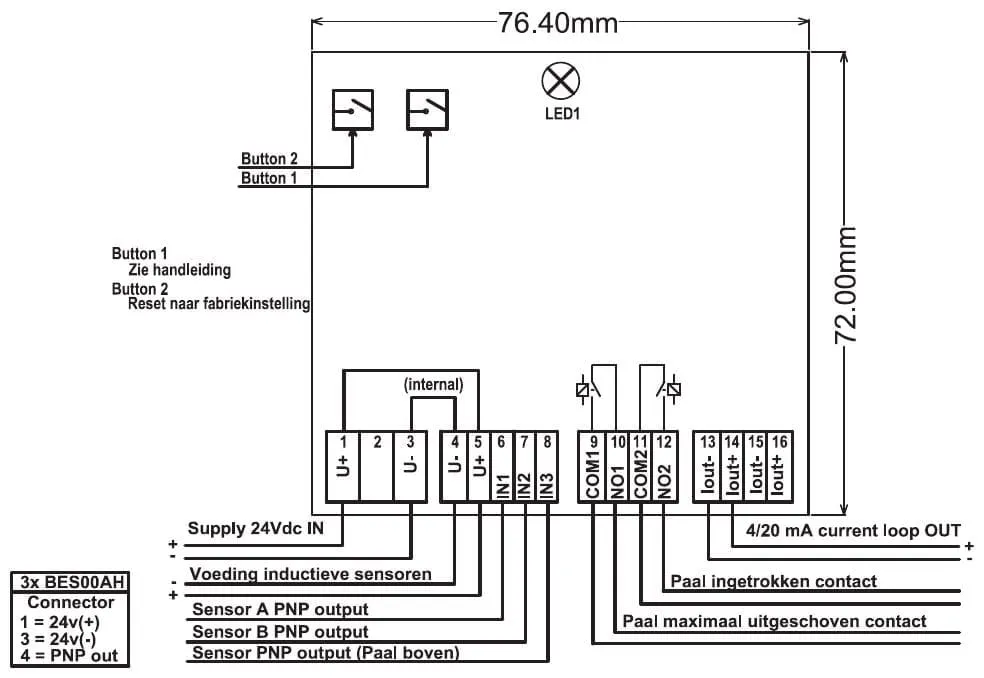

KlemFunctie
Klem 1Voeding +24 V (plus)
Klem 2Niet in gebruik
Klem 3Voeding 0 V (min)
Klem 4Sensorvoeding 0 V, intern verbonden met klem 3
Klem 5Sensorvoeding +24 V, intern verbonden met klem 1
Klem 6Sensor A, PNP-uitgang
Klem 7Sensor B, PNP-uitgang
Klem 8Sensor Paal boven, PNP-uitgang
Klem 9Contact paal maximaal uitgeschoven, gemeenschappelijk (COM)
Klem 10Contact paal maximaal uitgeschoven, maakcontact (NO)
Klem 11Contact paal ingetrokken, gemeenschappelijk (COM)
Klem 12Contact paal ingetrokken, maakcontact (NO)
Klem 13Uitgang 4-20 mA, min (0 V), intern verbonden met klem 3
Klem 14Uitgang 4-20 mA, signaal (plus)
Klem 15Niet in gebruik
Klem 16Niet in gebruik

Datasheet (PDF)PDF, 153 kB

Instellen

  1. Sluit de sensoren aan volgens het aansluitschema. Let erop dat sensor A en sensor B niet verwisseld zijn.
  2. Zet de voeding aan en wacht tot de led stopt met knipperen, ongeveer 30 seconden.
  3. Trek de spudpaal volledig in. Het oranje lampje van de sensor Paal boven brandt dan en tussen klem 4 en 8 staat minstens 2 V.
  4. Houd knop 2 ingedrukt tot de led rood knippert: de configuratie start.
  5. Schuif de spudpaal uit tot het gewenste eindpunt. Onderweg telt de module het aantal omwentelingen.
  6. Houd op het eindpunt knop 1 ingedrukt tot de led groen knippert. Het eindpunt is ingesteld: hier is het contact op klem 9 en 10 gesloten en staat de uitgang op 20 mA.
  7. Knippert bij knop 1 de led rood, controleer dan sensor A en B: ze moeten oranje oplichten als het meetmetaal langskomt. U kunt ook meten tussen klem 4 en 6 (sensor A) en tussen klem 4 en 7 (sensor B).

Toepassing

  • De uitgeschoven lengte van spudpalen op binnenvaartschepen meten en tonen op een indicatie- of bedieningspaneel

Past het net niet?

Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan.

Over maatwerk

Vraag over aansluiten?

U spreekt direct met de ontwikkelaar. Bel of app Willem op 06 45 77 55 93.

Contact

PR134s01

Prijs en levertijd opvragen

Vul het aantal in. U krijgt prijs en levertijd per e-mail. Bestellen gaat daarna met een inkooporder.

De snelste manier

Stuur het artikelnummer en het aantal via WhatsApp naar 06 83 66 55 88. Willem reageert op werkdagen.
