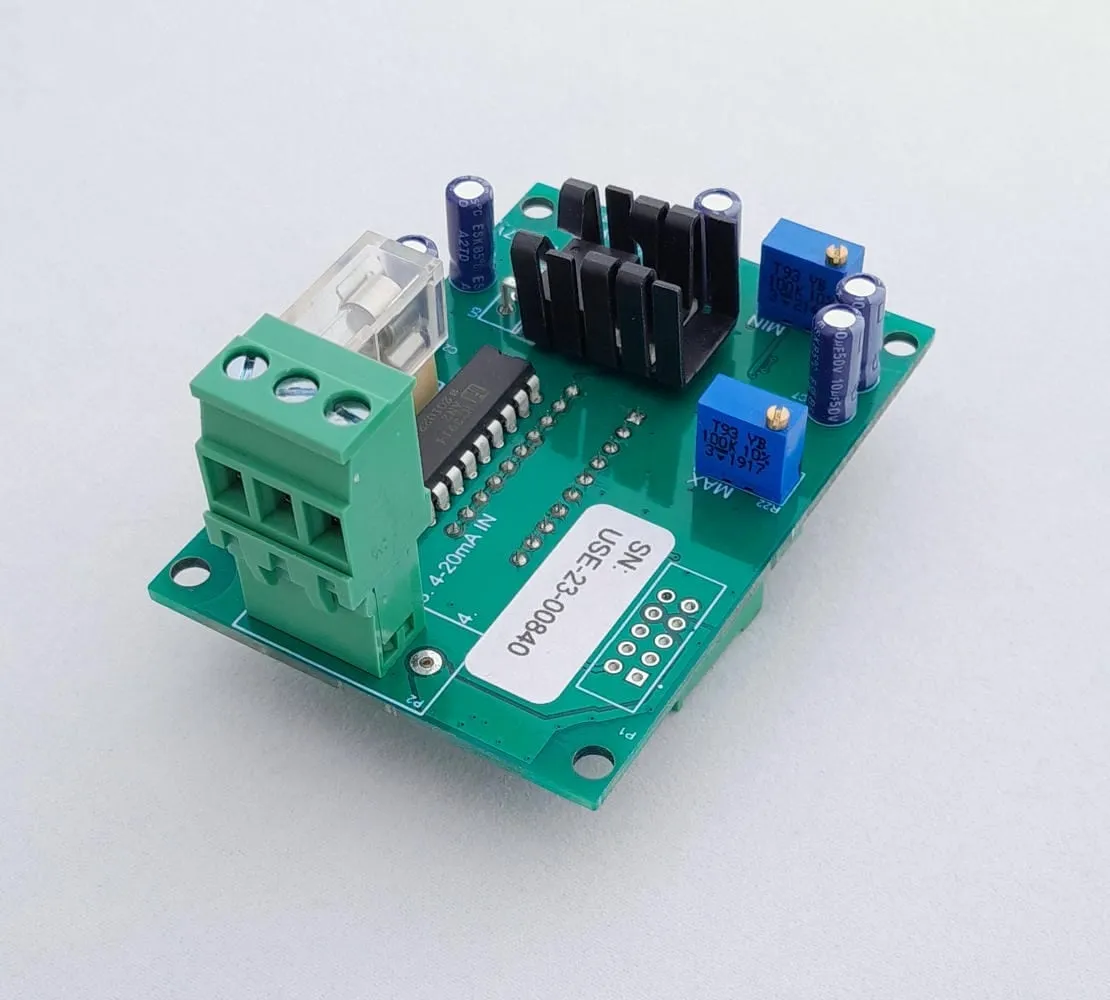

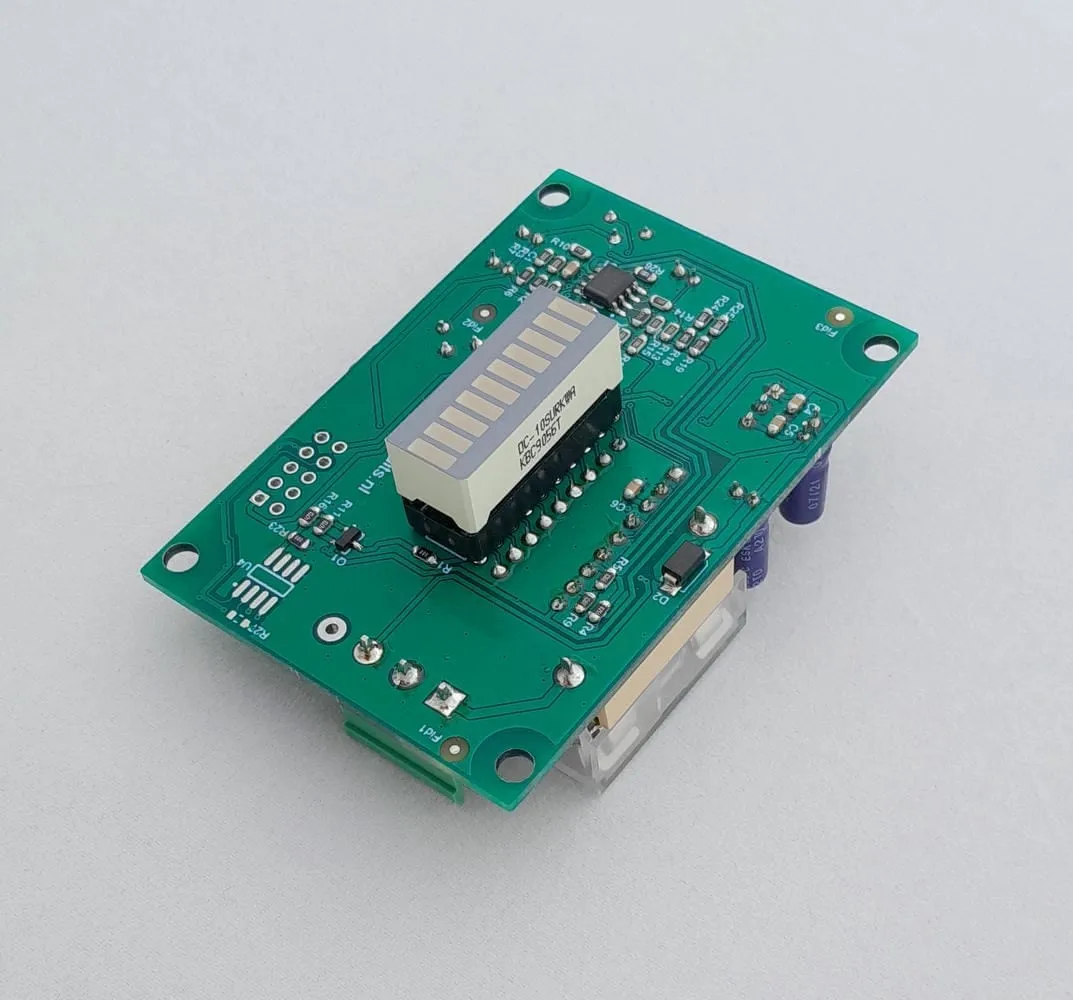

PR177 led-bar op 4-20 mA, onderkant met de led-bar, schuin van voren

Led-bar op 4-20 mA, 10 segmenten, rood of groen

Artikelnummers PR177s01, PR177s0210-segment LED bar for 4-20 mA, red or green

De PR177 zet een 4-20 mA-signaal om naar een led-bar met tien segmenten, zodat bijvoorbeeld de stand van een spudpaal of roer in één oogopslag te zien is. Bij 4 mA brandt alleen het eerste segment, bij 20 mA alle tien. Onder- en bovengrens stelt u in met de trimmers MIN en MAX op de print. De helderheid blijft gelijk, ongeacht de voedingsspanning; de led-bar is er in rood (PR177s01) en groen (PR177s02).

  • Voeding 18 tot 26 V DC
  • Ingang 4-20 mA op klem 3 (plus) en klem 2 (min)
  • Weergave led-bar met 10 segmenten, rood (PR177s01) of groen (PR177s02); 4 mA = eerste segment, 20 mA = alle segmenten
Uitvoeringen
ArtikelnummerUitvoering
PR177s01Rode led-bar
PR177s02Groene led-bar

Prijs op aanvraag

Levering in series, vanaf 10 stuks per artikel. Niet op voorraad? Dan maken we uw serie.

Eén of enkele stuks alleen als proef, voor een bedrijf met een serie in zicht.

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding18 tot 26 V DC
Verbruikmax. 250 mA
Ingang4-20 mA op klem 3 (plus) en klem 2 (min)
WeergaveLed-bar met 10 segmenten, rood (PR177s01) of groen (PR177s02); 4 mA = eerste segment, 20 mA = alle segmenten
HelderheidGelijk, ongeacht de voedingsspanning

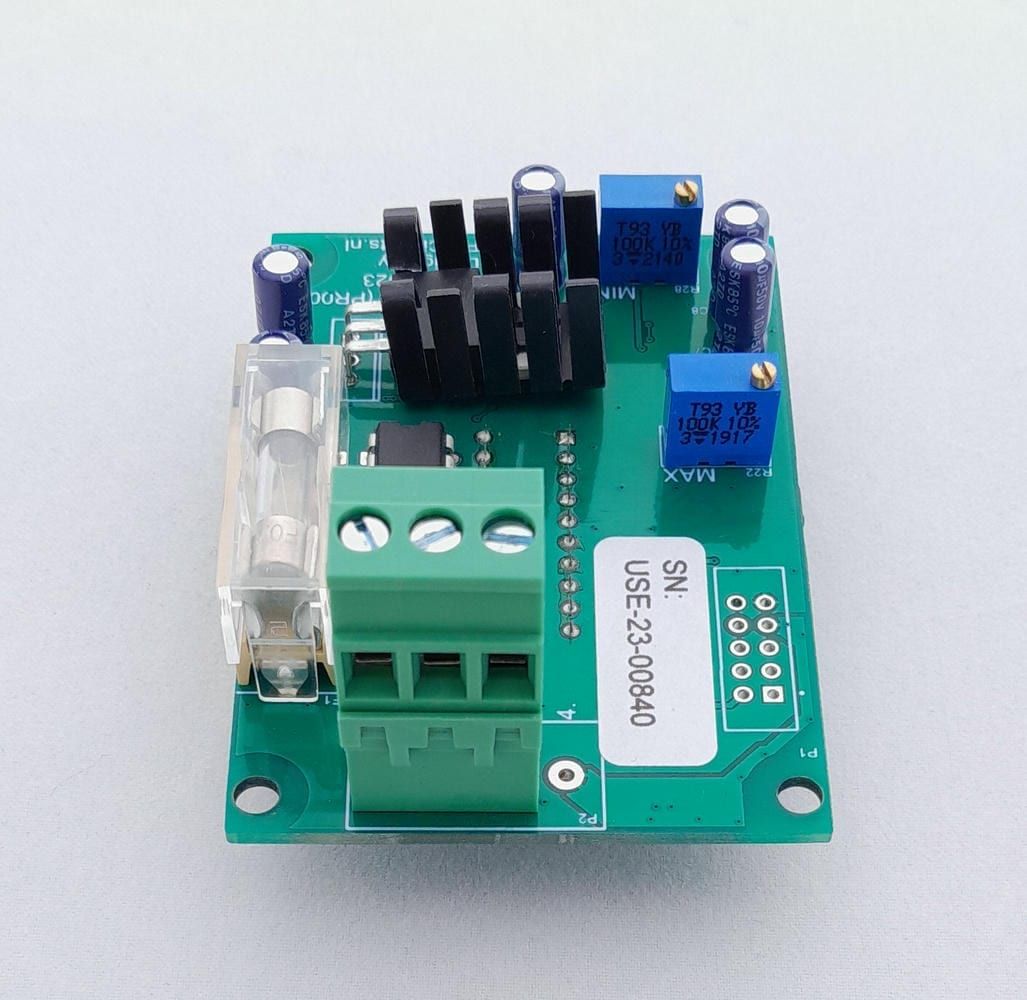

InstellenOndergrens en bovengrens met de trimmers MIN en MAX
Afmetingen50 x 75 x 45 mm

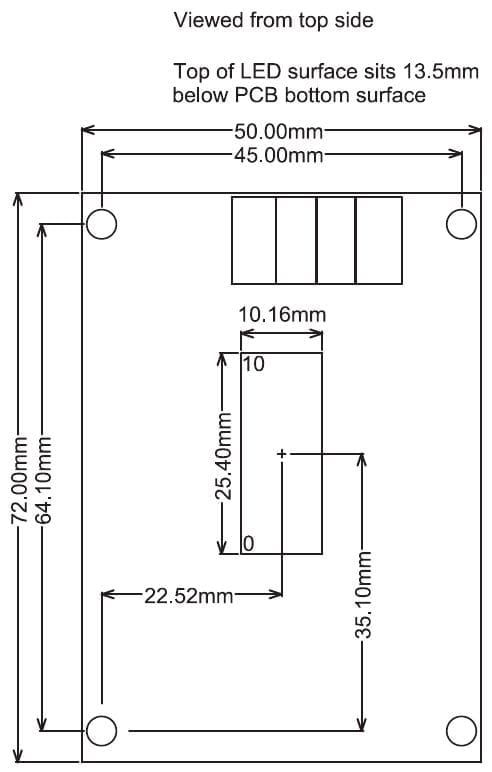

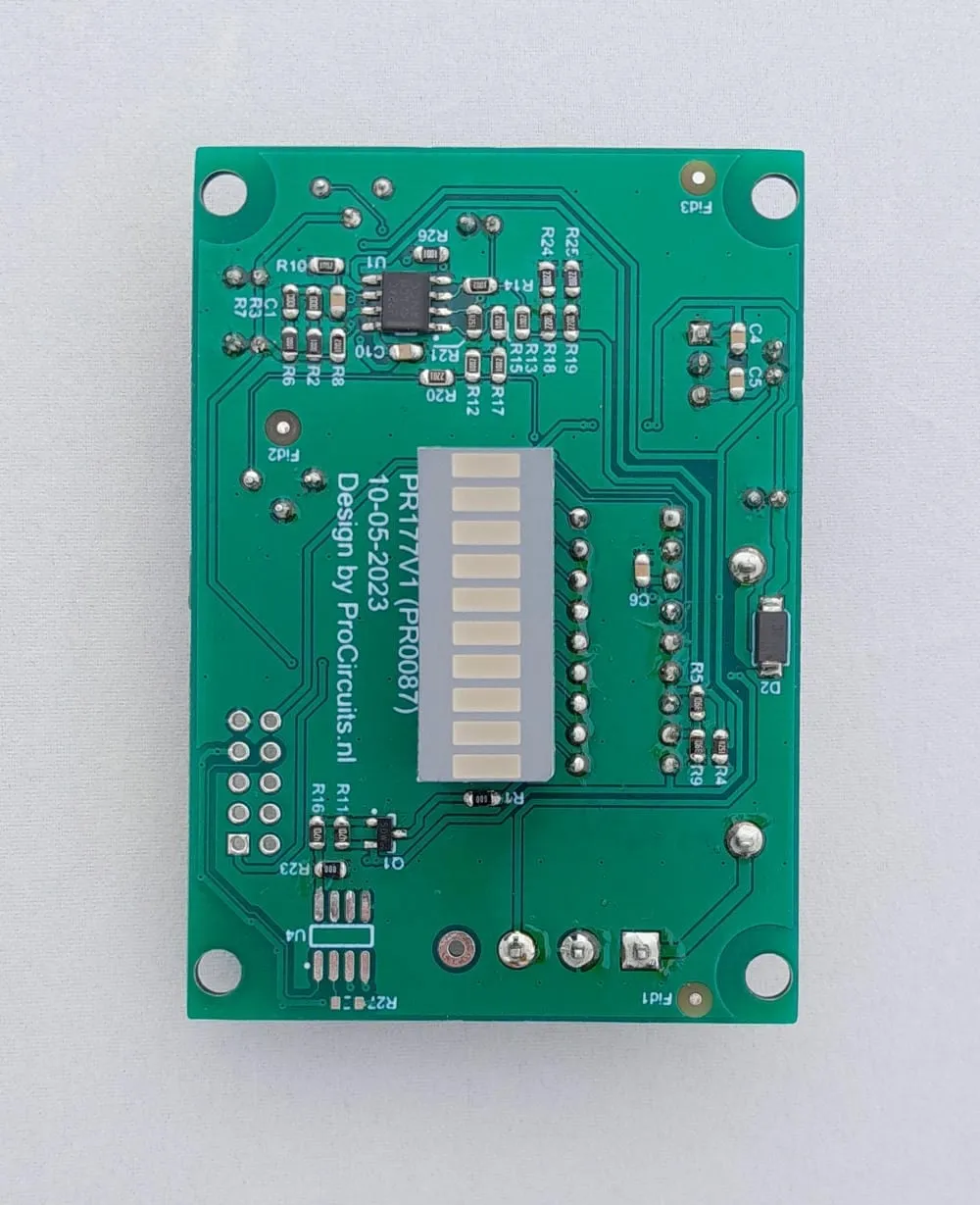

MontageVier montagegaten, hart op hart 45 x 64,1 mm; voorkant van de led-bar 13,5 mm onder de onderkant van de print

Aansluiten

Aansluiten

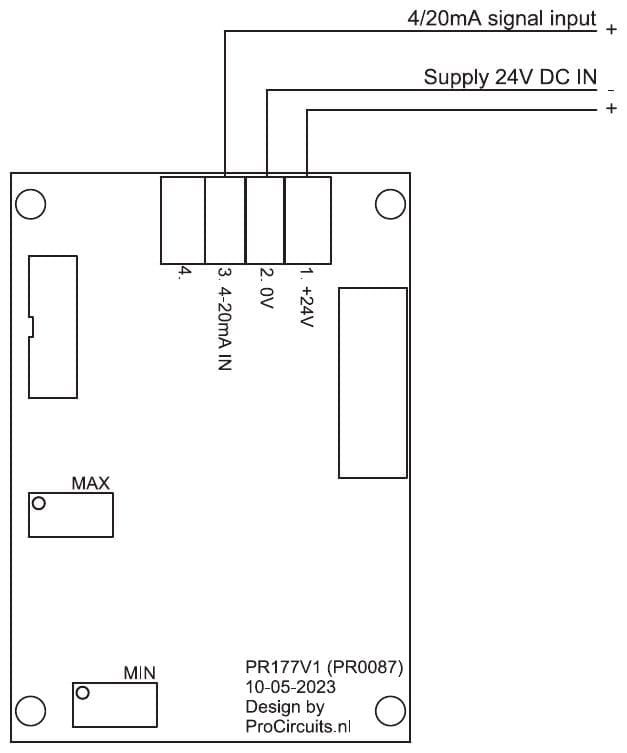

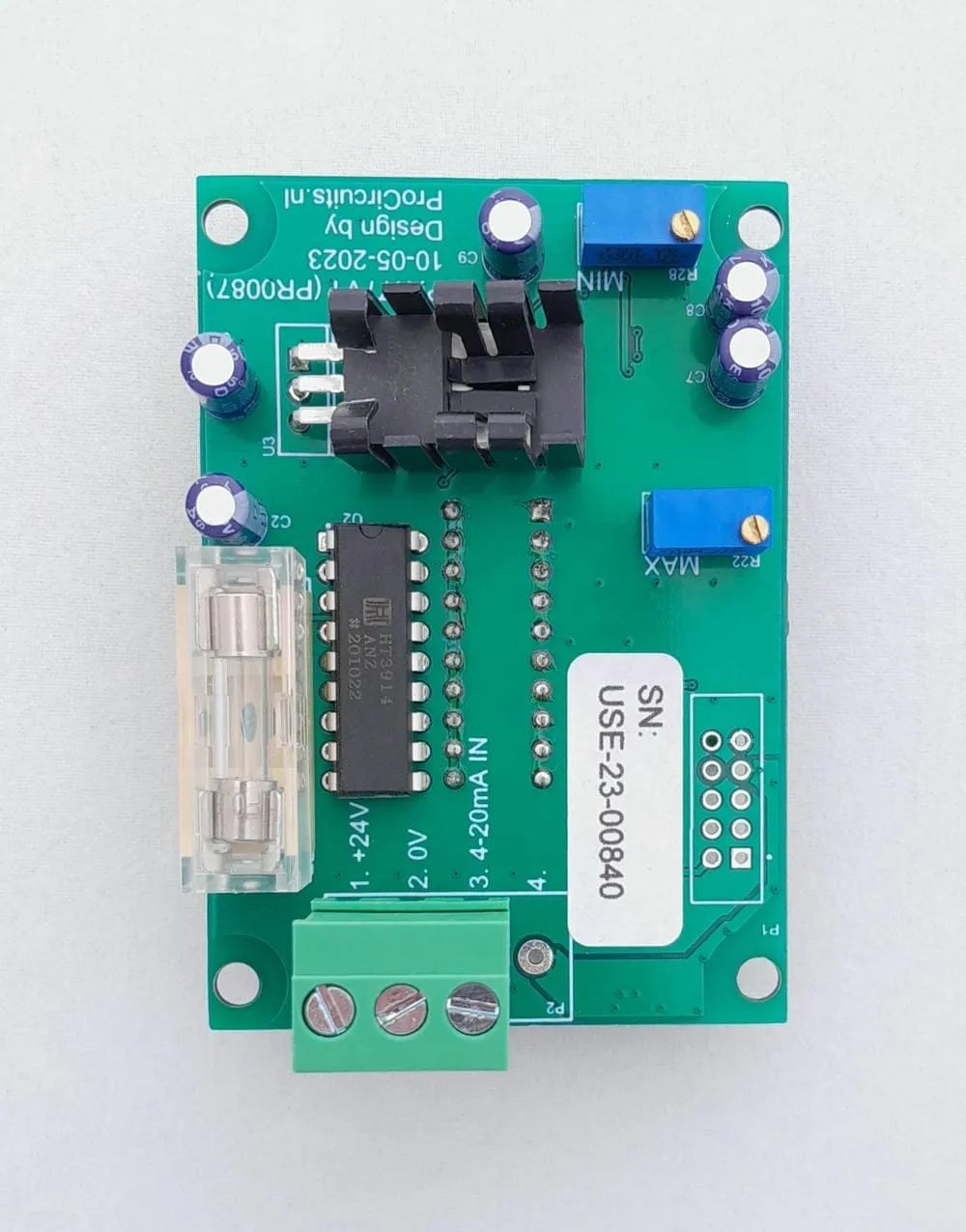

KlemFunctie
Klem 1Voeding +24 V
Klem 2Voeding 0 V, ook de min van het 4-20 mA-signaal
Klem 3Ingang 4-20 mA (plus)
Klem 4Niet in gebruik

Datasheet (PDF)PDF, 142 kB

Instellen

  1. Sluit de voeding aan op klem 1 (+24 V) en klem 2 (0 V), en het 4-20 mA-signaal op klem 3 (plus) en klem 2 (min).
  2. Bij levering brandt bij 4 mA alleen het eerste segment en bij 20 mA alle tien.
  3. Bovengrens: draai de trimmer MAX met de klok mee om de bovengrens te verhogen.
  4. Ondergrens: draai de trimmer MIN met de klok mee om de ondergrens te verhogen.
  5. Alle segmenten uit bij 4 mA: draai de trimmer MIN tegen de klok in tot het eerste segment uitgaat.

Toepassing

  • Stand van een spudpaal tonen op een bedieningspaneel
  • Roerstand tonen
  • Andere terugmeldsignalen van 4-20 mA zichtbaar maken

Past het net niet?

Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan voor uw serie.

Vraag over aansluiten?

U spreekt direct met de ontwikkelaar. Bel of app Willem op 06 45 77 55 93.

PR177s01 / PR177s02

Prijs en levertijd opvragen

Vul het aantal per levering en per jaar in. U krijgt prijs en levertijd per e-mail. Bestellen gaat daarna met een inkooporder.

De snelste manier

Stuur het artikelnummer, het aantal per levering en het aantal per jaar via WhatsApp naar 06 83 66 55 88. Willem reageert op werkdagen.
