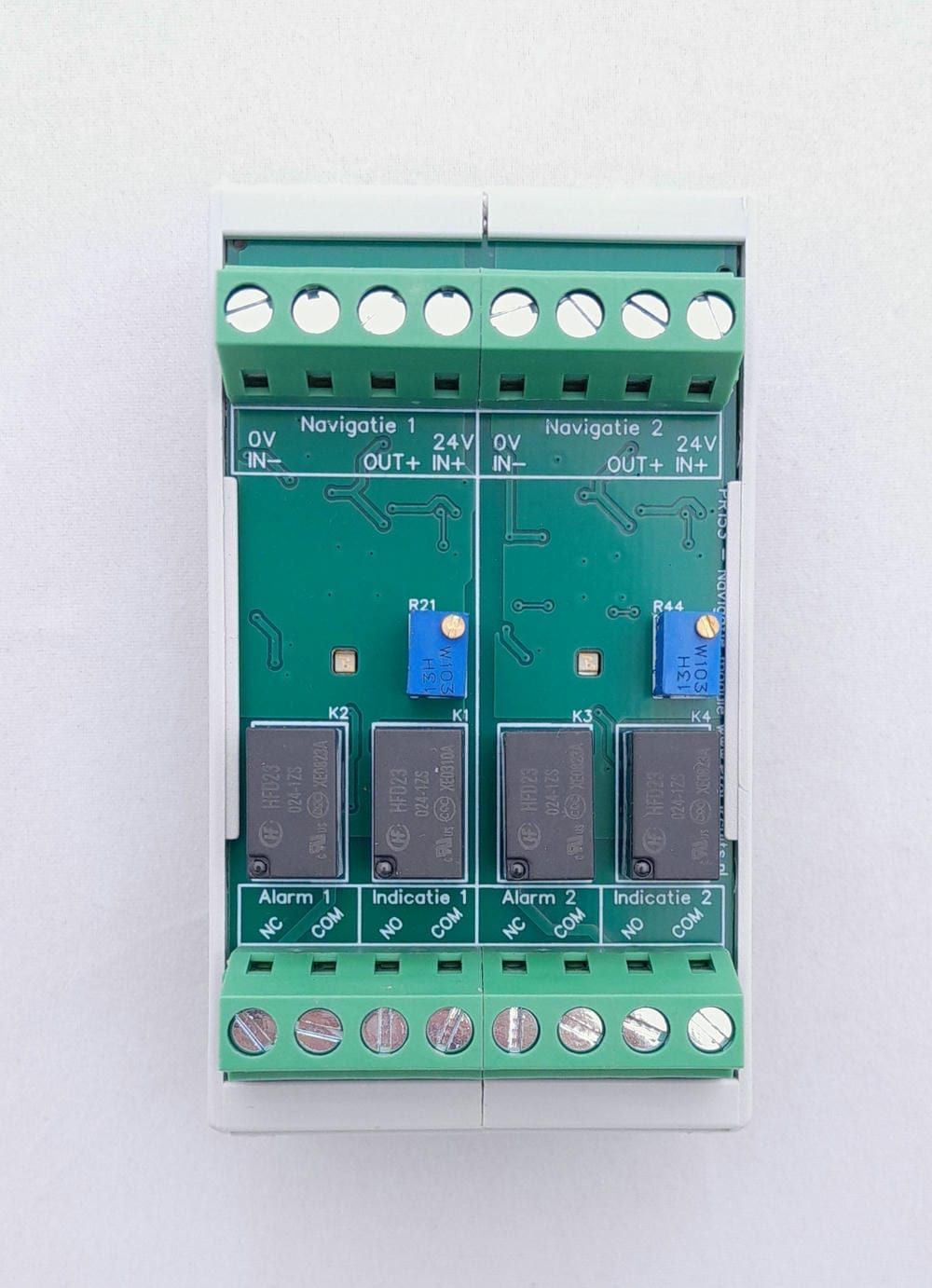

Bewaking zuinige navigatieverlichting met alarmcontact, 25-250 mA
Artikelnummer PR153-2Navigation lights monitor for low-power lamps with alarm contact, 25-250 mA
De PR153-2 bewaakt twee zuinige navigatielampen, gloeilamp of led, met een meetbereik van 25 tot 250 mA per lamp. Bij levering staat de alarmgrens op 3,6 W (150 mA bij 24 V); per lamp stelt u hem traploos bij met een trimmer, tot 6 W. Elke lamp heeft een eigen alarmcontact en indicatiecontact, zodat u ziet welke lamp is uitgevallen.
- Voeding 24 V DC (±20 %)
- Ingang twee navigatielampen, meetbereik 25 tot 250 mA per lamp
- Uitgang per lamp een alarmcontact (NC) en een indicatiecontact (NO); beide gesloten zolang de lamp werkt
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Andere uitvoering: PR153. De PR153 is dezelfde bewaking voor lampen tot 30 W per lamp: meetstroom tot 1,25 A, alarmgrens bij levering 2,6 W (112 mA bij 24 V). Voeding, klemmen, temperatuurbereik en afmetingen zijn gelijk.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 24 V DC (±20 %) |
|---|---|
| Ingang | Twee navigatielampen, meetbereik 25 tot 250 mA per lamp |
| Uitgang | Per lamp een alarmcontact (NC) en een indicatiecontact (NO); beide gesloten zolang de lamp werkt |
| Scheiding | Alarm- en indicatiecontacten galvanisch gescheiden van de ingangen |
| Instellen | Alarmgrens per lamp met trimmer P1 en P2, traploos tot 6 W |
| Omgevingstemperatuur | 0 tot 80 °C |
| Afmetingen | 45 x 82 mm |
| Fabrieksinstelling | Alarmgrens 3,6 W (150 mA bij 24 V) |

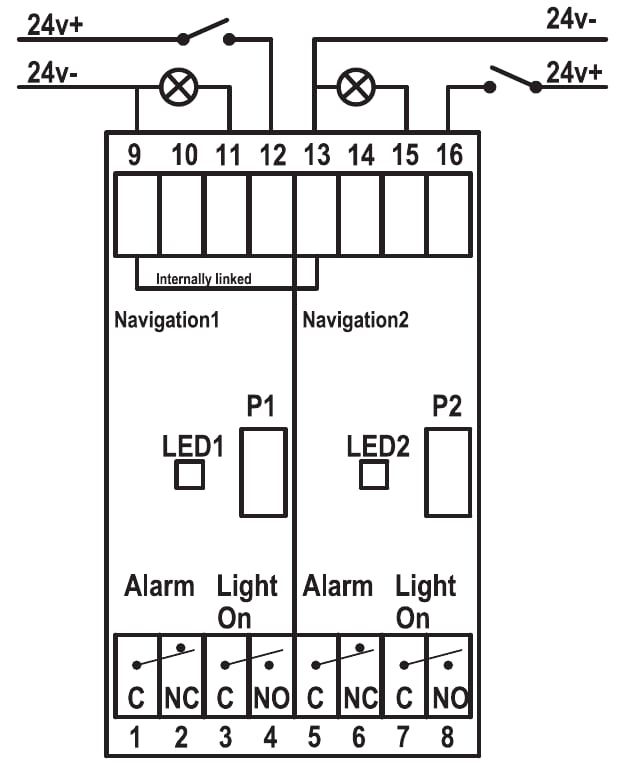

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Alarmcontact lamp 1, verbreekcontact (NC) |
| Klem 2 | Alarmcontact lamp 1, gemeenschappelijk (COM) |
| Klem 3 | Indicatiecontact lamp 1, maakcontact (NO) |
| Klem 4 | Indicatiecontact lamp 1, gemeenschappelijk (COM), intern verbonden met klem 8 |
| Klem 5 | Alarmcontact lamp 2, verbreekcontact (NC) |
| Klem 6 | Alarmcontact lamp 2, gemeenschappelijk (COM) |
| Klem 7 | Indicatiecontact lamp 2, maakcontact (NO) |
| Klem 8 | Indicatiecontact lamp 2, gemeenschappelijk (COM), intern verbonden met klem 4 |
| Klem 9 | Navigatie 1: 0 V van de voeding en min van de lamp, intern verbonden met klem 13 |
| Klem 10 | Niet in gebruik |
| Klem 11 | Navigatie 1: plus van de lamp (+24 V-uitgang, het stroomverbruik wordt bewaakt) |
| Klem 12 | Navigatie 1: plus van de voeding (+24 V-ingang) |
| Klem 13 | Navigatie 2: 0 V van de voeding en min van de lamp, intern verbonden met klem 9 |
| Klem 14 | Niet in gebruik |
| Klem 15 | Navigatie 2: plus van de lamp (+24 V-uitgang, het stroomverbruik wordt bewaakt) |
| Klem 16 | Navigatie 2: plus van de voeding (+24 V-ingang) |
Instellen
- Sluit de eerste lamp aan op Navigatie 1: de plus op klem 11 en de min op klem 9. Sluit de voeding aan op klem 12 (plus) en klem 9 (0 V).
- Stel de alarmgrens van de eerste lamp in met trimmer P1: met de klok mee verhoogt u de grens, tegen de klok in verlaagt u hem.
- Sluit de tweede lamp aan op Navigatie 2 (klem 15 en 13) en de voeding op klem 16 en 13.
- Stel de alarmgrens van de tweede lamp op dezelfde manier in met trimmer P2.
- Zakt het stroomverbruik van een lamp onder de ingestelde grens, dan gaan het alarm- en het indicatiecontact van die lamp open.
Toepassing
- Zuinige navigatieverlichting aan boord bewaken, met gloeilampen of leds tot 6 W

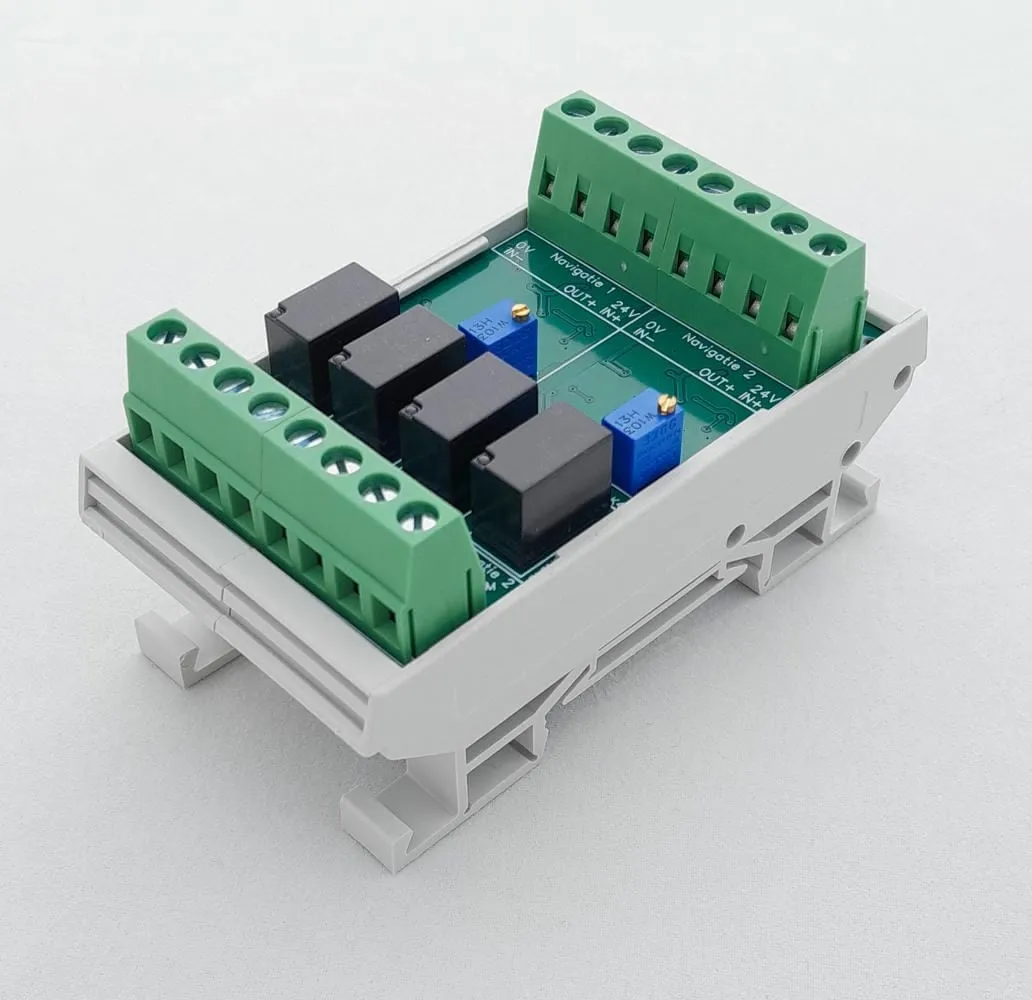

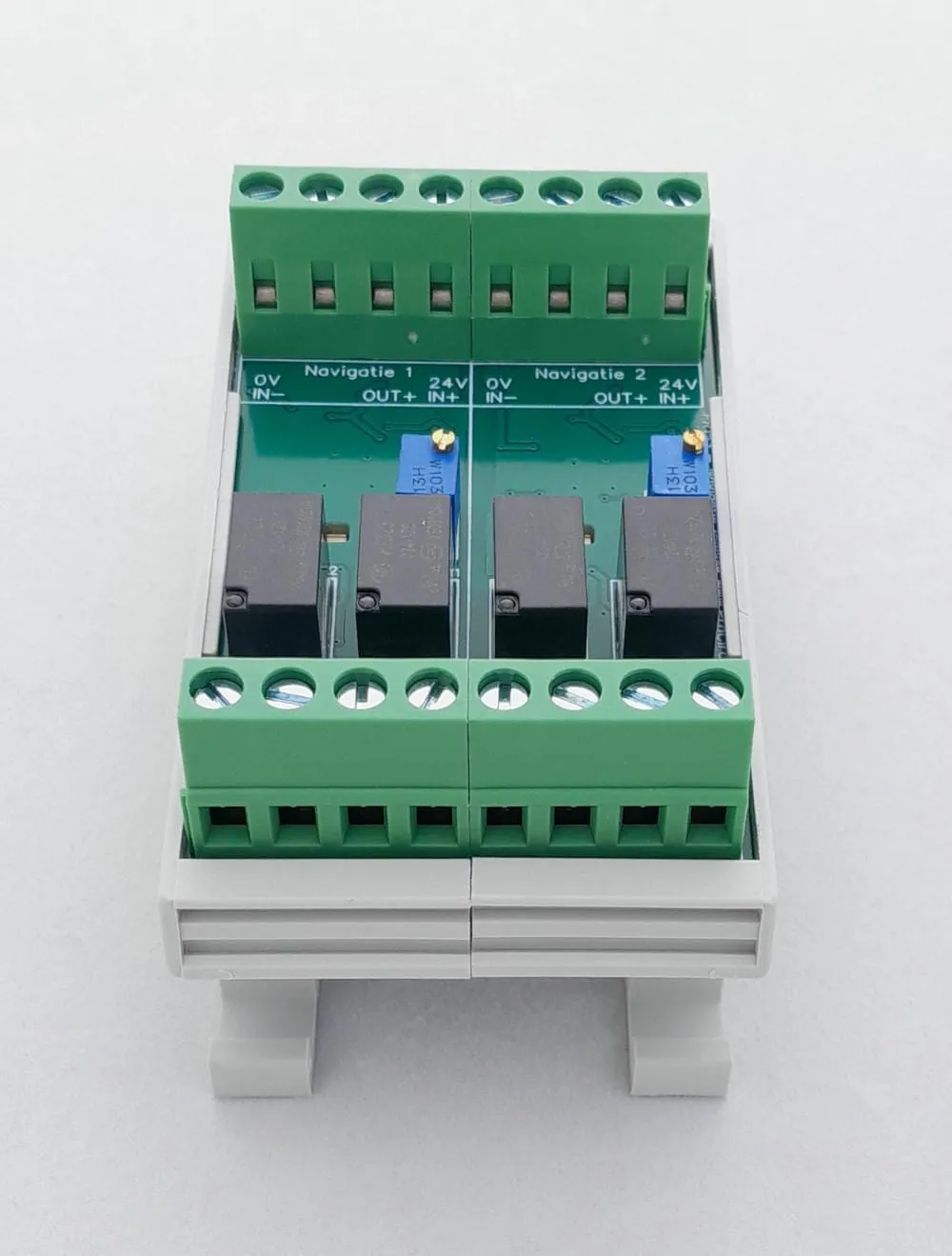

PR153: bewaking navigatieverlichting
De PR153-modules bewaken het stroomverbruik van twee navigatielampen. Zolang een lamp goed werkt, zijn het alarmcontact (NC) en het indicatiecontact (NO) gesloten. Zakt het verbruik onder de ingestelde grens, dan gaan beide contacten open. De grens stelt u per lamp in met de trimmers P1 en P2; met de klok mee verhoogt u de grens. Alarm- en indicatie-uitgangen zijn galvanisch gescheiden van de ingangen. De modules werken op 24 V DC (±20 %) bij 0 tot 80 °C; afmetingen 45 x 82 mm. Gebruikt u veel dezelfde lampen, dan stellen wij de module vooraf in.
De PR153 bewaakt lampen tot 30 W per lamp (meetstroom tot 1,25 A); de grens staat bij levering op 2,6 W (112 mA bij 24 V). De PR153-2 is voor zuinige lampen: meetbereik 25 tot 250 mA, instelbaar tot 6 W, grens bij levering 3,6 W (150 mA bij 24 V).
