8 relaisuitgangen via CAN-bus
Artikelnummer PR157s128 relay outputs via CAN bus

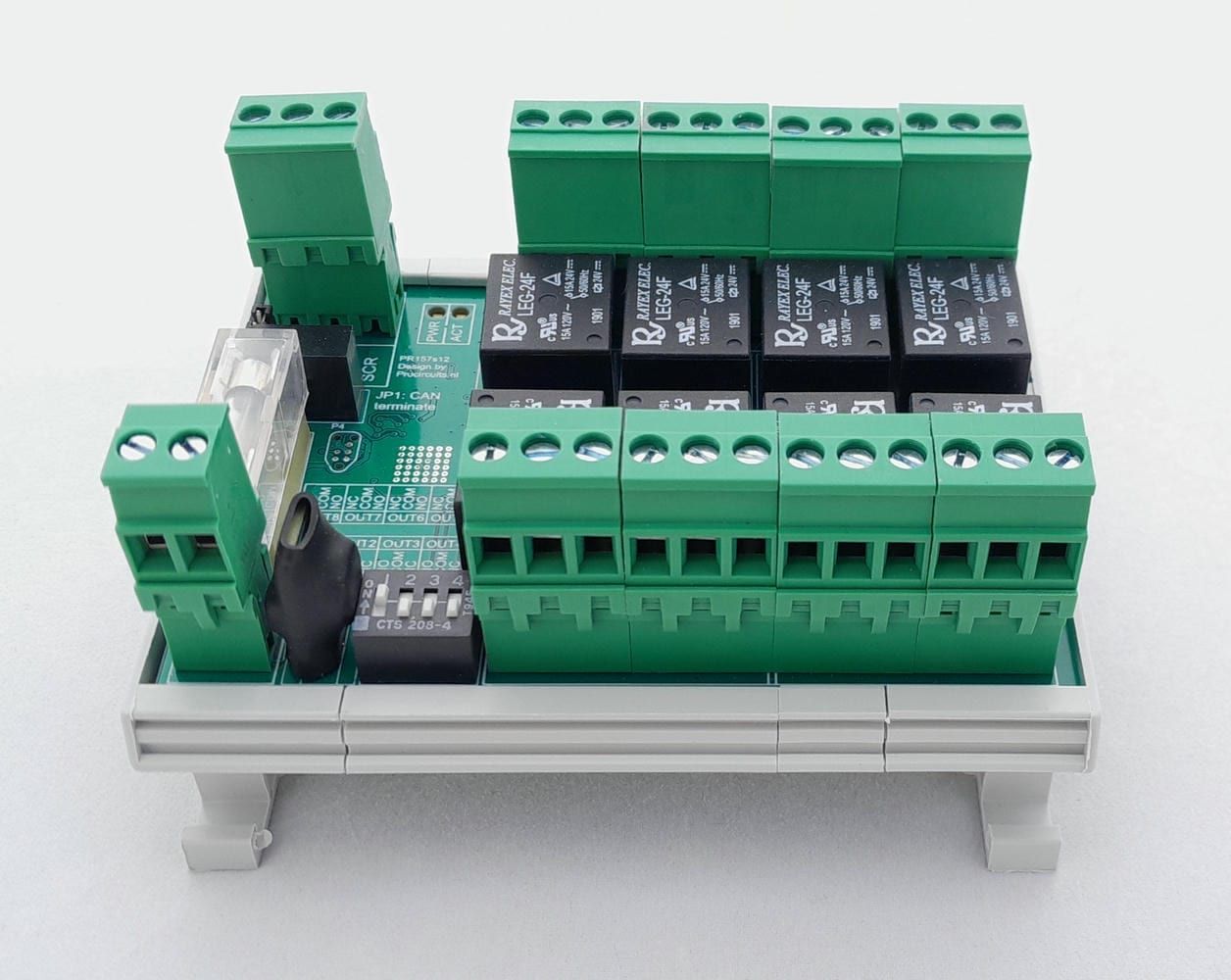

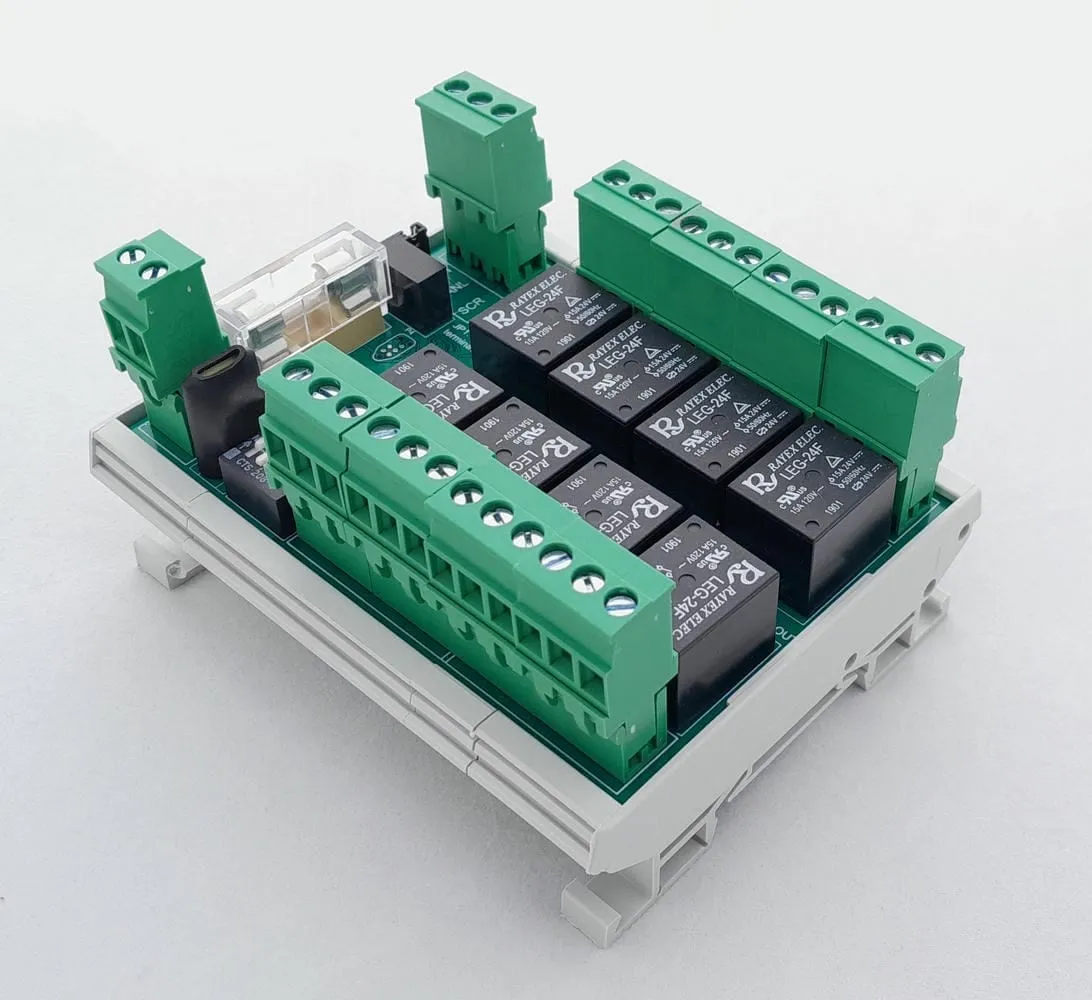

De PR157s12 heeft acht relaisuitgangen die u via de CAN-bus schakelt. Elke uitgang heeft een eigen maakcontact, gemeenschappelijk contact en verbreekcontact, zodat u per uitgang kiest of een circuit wordt gesloten of geopend. De relaisuitgangen zijn galvanisch gescheiden van de voeding en schakelen tot 24 V DC en 5 A.
- Voeding 24 V DC
- Uitgang 8 relais met elk een NO-, COM- en NC-klem; max. 24 V DC, 5 A DC
- Scheiding relaisuitgangen galvanisch gescheiden van de voeding
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 24 V DC |
|---|---|
| Uitgang | 8 relais met elk een NO-, COM- en NC-klem; max. 24 V DC, 5 A DC |
| Scheiding | Relaisuitgangen galvanisch gescheiden van de voeding |
| Communicatie | CAN-bus; afsluitweerstand 120 Ω in te schakelen met jumper JP1 |

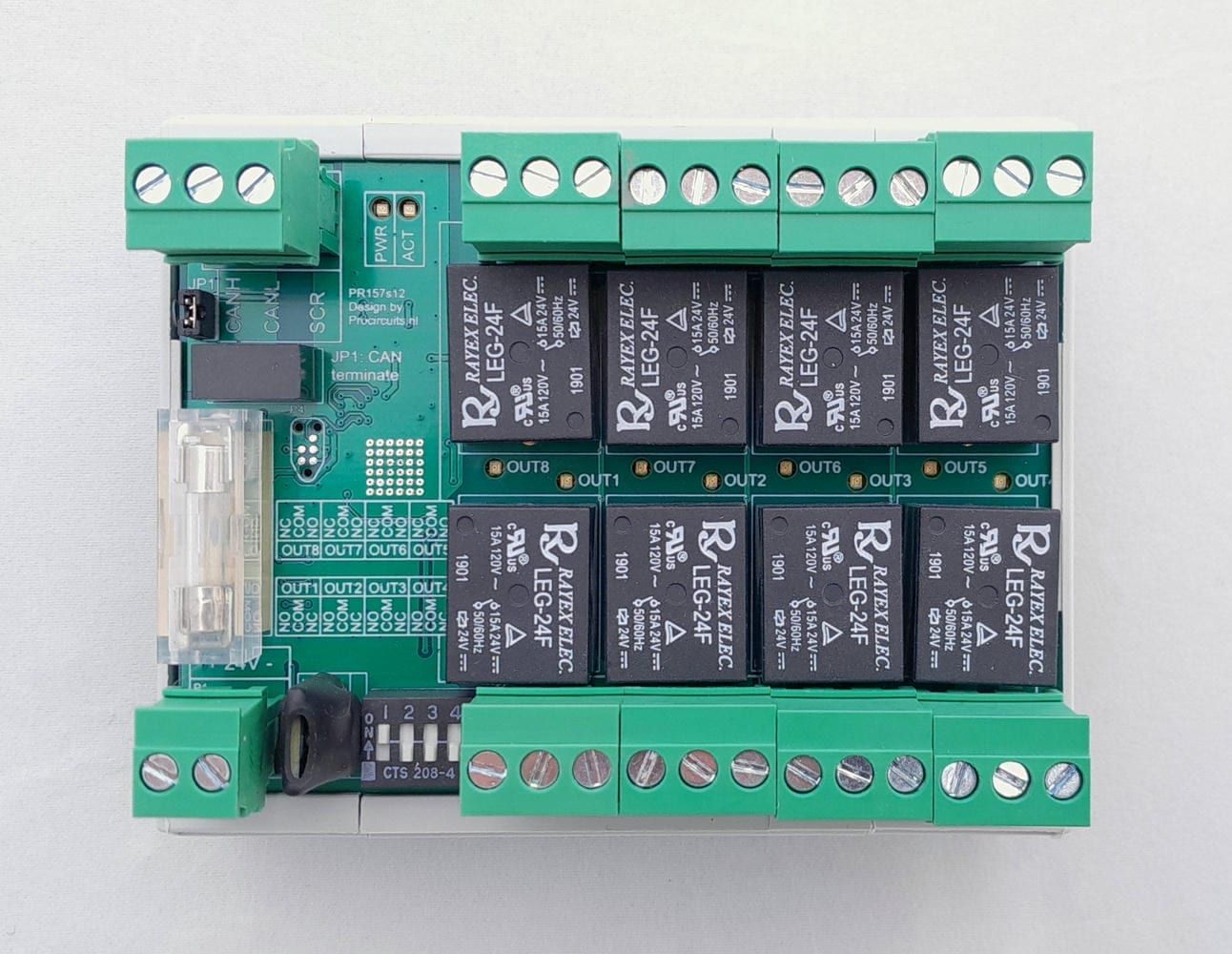

| Indicatie | Status-led per uitgang; leds PWR en ACT |

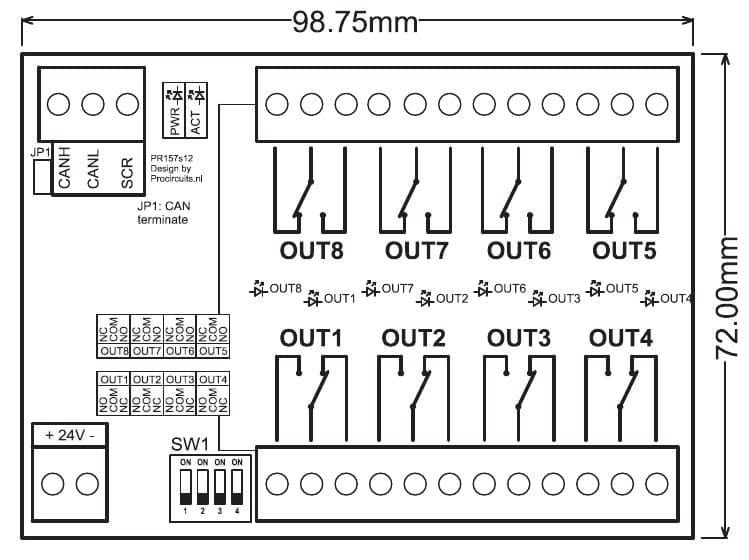

| Afmetingen | 102 x 83 mm met DIN-railbehuizing, 98,75 x 72 mm zonder |
| Montage | DIN-rail |

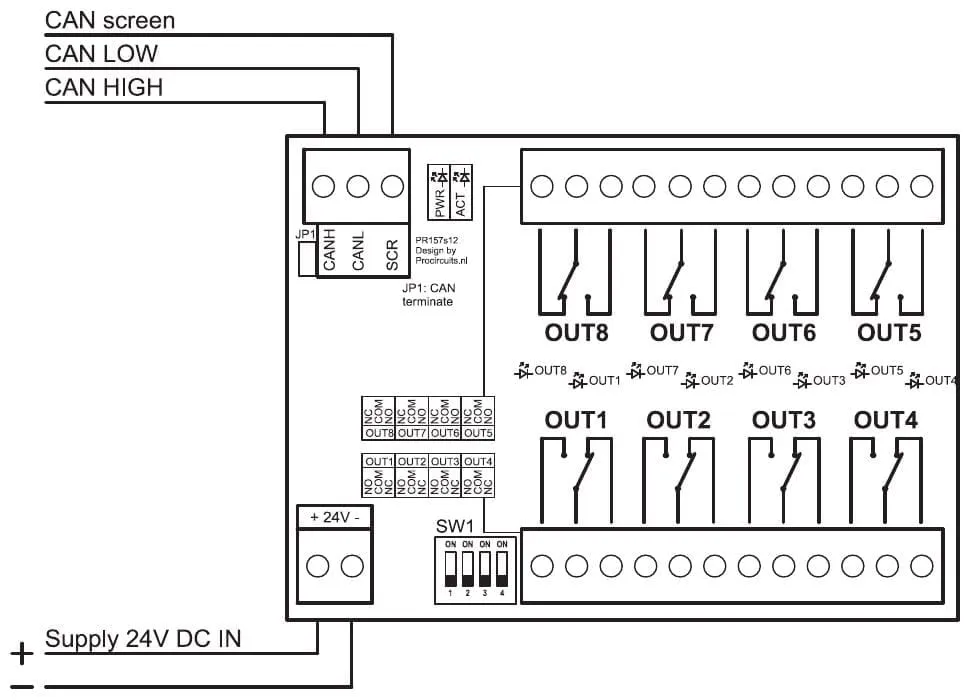

Aansluiten
| Klem | Functie |
|---|---|
| Klem +24V | Voeding plus |
| Klem -24V | Voeding min (0 V) |
| Klem OUT1 NO – OUT8 NO | Maakcontact (NO) van uitgang 1 tot 8 |
| Klem OUT1 COM – OUT8 COM | Gemeenschappelijk contact (COM) van uitgang 1 tot 8 |
| Klem OUT1 NC – OUT8 NC | Verbreekcontact (NC) van uitgang 1 tot 8 |
| Klem CAN SCR | Afscherming van de CAN-buskabel |
| Klem CANL | CAN-bus low |
| Klem CANH | CAN-bus high |
Instellen
- Sluit de module aan volgens de klemmentabel.
- Zit de module aan een uiteinde van het CAN-busnetwerk, plaats dan jumper JP1: die sluit de bus af met 120 Ω. Beide uiteinden van het netwerk moeten zo afgesloten zijn.
PR157-reeks: I/O- en communicatiemodules voor de DIN-rail
De PR157-reeks bestaat uit modules voor de DIN-rail. De CAN-bus-uitvoeringen lezen optisch gescheiden 24 V-ingangen en een potmeter in, of schakelen relaisuitgangen (24 V DC, 5 A) met per uitgang een eigen NO-, COM- en NC-klem; status-leds tonen per in- of uitgang de toestand. Sluit beide uiteinden van het CAN-bus-netwerk af met 120 Ω: plaats jumper JP1 op de module die aan het uiteinde zit. Meer in- of uitgangen, of aansturing via RS485 en Modbus in plaats van CAN-bus, is bij deze uitvoeringen op aanvraag mogelijk.
