PR181-module in DIN-railbehuizing, schuin van voren

Pulsingang (op/neer) naar 4-20 mA signaalomvormer, galvanisch gescheiden, met display

Artikelnummer PR181-X027Up/down pulse input to 4-20 mA signal conditioner, isolated, with display

De PR181-X027 zet een op- en een neer-pulsingang om naar een 4-20 mA-signaal. Met Output speed in seconds stelt u in hoe lang de uitgang erover doet om van 0 naar 100 % te gaan en terug; onder- en bovengrens van de uitgang stelt u in via het display. De ingangen werken met in de plus en in de min geschakelde contacten van 20 tot 50 V DC; led 1 (up) en led 2 (down) lichten op bij een puls. Ingang, uitgang en voeding zijn galvanisch van elkaar gescheiden.

  • Voeding 9 tot 30 V DC
  • Ingang twee pulsingangen, UP en DOWN, 20 tot 50 V DC; in de plus of in de min geschakeld
  • Uitgang 4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding9 tot 30 V DC
IngangTwee pulsingangen, UP en DOWN, 20 tot 50 V DC; in de plus of in de min geschakeld
Uitgang4-20 mA bij levering, max. 21 mA; onder- en bovengrens instelbaar
ScheidingIngang, uitgang en voeding galvanisch van elkaar gescheiden
InstellenDisplay met knoppen UP, OK en DOWN
Looptijd uitgangInstelbaar: tijd van 0 naar 100 % en terug
Minimale pulsbreedtemin. 100 ms
Verversing uitgang10 Hz
Omgevingstemperatuur-25 tot 55 °C, niet condenserend
Afmetingen45 x 83 mm met DIN-railbehuizing, 42,6 x 72 mm zonder
FabrieksinstellingUitgang 4-20 mA

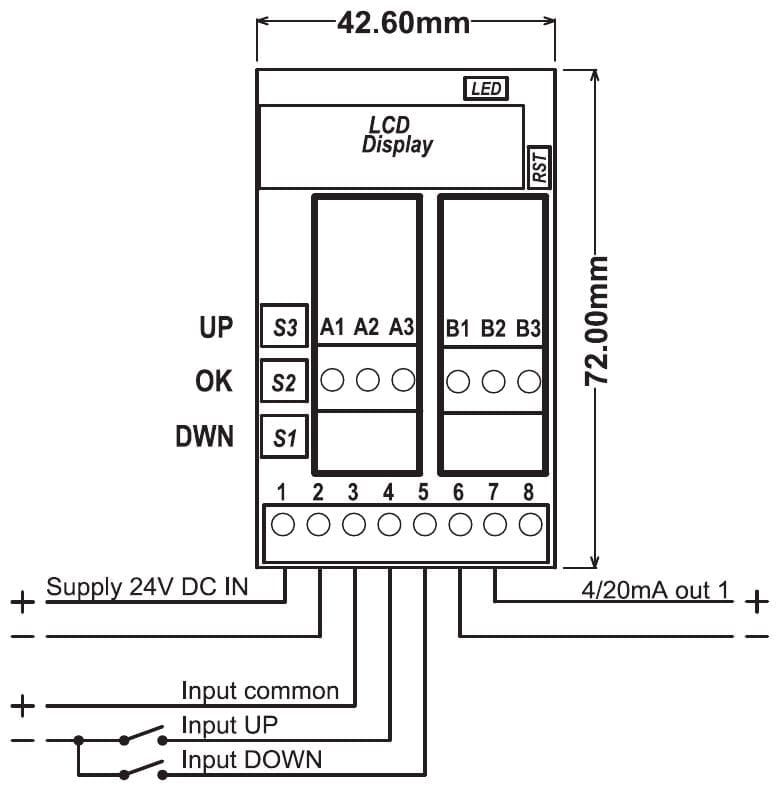

Aansluiten

Aansluiten
KlemFunctie
Klem 1Voeding plus
Klem 2Voeding min
Klem 3Gemeenschappelijke aansluiting van de ingangen
Klem 4Ingang UP
Klem 5Ingang DOWN
Klem 6Gescheiden massa van de uitgang
Klem 7Gescheiden uitgang 4-20 mA (plus)
Klem 8Niet in gebruik

Datasheet (PDF)PDF, 150 kB

Instellen

  1. Sluit de contacten aan op klem 4 (UP) en 5 (DOWN). Bij in de plus geschakelde contacten gaat klem 3 (gemeenschappelijke aansluiting) naar de min, bij in de min geschakelde contacten naar de plus.
  2. Sluit de voeding en de uitgang aan volgens de klemmentabel en zet de voeding aan.
  3. Controleer de ingangen: bij een puls op UP licht led 1 op, bij een puls op DOWN led 2.
  4. Stel met Output speed in seconds in hoe lang de uitgang erover doet om van 0 naar 100 % te gaan en terug.
  5. Stel de ondergrens van de uitgang in met Output min en de bovengrens met Output max: pas de waarde aan met UP en DOWN en bevestig met OK. Zo zet u de uitgang bijvoorbeeld op 0-20 mA.
  6. Het menu Status geeft een overzicht van de omvormer.
  7. Ga naar het menu SAVE om de nieuwe instellingen op te slaan.

Toepassing

  • Een op- en neercontact omzetten naar een 4-20 mA-signaal

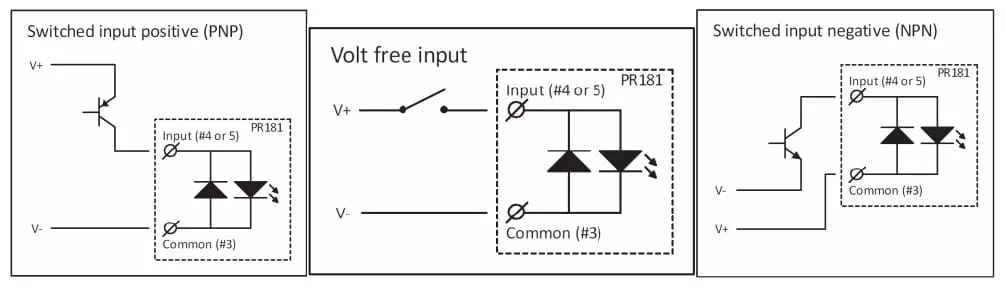

  • In de plus of in de min geschakelde contacten inlezen, ook PNP- en NPN-uitgangen en potentiaalvrije contacten

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
