Past het net niet?
Een andere ingang, een ander bereik, galvanische scheiding of uw eigen logo: wij passen de module aan.

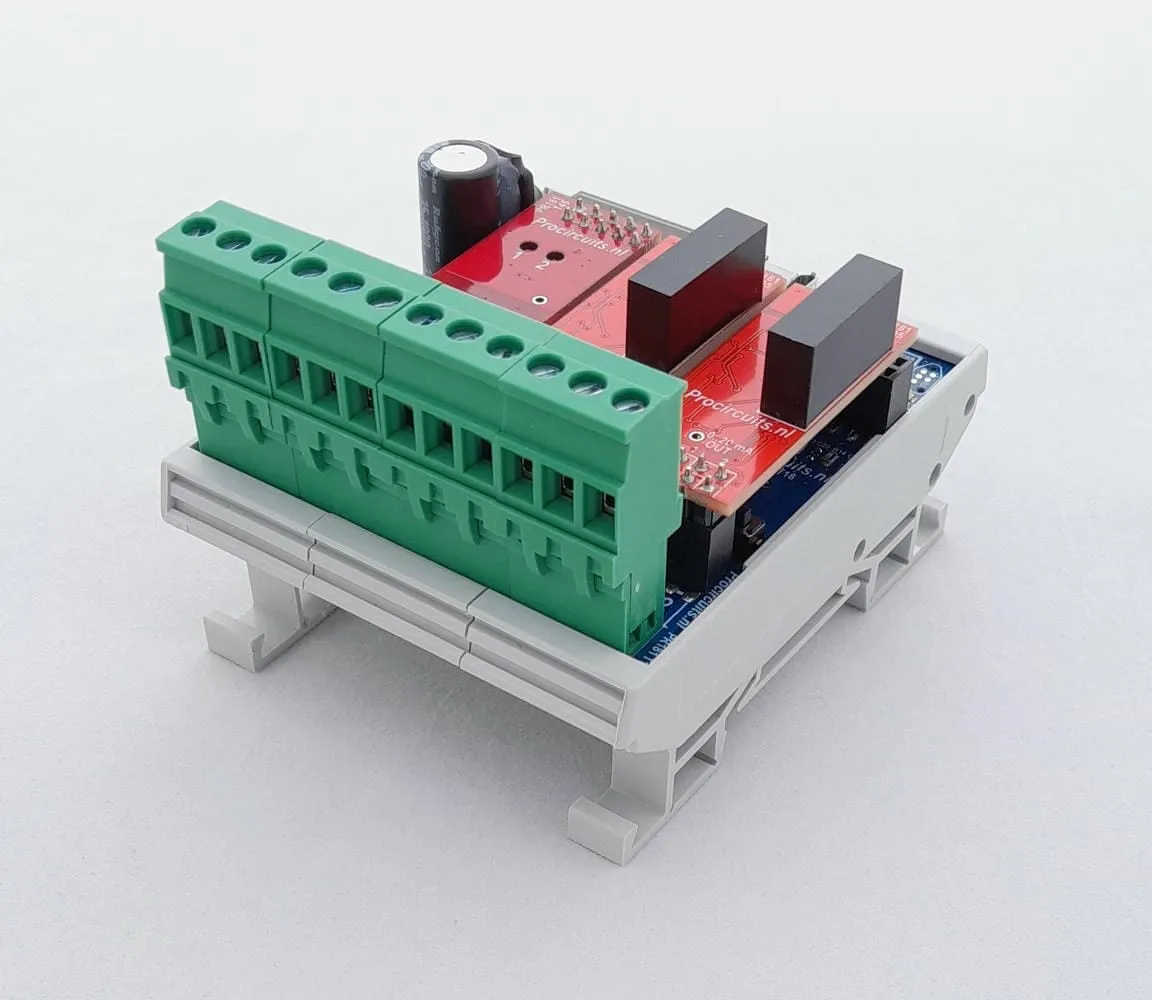

Pulsingang (op/neer) naar twee keer 4-20 mA signaalomvormer, galvanisch gescheiden, met display
Artikelnummer PR181-X031Up/down pulse input to dual 4-20 mA signal conditioner, isolated, with display
De PR181-X031 zet een op- en een neer-pulsingang om naar twee 4-20 mA-signalen. Beide uitgangen zijn galvanisch gescheiden van de ingang, de voeding en van elkaar; onder- en bovengrens stelt u per uitgang onafhankelijk in via het display. Met Output speed in seconds bepaalt u hoe lang de uitgangen erover doen om van 0 naar 100 % te gaan en terug. De ingangen werken met in de plus en in de min geschakelde contacten van 20 tot 50 V DC; led 1 (up) en led 2 (down) lichten op bij een puls.
- Voeding 9 tot 30 V DC
- Ingang twee pulsingangen, UP en DOWN, 20 tot 50 V DC; in de plus of in de min geschakeld
- Uitgang twee keer 4-20 mA bij levering, max. 21 mA; onder- en bovengrens per uitgang instelbaar
Prijs op aanvraag
Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.
Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.
Specificaties
| Voeding | 9 tot 30 V DC |
|---|---|
| Ingang | Twee pulsingangen, UP en DOWN, 20 tot 50 V DC; in de plus of in de min geschakeld |
| Uitgang | Twee keer 4-20 mA bij levering, max. 21 mA; onder- en bovengrens per uitgang instelbaar |
| Scheiding | Ingang, uitgangen en voeding galvanisch van elkaar gescheiden; de twee uitgangen ook onderling |

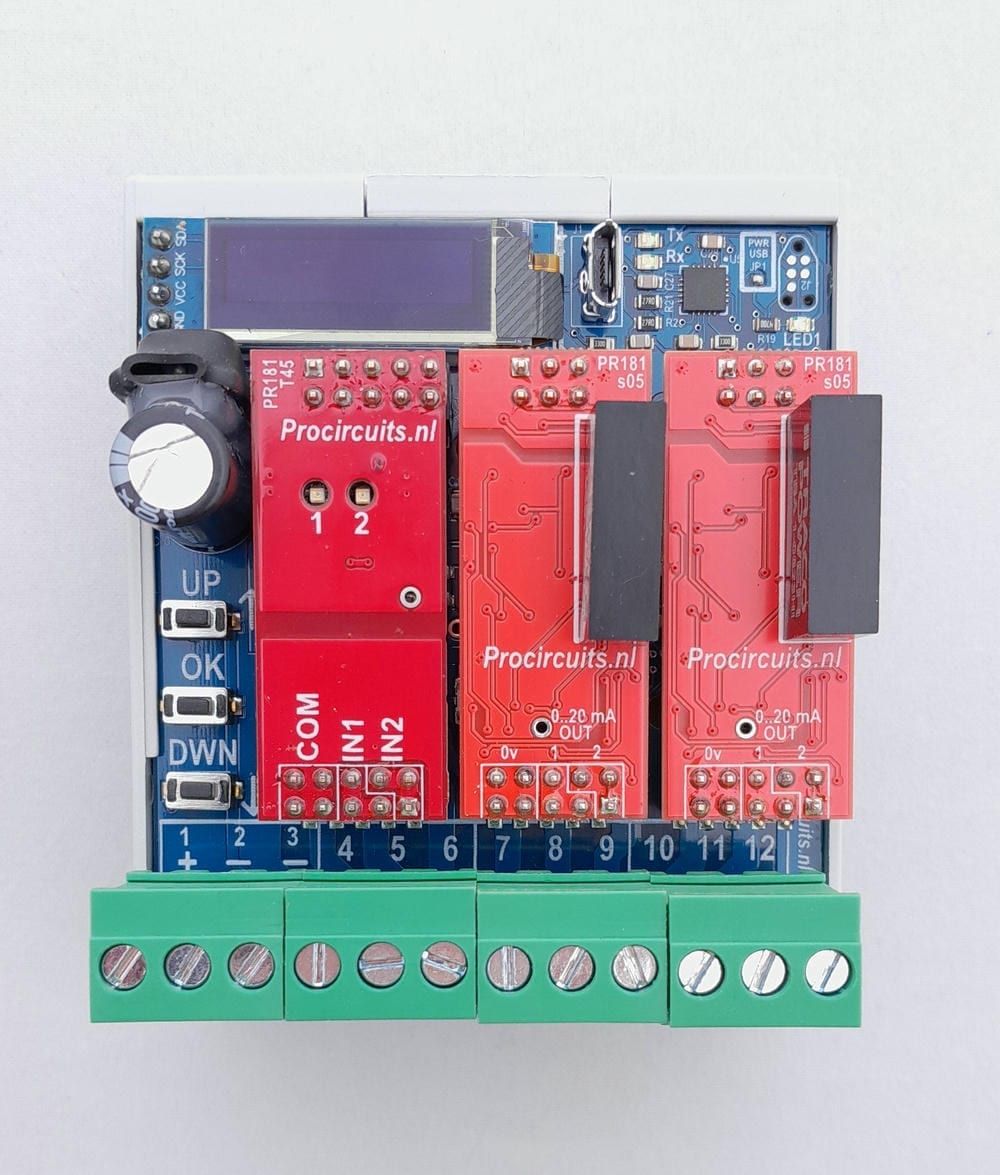

| Instellen | Display met knoppen UP, OK en DOWN |
| Looptijd uitgang | Instelbaar: tijd van 0 naar 100 % en terug |
| Minimale pulsbreedte | min. 100 ms |
| Verversing uitgang | 10 Hz |
| Omgevingstemperatuur | -25 tot 55 °C, niet condenserend |

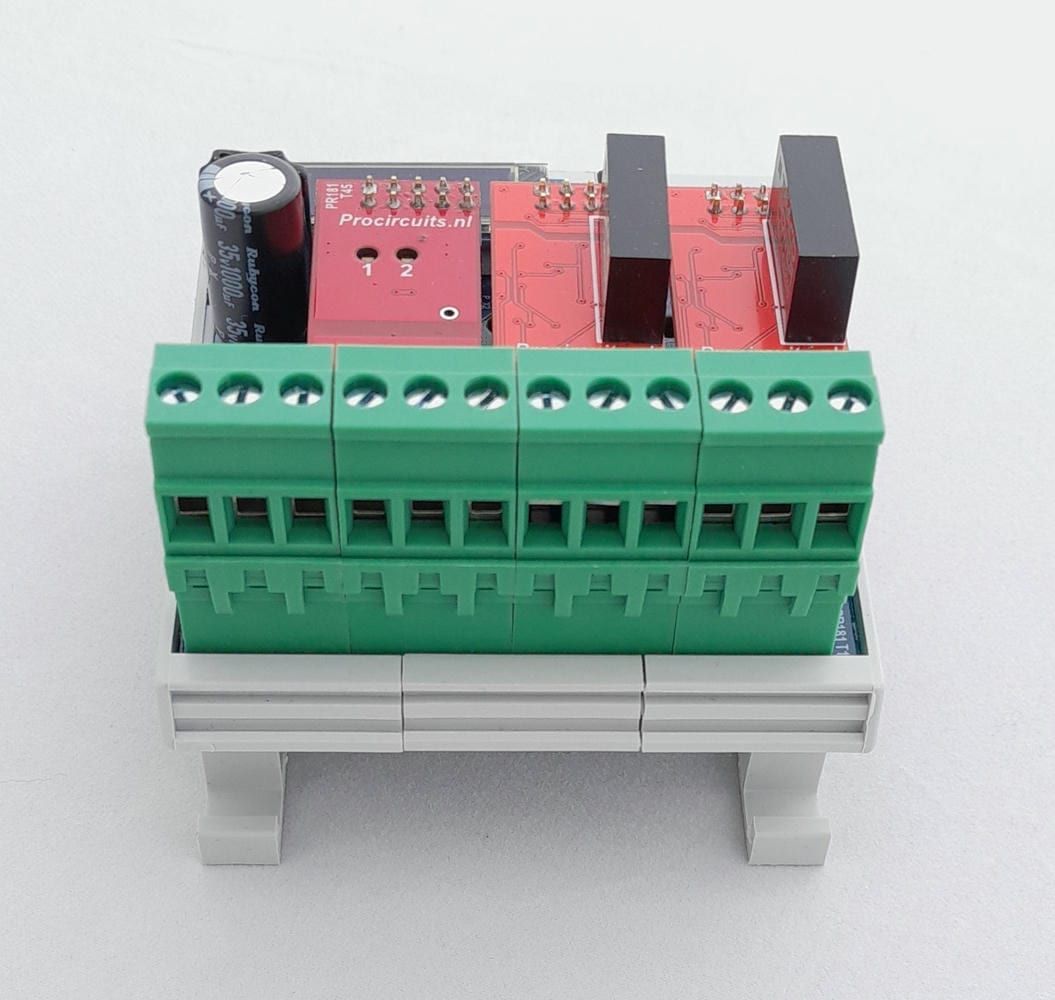

| Afmetingen | 68 x 83 mm met DIN-railbehuizing, 65 x 72 mm zonder |
| Fabrieksinstelling | Beide uitgangen 4-20 mA |

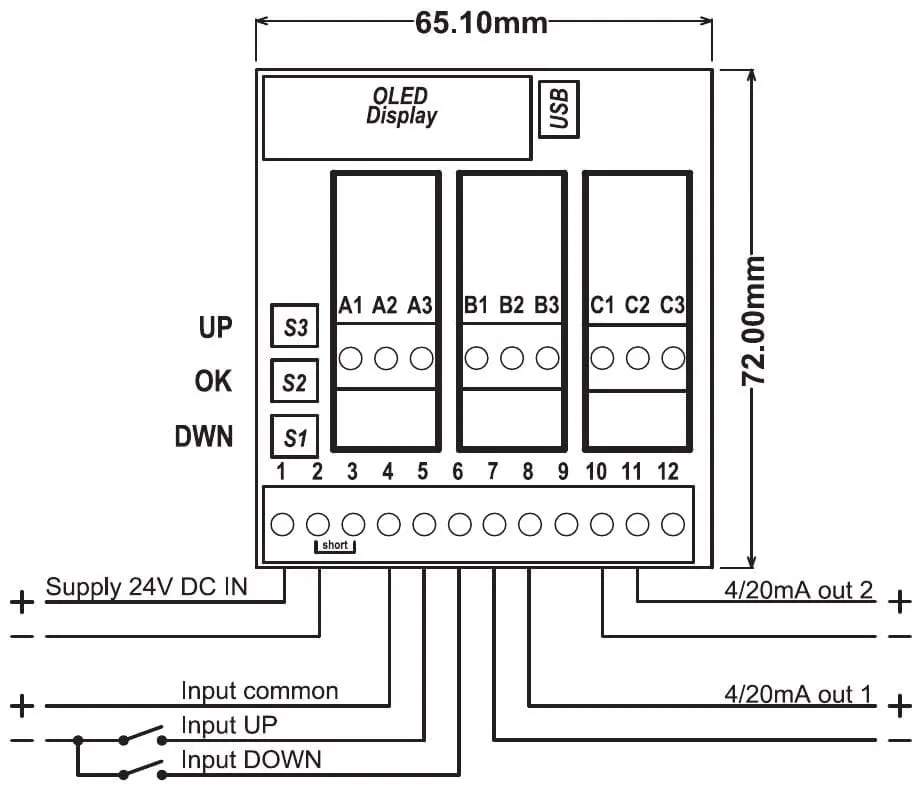

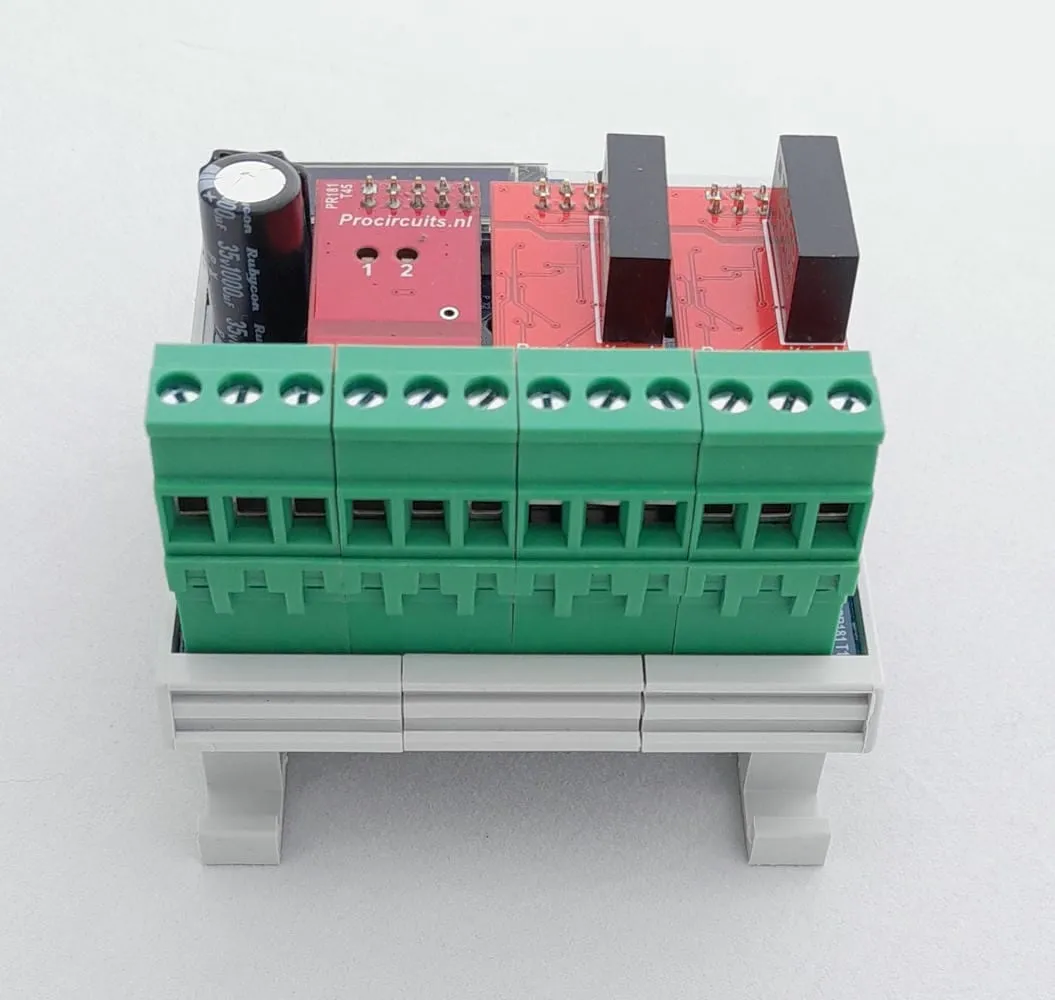

Aansluiten
| Klem | Functie |
|---|---|
| Klem 1 | Voeding plus |
| Klem 2 | Voeding min |
| Klem 3 | Gemeenschappelijke min, intern verbonden met klem 2 |
| Klem 4 | Gemeenschappelijke aansluiting van de ingangen |
| Klem 5 | Ingang UP |
| Klem 6 | Ingang DOWN |
| Klem 7 | Gescheiden massa van uitgang 1 |
| Klem 8 | Gescheiden uitgang 1, 4-20 mA (plus) |
| Klem 9 | Niet in gebruik |
| Klem 10 | Gescheiden massa van uitgang 2 |
| Klem 11 | Gescheiden uitgang 2, 4-20 mA (plus) |
| Klem 12 | Niet in gebruik |
Instellen

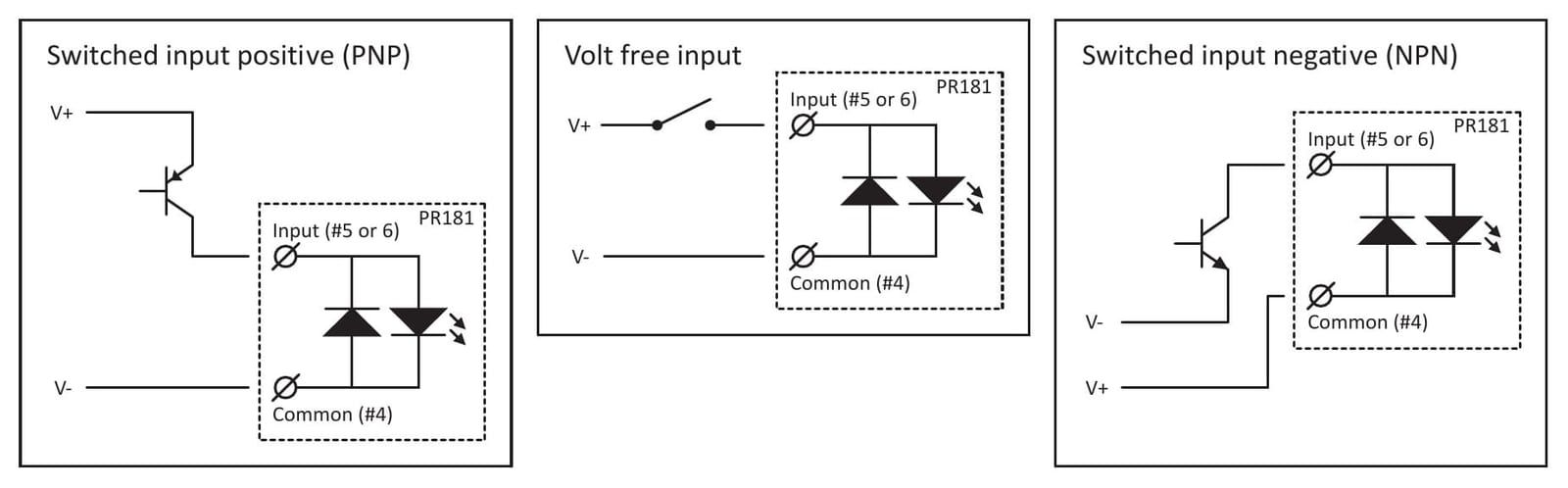

- Sluit de contacten aan op klem 5 (UP) en 6 (DOWN). Bij in de plus geschakelde contacten gaat klem 4 (gemeenschappelijke aansluiting) naar de min, bij in de min geschakelde contacten naar de plus.
- Sluit de voeding en de uitgangen aan volgens de klemmentabel en zet de voeding aan.
- Controleer de ingangen: bij een puls op UP licht led 1 op, bij een puls op DOWN led 2.
- Stel met Output speed in seconds in hoe lang de uitgangen erover doen om van 0 naar 100 % te gaan en terug.
- Stel de grenzen van uitgang 1 in met Output 1 min en Output 1 max: pas de waarde aan met UP en DOWN en bevestig met OK. Zo zet u een uitgang bijvoorbeeld op 0-20 mA.
- Stel de grenzen van uitgang 2 op dezelfde manier in met Output 2 min en Output 2 max.
- Het menu Status geeft een overzicht van de omvormer.
- Ga naar het menu SAVE om de nieuwe instellingen op te slaan.
Toepassing
- Een op- en neercontact omzetten naar twee gescheiden 4-20 mA-signalen
- In de plus of in de min geschakelde contacten inlezen, ook PNP- en NPN-uitgangen en potentiaalvrije contacten
PR181-reeks: signaalomvormers met display
De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.
Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
