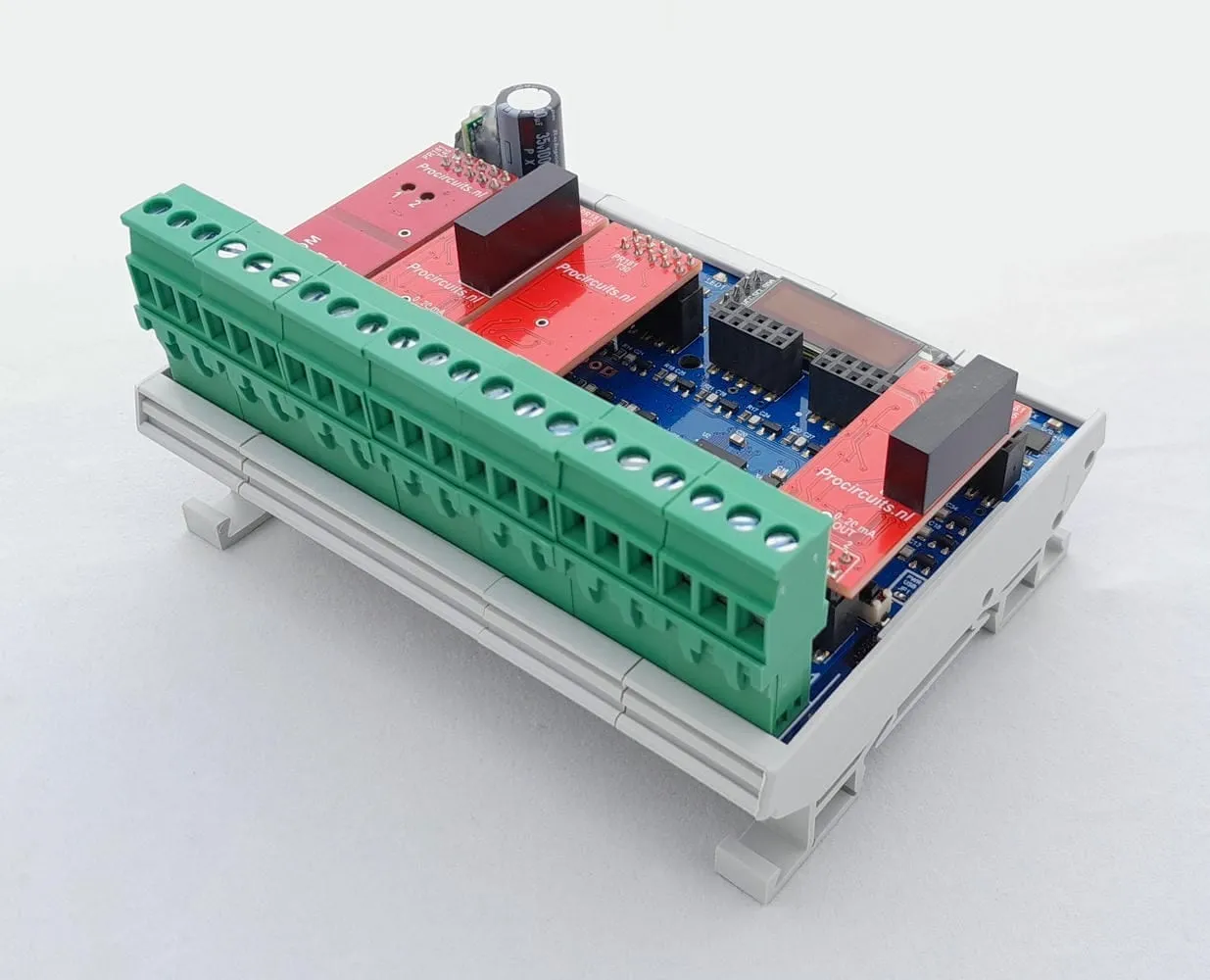

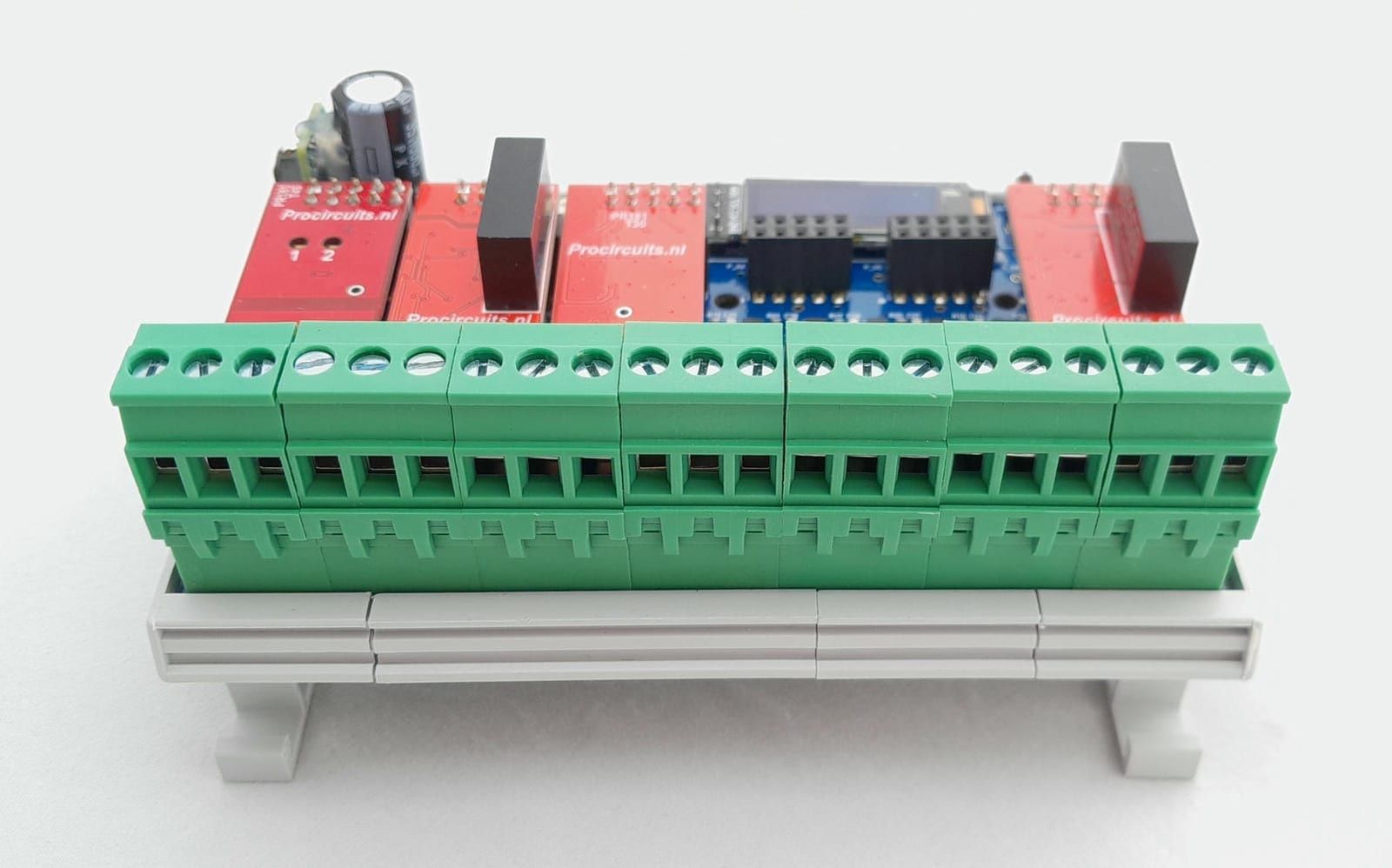

PR181-X087 in DIN-railbehuizing met 21 schroefklemmen, schuin van voren

Pulsingang (op/neer) naar twee keer 4-20 mA signaalomvormer met limietingang, galvanisch gescheiden, met display

Artikelnummer PR181-X087Up/down pulse input to dual 4-20 mA signal conditioner with limit input, isolated, with display

De PR181-X087 zet de pulsen van twee contacten, een voor op (UP) en een voor neer (DOWN), om naar twee 4-20 mA-signalen. Ingang, uitgangen en voeding zijn galvanisch van elkaar gescheiden, en de twee uitgangen ook onderling. Is de limietingang actief, dan komen de uitgangen niet boven de ingestelde limiet; staat een uitgang op dat moment hoger, dan springt hij direct naar de limiet. De pulsingangen werken met contacten die in de plus (high side) of in de min (low side) geschakeld zijn; led 1 (op) en led 2 (neer) lichten op bij een puls.

  • Voeding 9 tot 30 V DC

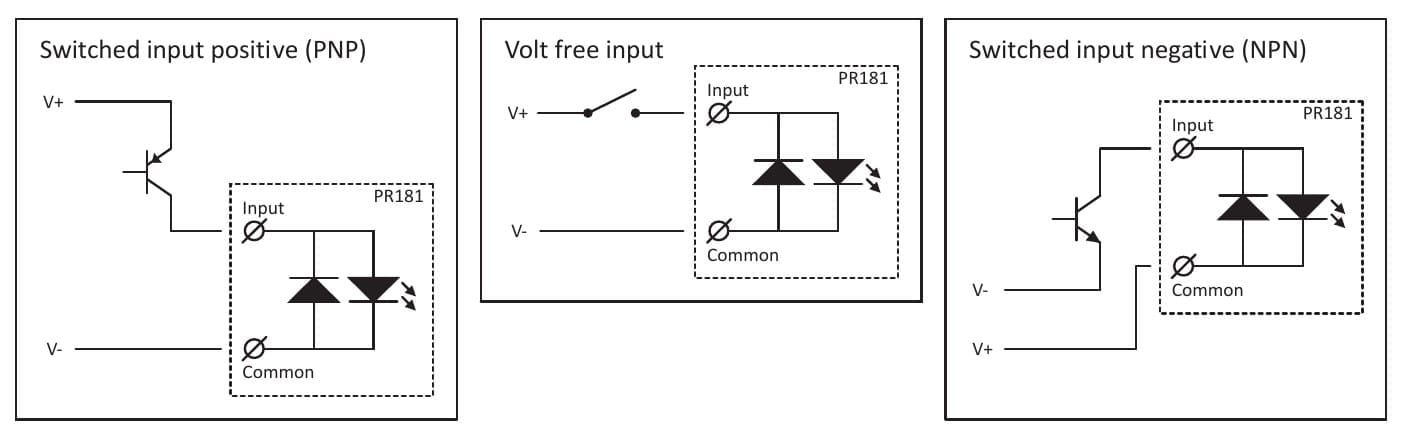

  • Ingang twee pulsingangen, UP en DOWN, 20 tot 50 V DC; contacten in de plus of in de min geschakeld
  • Uitgang twee keer 4-20 mA bij levering, max. 21 mA; onder- en bovengrens per uitgang instelbaar

Prijs op aanvraag

Levertijd op aanvraag. Niet op voorraad? Dan maken we hem.

Prijs en levertijd opvragen

Bestellen gaat met een inkooporder per e-mail. Wij leveren uitsluitend aan bedrijven.

Specificaties

Specificaties
Voeding9 tot 30 V DC
IngangTwee pulsingangen, UP en DOWN, 20 tot 50 V DC; contacten in de plus of in de min geschakeld
UitgangTwee keer 4-20 mA bij levering, max. 21 mA; onder- en bovengrens per uitgang instelbaar
ScheidingIngang, uitgangen en voeding galvanisch van elkaar gescheiden; de twee uitgangen ook onderling

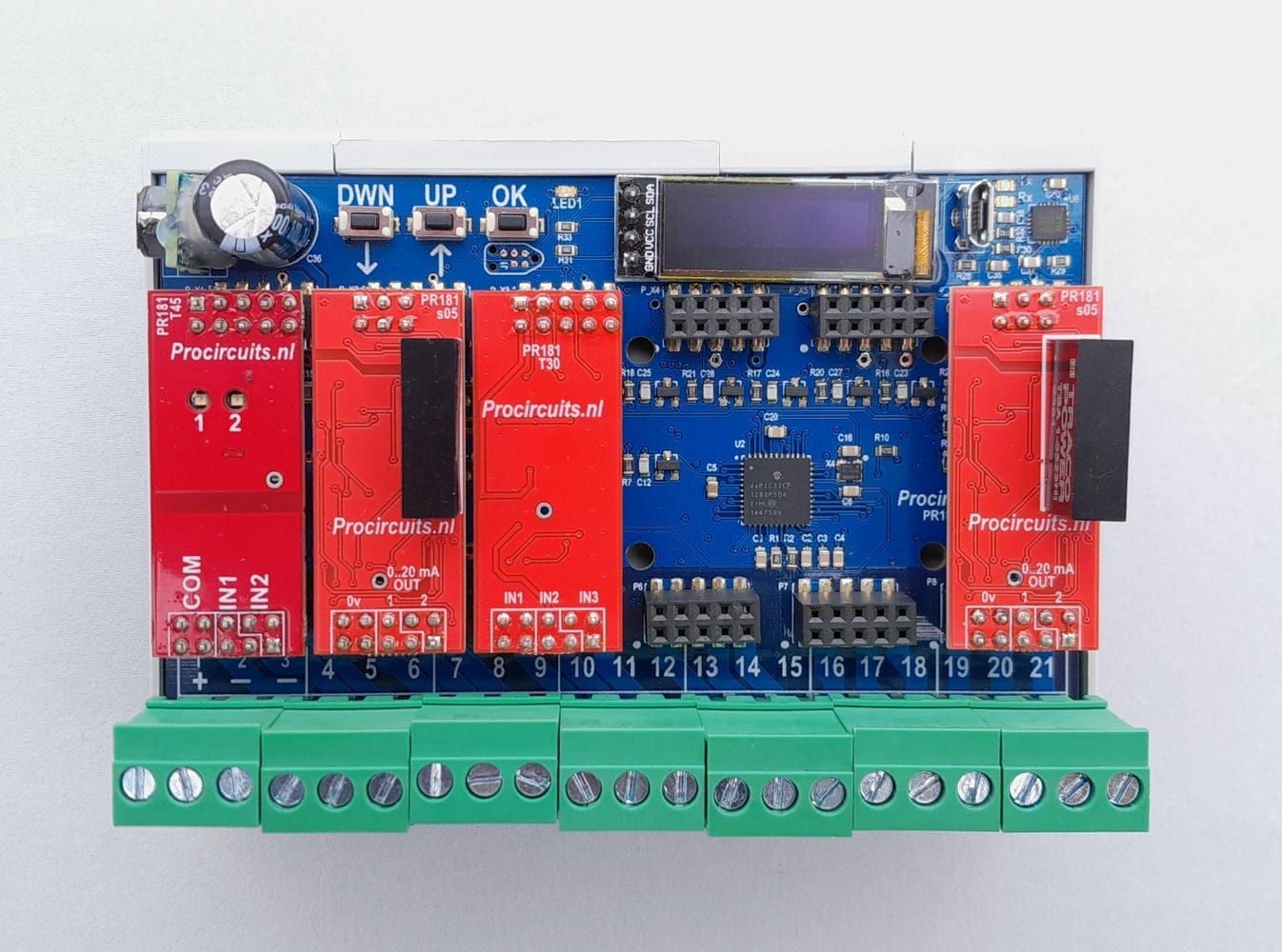

InstellenDisplay met knoppen UP, OK en DOWN
Minimale pulsbreedte100 ms
LimietingangOp klem 10; actief boven 15 V, absoluut max. 34 V
Verversing uitgang10 Hz
Stijg- en daalsnelheidInstelbaar via het display
Omgevingstemperatuur-25 tot 55 °C, niet condenserend
Afmetingen114 x 83 mm met DIN-railbehuizing, 110 x 72 mm zonder
FabrieksinstellingBeide uitgangen 4-20 mA; uitgangslimiet 100 %

Aansluiten

Aansluiten
KlemFunctie
Klem 1Voeding plus
Klem 2Voeding min
Klem 3Min, intern verbonden met klem 2
Klem 4Gemeenschappelijke aansluiting pulsingangen (Input common)
Klem 5Pulsingang UP
Klem 6Pulsingang DOWN
Klem 7Gescheiden massa van uitgang 1
Klem 8Gescheiden uitgang 1, 4-20 mA (plus)
Klem 9Niet in gebruik
Klem 10Limietingang (Output limit enable)
Klem 11Niet in gebruik
Klem 12Niet in gebruik
Klem 13Niet in gebruik
Klem 14Niet in gebruik
Klem 15Niet in gebruik
Klem 16Niet in gebruik
Klem 17Niet in gebruik
Klem 18Niet in gebruik
Klem 19Gescheiden massa van uitgang 2
Klem 20Gescheiden uitgang 2, 4-20 mA (plus)
Klem 21Niet in gebruik

Datasheet (PDF)PDF, 164 kB

Instellen

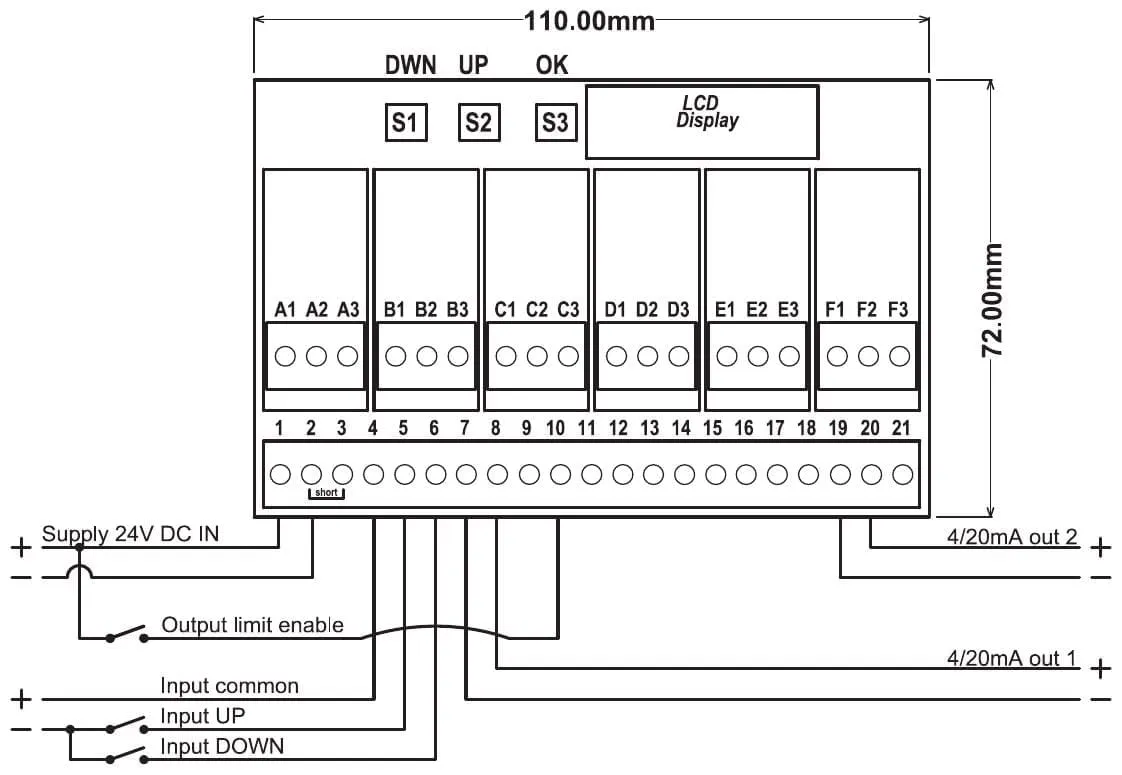

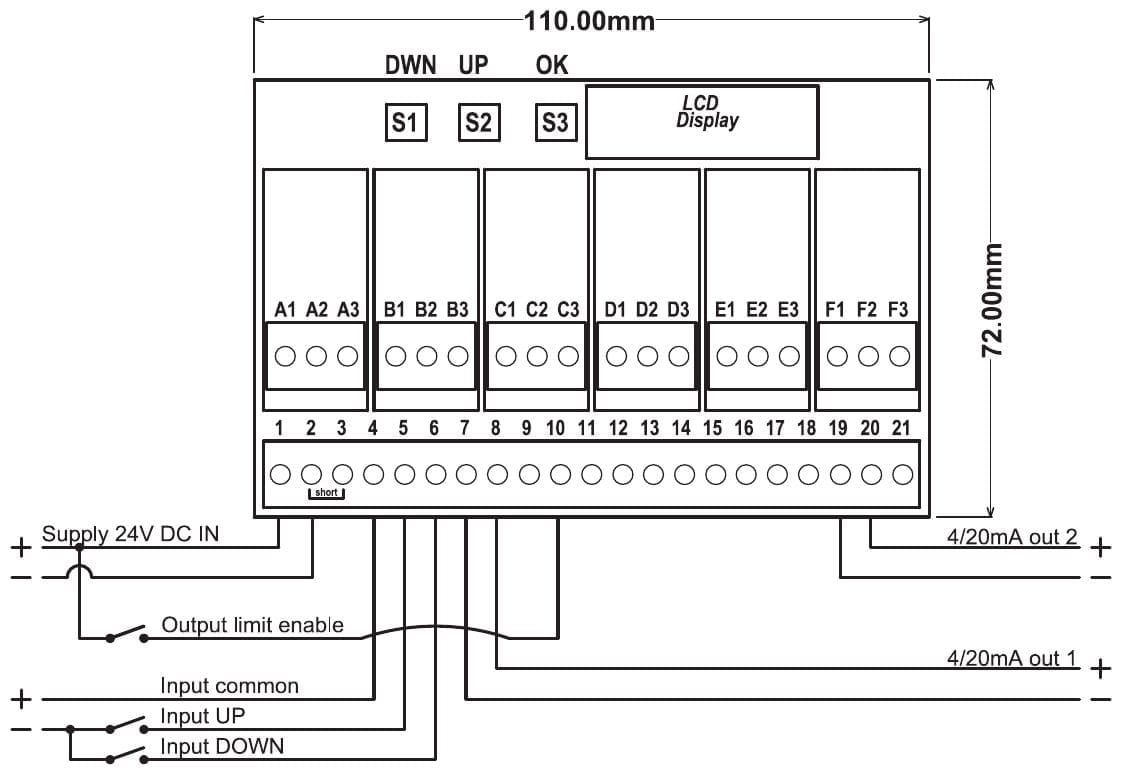

  1. Verbind klem 4 (Input common) met de plus als de contacten in de min schakelen, of met de min als ze in de plus schakelen (zie de aansluitschema's).
  2. Sluit de module verder aan volgens de klemmentabel en zet de voeding aan.
  3. Stel de ondergrens van uitgang 1 in met Output 1 min: pas de waarde aan met UP en DOWN en bevestig met OK.
  4. Stel de bovengrens van uitgang 1 op dezelfde manier in met Output 1 max.
  5. Stel uitgang 2 op dezelfde manier in met Output 2 min en Output 2 max.
  6. Limiet instellen: breng de uitgang op het gewenste limietniveau en noteer de uitgangswaarde die het menu Status toont.
  7. Kies het menu Output limit, druk op OK, voer met UP en DOWN de genoteerde waarde in en bevestig met OK. Daarbij is 0 % de ondergrens van de uitgang (standaard 4 mA) en 100 % de bovengrens (standaard 20 mA).
  8. Overige menu-onderdelen: Output speed in seconds stelt in hoeveel seconden de uitgang erover doet om van 0 naar 100 % te gaan en terug; Ramp up en Ramp down stellen de stijg- en daalsnelheid van de uitgang in.
  9. Ga naar het menu SAVE om de nieuwe instellingen op te slaan.

Toepassing

  • Twee 4-20 mA-signalen tegelijk op- en afregelen met een op- en een neercontact
  • De uitgangen begrenzen met een signaal op de limietingang

PR181-reeks: signaalomvormers met display

De modules van de PR181-reeks stelt u in via het display op de module, met de knoppen UP, DOWN en OK. Bij de meeste uitvoeringen stelt u onder- en bovengrens van ingang en uitgang onafhankelijk van elkaar in, en ook de stijg- en daalsnelheid van de uitgang; welke instellingen een module heeft, staat bij het product onder Instellen. Met een instelbare stijg- en daalsnelheid stuurt u motoren, pompen, kleppen en hydrauliek rustig aan. Bij de uitvoeringen met een analoge uitgang is die uitgang galvanisch gescheiden van ingang en voeding, om aardlussen te voorkomen. Nieuwe instellingen bewaart u via het menu SAVE. De standaardbehuizing voor de DIN-rail is 45 x 83 mm (print 42,6 x 72 mm); uitvoeringen met meer klemmen zijn breder. De meeste modules werken op 9 tot 30 V DC bij -25 tot 55 °C, niet condenserend.

Voor een deel van de omzettingen is er ook een uitvoering zonder display en zonder galvanische scheiding in de PR100-reeks: die stelt u in met drukknoppen en werkt op 12 en 24 V DC (werkbereik 11 tot 30 V DC). Waar die bestaat, staat hij bij het product onder Andere uitvoering.
